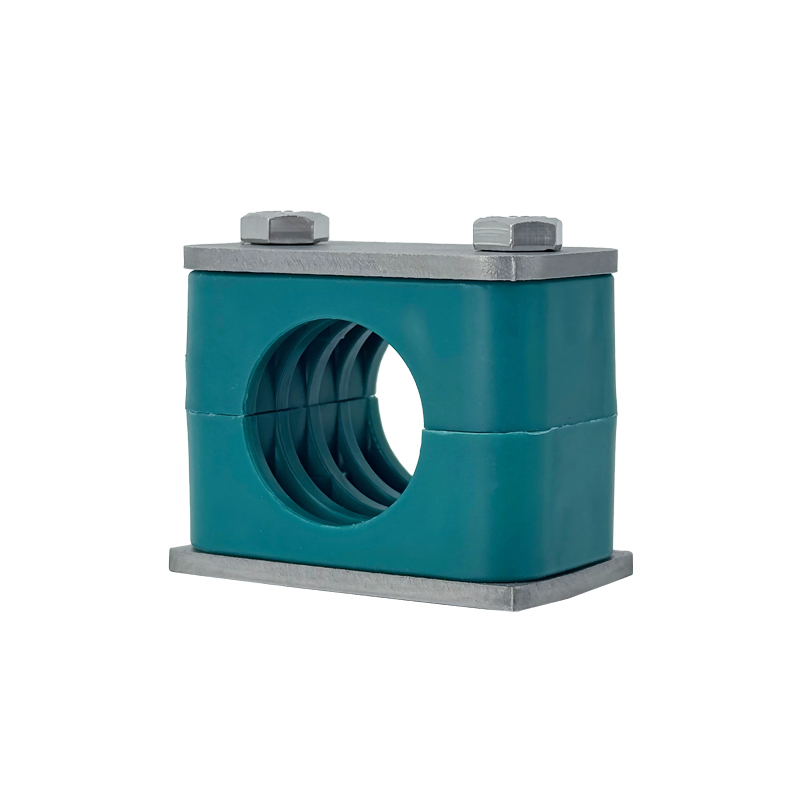

Хомут для труб RAP DIN3015 типа A представляет собой стандартный компонент для крепления труб, изготовленный в соответствии с промышленным стандартом DIN3015. Он широко признан и применяется во многих промышленных и механических приложениях благодаря своей надежной работе и высокой адаптируемости. Эта серия хомутов для труб, разработанная с упором на практичность и общие эксплуатационные характеристики, имеет легкую конструкцию и при этом полностью отвечает общим требованиям механической прочности. Он может обеспечить стабильный и надежный эффект фиксации трубопроводов в различных рабочих средах и стал фундаментальной частью проектов по прокладке труб в различных отраслях промышленности.
Одним из ключевых преимуществ этих хомутов является их широкий диапазон размеров, включающий 7 различных вариантов, подходящих для широкого спектра размеров труб. Независимо от того, работаете ли вы с трубами метрического, дюймового или американского стандарта, эти хомуты помогут вам:
Метрический внешний диаметр: от 6 до 57 мм.
Имперский внешний диаметр: от R1/8' до R1 1/2'
Внешний диаметр США: от 1/4 дюйма до 2 1/2 дюйма
Благодаря таким подробным спецификациям и совместимости со многими стандартами хомуты применимы в водопроводных системах, системах отопления, вентиляции и кондиционирования, заводских технологических трубопроводах и других промышленных трубопроводных системах. Вместо того, чтобы хранить различные типы хомутов для труб разной спецификации, пользователи могут положиться на эту единственную серию, которая удовлетворит большинство требований к креплению. Оно эффективно оптимизирует классификацию запасов, закупки и ежедневное управление запасами, обеспечивая удобство работы в целом.
Для дальнейшего повышения гибкости установки для трубного хомута RAP DIN3015 типа A доступен полный набор дополнительных аксессуаров, включая сварочные пластины, опорные направляющие, верхние крышки и различные монтажные детали. В соответствии с фактическими требованиями к планировке и креплению на месте пользователи могут комбинировать различные аксессуары для создания индивидуальных решений сборки. Эти подобранные компоненты позволяют зажимам идеально интегрироваться с существующим оборудованием и конструкциями трубопроводов, а также обеспечивать оптимальную поддержку и фиксацию независимо от того, в какой среде установки они применяются.
Изделие тщательно разработано, чтобы сбалансировать легкий вес и долговечность. Небольшой вес значительно облегчает монтаж и монтаж для строителей во время работы. При этом общая прочность конструкции полностью гарантирована. Даже в тяжелых и тяжелых условиях работы зажим может надежно удерживать трубопроводы и постоянно сохранять стабильное состояние крепления. Он одинаково хорошо работает при строительстве новых трубопроводов и текущем обслуживании оборудования, обеспечивая стабильный и надежный сервисный эффект на протяжении всего сервисного цикла.
Он поставляется с большим количеством вариантов размеров и поддерживает несколько международных стандартов труб, обеспечивая исключительную универсальность. Широкий выбор дополнительных аксессуаров обеспечивает гибкую сборку и адаптируется к различным конструкциям установки. Легкая конструкция упрощает монтажные работы, а прочная конструкция обеспечивает надежную и долговечную фиксацию труб. Поскольку для различных проектов по производству труб требуется меньше типов продукции, это эффективно снижает нагрузку на складские запасы и обеспечивает высокую экономическую эффективность для промышленного крепления труб.
| Характеристики зажима для труб | Внешний диаметр трубки мм | Внешний диаметр трубки | Внешний диаметр трубки | 2 хомута для труб | Сварная пластина (короткая) | ||
| а | РЭП... номер заказа | Размер | АПКА... номер заказа | Размер | |||
| bcde | гм | ||||||
| 0 | 6 | GY8 | 1/4 | RAP006X | 28 27-13,5 | АПКАОКС | - 30 |
| 6.4 | 16 мая | РАП006.4Х | |||||
| 8 | 3/8 | RAP008X | |||||
| 9.5 | РАП009.5Х | ||||||
| 10 | RAP010X | ||||||
| 12 | RAP012X | ||||||
| 1 | 6 | ГЯ | 1/4 | РАП106Х | 34 27 20 13,5 | APKA1X | 20 36 |
| 6.4 | 16 мая | РАП106.4Х | |||||
| 8 | 3/8 | РАП108Х | |||||
| 9.5 | РАП109.5Х | ||||||
| 10 | РАП110Х | ||||||
| 12 | РАП112Х | ||||||
| 2 | 12.7 | ГВ4 | 1/2 | РАП212.7Х | 40 33 26 16,5 | APKA2X | 26 42 |
| 13.5 | GY8 | 5/8 | РАП213.5Х | ||||
| 14 | РАП214Х | ||||||
| 15 | РАП215Х | ||||||
| 16 | РАП216Х | ||||||
| 172 | РАП217.2Х | ||||||
| 18 | РАП218Х | ||||||
| 3 | 19 | GY2 | 3/4 | РАП319Х | 48 35 33 17,5 | APKA3X | 33 50 |
| 20 | 1 | РАП320Х | |||||
| 21.3 | РАП321.3Х | ||||||
| 22 | РАП322Х | ||||||
| 23 | РАП323Х | ||||||
| 25 | РАП325Х | ||||||
| 4 | 26.9 | G3/4 | РАП426.9Х | 57 42 40 21 | APKA4X | 40 59 | |
| 28 | РАП428Х | ||||||
| 30 | РАП430Х | ||||||
| 5 | 32 | Г1 | 1/4 | РАП532Х | 70 58 52 29 | APKA5X | 52 72 |
| 33.7 | G1Y4 | 1/2 | РАП533.7Х | ||||
| 35 | РАП535Х | ||||||
| 38 | РАП538Х | ||||||
| 40 | РАП540Х | ||||||
| 42 | РАП542Х | ||||||
| 6 | 44.5 | Г1/2 | 1 3/4 | РАП644.5Х | 86 66 66 33 | APKA6X | 66 88 |
| 45 | 2 | РАП645Х | |||||
| 48 | 2 1/4 | РАП648Х | |||||
| 50 | РАП650Х | ||||||
| 50.8 | РАП650.8Х | ||||||
| 52 | РАП652Х | ||||||
| 55 | РАП655Х | ||||||
| 57 | РАП657Х | ||||||
