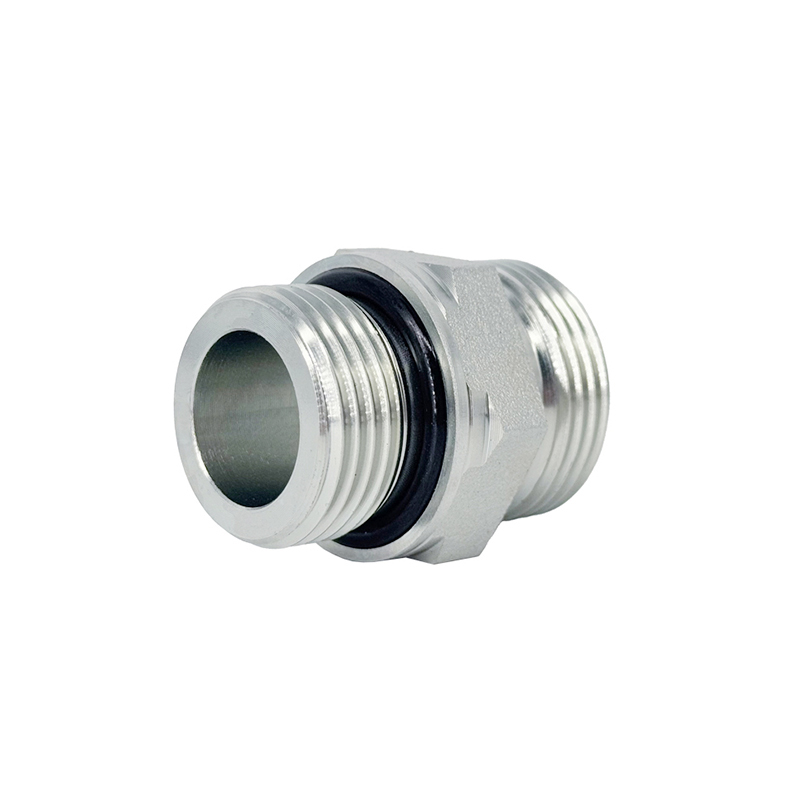

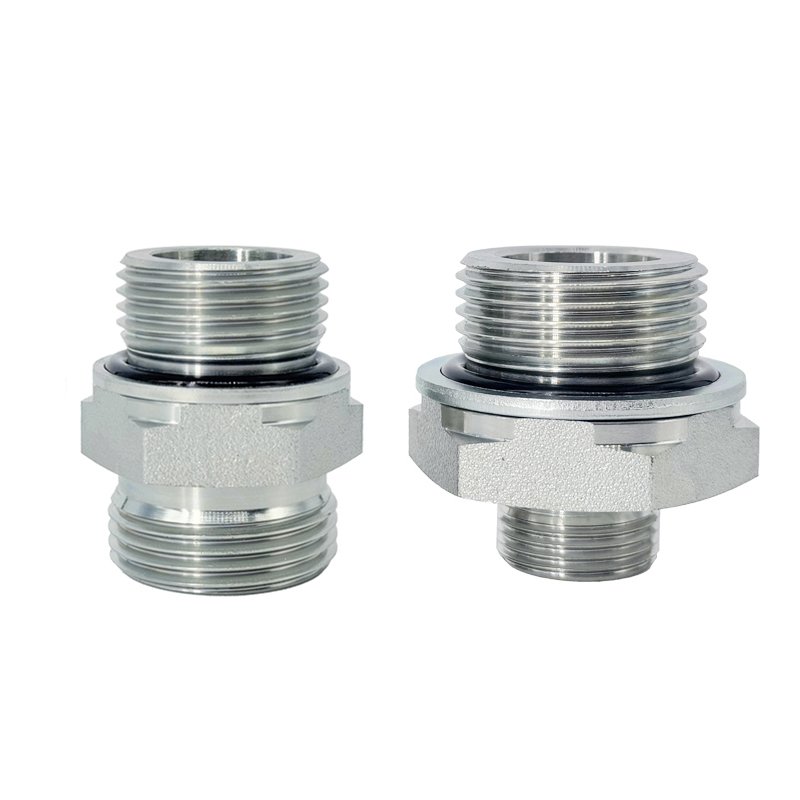

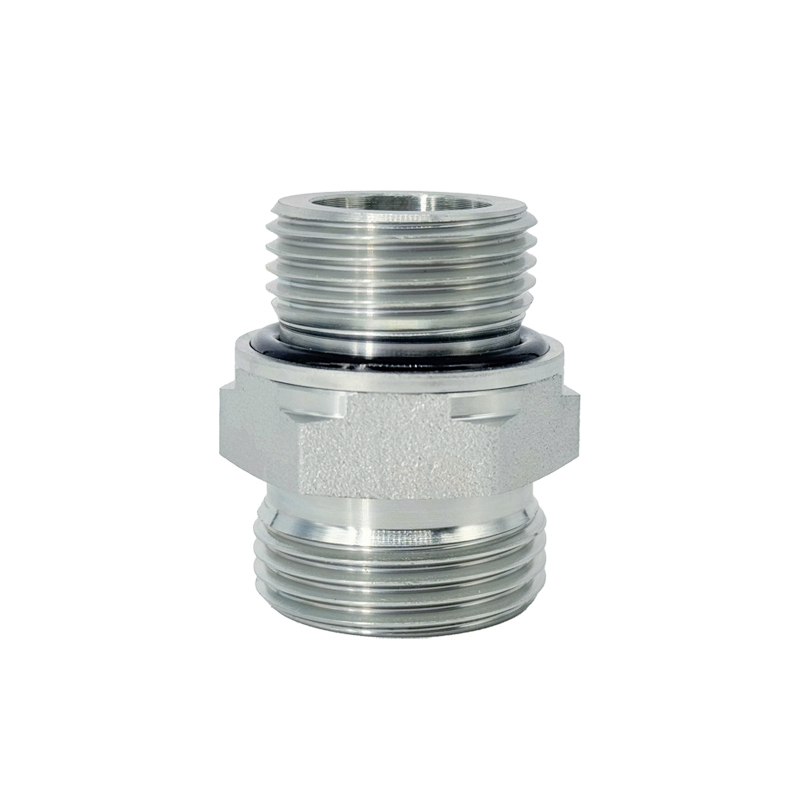

1CG 1DG BSP Наканечнікі разьбы з ушчыльняльным кольцам GE-R

1CG і 1DG BSP шпількі з разьбой - гэта спецыялізаваныя гідраўлічныя фітынгі, якія злучаюць ўнутраныя парты BSP з канцамі шпілек. Маючы ўшчыльняльнае кольца, канструкцыю з вугляродзістай/сярэдневугляродзістай сталі (ацынкаваная) і адпаведнасць DIN 2353/ISO 8434, яны забяспечваюць герметычнасць і надзейнасць высокага ціску для прамысловых/будаўнічых гідраўлічных сістэм. Гэта падобна на серыю GE-R ад Parker.

Наяўнасць:

Колькасць:



Запытайцеся Дадаць у кошык

Апісанне

Наканечнікі шпілек з разьбой 1CG і 1DG BSP - гэта спецыялізаваныя гідраўлічныя фітынгі, распрацаваныя для злучэння ўнутраных партоў BSP з наканечнікамі шпілек, якія маюць ушчыльняльнае кольца для выключнай герметычнасці. Прызначаныя для гідраўлічных вадкасных сістэм, іх абазначэнні '1CG' і '1DG' абазначаюць асобныя серыі, у той час як асноўныя функцыі круцяцца вакол надзейнай адаптацыі ўнутранай разьбы BSP з ушчыльняльным кольцам пры сціску.

微信截图_20251124170007

Вырабленыя галоўным чынам з вугляродзістай або сярэдняй вугляродзістай сталі (часта ацынкаванай для ўстойлівасці да карозіі), гэтыя фітынгі адпавядаюць галіновым стандартам, такім як DIN 2353 і ISO 8434, забяспечваючы сумяшчальнасць і ўстойлівасць да высокага ціску. Ушчыльняльнае кольца прыціскаецца да паверхні порта падчас зборкі, ствараючы шчыльнае ўшчыльненне, якое прадухіляе ўцечку вадкасці нават у складаных умовах працы.

Ідэальна падыходзіць для гідраўлічных сістэм, дзе надзейная герметызацыя мае вырашальнае значэнне, такіх як шлангавыя злучэнні і інтэграцыя кампанентаў у прамысловыя машыны, будаўнічае абсталяванне і ўстаноўкі гідраўлічнага харчавання, гэтыя наканечнікі ўраўнаважваюць трывалую канструкцыю, стандартызаваную сумяшчальнасць і герметычную надзейнасць. Наканечнікі шпілек з разьбой 1CG і 1DG BSP забяспечваюць нязменную прадукцыйнасць для важных сістэмных злучэнняў, незалежна ад таго, для цяжкіх і дакладных гідраўлічных прыкладанняў.

ЧАСТКА NO.	НІТКА		ТРУБКА OD	ПАМЕРЫ					МПа
ЧАСТКА NO.	Э	Ф	D1	Б	11	L1	S1	S2	МПа
1ЦГ-12-02	M12X1,5	G1/8'X28	6	9.5	8.5	23	14	14	31.5 L серыя
1ЦГ-12-04	M12X1,5	G1/4'X19	6	10	10	25	19	14
1ЦГ-14-04	М14х1,5	G1/4'×19	8	10	10	25	19	17
1ЦГ-14-06	М14х1,5	G3/8'×19	8	11.5	11.5	26	22	17
1ЦГ-14-08	М14х1,5	G1/2'×14	8	14	13	27.5	27	34
1ЦГ-16-04	М16х1,5	G1/4'×19	10	10	11	26	19	19
1ЦГ-16-06	М16х1,5	G3/8'×19	10	11.5	12.5	27	22	19
1ЦГ-16-08	М16х1,5	G1/2'×14	10	14	14	29	27	19
1ЦГ-18-06	М18х1,5	G3/8'X19	12	11.5	12.5	27	22	22
1ЦГ-18-08	М18х1,5	G1/2'×14	12	14	13	28	27	22
1ЦГ-22-06	М22х1,5	G3/8'X19	15	11.5	13.5	29	24	27
1ЦГ-22-08	М22х1,5	G1/2'X14	15	14	14	29	27	27
1ЦГ-22-12	М22х1,5	G3/4'×14	15	15.5	20	30	32	32
1ЦГ-26-08	М26х1,5	G1/2'×14	18	14	14.5	31	27	32
1ЦГ-26-12	М26х1,5	G3/4'×14	18	15.5	14.5	32	32	32
1ЦГ-30-12	М30х2	G3/4'×14	22	15.5	16.5	33	32	36	16 L серыя
1ЦГ-30-16	М30х2	G1'×11	22	18	17.5	35	41	36
1ЦГ-36-16	М36х2	G1'X11	28	18	17.5	34	41	41
1ЦГ-45-20	M45x2	G1,1/4'×11	35	20	17.5	39	50	50
1ЦГ-52-20	M52X2	G1.1/4'X11	42	20	19	42	55	60
1ЦГ-52-24	M52x2	G1.1/2'X11	42	21.5	19	42	55	60
1ЦГ-52-32	M52x2	G2'×11	42	24.5	25	44	70	60
1DG-14-04	M14X1,5	G1/4'×19	6	10	13	28	19	17	63 Серыя S
1DG-16-04	M16X1,5	G1/4'×19	8	10	15	31	19	19
1DG-18-04	М18х1,5	G1/4'×19	10	10	14.5	31	19	22
1DG-18-06	М18х1,5	G3/8'X19	10	11.5	15	31	22	22
1ДГ-20-06	М20х1,5	G3/8'X19	12	11.5	17	32	22	24
1ДГ-20-08	М20х1,5	G1/2'X14	12	14	17.5	34	27	24
1DG-22-06	М22х1,5	G3/8'X19	14	11.5	19	37	24	27
1DG-22-08	М22х1,5	G1/2'×14	14	14	19	37	27	27
1DG-24-04	М24х1,5	G1/4'X19	16	11	18	37	27	30
1DG-24-08	М24х1,5	G1/2'X14	16	14	18.5	37	27	30	40 Серыя S
1DG-30-12	М30х2	G3/4'X14	20	15.5	20.5	42	32	36
1DG-36-12	М36х2	G3/4'×14	25	15.5	23	47	41	46
1DG-36-16	М36х2	G1'X11	25	18	17.5	47	41	46
1DG-42-16	M42x2	G1'X11	30	18	23.5	48	46	50
1ДГ-42-20	M42×2	G1.1/4'X11	30	20	23.5	50	50	50
1DG-52-24	M52×2	G1.1/2'X11	38	21.5	26	57	55	60	31.5 S серыя
Заўвага: У выпадку, калі вы хочаце замовіць адаптар у камплекце з нарэзным кольцам і гайкай, неабходна ўставіць суфікс 'RN' пасля нашага нумара дэталі, напрыклад 1DG-20-08RN.
