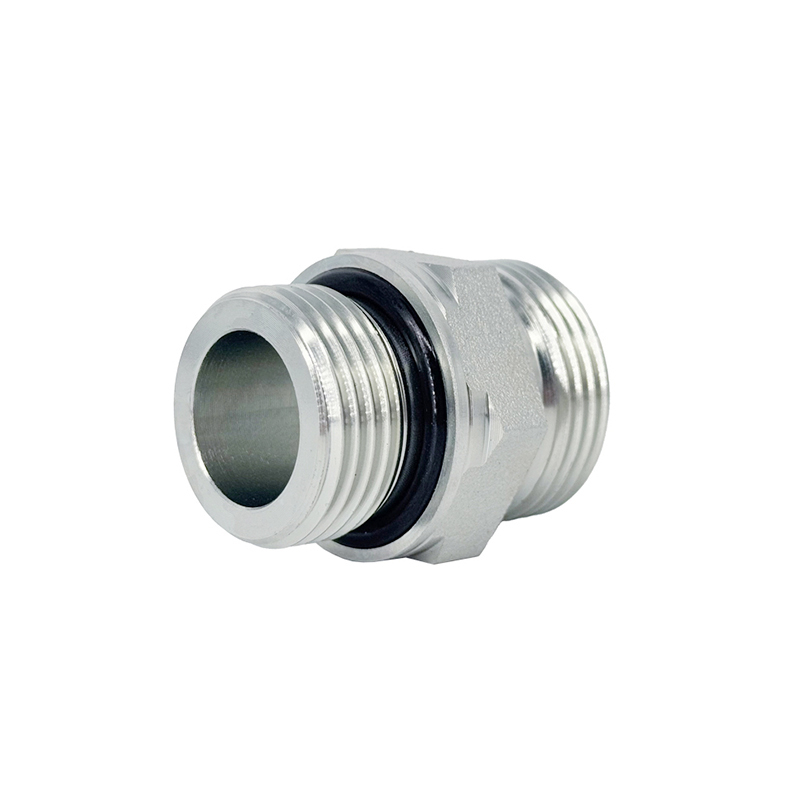

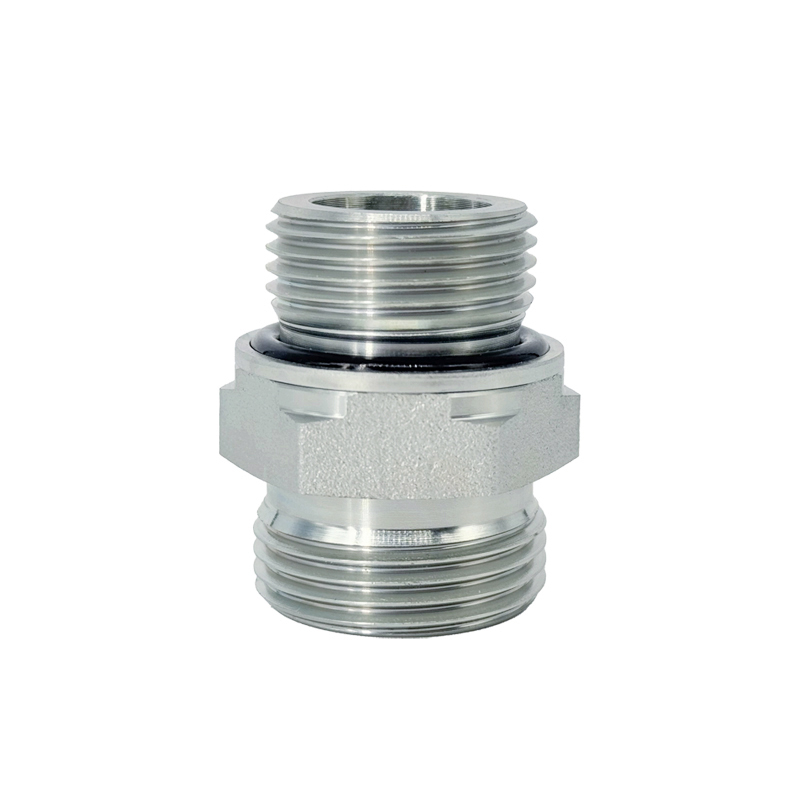

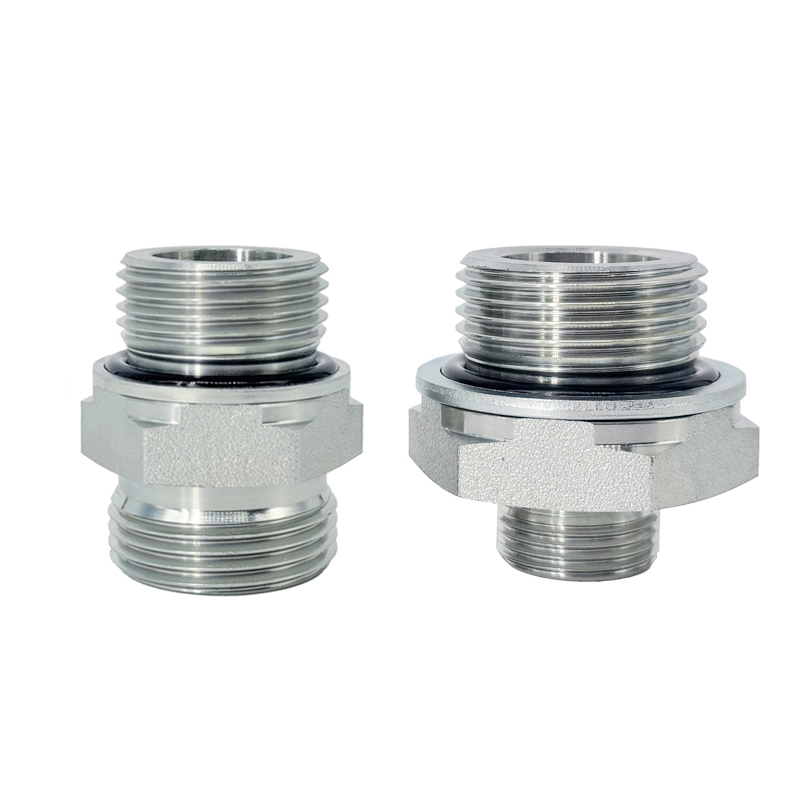

1CG 1DG BSP เกลียวสตั๊ดปิดท้ายด้วยการซีลโอริง GE-R

ปลายสตั๊ดเกลียว 1CG และ 1DG BSP เป็นอุปกรณ์ไฮดรอลิกเฉพาะที่เชื่อมต่อพอร์ตตัวเมีย BSP กับปลายสตั๊ดตัวผู้ โดดเด่นด้วยการซีลโอริง โครงสร้างเหล็กกล้าคาร์บอน/คาร์บอนปานกลาง (ชุบสังกะสี) และเป็นไปตามมาตรฐาน DIN 2353/ISO 8434 ช่วยให้มั่นใจในการป้องกันการรั่วไหลและความน่าเชื่อถือแรงดันสูงสำหรับระบบไฮดรอลิกทางอุตสาหกรรม/การก่อสร้าง มันคล้ายกับซีรีย์ GE-R ของ Parker

มีจำหน่าย:

จำนวน:



สอบถาม เพิ่มลงตะกร้า

คำอธิบาย

ปลายสตั๊ดเกลียว BSP 1CG และ 1DG เป็นอุปกรณ์ไฮดรอลิกเฉพาะทางที่ออกแบบมาเพื่อเชื่อมต่อพอร์ตตัวเมีย BSP เข้ากับปลายสตั๊ดตัวผู้ โดยมีการซีลโอริงเพื่อประสิทธิภาพการป้องกันการรั่วไหลที่ยอดเยี่ยม ออกแบบมาสำหรับระบบน้ำมันไฮดรอลิก การกำหนด '1CG' และ '1DG' แสดงถึงซีรีส์ที่แตกต่างกัน ในขณะที่ฟังก์ชันหลักเกี่ยวข้องกับการปรับเกลียวตัวผู้ BSP ที่เชื่อถือได้พร้อมการซีลการบีบอัดโอริง

微信截Image_20251124170007

สร้างขึ้นจากเหล็กกล้าคาร์บอนหรือเหล็กกล้าคาร์บอนปานกลางเป็นหลัก (มักชุบสังกะสีเพื่อต้านทานการกัดกร่อน) ข้อต่อเหล่านี้เป็นไปตามมาตรฐานอุตสาหกรรม เช่น DIN 2353 และ ISO 8434 จึงรับประกันความเข้ากันได้และความทนทานต่อแรงดันสูง โอริงถูกบีบอัดเข้ากับหน้าพอร์ตระหว่างการประกอบ ทำให้เกิดการซีลที่แน่นหนาซึ่งป้องกันการรั่วไหลของของไหลแม้ในสภาวะการทำงานที่หนักหน่วง

เหมาะสำหรับระบบไฮดรอลิกที่การปิดผนึกอย่างปลอดภัยเป็นสิ่งสำคัญ เช่น การเชื่อมต่อท่อและการรวมส่วนประกอบในเครื่องจักรอุตสาหกรรม อุปกรณ์ก่อสร้าง และการตั้งค่ากำลังของของไหล ปลายสตั๊ดเหล่านี้สร้างสมดุลระหว่างโครงสร้างที่แข็งแกร่ง ความเข้ากันได้ที่ได้มาตรฐาน และความน่าเชื่อถือในการป้องกันการรั่วไหล ไม่ว่าจะใช้งานหนักหรือใช้งานไฮดรอลิกที่มีความแม่นยำ ปลายเกลียว 1CG และ 1DG BSP มอบประสิทธิภาพที่สม่ำเสมอสำหรับการเชื่อมต่อระบบที่สำคัญ

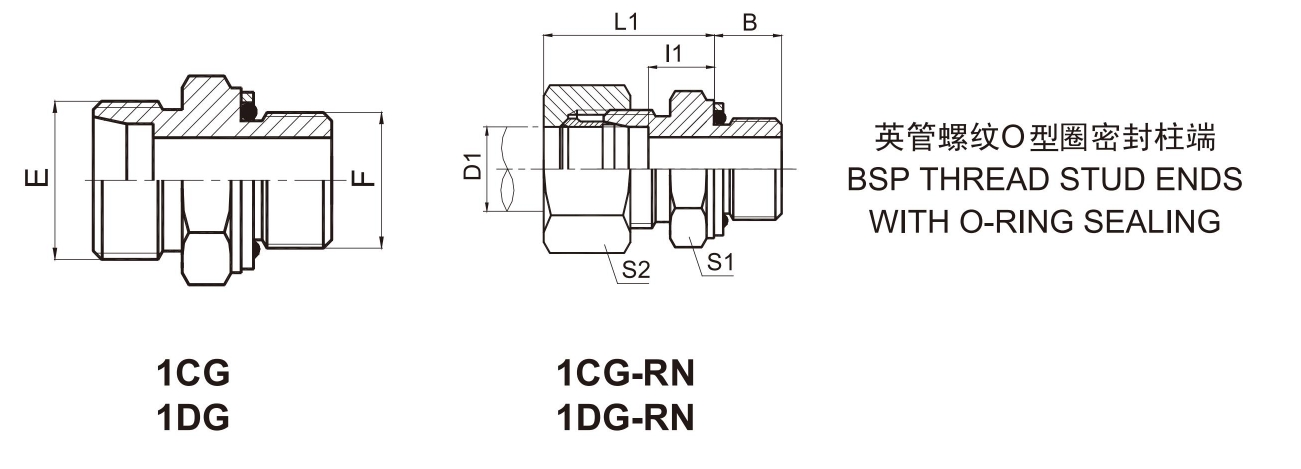

หมายเลขชิ้นส่วน	ด้าย		หลอดโอดี	ขนาด					MPa
หมายเลขชิ้นส่วน	อี	เอฟ	D1	บี	11	L1	S1	เอส2	MPa
1CG-12-02	M12X1.5	G1/8'X28	6	9.5	8.5	23	14	14	31.5 ซีรีย์ L
1CG-12-04	M12X1.5	G1/4'X19	6	10	10	25	19	14
1CG-14-04	M14x1.5	G1/4'×19	8	10	10	25	19	17
1CG-14-06	M14x1.5	G3/8'×19	8	11.5	11.5	26	22	17
1CG-14-08	M14x1.5	G1/2'×14	8	14	13	27.5	27	34
1CG-16-04	M16x1.5	G1/4'×19	10	10	11	26	19	19
1CG-16-06	M16x1.5	G3/8'×19	10	11.5	12.5	27	22	19
1CG-16-08	M16x1.5	G1/2'×14	10	14	14	29	27	19
1CG-18-06	M18x1.5	G3/8'X19	12	11.5	12.5	27	22	22
1CG-18-08	M18x1.5	G1/2'×14	12	14	13	28	27	22
1CG-22-06	M22x1.5	G3/8'X19	15	11.5	13.5	29	24	27
1CG-22-08	M22x1.5	G1/2'X14	15	14	14	29	27	27
1CG-22-12	M22x1.5	G3/4'×14	15	15.5	20	30	32	32
1CG-26-08	M26x1.5	G1/2'×14	18	14	14.5	31	27	32
1CG-26-12	M26x1.5	G3/4'×14	18	15.5	14.5	32	32	32
1CG-30-12	M30x2	G3/4'×14	22	15.5	16.5	33	32	36	16 ซีรีย์ L
1CG-30-16	M30x2	G1'×11	22	18	17.5	35	41	36
1CG-36-16	M36x2	G1'X11	28	18	17.5	34	41	41
1CG-45-20	M45x2	G1.1/4'×11	35	20	17.5	39	50	50
1CG-52-20	M52X2	G1.1/4'X11	42	20	19	42	55	60
1CG-52-24	M52x2	G1.1/2'X11	42	21.5	19	42	55	60
1CG-52-32	M52x2	G2'×11	42	24.5	25	44	70	60
1DG-14-04	M14X1.5	G1/4'×19	6	10	13	28	19	17	63 เอส ซีรีส์
1DG-16-04	M16X1.5	G1/4'×19	8	10	15	31	19	19
1DG-18-04	M18x1.5	G1/4'×19	10	10	14.5	31	19	22
1DG-18-06	M18x1.5	G3/8'X19	10	11.5	15	31	22	22
1DG-20-06	M20x1.5	G3/8'X19	12	11.5	17	32	22	24
1DG-20-08	M20x1.5	G1/2'X14	12	14	17.5	34	27	24
1DG-22-06	M22x1.5	G3/8'X19	14	11.5	19	37	24	27
1DG-22-08	M22x1.5	G1/2'×14	14	14	19	37	27	27
1DG-24-04	M24x1.5	G1/4'X19	16	11	18	37	27	30
1DG-24-08	M24x1.5	G1/2'X14	16	14	18.5	37	27	30	40 เอส ซีรีส์
1DG-30-12	M30x2	G3/4'X14	20	15.5	20.5	42	32	36
1DG-36-12	M36x2	G3/4'×14	25	15.5	23	47	41	46
1DG-36-16	M36x2	G1'X11	25	18	17.5	47	41	46
1DG-42-16	M42x2	G1'X11	30	18	23.5	48	46	50
1DG-42-20	M42×2	G1.1/4'X11	30	20	23.5	50	50	50
1DG-52-24	M52×2	G1.1/2'X11	38	21.5	26	57	55	60	ซีรีส์ 31.5 เอส
หมายเหตุ:ในกรณีที่คุณสนใจที่จะสั่งซื้ออะแดปเตอร์ครบชุดพร้อมแหวนตัดและน็อต จำเป็นต้องใส่ส่วนต่อท้าย 'RN' หลังหมายเลขชิ้นส่วนของเรา เช่น 1DG-20-08RN
