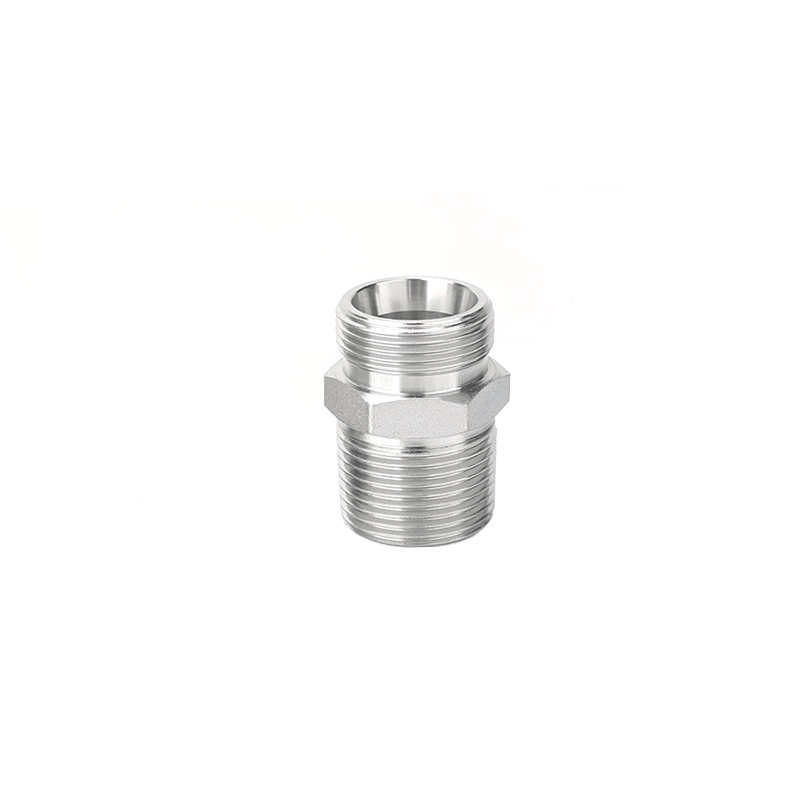

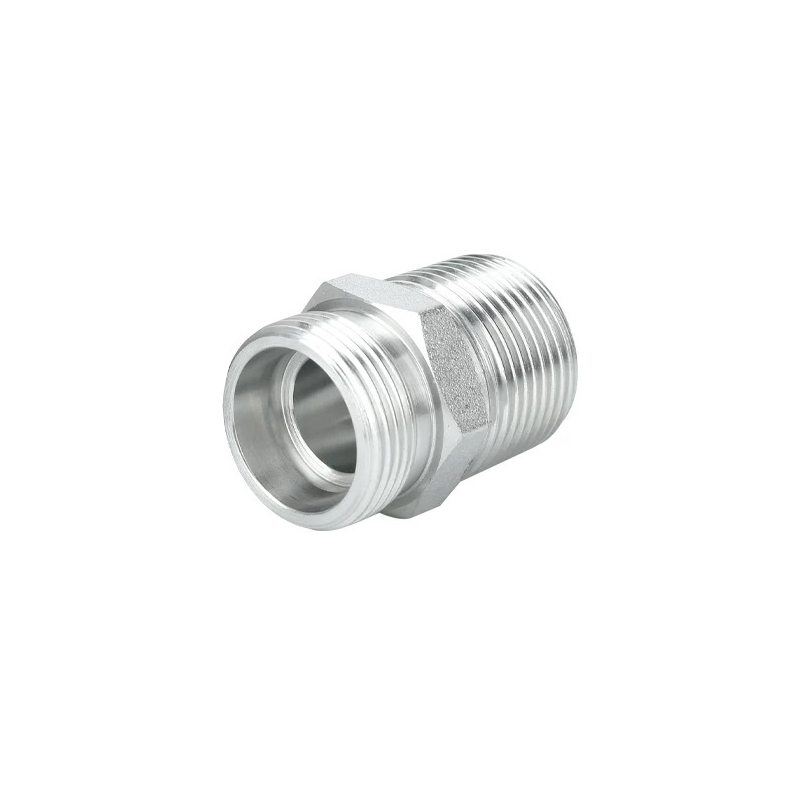

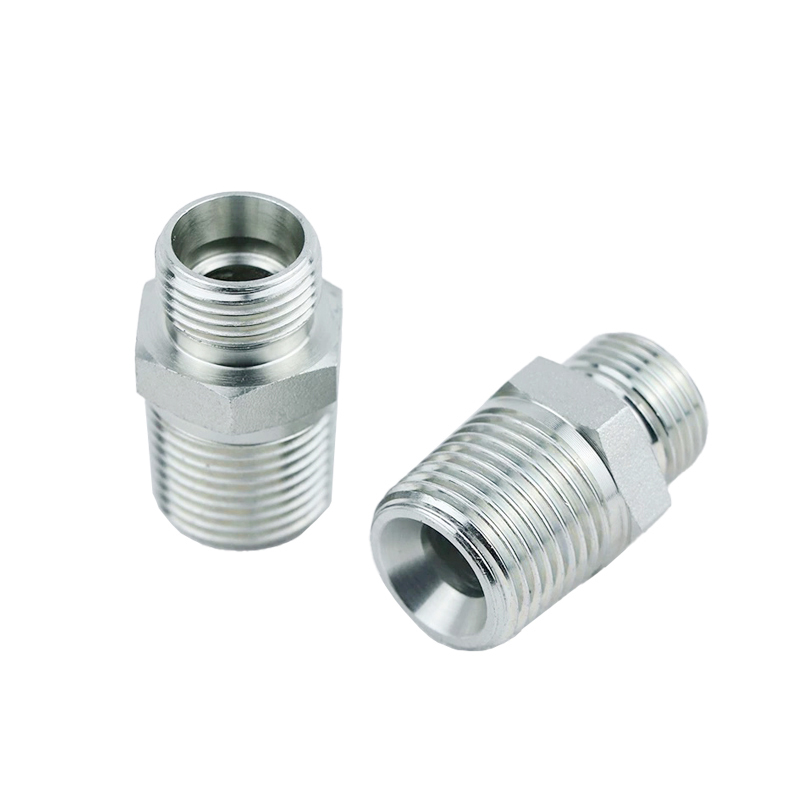

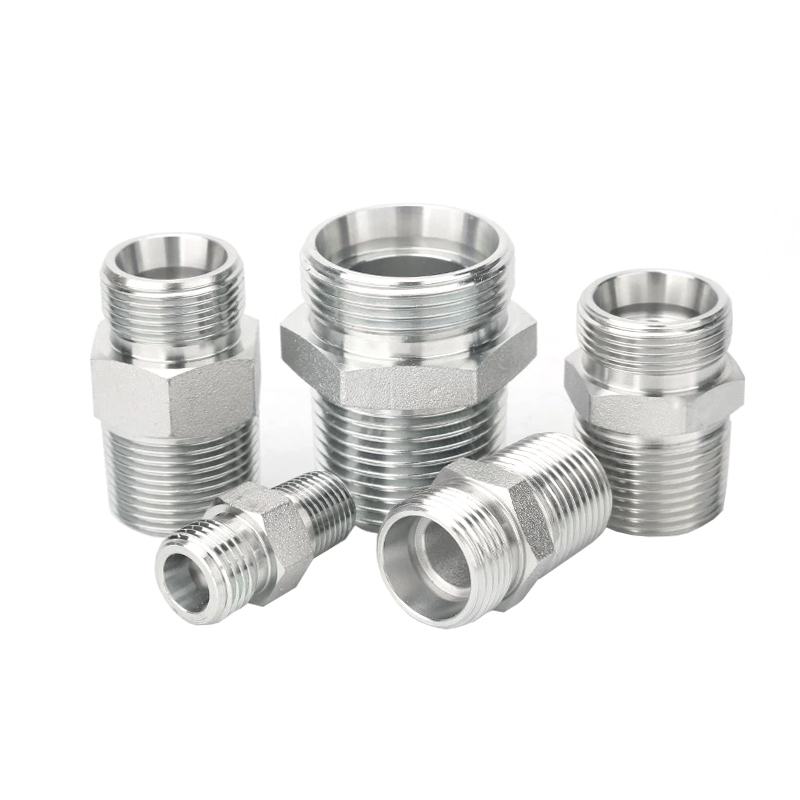

1CT (лёгкія нагрузкі) і 1DT-SP (цяжкія нагрузкі) - гэта прамыя гідраўлічныя фітынгі, якія адпавядаюць стандарту DIN 2353, з вонкавай разьбой BSPT, распрацаваныя для надзейных прамых злучэнняў у сістэмах вадкасці пад высокім ціскам. Маючы канструкцыю злучэння ў форме ўкусу (разразное кольца), яны служаць прамым эквівалентам серыі GE-RKEG ад Parker, ідэальна падыходзяць для падлучэння гідраўлічных трубак да канічных портаў BSPT у патрабавальных прамысловых прымяненнях.
Двайныя серыі для адаптацыі да ціску: даступныя ў двух варыянтах — 1CT (лёгкія нагрузкі) і 1DT-SP (цяжкія нагрузкі) — для задавальнення розных патрабаванняў да ціску ў сістэме, абслугоўваючы як стандартныя, так і высокія дадаткі.
Канструкцыя з канічнай вонкавай разьбой BSPT: абсталявана вонкавай разьбой брытанскага стандарту для труб (BSPT), якая забяспечвае самаўшчыльненне злучэнняў падчас зборкі. Гэта пазбаўляе ад неабходнасці дадатковых пракладак, утвараючы герметычныя ўшчыльненні са стандартнымі ўнутранымі портамі BSPT.
Механізм ушчыльнення з наканечнікам (наканечнікам): у злучэнні з наканечнікам выкарыстоўваюцца гайка і нарэзнае кольца, якія сціскаюцца на трубку падчас мантажу, ствараючы надзейнае пастаяннае ўшчыльненне, устойлівае да ваганняў ціску і вібрацыі, забяспечваючы нулявую ўцечку ва ўмовах высокага ціску.
Кампактная прамая скразная структура: абцякальная прамая канструкцыя забяспечвае прамыя злучэнні 'лінія-лінія', прапаноўваючы кампактную габарытную плошча, якая адаптуецца да абмежаванай прасторы і спрашчае складаную пракладку трубаправода.
Трывалыя матэрыялы з устойлівасцю да карозіі: выраблены з высокатрывалай вугляродзістай сталі (ацынкаванай для палепшанай абароны ад карозіі) або нержавеючай сталі, якая забяспечвае выдатную ўстойлівасць да суровых прамысловых умоў, уключаючы вільготнасць і саляныя пырскі.
Прэцызійна каваная канструкцыя: дакладная коўка для структурнай цэласнасці, забяспечваючы выключную ўстойлівасць да ўдараў і стомленасці. Надзейная канструкцыя вытрымлівае працяглую працу пад высокім ціскам і шматразовую зборку/разборку, падаўжаючы тэрмін службы.
Сумяшчальнасць з высокім ціскам: распрацаваны для гідраўлічных сістэм высокага ціску, забяспечваючы стабільную прадукцыйнасць пры бесперапынным ціску і моцнай вібрацыі, забяспечваючы бяспечную і надзейную перадачу вадкасці.
Адпаведнасць міжнародным стандартам: выраблена ў строгай адпаведнасці са стандартамі DIN 2353, што забяспечвае універсальную сумяшчальнасць з асноўнымі прамысловымі гідраўлічнымі трубкамі, наканечнікамі і кампанентамі ва ўсім свеце.
Прамая ўзаемазаменнасць з серыяй Parker GE-RKEG: распрацаваны ў адпаведнасці з памерамі, спецыфікацыямі і прадукцыйнасцю серыі GE-RKEG кампаніі Parker, што дазваляе прамую замену без мадыфікацыі існуючых налад трубаправодаў.
Гідраўлічныя сістэмы будаўнічай тэхнікі: прамыя злучэнні для экскаватараў, пагрузчыкаў і кранаў, адаптаваныя да ўмоў высокага ціску і вібрацыі
Мадэрнізацыя прамысловай гідраўлічнай станцыі: адаптацыя трубаправодаў старога гідраўлічнага абсталявання да партоў BSPT, што дазваляе падключаць без поўнага дэмантажу для скарачэння часу прастою
Станкі і прамысловае абсталяванне: злучэнні гідраўлічных ліній высокага ціску для апрацоўчых цэнтраў і звышмоцных станкоў, якія забяспечваюць стабільную працу прэцызійнага абсталявання
Марское і афшорнае абсталяванне: злучэнні гідраўлічнага контуру для палубных механізмаў, устойлівыя да карозіі і ўдару для вільготных марскіх асяроддзяў з высокім утрыманнем солі.
Сістэмы перадачы вадкасці і высокага ціску: прамыя злучэнні высокага ціску для прамысловых ліній перадачы вадкасці, якія забяспечваюць герметычнасць і ўстойлівасць да карозіі пры бесперапынным ціску
| ЧАСТКА NO. | НІТКА | ТРУБКА OD | ПАМЕРЫ | МПа | ||||||
| Э | Ф | Д | 11 | L1 | S1 | S2 | ||||
| 1СТ-12-02СП | М12х1,5 | R1/8'x28 | 6 | 13 | 28 | 12 | 14 | 25 L серыя |
||
| 1СТ-12-04СП | М12х1,5 | R1/4'x19 | 8 | 16.5 | 31.5 | 14 | 14 | |||
| 1СТ-14-04СП | М14х1,5 | R1/4'x19 | 8 | 16.5 | 31.5 | 14 | 17 | |||
| 1СТ-14-06СП | М14х1,5 | R3/8'x19 | 8 | 17.6 | 32.6 | 19 | 17 | |||
| 1СТ-16-04СП | М16х1,5 | R1/4'x19 | 10 | 17.5 | 32.5 | 17 | 19 | |||
| 1СТ-16-06СП | М16х1,5 | R3/8'x19 | 10 | 18.6 | 33.6 | 19 | 19 | |||
| 1СТ-16-08СП | М16х1,5 | R1/2'x14 | 10 | 21.8 | 36.8 | 22 | 19 | |||
| 1СТ-16-12СП | М16х1,5 | R3/4'x14 | 10 | 21.5 | 36.5 | 30 | 19 | |||
| 1СТ-18-04СП | М18х1,5 | R1/4'x19 | 12 | 18.5 | 33.5 | 19 | 22 | |||
| 1СТ-18-06СП | М18х1,5 | R3/8'x19 | 12 | 18.6 | 33.6 | 19 | 22 | |||
| 1СТ-18-08СП | М18х1,5 | R1/2'x14 | 12 | 21.8 | 36.8 | 22 | 22 | |||
| 1СТ-22-08СП | М22х1,5 | R1/2'x14 | 15 | 22.8 | 37.8 | 24 | 27 | |||
| 1СТ-26-08СП | М26х1,5 | R1/2'x14 | 18 | 23.3 | 39.8 | 27 | 32 | 16 L серыя |
||
| 1СТ-26-12СП | М26х1,5 | R3/4'x14 | 18 | 22 | 38.5 | 30 | 32 | |||
| 1СТ-30-12СП | М30х2 | R3/4'x14 | 22 | 24 | 40.5 | 32 | 36 | |||
| 1CT-36-16SP | М36х2 | R1'x11 | 28 | 29.6 | 46.1 | 38 | 41 | |||
| 1CT-36-20SP | М36х2 | R1.1/4'x11 | 28 | 29.3 | 45.8 | 46 | 41 | |||
| 1CT-45-16SP | M45x2 | R1'x11 | 35 | 29.6 | 51.1 | 46 | 50 | |||
| 1CT-45-20SP | M45x2 | R1.1/4'x11 | 35 | 28.3 | 49.8 | 46 | 50 | |||
| 1CT-52-20SP | M52x2 | R1.1/4'x11 | 42 | 29.8 | 52.8 | 55 | 60 | |||
| 1CT-52-24SP | M52x2 | R1,1/2'x11 | 42 | 29.8 | 52.8 | 55 | 60 | |||
| 1ДТ-14-04СП | М14х1,5 | R1/4'x19 | 6 | 13 | 36.5 | 17 | 17 | 40 Серыя S |
||
| 1ДТ-16-04СП | М16х1,5 | R1/4'x19 | 8 | 21.5 | 36.5 | 17 | 19 | |||
| 1ДТ-18-04СП | М18х1,5 | R1/4'x19 | 10 | 21 | 37.5 | 19 | 22 | |||
| 1ДТ-20-04СП | М20х1,5 | R1/4'x19 | 12 | 23 | 39.5 | 22 | 24 | |||
| 1ДТ-20-06СП | М20х1,5 | R3/8'x19 | 12 | 23.1 | 39.6 | 22 | 24 | |||
| 1ДТ-22-06СП | М22х1,5 | R3/8'x19 | 14 | 24.6 | 42.6 | 24 | 27 | |||
| 1ДТ-22-08СП | М22х1,5 | R1/2'x14 | 14 | 27.8 | 45.8 | 24 | 27 | |||
| 1ДТ-24-06СП | М24х1,5 | R3/8'x19 | 16 | 24.1 | 42.6 | 27 | 30 | |||
| 1ДТ-24-08СП | М24х1,5 | R1/2'x14 | 16 | 27.3 | 45.8 | 27 | 30 | |||
| 1ДТ-30-12СП | М30х2 | R3/4'x14 | 20 | 28 | 49.5 | 32 | 36 | 25 Серыя S |
||
| 1ДТ-36-12СП | М36х2 | R3/4'x14 | 25 | 29.5 | 53.5 | 38 | 46 | |||
| 1ДТ-36-16СП | М36х2 | R1'x11 | 25 | 34.1 | 58.1 | 38 | 46 | |||
| 1ДТ-42-16СП | M42×2 | R1'x11 | 30 | 35.6 | 62.1 | 46 | 50 | |||
| 1ДТ-42-20СП | M42x2 | R1.1/4'x11 | 30 | 34.3 | 60.8 | 46 | 50 | |||
| 1ДТ-52-20СП | M52×2 | R1.1/4'x11 | 38 | 36.8 | 67.8 | 55 | 60 | |||
| 1ДТ-52-24СП | M52x2 | R1,1/2'x11 | 38 | 36.8 | 67.8 | 55 | 60 | |||
| Заўвага: у выпадку, калі вы хочаце замовіць адаптар у поўным камплекце з нарэзным кольцам і гайкай, неабходна ўставіць суфікс 'RN' пасля нашага нумара дэталі, напрыклад 1DT-22-08SP/RN. |
||||||||||
