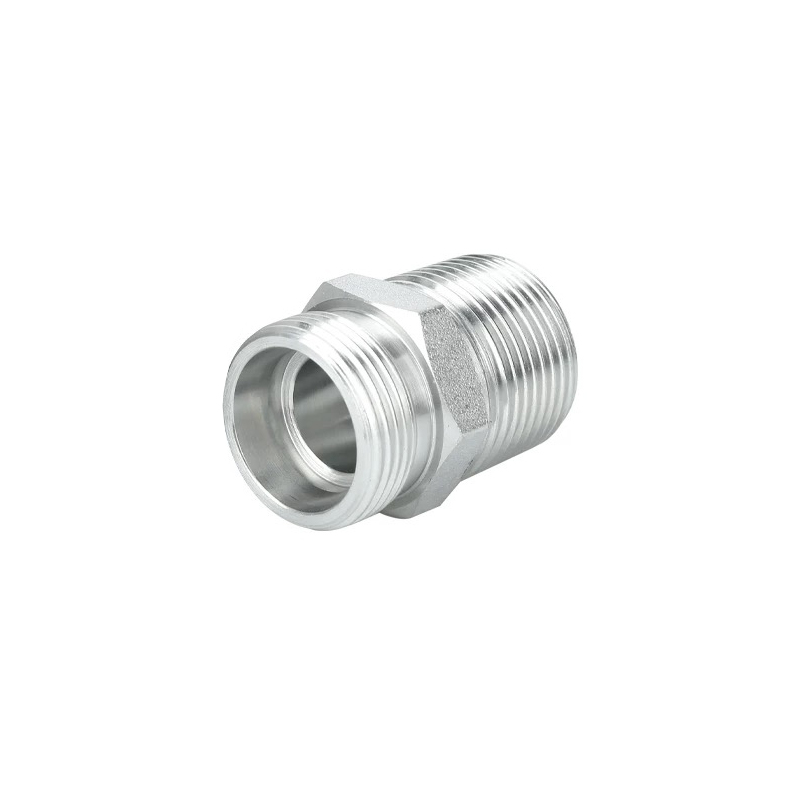

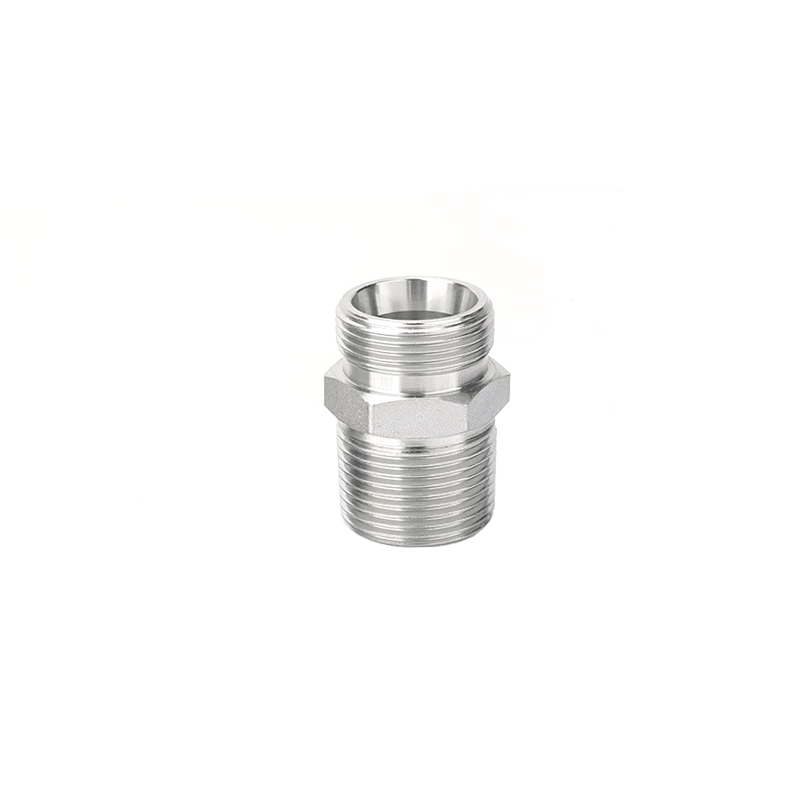

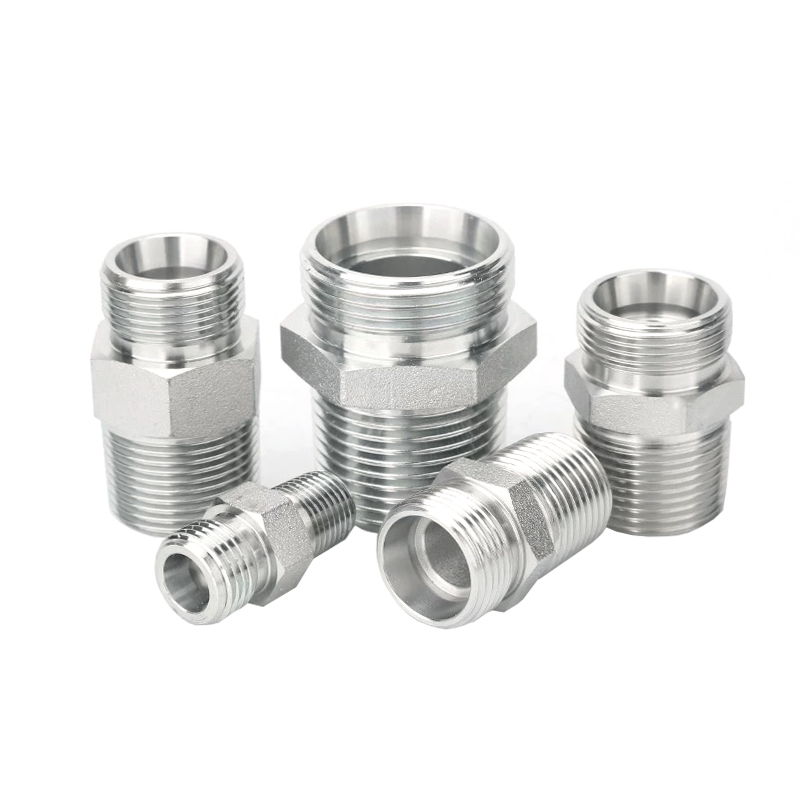

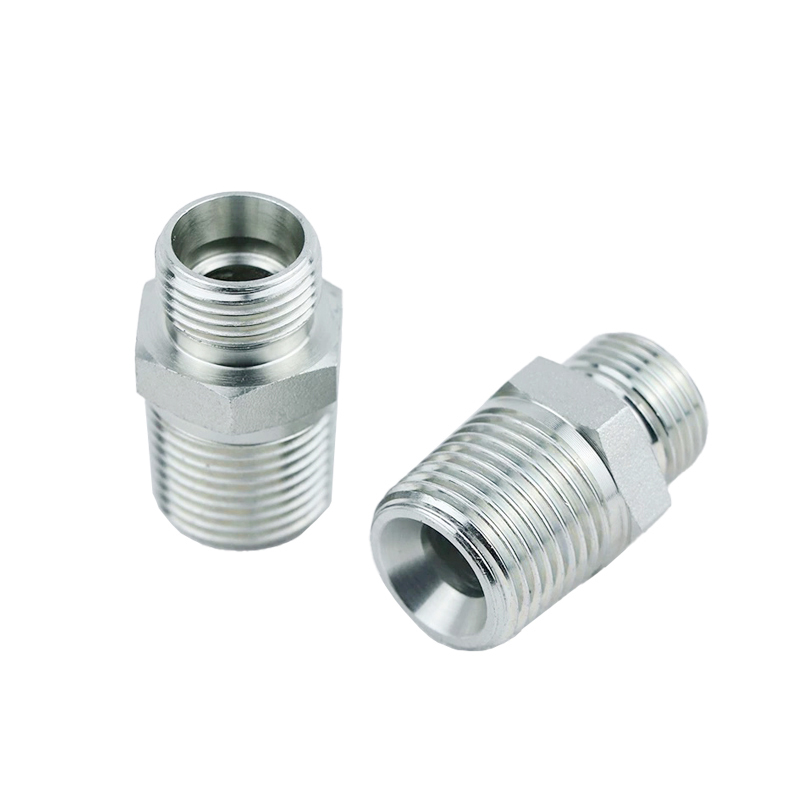

1CT 1DT-SP ข้อต่อตรง BSPT ตัวผู้ GE-RKEG

1. ภาพรวมผลิตภัณฑ์

1CT (งานเบา) และ 1DT-SP (งานหนัก) เป็นข้อต่อไฮดรอลิกตรงตามมาตรฐาน DIN 2353 พร้อมเกลียวตัวผู้ BSPT ออกแบบมาเพื่อการเชื่อมต่อทางตรงที่เชื่อถือได้ในระบบของเหลวแรงดันสูง นำเสนอการออกแบบการเชื่อมต่อแบบกัด (วงแหวนตัด) ซึ่งทำหน้าที่เทียบเท่าโดยตรงกับซีรีส์ GE-RKEG ของ Parker ซึ่งเหมาะอย่างยิ่งสำหรับการเชื่อมต่อท่อไฮดรอลิกกับพอร์ตแบบเรียว BSPT ในการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง

2. ข้อดีของการออกแบบหลักและการเชื่อมต่อ

ซีรีส์คู่สำหรับการปรับแรงดัน: มีให้เลือกสองรุ่น ได้แก่ 1CT (งานเบา) และ 1DT-SP (งานหนัก) เพื่อตอบสนองความต้องการแรงดันของระบบที่หลากหลาย รองรับการใช้งานทั้งแบบมาตรฐานและแรงดันสูง

การออกแบบเกลียวตัวผู้แบบเรียว BSPT: ติดตั้งเกลียวตัวผู้แบบท่อมาตรฐานอังกฤษ (BSPT) ช่วยให้สามารถเชื่อมต่อแบบซีลตัวเองระหว่างการประกอบ ซึ่งช่วยลดความจำเป็นในการปะเก็นเพิ่มเติม ทำให้เกิดซีลกันรั่วด้วยพอร์ตตัวเมีย BSPT มาตรฐาน

กลไกการซีลแบบกัด (เฟอร์รูล): การเชื่อมต่อแบบกัดใช้น็อตและแหวนตัดที่บีบอัดบนท่อระหว่างการติดตั้ง ทำให้เกิดการซีลถาวรที่ปลอดภัยและทนทานต่อความผันผวนของแรงดันและการสั่นสะเทือน ทำให้มั่นใจได้ว่าไม่มีการรั่วไหลภายใต้สภาวะแรงดันสูง

โครงสร้างตรงที่กะทัดรัด: การออกแบบตรงที่เพรียวบางช่วยให้สามารถเชื่อมต่อแบบ line-to-line ได้โดยตรง โดยมีพื้นที่ขนาดกะทัดรัดที่ปรับให้เข้ากับพื้นที่จำกัดและลดความซับซ้อนในการกำหนดเส้นทางไปป์ไลน์

3. ข้อมูลจำเพาะของวัสดุและประสิทธิภาพ

วัสดุที่ทนทานพร้อมความต้านทานการกัดกร่อน: ผลิตจากเหล็กกล้าคาร์บอนที่มีความแข็งแรงสูง (ชุบสังกะสีเพื่อเพิ่มการป้องกันการกัดกร่อน) หรือสแตนเลส ให้ความต้านทานที่ดีเยี่ยมต่อสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง รวมถึงความชื้นและสเปรย์เกลือ

โครงสร้างฟอร์จที่มีความแม่นยำ: การฟอร์จอย่างแม่นยำเพื่อความสมบูรณ์ของโครงสร้าง ให้ความต้านทานแรงกระแทกและความเมื่อยล้าเป็นพิเศษ โครงสร้างที่แข็งแกร่งทนทานต่อการทำงานแรงดันสูงในระยะยาว และการประกอบ/ถอดชิ้นส่วนซ้ำๆ เพื่อยืดอายุการใช้งาน

ความเข้ากันได้ของแรงดันสูง: ออกแบบมาสำหรับระบบไฮดรอลิกแรงดันสูง ให้ประสิทธิภาพที่สม่ำเสมอภายใต้แรงดันอย่างต่อเนื่องและการสั่นสะเทือนหนัก ทำให้มั่นใจได้ถึงการส่งผ่านของไหลที่ปลอดภัยและเชื่อถือได้

4. การปฏิบัติตามข้อกำหนดและการแลกเปลี่ยนกัน

การปฏิบัติตามมาตรฐานสากล: ผลิตตามมาตรฐาน DIN 2353 อย่างเคร่งครัด ทำให้มั่นใจได้ถึงความเข้ากันได้สากลกับท่อไฮดรอลิก ข้อต่อเฟอร์รูล และส่วนประกอบต่างๆ ทั่วโลก

ความสามารถในการสับเปลี่ยนได้โดยตรงกับซีรีส์ Parker GE-RKEG: ได้รับการออกแบบเพื่อให้ตรงกับขนาด ข้อมูลจำเพาะ และประสิทธิภาพของซีรีส์ GE-RKEG ของ Parker ช่วยให้สามารถทดแทนโดยตรงโดยไม่ต้องแก้ไขการตั้งค่าท่อที่มีอยู่

5. สถานการณ์การใช้งานทั่วไป

ระบบไฮดรอลิกของเครื่องจักรในงานก่อสร้าง: การเชื่อมต่อแบบตรงสำหรับรถขุด รถตัก และเครน ปรับให้เหมาะกับสภาวะการกระแทกและการสั่นสะเทือนแรงดันสูง

การปรับปรุงสถานีไฮดรอลิกทางอุตสาหกรรม: การอัพเกรดท่อส่งอุปกรณ์ไฮดรอลิกเก่าเข้ากับพอร์ต BSPT ช่วยให้สามารถเชื่อมต่อได้โดยไม่ต้องถอดแยกชิ้นส่วนทั้งหมดเพื่อลดเวลาหยุดทำงาน

เครื่องมือกลและเครื่องจักรอุตสาหกรรม: การเชื่อมต่อสายไฮดรอลิกแรงดันสูงสำหรับเครื่องแมชชีนนิ่งเซ็นเตอร์และเครื่องมือกลงานหนัก ช่วยให้มั่นใจถึงการทำงานที่มั่นคงของอุปกรณ์ที่มีความแม่นยำ

อุปกรณ์ทางทะเลและนอกชายฝั่ง: การเชื่อมต่อวงจรไฮดรอลิกสำหรับเครื่องจักรบนดาดฟ้า พร้อมความต้านทานการกัดกร่อนและแรงกระแทกสำหรับสภาพแวดล้อมทางทะเลที่มีความชื้นและละอองน้ำเกลือสูง

ระบบถ่ายโอนของไหลและระบบแรงดันสูง: การเชื่อมต่อตรงแรงดันสูงสำหรับสายส่งของไหลทางอุตสาหกรรม ให้ประสิทธิภาพการรั่วซึม ทนต่อการกัดกร่อนภายใต้แรงดันต่อเนื่อง

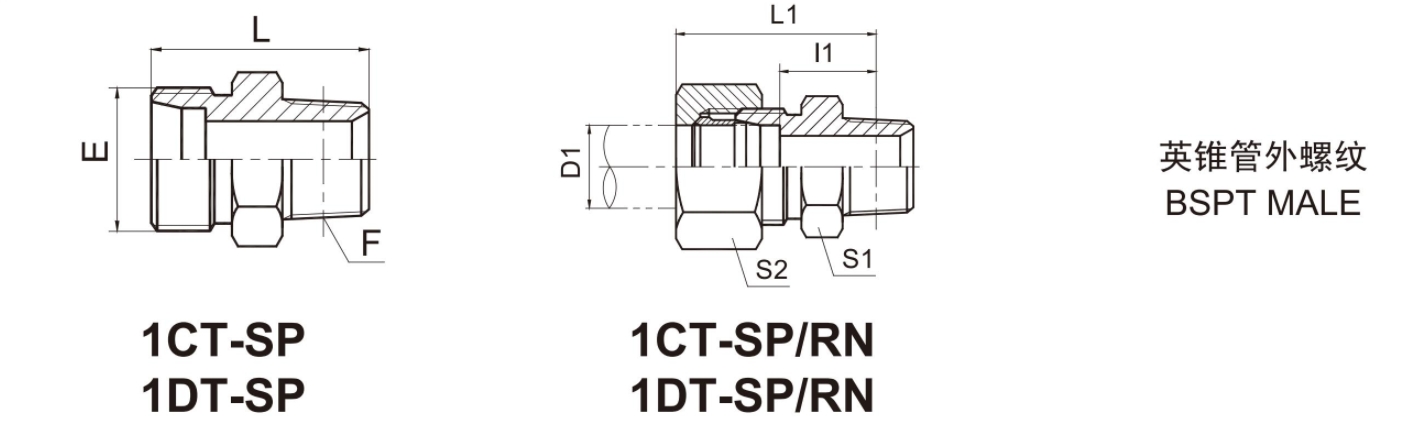

ข้อมูลจำเพาะ

หมายเลขชิ้นส่วน	ด้าย		หลอดโอดี	ขนาด						MPa
	อี	เอฟ	ดี	11	L1	S1	เอส2
1CT-12-02SP	M12x1.5	R1/8'x28	6	13	28	12	14			25 ซีรีย์ L
1CT-12-04SP	M12x1.5	R1/4'x19	8	16.5	31.5	14	14
1CT-14-04SP	M14x1.5	R1/4'x19	8	16.5	31.5	14	17
1CT-14-06SP	M14x1.5	R3/8'x19	8	17.6	32.6	19	17
1CT-16-04SP	M16x1.5	R1/4'x19	10	17.5	32.5	17	19
1CT-16-06SP	M16x1.5	R3/8'x19	10	18.6	33.6	19	19
1CT-16-08SP	M16x1.5	R1/2'x14	10	21.8	36.8	22	19
1CT-16-12SP	M16x1.5	R3/4'x14	10	21.5	36.5	30	19
1CT-18-04SP	M18x1.5	R1/4'x19	12	18.5	33.5	19	22
1CT-18-06SP	M18x1.5	R3/8'x19	12	18.6	33.6	19	22
1CT-18-08SP	M18x1.5	R1/2'x14	12	21.8	36.8	22	22
1CT-22-08SP	M22x1.5	R1/2'x14	15	22.8	37.8	24	27
1CT-26-08SP	M26x1.5	R1/2'x14	18	23.3	39.8	27	32			16 ซีรีย์ L
1CT-26-12SP	M26x1.5	R3/4'x14	18	22	38.5	30	32
1CT-30-12SP	M30x2	R3/4'x14	22	24	40.5	32	36
1CT-36-16SP	M36x2	R1'x11	28	29.6	46.1	38	41
1CT-36-20SP	M36x2	R1.1/4'x11	28	29.3	45.8	46	41
1CT-45-16SP	M45x2	R1'x11	35	29.6	51.1	46	50
1CT-45-20SP	M45x2	R1.1/4'x11	35	28.3	49.8	46	50
1CT-52-20SP	M52x2	R1.1/4'x11	42	29.8	52.8	55	60
1CT-52-24SP	M52x2	R1.1/2'x11	42	29.8	52.8	55	60
1DT-14-04SP	M14x1.5	R1/4'x19	6	13	36.5	17	17			40 เอส ซีรีส์
1DT-16-04SP	M16x1.5	R1/4'x19	8	21.5	36.5	17	19
1DT-18-04SP	M18x1.5	R1/4'x19	10	21	37.5	19	22
1DT-20-04SP	M20x1.5	R1/4'x19	12	23	39.5	22	24
1DT-20-06SP	M20x1.5	R3/8'x19	12	23.1	39.6	22	24
1DT-22-06SP	M22x1.5	R3/8'x19	14	24.6	42.6	24	27
1DT-22-08SP	M22x1.5	R1/2'x14	14	27.8	45.8	24	27
1DT-24-06SP	M24x1.5	R3/8'x19	16	24.1	42.6	27	30
1DT-24-08SP	M24x1.5	R1/2'x14	16	27.3	45.8	27	30
1DT-30-12SP	M30x2	R3/4'x14	20	28	49.5	32	36			25 เอส ซีรีส์
1DT-36-12SP	M36x2	R3/4'x14	25	29.5	53.5	38	46
1DT-36-16SP	M36x2	R1'x11	25	34.1	58.1	38	46
1DT-42-16SP	M42×2	R1'x11	30	35.6	62.1	46	50
1DT-42-20SP	M42x2	R1.1/4'x11	30	34.3	60.8	46	50
1DT-52-20SP	M52×2	R1.1/4'x11	38	36.8	67.8	55	60
1DT-52-24SP	M52x2	R1.1/2'x11	38	36.8	67.8	55	60
หมายเหตุ:ในกรณีที่คุณสนใจที่จะสั่งซื้ออแดปเตอร์ครบชุดพร้อมแหวนตัดและน็อต จำเป็นต้องใส่ส่วนต่อ ท้าย 'RN' หลังหมายเลขชิ้นส่วนของเรา เช่น 1DT-22-08SP/RN
