In de Fluid Power-logica hebben ingenieurs vaak een eenvoudige maar zeer betrouwbare 'OF-poort' nodig wisselklep vervult precies deze rol. Het biedt kritieke systeemredundantie, veiligheidsterugval en meerpuntscontrole voor talloze industriële toepassingen. Het specificeren van het verkeerde onderdeel brengt ernstige operationele risico's met zich mee. Als u voor een onjuist ontwerp kiest, wordt u geconfronteerd met onmiddellijke bedreigingen zoals interne lekkage of trage reactietijden. In hydraulische of pneumatische circuits waar veel op het spel staat, brengen deze storingen gemakkelijk de machineveiligheid in gevaar en kunnen productielijnen stilvallen. We moeten voorbij de fundamentele mechanische theorie gaan om deze problemen op te lossen. Deze gids biedt een praktisch, op techniek gericht raamwerk. Wij helpen u bij het evalueren, specificeren en verkrijgen van het juiste onderdeel voor uw specifieke industriële toepassingen. Je leert hoe je drukverschillen, materiaalbeperkingen en interne geometrie in evenwicht brengt. Ons uiteindelijke doel is ervoor te zorgen dat uw uiteindelijke systeem feilloos functioneert onder alle routine- en noodomstandigheden.
Wisselkleppen werken op een drukverschilmechanisme, waardoor de inlaat met lagere druk automatisch wordt geïsoleerd om stroming vanuit de bron met hogere druk mogelijk te maken.
De klassieke driewegwisselklep is de industriestandaard voor fail-safe redundantie, vooral in lierremmen en back-upcompressorcircuits.
Materiaalkeuze en interne afdichtingsmechanismen bepalen de Total Cost of Ownership (TCO) door de verontreinigingsweerstand en lektolerantie te bepalen.
Systeemontwerpers moeten de afweging maken tussen snelle schakelmogelijkheden en het risico van vastlopen van de spoel in ongefilterde omgevingen.
Om het Fluid Power-ontwerp onder de knie te krijgen, moet u de onderliggende fysica van circuitbesturing begrijpen. Deze componenten functioneren als mechanische logische poorten. Ze zijn volledig afhankelijk van vloeistofdynamica in plaats van elektrische signalen.
In elektronische besturingssystemen geeft een OF-poort een signaal af als een van beide ingangen stroom ontvangt. Vloeistofkrachtsystemen repliceren dit concept mechanisch. Vloeistof komt binnen vanuit een van twee verschillende bronnen. Het systeem meet het drukverschil native. De hogere druk verplaatst fysiek een interne barrière over het kleplichaam. Deze barrière sluit vervolgens de tegenoverliggende inlaat goed af. Vloeistof stroomt vervolgens via één gemeenschappelijk stopcontact naar buiten. Deze automatische fysieke logica voorkomt terugstroming naar de inactieve lijn.

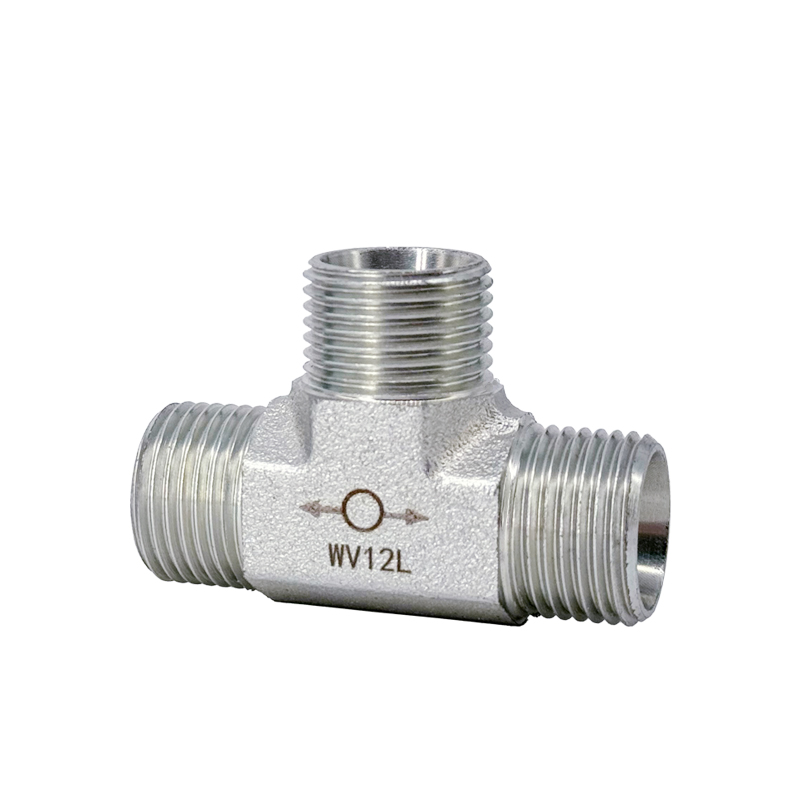

De industrie leunt sterk op standaardconfiguraties om de veiligheid en voorspelbaarheid te behouden. Een standaard Het 3-weg wisselventiel heeft een zeer specifieke structurele anatomie. Elke haven vervult een niet-onderhandelbare rol in het veiligheidscircuit.
Normale inlaat: deze poort wordt aangesloten op de primaire vloeistof- of luchtbron. Het verzorgt de continue stroom tijdens standaard dagelijkse werkzaamheden.
Alternatieve/noodinlaat: deze secundaire poort blijft onder normale omstandigheden inactief. Deze neemt het direct over als de primaire pomp of compressor uitvalt.
Uitgang: Dit is het enige lozingspunt. Het stuurt de geselecteerde vloeistof rechtstreeks naar de actuator, het subcircuit of het remmechanisme.
Deze eenheden zijn volledig afhankelijk van de interne drukgradiënt om te verschuiven. De natuurkunde vereist een duidelijk verschil tussen de twee inlaatdrukken. De implementatierealiteit brengt vaak verborgen uitdagingen aan het licht. Onvoldoende drukval slaagt er niet in de interne barrière door de kamer te duwen. Microlekken over lange afstanden verliezen cruciale kracht. Deze lekken kunnen ertoe leiden dat de interne shuttle niet volledig op zijn plaats zit. Wanneer de barrière in het midden zweeft, omzeilt vloeistof de afdichtingen. Systeemontwerpers moeten de exacte verwachte drukval bij het klepingangspunt in kaart brengen.

Geen enkel ontwerp voldoet aan alle technische eisen. U moet de interne geometrie en mediacompatibiliteit afstemmen op uw specifieke toepassing. Het gebruik van een pneumatisch ontwerp in een hydraulisch circuit leidt tot catastrofale mislukkingen.
Vloeistofeigenschappen bepalen de interne constructie van het kleplichaam.
Pneumatische configuraties verwerken perslucht. Ingenieurs optimaliseren ze voor luchtpilootbesturing en pneumatische logische circuits. Ze richten zich op snelle schakelsnelheden. Het handhaven van een constante uitlaatdruk is het primaire doel. Lucht wordt gemakkelijk samengedrukt, dus de interne barrière moet onmiddellijk reageren op kleine drukvariaties.
Hydraulische configuraties verwerken dichte, onsamendrukbare vloeistoffen. Fabrikanten bouwen ze voor redundantie onder extreem hoge druk. Je zult ze vaak tegenkomen in load-sensing-circuits voor zware machines. Ze vereisen robuuste interne afdichtingsmechanismen. Zware vloeistofovergang tussen poorten vernietigt de systeemefficiëntie. Hydraulische varianten maken gebruik van zwaardere materialen om enorme mechanische belasting te weerstaan.
Het retourmechanisme bepaalt hoe het systeem reageert wanneer de druk gelijk wordt of naar nul daalt.
Veergecentreerd: Interne veren dwingen de barrière terug naar een neutrale, middenpositie wanneer de vloeistofdruk daalt. We specificeren deze voor specifieke fail-safe vereisten waarbij u een open of geblokkeerde centrale status nodig heeft bij stroomuitval.
Niet-veer-gecentreerd: dit ontwerp behoudt zijn laatst verschoven positie voor onbepaalde tijd. Het blijft op zijn plaats vergrendeld totdat de tegenoverliggende inlaat een superieure tegendruk uitoefent. Dit creëert een fysieke geheugenstatus binnen de circuitlogica.
Fysieke ruimtebeperkingen bepalen het ontwerp van de buitenkant van de behuizing. Standaard inline-modellen zijn voorzien van poorten met schroefdraad. Installateurs plaatsen ze rechtstreeks in starre leidingen of flexibele slangleidingen. Op het spruitstuk gemonteerde cartridgeontwerpen bieden een slanker alternatief. Ingenieurs integreren patroonmodellen rechtstreeks in machinaal bewerkte aluminium of stalen blokken. Hierdoor worden externe leidingen volledig geëlimineerd. Patroonontwerpen zijn perfect geschikt voor blokassemblages met beperkte ruimte op mobiele apparatuur.
Functie |
Pneumatische systemen |
Hydraulische systemen |
|---|---|---|
Primaire media |
Perslucht, inerte gassen |
Minerale olie, synthetische vloeistoffen |
Bedrijfsdruk |
Laag tot gemiddeld (tot 150 psi) |
Zeer hoog (tot 5000+ psi) |
Ontwerpprioriteit |
Snelle schakelsnelheid, lichtgewicht |
Geen lekkage, barstweerstand |
Typisch gebruiksscenario |
Logische poorten, pilootsignalen |
Lastdetectie, lierremmen |
Inkoopteams kijken vaak alleen naar de initiële aankoopprijs. Ervaren ingenieurs evalueren de Total Cost of Ownership (TCO). Materiaalkeuze bepaalt de levensduur, onderhoudsintervallen en vervangingskosten.
De externe behuizing beschermt de interne logica tegen omgevingsschade en barstdruk.
Messing en aluminium vertegenwoordigen de industriestandaard voor lichtgewicht toepassingen. Ze zijn zeer kosteneffectief. U moet ze specificeren voor standaard pneumatische toepassingen binnenshuis. Aluminium werpt snel warmte af, terwijl messing bestand is tegen milde corrosie.
Roestvrij staal brengt veel hogere initiële kosten met zich mee. Het levert echter een aanzienlijk lagere TCO op in agressieve omgevingen. Corrosieve atmosferen vernietigen aluminium. Onderzeese hete standby-systemen vereisen roestvrij staal van kwaliteit 316 om blootstelling aan zout water te overleven. Extreme hydraulische druk vereist ook staal om catastrofale lichaamsbreuken te voorkomen.
De bewegende interne barrière heeft twee primaire vormen. Elk heeft unieke mechanische eigenschappen.
Stalen kogels bieden ongelooflijke duurzaamheid. Ze beschikken over een eenvoudige, waterdichte geometrie. Ze zijn bestand tegen slijtage en kunnen beter omgaan met fijnstof dan complexe vormen. Ze kunnen echter bij bepaalde stroomsnelheden trillen.
Nauwkeurig bewerkte cilindrische spoelen zorgen voor superieure stroomeigenschappen. Ze glijden soepel in de boring. Dankzij de spoelen kunnen grotere vloeistofvolumes snel passeren. Helaas binden spoelen gemakkelijk. Als er vuil in het systeem komt, klemt een spoel tegen de boorwand.
Afdichtingen bepalen de interne leksnelheid. U moet de afdichtingschemie afstemmen op de vloeistof.
Elastomeren zoals Nitril (Buna-N) en Viton zorgen voor een uitstekende valdichte afdichting. Nitril werkt perfect voor standaard minerale oliën en omgevingstemperaturen. Viton kan omgaan met agressieve synthetische vloeistoffen en hoge temperaturen. Elastomeren worden na verloop van tijd afgebroken en moeten uiteindelijk worden vervangen.
Metaal-op-metaal afdichting elimineert rubber volledig. Zittingen van gehard staal tegen gehard staal. We gebruiken deze methode voor extreme temperaturen of agressieve chemicaliën. Houd er rekening mee dat metaal-op-metaal-afdichtingen zelden geen lekkage bereiken. Ze laten door hun ontwerp een lichte vloeistoflekkage toe. De integriteit van de afdichting heeft een directe invloed op de onderhoudsfrequentie.
Elke vloeistoflogische component heeft inherente sterke en zwakke punten. U moet risicobeperkende strategieën rond bekende kwetsbaarheden ontwerpen om betrouwbaarheid op de lange termijn te garanderen.
Deze units vereisen absoluut geen externe elektronische aansturing. Solenoïden zijn doorgebrand. Kabelbomen knappen. Software crasht. Deze mechanische logica werkt puur op vloeistoffysica. Het blijft zeer veerkrachtig in scenario's van totaal stroomverlies. Wanneer de hoofdstroom uitvalt, duwt de back-up accu de barrière eenvoudigweg automatisch omver.
Moderne schakelingen vereisen compacte oplossingen. Het vereenvoudigde ontwerp maakt directe integratie in actuatorpoorten mogelijk. U kunt het apparaat rechtstreeks in een cilinder draaien. Dit elimineert overtollig leidingwerk, vermindert lekpunten en verkleint de totale machinevoetafdruk.
Puin ruïneert vloeistofsystemen. Verontreiniging blijft de belangrijkste oorzaak van interne binding. Vuil, metaalspaanders of beschadigde afdichtingsfragmenten kunnen ervoor zorgen dat de shuttle halverwege de slag blijft hangen. Wanneer het blijft plakken, omzeilt de vloeistof de logische poort volledig.
Mitigatiestrategie: Implementeer verplichte upstreamfiltratievereisten. Houd u aan de strikte ISO 4406-codes voor vloeistofreinheid. Installeer hoogwaardige drukfilters vóór de inlaten om deeltjes op te vangen voordat ze de logische poort bereiken.
Afdichtingen verslijten uiteindelijk. Hoge cyclussnelheden versnellen deze degradatie. Wanneer afdichtingen falen, stroomt er vloeistof langs de barrière. Hierdoor ontstaat kruisbesmetting tussen de twee onafhankelijke inlaatcircuits. Een lek hier kan een noodaccumulator drukloos maken.
Mitigatiestrategie: Specificeer kleppen die gebruik maken van lekvrije schotelontwerpen voor zeer gevoelige toepassingen. Plan routinematige drukvervaltests om de gezondheid van afdichtingen gedurende de operationele levensduur te monitoren.
De overgang van theoretisch ontwerp naar daadwerkelijke inkoop vereist strikte evaluatiecriteria. U moet uw systeemvereisten vertalen naar tastbare leveranciersspecificaties.
Raad nooit de poortgrootte. U moet aanvaardbare drukvallen (ΔP) berekenen over het verwachte stroombereik. Metrieken voor de stroomcoëfficiënt (Cv) bepalen hoeveel vloeistof de geometrie doorlaat. Als je de eenheid te klein maakt, creëer je een enorm knelpunt. Systeemhonger treedt op. Actuators zullen onregelmatig bewegen of er niet in slagen de vereiste kracht te genereren. Overdimensionering verspilt geld en verhoogt de responstijd.
De scheurdruk definieert de exacte differentiële kracht die nodig is om de barrière los te maken. Ervoor zorgen dat de geselecteerde klep gevoelig genoeg is, blijft van cruciaal belang. Als uw back-upsysteem een differentieel van 5 psi genereert, zal een klep die 10 psi nodig heeft om te kraken nooit verschuiven. Zorg ervoor dat de kraakdruk exact overeenkomt met het specifieke drukverschilprofiel van uw systeem.
Houd uw leveranciers verantwoordelijk. Gebruik deze checklist tijdens de aanbestedingsfase:
Transparante gegevens: Bieden ze uitgebreide stroom- versus drukvalgrafieken? Vermijd dat leveranciers vertrouwen op single-point flowschattingen.
Maatwerk: Zijn aangepaste kraakdrukken op aanvraag verkrijgbaar? Kunnen zij hybride materialen leveren voor ongebruikelijke chemische mengsels?
Standaardisatie: Bewijst het product dat het voldoet aan de relevante ISO-normen voor vloeistoftechnologie (bijv. ISO 1219)?
Traceerbaarheid: Kunnen ze materiaaltestrapporten (MTR's) leveren voor extreme toepassingen?
Begeleid uw uiteindelijke beslissing door uw primaire pijnpunt rechtstreeks in kaart te brengen op het specificatieblad. Ga niet achter generieke functies aan. Identificeer uw grootste risico. Is uw prioriteit absolute lekpreventie? Focus op schotelontwerpen en Viton-afdichtingen. Heeft u snelle responstijden nodig? Zoek naar lichtgewicht aluminium spoelen en een lage scheurdruk. Is chemische resistentie uw grootste zorg? Filter uw zoekopdracht uitsluitend op 316 roestvrijstalen behuizingen.
Begrijpen hoe het interne mechanisme werkt, is slechts uw basislijn. Een functioneel OF-poortconcept betekent niets als de hardware onder druk faalt. Echt technisch succes ligt in het afstemmen van de specifieke drukdrempels, metalen materialen en interne geometrie op de exacte eisen van uw circuit.
Bruikbare volgende stappen:
Bereken uw maximaal aanvaardbare drukval voordat u door catalogi bladert.
Controleer uw bestaande stroomopwaartse filtratie om er zeker van te zijn dat deze voldoet aan de reinheidseisen.
Breng uw exacte faalscenario's in kaart om te bepalen of u veergerichte logica nodig heeft.
Evalueer alle chemische eigenschappen van vloeistoffen aan de hand van de compatibiliteitstabellen met elastomeren.
Stel uw stuklijst niet blindelings vast. We raden u ten zeerste aan om rechtstreeks contact op te nemen met de applicatie-engineeringteams. Vraag technische CAD-modellen aan om de fysieke spelingen te verifiëren. Controleer specifieke productgegevensbladen zorgvuldig om uw systeemontwerp te valideren voordat u inkooporders uitgeeft.
A: Ze werken volgens vergelijkbare principes van drukverschil, maar hun fundamentele logica verschilt. Een wisselklep selecteert actief tussen twee concurrerende vloeistofbronnen om één gedeelde uitlaat te voeden. Het fungeert als een OF-poort. Standaard dubbele terugslagkleppen voorkomen eenvoudigweg de terugstroom in een enkel rechtlijnig circuit. Ze beheren geen secundaire back-upbronnen.
A: Nee. Je kunt ze niet gebruiken om te mixen. Ingenieurs ontwerpen ze uitsluitend voor circuitisolatie en directionele controle. De interne barrière blokkeert fysiek de ene inlaat terwijl de andere wordt geopend. Ze laten nooit beide inlaten tegelijkertijd stromen. Voor mengtoepassingen heeft u proportionele mengkranen nodig.
A: Onvolledig schakelen komt meestal voort uit drie problemen. Ten eerste kan het drukverschil te laag zijn om de interne wrijving te overwinnen. Ten tweede kan vloeistofverontreiniging de spoel tegen de boring binden. Ten derde kunnen de interne afdichtingen beschadigd zijn, waardoor vloeistofbypass mogelijk is. Controleer altijd uw stroomopwaartse filtratie en controleer of er voldoende drukgradiënten zijn.
