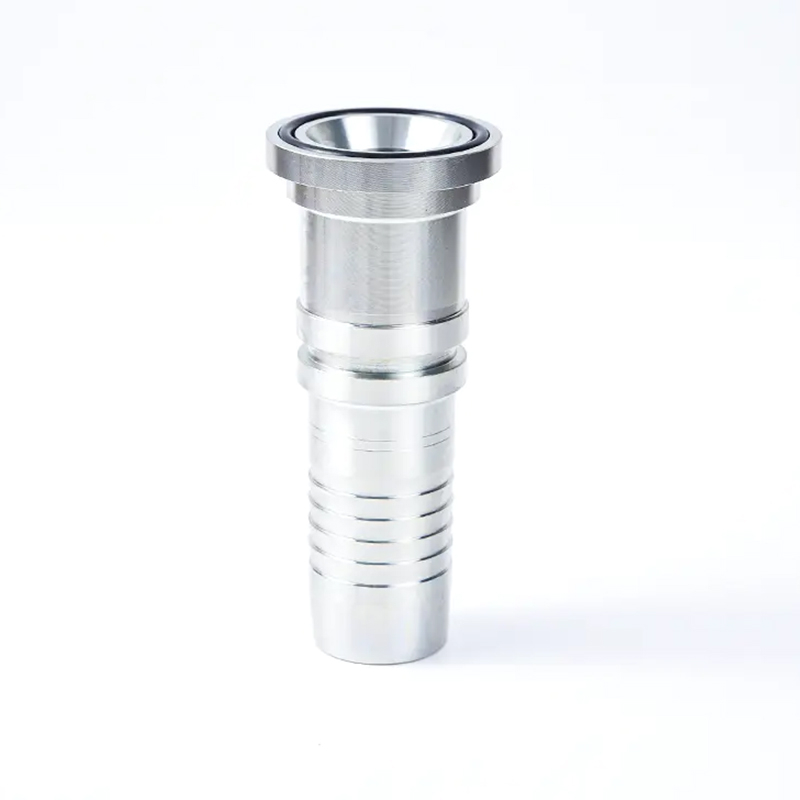

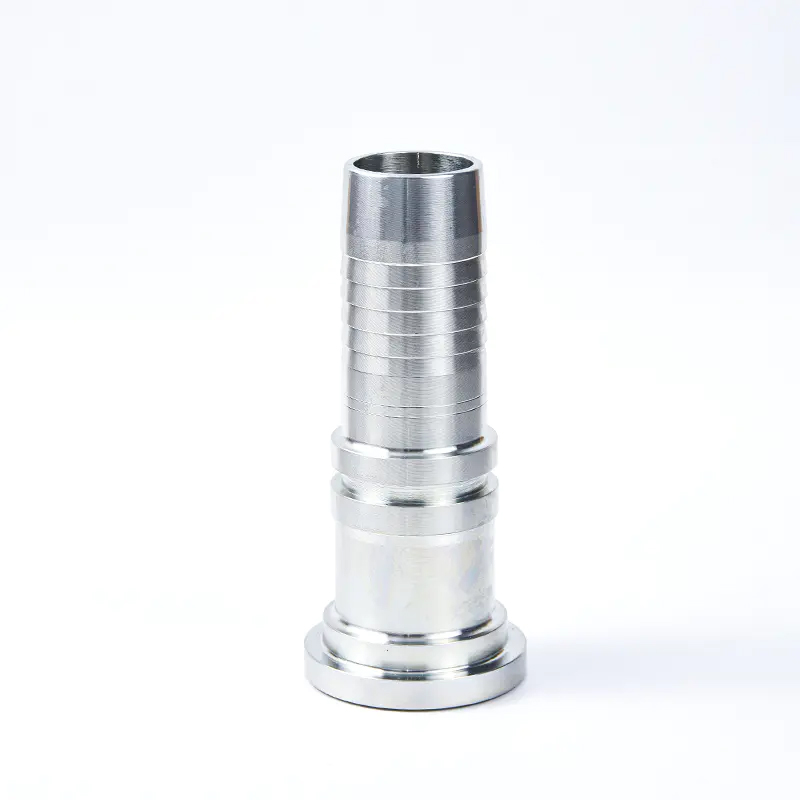

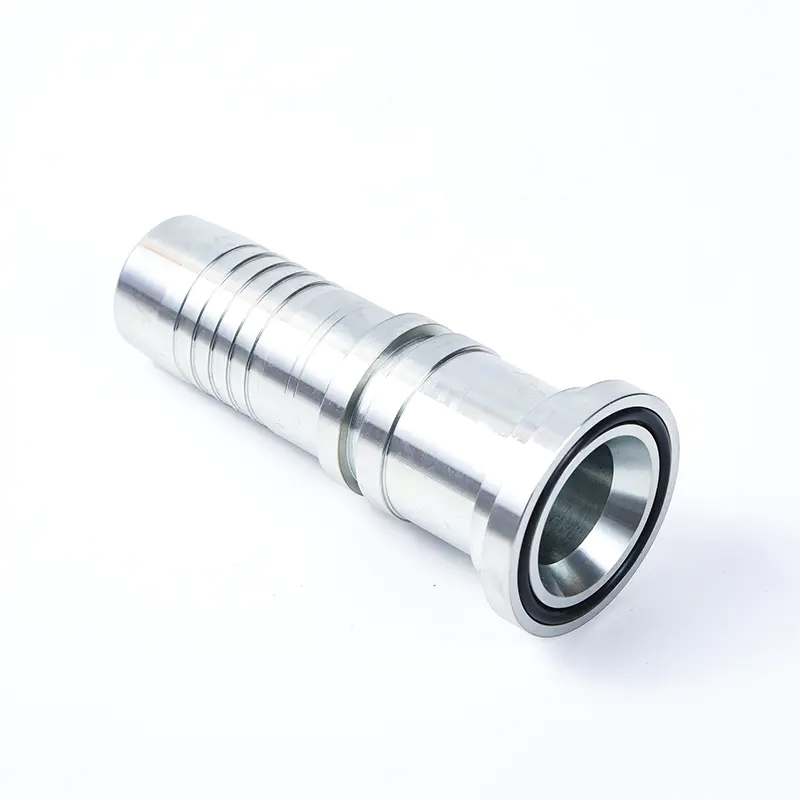

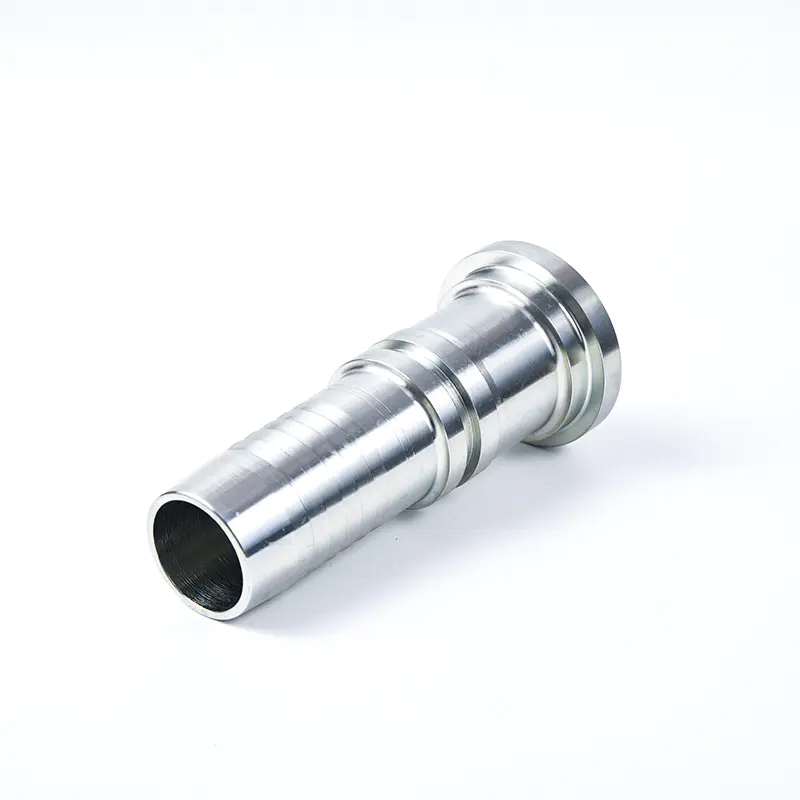

Фланцевая шланговая муфта 87311 — это тщательно разработанный компонент, предназначенный для обеспечения надежных и эффективных соединений в широком диапазоне применений, связанных с перекачкой жидкостей. На одном конце имеется легкая поверхность фланца SAE с давлением 3000 фунтов на квадратный дюйм, оснащенная уплотнительным кольцом в сочетании с разъемным фланцевым зажимом, который соответствует стандартам SAE J 518 и ISO 6162-1, обеспечивая надежное и герметичное соединение с совместимыми фланцевыми компонентами. Другой конец предназначен для беспрепятственного соединения со стандартными шлангами, такими как SAE 100 и EN853, что обеспечивает исключительную универсальность для интеграции в различные промышленные установки.
Ключевой особенностью этой муфты является цельная втулка, которая играет решающую роль в повышении надежности соединения. Эта интегрированная конструкция сводит к минимуму потенциальные точки отказа, обеспечивая стабильную производительность даже в сложных условиях эксплуатации. Его долговечность дополнительно подтверждается его способностью выдерживать до миллиона импульсных испытаний, что является свидетельством его долгосрочной устойчивости и пригодности для многоцикловых применений, где надежность имеет первостепенное значение.
Фланцевое шланговое соединение 87311 доступно со стандартными соединительными сердечниками SAE 100, охватывающими размеры шлангов от 1/4 дюйма до 2 дюймов. Широкий диапазон размеров гарантирует, что он сможет удовлетворить разнообразные требования к шлангам, что делает его гибким выбором для таких отраслей, как производство, строительство и автомобилестроение, где важна эффективная передача жидкости.
Подводя итог, можно сказать, что фланцевая шланговая муфта 87311 сочетает в себе точность проектирования, соответствие международным стандартам и прочную цельную конструкцию, что делает ее идеальным решением для профессионалов, которым нужны надежные и высокопроизводительные соединения в жидкостных системах.

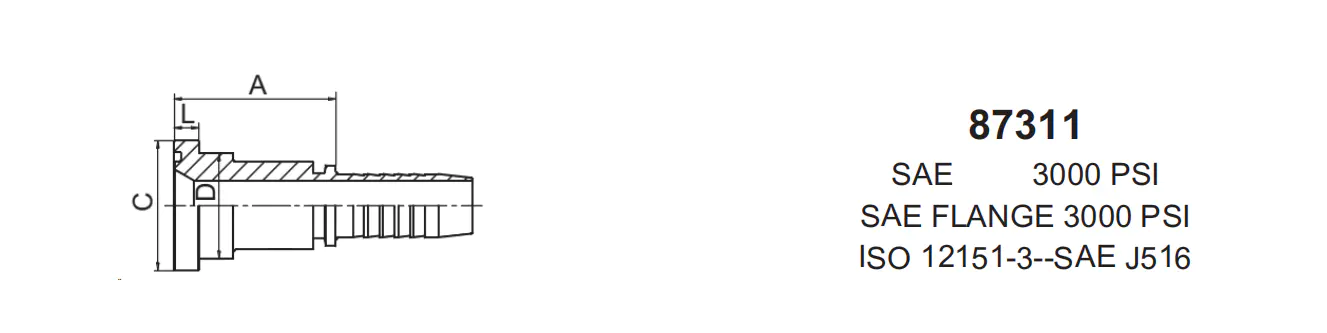

Спецификация
| НОМЕР ЧАСТИ | РАЗМЕР ФЛАНЕЦА | ШЛАНГ ОТВЕРСТИЕ | РАЗМЕРЫ | ||||
| DN | БРОСАТЬСЯ | А | С | Д | л | ||
| 87311-08-08 | 1/2 дюйма | 12 | 8 | 46 | 30.2 | 24 | 6.73 |
| 87311-12-08 | 3/4 дюйма | 12 | 8 | 47 | 38.1 | 31.7 | 6.73 |
| 87311-12-10 | 3/4 дюйма | 16 | 10 | 48 | 38.1 | 31.7 | 6.73 |
| 87311-12-12 | 3/4 дюйма | 20 | 12 | 48 | 38.1 | 31.7 | 6.73 |
| 87311-12-16 | 3/4 дюйма | 25 | 16 | 49 | 38.1 | 31.7 | 6.73 |
| 87311-16-12 | 1 ' | 20 | 12 | 51 | 44.4 | 38 | 8 |
| 87311-16-16 | 1 ' | 25 | 16 | 52 | 44.4 | 38 | 8 |
| 87311-16-20 | 1 ' | 32 | 20 | 53 | 44.4 | 38 | 8 |
| 87311-20-16 | 1,1/4 дюйма | 25 | 16 | 57 | 50.8 | 43 | 8 |
| 87311-20-20 | 1,1/4 дюйма | 32 | 20 | 58 | 50.8 | 43 | 8 |
| 87311-24-20 | 1,1/2 дюйма | 32 | 20 | 68 | 60.3 | 50 | 8 |
| 87311-24-24 | 1,1/2 дюйма | 40 | 24 | 68 | 60.3 | 50 | 8 |
| 87311-32-24 | 2' | 40 | 24 | 70 | 71.4 | 62 | 9.53 |
| 87311-32-32 | 2' | 50 | 32 | 70 | 71.4 | 62 | 9.53 |
| 87311-40-40 | 2,1/2 дюйма | 64 | 40 | 76 | 84.1 | 74 | 9.53 |
| Примечание: 1. Для использования с плетеными шлангами. 2. При использовании со спиральными шлангами номер серии фитинга — 873 12-xx-xx. |
|||||||
