Метрычная разьба 1 CM 1 DM з ушчыльняльнікам серыі GE-M

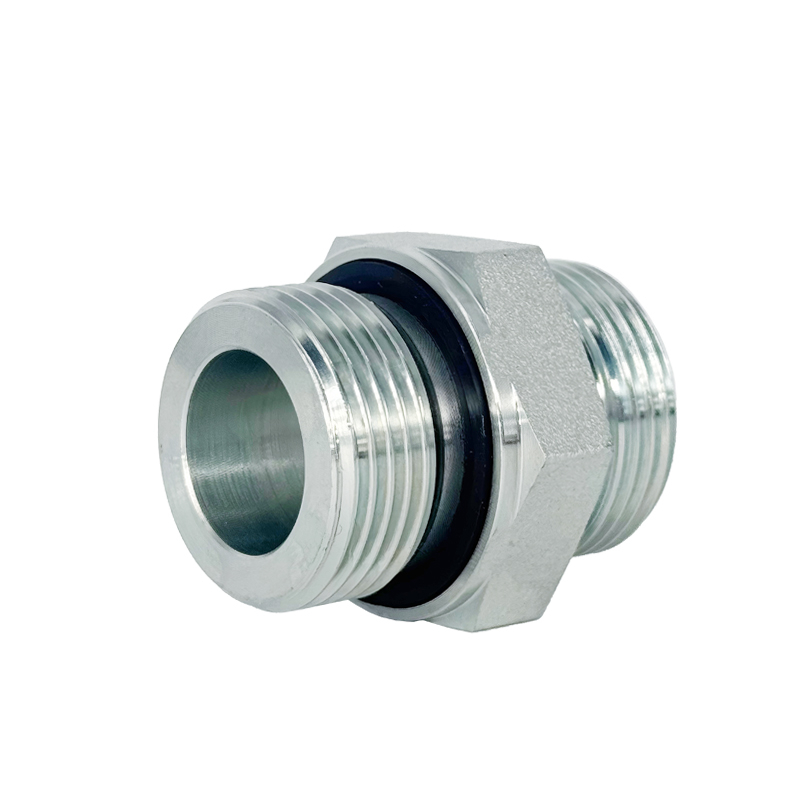

Гідраўлічны фітынг 1CM 1DM з метрычнай разьбой - гэта сумяшчальны з DIN/GB кампанент укуснага тыпу з ушчыльняльным ушчыльняльным кольцам. Даступны ў сядзенні 60°/конусе 24°, выкананым з нержавеючай сталі, ён забяспечвае герметычныя злучэнні для гідраўлічных/газавых сістэм, ідэальна падыходзіць для майнинга (нумары дэталяў: 1CM-WD/1DM-WD, /RN для поўных набораў). Гэта падобна на серыю GE-M ад Parker.

Наяўнасць:

Колькасць:



Запытайцеся Дадаць у кошык

Апісанне

Агляд прадукту

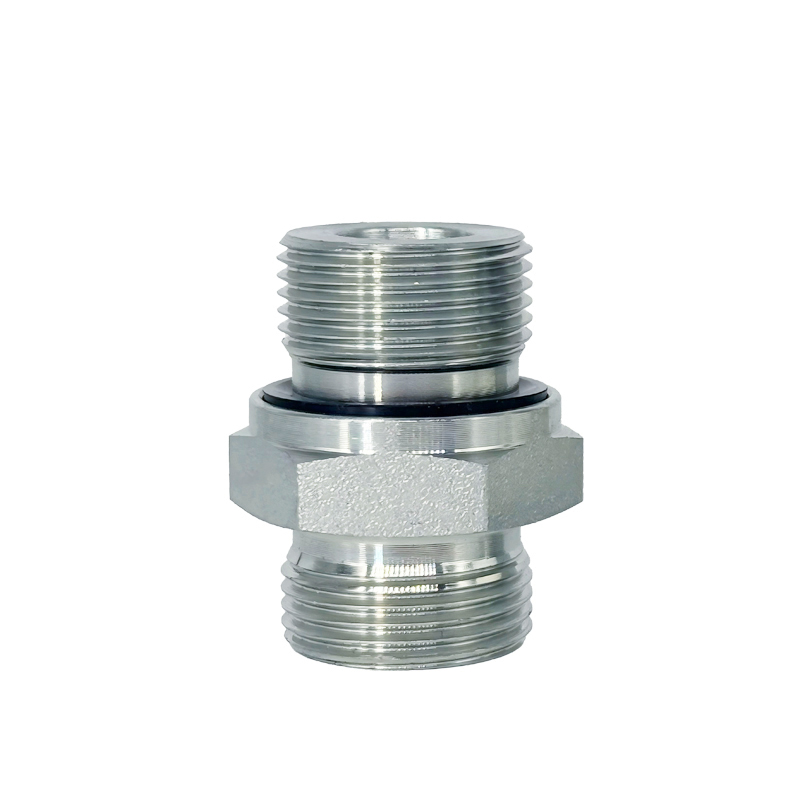

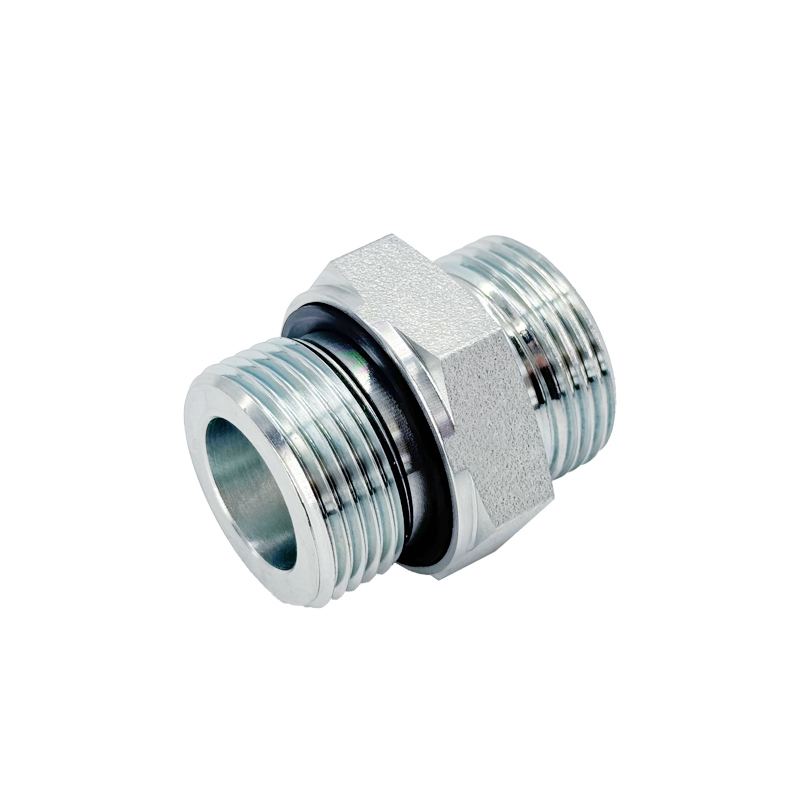

Фітынг з метрычнай разьбой 1CM / 1DM з ушчыльняльнікам - гэта кампактны гідраўлічны адаптар, прызначаны для надзейных разьбовых злучэнняў у гідраўлічных сістэмах і сістэмах перадачы вадкасці. Маючы метрычную вонкавую разьбу ў спалучэнні з убудаванай ушчыльняльнай шайбай, ён забяспечвае надзейнае ўшчыльненне без уцечак без неабходнасці дадатковых ушчыльняючых кампанентаў падчас мантажу.

Распрацаваная для прыкладанняў, якія патрабуюць стабільнага ўтрымання ціску і спрошчанай зборкі, структура ўшчыльняльнага ўшчыльнення паляпшае кансістэнцыю ўшчыльнення, адначасова скарачаючы час ўстаноўкі і складанасць абслугоўвання. Фітынг даступны з канфігурацыяй сядзення 24° або 60° у адпаведнасці з рознымі стандартамі гідраўлічнага злучэння.

Вырабленая ў адпаведнасці са стандартамі DIN і GB, серыя GE-M забяспечвае дакладнасць памераў, надзейную ўзаемазаменнасць і стабільную герметычнасць у прамысловых гідраўлічных сістэмах.

1CM 1DM 图纸

Структурныя перавагі

У адрозненне ад звычайных разьбовых перахаднікоў, якія абапіраюцца толькі на ўшчыльненне разьбы, у фітынгу 1CM / 1DM выкарыстоўваецца ўшчыльняльнае ўшчыльненне для стварэння тарцовага ўшчыльнення на паверхні злучэння. Такая канструкцыя значна павышае ўстойлівасць да вібрацыі, ваганняў ціску і цеплавога пашырэння, зніжаючы рызыку мікраўцечак пры працяглай эксплуатацыі.

Яго кампактная структура з разьбой робіць яго прыдатным для ўстаноўкі ў абмежаваных месцах, захоўваючы трывалае механічнае злучэнне і стабільную надзейнасць герметызацыі.

Тэхнічныя характарыстыкі

Тып прадукту: Гідраўлічны адаптар з метрычнай разьбой
Серыя: GE-M / 1CM / 1DM
Тып злучэння: метрычная вонкавая разьба
Тып пломбы: пячатка
Тып сядзення: 24° конус / 60° сядзенне
Стандарты: DIN / GB
Матэрыял: вугляродзістая сталь / нержавеючая сталь Дадаткова
Апрацоўка паверхні: ацынкаваная / Zn-Ni дадаткова
Прыдатныя носьбіты: гідраўлічнае масла, газ, прамысловыя вадкасці

ЧАСТКА NO.	НІТКА		ТРУБКА О . Д .	ПАМЕРЫ					МПа
ЧАСТКА NO.	Э	Ф	D1	Б	I1	L1	S1	S2	МПа
1CM-12-10WD	M12X1,5	M10X1	6	8	8.5	23	14	14	31.5 L серыя
1CM-14-12WD	M14X1,5	M12X1,5	8	12	10	25	17	17
1CM-16-12WD	M16X1,5	M12X1,5	10	12	11	25	17	19
1CM-16-14WD	M16X1,5	M14X1,5	10	12	11	26	19	19
1CM-16-18WD	M16X1,5	M18X1,5	10	12	12.5	27	24	19
1CM-18-16WD	M18X1,5	M16X1,5	12	12	12.5	27	22	22
1CM-18WD	M18X1,5	M18X1,5	12	12	12.5	27	24	22
1CM-18-22WD	M18X1,5	M22X1,5	12	14	14	29	27	22
1CM-22-18WD	M22X1,5	M18X1,5	15	12	13.5	29	24	27
1CM-22WD	M22X1,5	M22X1,5	15	14	15	30	27	27
1CM-26-22WD	M26X1,5	M22X1,5	18	14	14.5	31	27	32
1CM-30-26WD	M30X2	M26X1,5	22	16	16.5	33	32	36	16 L серыя
1CM-30-27WD	M30X2	M27X2	22	16	16.5	33	32	36
1CM-36-33WD	M36X2	M33X2	28	18	17.5	34	41	41
1CM-45-42WD	M45×2	M42×2	35	20	17.5	39	50	50
1CM-52-48WD	M52X2	M48X2	42	22	19	42	55	60
1DM-14-12WD	M14X1,5	M12X1,5	6	12	13	28	17	17	63 Серыя S
1DM-16-14WD	M16X1,5	М14×1,5	8	12	15	30	19	19
1ДМ-18-16ВД	M18X1,5	M16X1,5	10	12	15	31	22	22
1ДМ-20-18ВД	M20X1,5	M18X1,5	12	12	17	33	24	24
1ДМ-22-20ВД	M22X1,5	M20X1,5	14	14	19	37	27	27
1ДМ-24-22ВД	M24X1,5	M22X1,5	16	14	18.5	37	27	30	40 Серыя S
1ДМ-30-27ВД	M30X2	M27X2	20	16	20.5	42	32	36
1ДМ-36-33ВД	M36X2	M33X2	25	18	23	47	41	46
1DM-42WD	M42X2	M42X2	30	20	23.5	50	50	50
1ДМ-52-48ВД	M52X2	M48X2	38	22	26	57	55	60	31.5 S серыя
Заўвага: у выпадку, калі вы хочаце замовіць адаптар у поўным камплекце з нарэзным кольцам і гайкай, неабходна ўставіць суфікс 'RN' пасля нашага нумара дэталі, напрыклад 1DM-20-18WD/RN.
