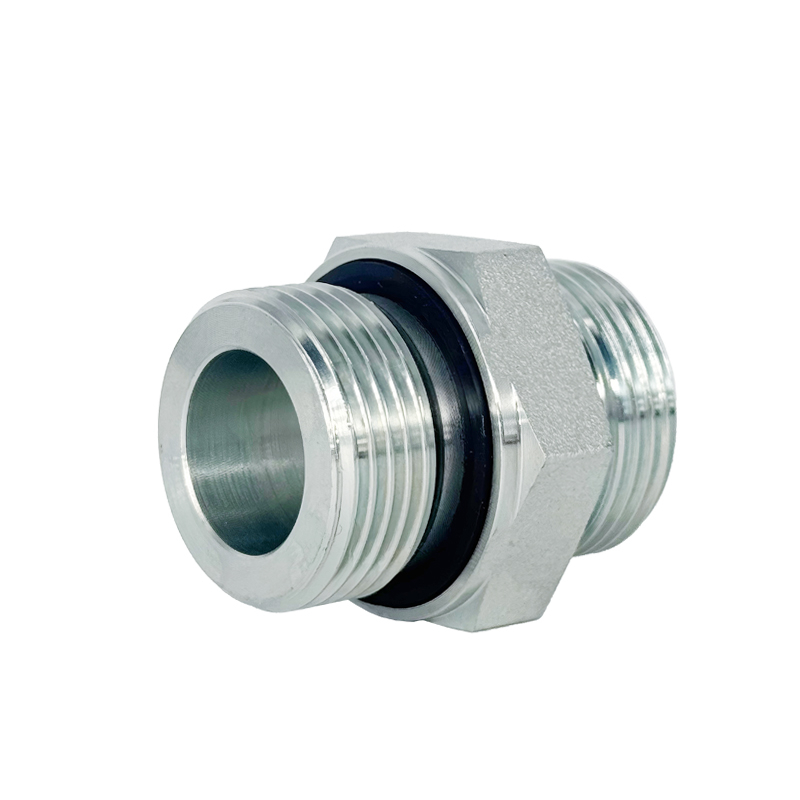

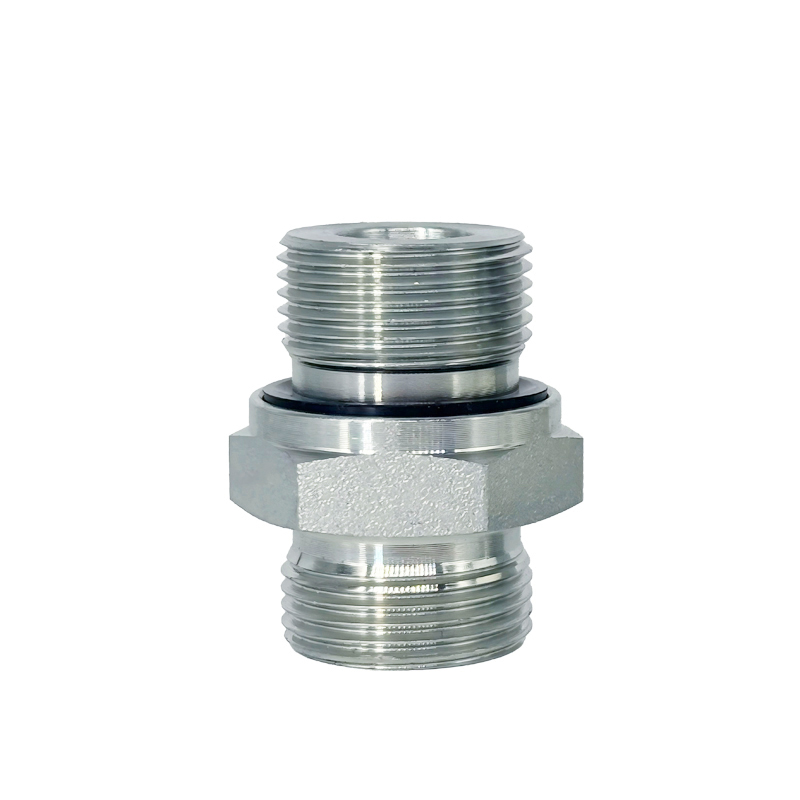

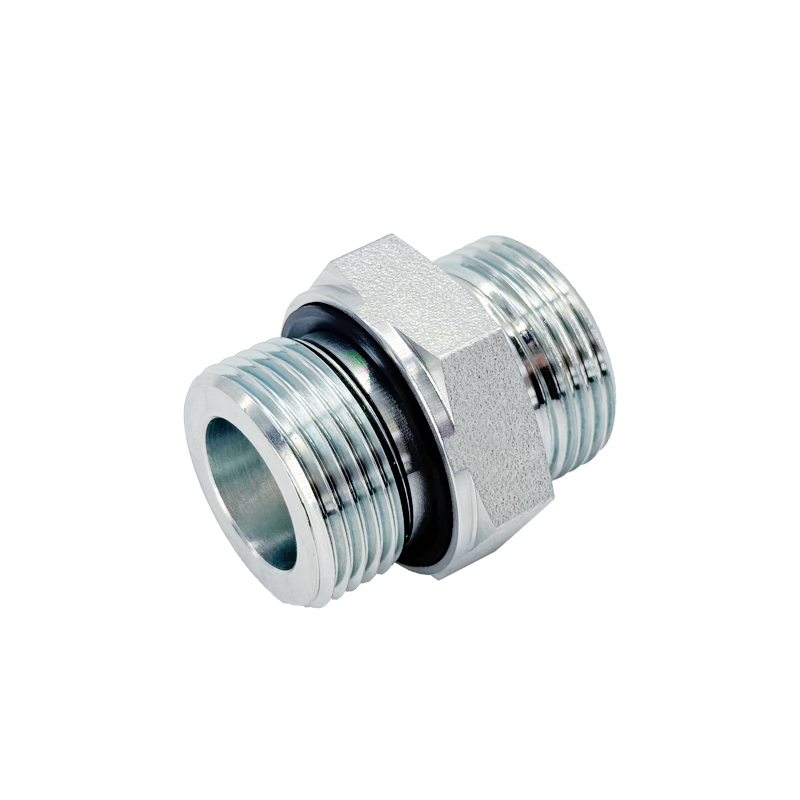

1 CM 1 DM metrische draad met vaste afdichting GE-M-serie

Productoverzicht

De 1CM / 1DM metrische schroefdraadfitting met vaste afdichting is een compacte hydraulische adapter ontworpen voor veilige schroefdraadverbindingen in hydraulische en vloeistofoverdrachtsystemen. Met een metrische buitendraad in combinatie met een geïntegreerde afdichtring zorgt het voor een betrouwbare lekvrije afdichting zonder dat er tijdens de installatie extra afdichtingscomponenten nodig zijn.

Ontworpen voor toepassingen die een stabiel drukbehoud en een vereenvoudigde montage vereisen, verbetert de captive seal-structuur de consistentie van de afdichting, terwijl de installatietijd en de onderhoudscomplexiteit worden verminderd. De fitting is verkrijgbaar met een conusconfiguratie van 24° of een zitting van 60° om te voldoen aan verschillende hydraulische aansluitnormen.

De GE-M-serie is vervaardigd volgens DIN- en GB-normen en garandeert maatnauwkeurigheid, betrouwbare uitwisselbaarheid en stabiele afdichtingsprestaties in industriële hydraulische systemen.

Structurele voordelen

In tegenstelling tot conventionele schroefdraadadapters die alleen afhankelijk zijn van schroefdraadafdichting, gebruikt de 1CM / 1DM-fitting een vaste afdichting om vlakafdichting op het verbindingsoppervlak te creëren. Dit ontwerp verbetert de weerstand tegen trillingen, drukschommelingen en thermische uitzetting aanzienlijk, waardoor het risico op microlekkage bij langdurig gebruik wordt verminderd.

De compacte structuur met schroefdraad maakt hem geschikt voor installaties waar de ruimte beperkt is, terwijl de sterke mechanische verbinding en consistente afdichtingsbetrouwbaarheid behouden blijven.

Technische specificaties

• Producttype: Hydraulische adapter met metrische schroefdraad

• Serie: GE-M / 1CM / 1DM

• Verbindingstype: metrische buitendraad

• Afdichtingstype: Gevangen afdichting

• Zittingtype: 24° kegel / 60° zitting

• Normen: DIN / GB

• Materiaal: koolstofstaal / roestvrij staal optioneel

• Oppervlaktebehandeling: verzinkt / Zn-Ni optioneel

• Toepasselijke media: hydraulische olie, gas, industriële vloeistoffen

ONDERDEELNR.	DRAAD		BUIS O. D .		AFMETINGEN						MPa
	E	F	D1		B	ik1	L1	S1	S2
1CM-12-10WD	M12X1,5	M10X1	6		8	8.5	23	14	14		31.5 L-serie
1CM-14-12WD	M14X1,5	M12X1,5	8		12	10	25	17	17
1CM-16-12WD	M16X1,5	M12X1,5	10		12	11	25	17	19
1CM-16-14WD	M16X1,5	M14X1,5	10		12	11	26	19	19
1CM-16-18WD	M16X1,5	M18X1,5	10		12	12.5	27	24	19
1CM-18-16WD	M18X1,5	M16X1,5	12		12	12.5	27	22	22
1CM-18WD	M18X1,5	M18X1,5	12		12	12.5	27	24	22
1CM-18-22WD	M18X1,5	M22X1,5	12		14	14	29	27	22
1CM-22-18WD	M22X1,5	M18X1,5	15		12	13.5	29	24	27
1CM-22WD	M22X1,5	M22X1,5	15		14	15	30	27	27
1CM-26-22WD	M26X1,5	M22X1,5	18		14	14.5	31	27	32
1CM-30-26WD	M30X2	M26X1,5	22		16	16.5	33	32	36		16 L-serie
1CM-30-27WD	M30X2	M27X2	22		16	16.5	33	32	36
1CM-36-33WD	M36X2	M33X2	28		18	17.5	34	41	41
1CM-45-42WD	M45×2	M42×2	35		20	17.5	39	50	50
1CM-52-48WD	M52X2	M48X2	42		22	19	42	55	60
1DM-14-12WD	M14X1,5	M12X1,5	6		12	13	28	17	17		63 S-serie
1DM-16-14WD	M16X1,5	M14×1,5	8		12	15	30	19	19
1DM-18-16WD	M18X1,5	M16X1,5	10		12	15	31	22	22
1DM-20-18WD	M20X1,5	M18X1,5	12		12	17	33	24	24
1DM-22-20WD	M22X1,5	M20X1,5	14		14	19	37	27	27
1DM-24-22WD	M24X1,5	M22X1,5	16		14	18.5	37	27	30		40 S-serie
1DM-30-27WD	M30X2	M27X2	20		16	20.5	42	32	36
1DM-36-33WD	M36X2	M33X2	25		18	23	47	41	46
1DM-42WD	M42X2	M42X2	30		20	23.5	50	50	50
1DM-52-48WD	M52X2	M48X2	38		22	26	57	55	60		31.5 S-serie
Opmerking:Als u de adapter in een complete set met snijring en moer wilt bestellen, is het noodzakelijk om het achtervoegsel 'RN' achter ons onderdeelnummer in te voegen, bijvoorbeeld 1DM-20-18WD/RN.
