ข้อต่อเกลียวเมตริกขนาด 1CM / 1DM พร้อมซีลแบบ Captive เป็นอะแดปเตอร์ไฮดรอลิกขนาดกะทัดรัดที่ออกแบบมาเพื่อการเชื่อมต่อแบบเกลียวที่ปลอดภัยในระบบส่งผ่านไฮดรอลิกและของเหลว โดดเด่นด้วยเกลียวตัวผู้แบบเมตริกรวมกับแหวนรองซีลในตัว ช่วยให้การซีลไร้รอยรั่วที่เชื่อถือได้ โดยไม่ต้องใช้ส่วนประกอบการซีลเพิ่มเติมระหว่างการติดตั้ง
ออกแบบมาสำหรับการใช้งานที่ต้องการการรักษาแรงดันที่มั่นคงและการประกอบที่เรียบง่าย โครงสร้างซีลแบบเชลยช่วยปรับปรุงความสม่ำเสมอในการซีล ในขณะเดียวกันก็ลดเวลาในการติดตั้งและความซับซ้อนในการบำรุงรักษา ข้อต่อมีให้เลือกทั้งแบบกรวย 24° หรือที่นั่งแบบ 60° เพื่อให้เหมาะกับมาตรฐานการเชื่อมต่อไฮดรอลิกที่แตกต่างกัน
ผลิตตามมาตรฐาน DIN และ GB ซีรีส์ GE-M ช่วยให้มั่นใจในความแม่นยำของขนาด ความสามารถในการเปลี่ยนแทนกันได้ที่เชื่อถือได้ และประสิทธิภาพการซีลที่มั่นคงทั่วทั้งระบบไฮดรอลิกอุตสาหกรรม
ต่างจากอะแดปเตอร์แบบเกลียวทั่วไปที่ต้องอาศัยการซีลเกลียวเพียงอย่างเดียว ข้อต่อ 1CM / 1DM ใช้ซีลแบบเชลยเพื่อสร้างการซีลใบหน้าที่พื้นผิวการเชื่อมต่อ การออกแบบนี้ช่วยเพิ่มความต้านทานต่อการสั่นสะเทือน ความผันผวนของแรงดัน และการขยายตัวทางความร้อนได้อย่างมาก ซึ่งช่วยลดความเสี่ยงของการรั่วไหลระดับไมโครในการทำงานระยะยาว
โครงสร้างเกลียวที่กะทัดรัดทำให้เหมาะสำหรับการติดตั้งในพื้นที่จำกัด ในขณะที่ยังคงการเชื่อมต่อทางกลที่แข็งแกร่งและความน่าเชื่อถือในการปิดผนึกที่สม่ำเสมอ
ประเภทสินค้า: อะแดปเตอร์ไฮดรอลิกเกลียวเมตริก
ซีรี่ส์: GE-M / 1CM / 1DM
ประเภทการเชื่อมต่อ: ด้ายชายเมตริก
ประเภทซีล: ซีลเชลย
ประเภทที่นั่ง: กรวย 24° / ที่นั่ง 60°
มาตรฐาน: DIN/GB
วัสดุ: เหล็กกล้าคาร์บอน / สแตนเลสเสริม
การรักษาพื้นผิว: ชุบสังกะสี / Zn-Ni เป็นตัวเลือก
สื่อที่ใช้บังคับ: น้ำมันไฮดรอลิก, แก๊ส, ของเหลวอุตสาหกรรม

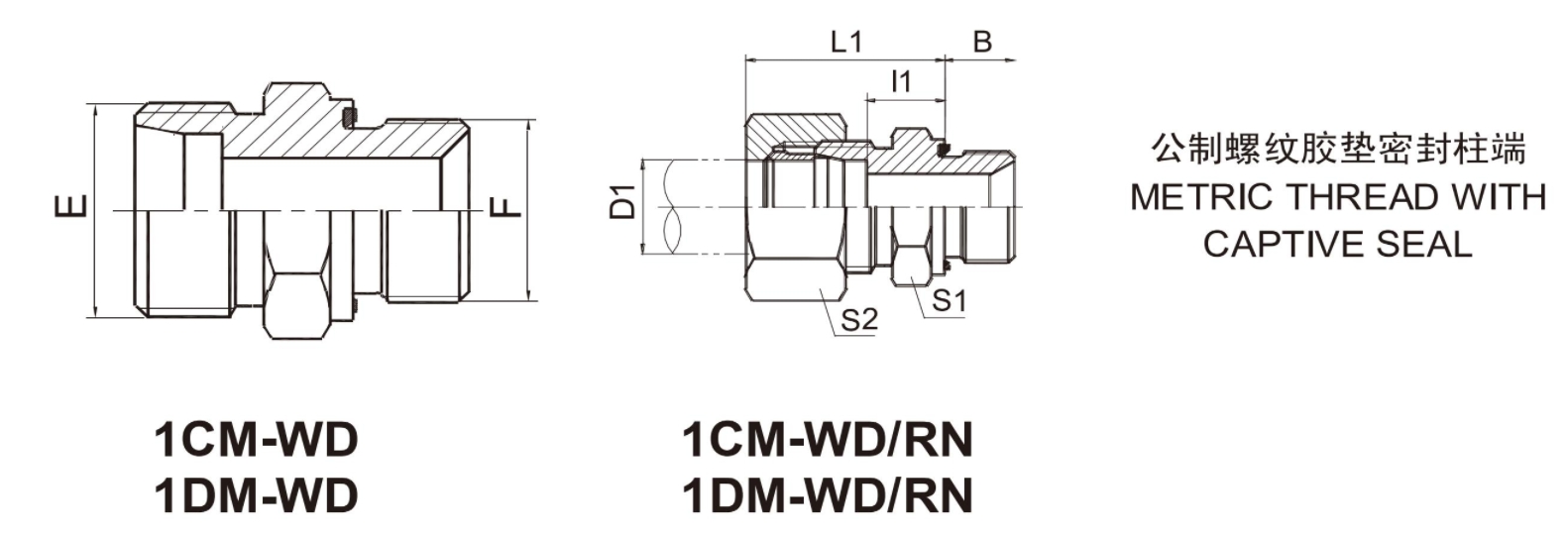

| หมายเลขชิ้นส่วน | ด้าย | ทูปโอ ดี | ขนาด | MPa | |||||||
| อี | เอฟ | D1 | บี | I1 | L1 | S1 | เอส2 | ||||
| 1CM-12-10WD | M12X1.5 | M10X1 | 6 | 8 | 8.5 | 23 | 14 | 14 | 31.5 ซีรีย์ L |
||
| 1CM-14-12WD | M14X1.5 | M12X1.5 | 8 | 12 | 10 | 25 | 17 | 17 | |||
| 1CM-16-12WD | M16X1.5 | M12X1.5 | 10 | 12 | 11 | 25 | 17 | 19 | |||
| 1CM-16-14WD | M16X1.5 | M14X1.5 | 10 | 12 | 11 | 26 | 19 | 19 | |||
| 1CM-16-18WD | M16X1.5 | M18X1.5 | 10 | 12 | 12.5 | 27 | 24 | 19 | |||
| 1CM-18-16WD | M18X1.5 | M16X1.5 | 12 | 12 | 12.5 | 27 | 22 | 22 | |||
| 1CM-18WD | M18X1.5 | M18X1.5 | 12 | 12 | 12.5 | 27 | 24 | 22 | |||
| 1CM-18-22WD | M18X1.5 | M22X1.5 | 12 | 14 | 14 | 29 | 27 | 22 | |||
| 1CM-22-18WD | M22X1.5 | M18X1.5 | 15 | 12 | 13.5 | 29 | 24 | 27 | |||
| 1CM-22WD | M22X1.5 | M22X1.5 | 15 | 14 | 15 | 30 | 27 | 27 | |||
| 1CM-26-22WD | M26X1.5 | M22X1.5 | 18 | 14 | 14.5 | 31 | 27 | 32 | |||
| 1CM-30-26WD | M30X2 | M26X1.5 | 22 | 16 | 16.5 | 33 | 32 | 36 | 16 ซีรีย์ L |
||
| 1CM-30-27WD | M30X2 | M27X2 | 22 | 16 | 16.5 | 33 | 32 | 36 | |||
| 1CM-36-33WD | M36X2 | M33X2 | 28 | 18 | 17.5 | 34 | 41 | 41 | |||
| 1CM-45-42WD | M45×2 | M42×2 | 35 | 20 | 17.5 | 39 | 50 | 50 | |||
| 1CM-52-48WD | M52X2 | M48X2 | 42 | 22 | 19 | 42 | 55 | 60 | |||
| 1DM-14-12WD | M14X1.5 | M12X1.5 | 6 | 12 | 13 | 28 | 17 | 17 | 63 เอส ซีรีส์ |
||
| 1DM-16-14WD | M16X1.5 | M14×1.5 | 8 | 12 | 15 | 30 | 19 | 19 | |||
| 1DM-18-16WD | M18X1.5 | M16X1.5 | 10 | 12 | 15 | 31 | 22 | 22 | |||
| 1DM-20-18WD | M20X1.5 | M18X1.5 | 12 | 12 | 17 | 33 | 24 | 24 | |||
| 1DM-22-20WD | M22X1.5 | M20X1.5 | 14 | 14 | 19 | 37 | 27 | 27 | |||
| 1DM-24-22WD | M24X1.5 | M22X1.5 | 16 | 14 | 18.5 | 37 | 27 | 30 | 40 เอส ซีรีส์ |
||
| 1DM-30-27WD | M30X2 | M27X2 | 20 | 16 | 20.5 | 42 | 32 | 36 | |||
| 1DM-36-33WD | M36X2 | M33X2 | 25 | 18 | 23 | 47 | 41 | 46 | |||
| 1DM-42WD | M42X2 | M42X2 | 30 | 20 | 23.5 | 50 | 50 | 50 | |||
1DM-52-48WD |
M52X2 | M48X2 | 38 | 22 | 26 | 57 | 55 | 60 | ซีรีส์ 31.5 เอส | ||
| หมายเหตุ:ในกรณีที่คุณสนใจที่จะสั่งซื้ออะแดปเตอร์แบบครบชุดพร้อมแหวนตัดและน็อต จำเป็นต้องใส่ส่วนต่อท้าย 'RN' หลังหมายเลขชิ้นส่วนของเรา เช่น 1DM-20-18WD/RN |
|||||||||||
