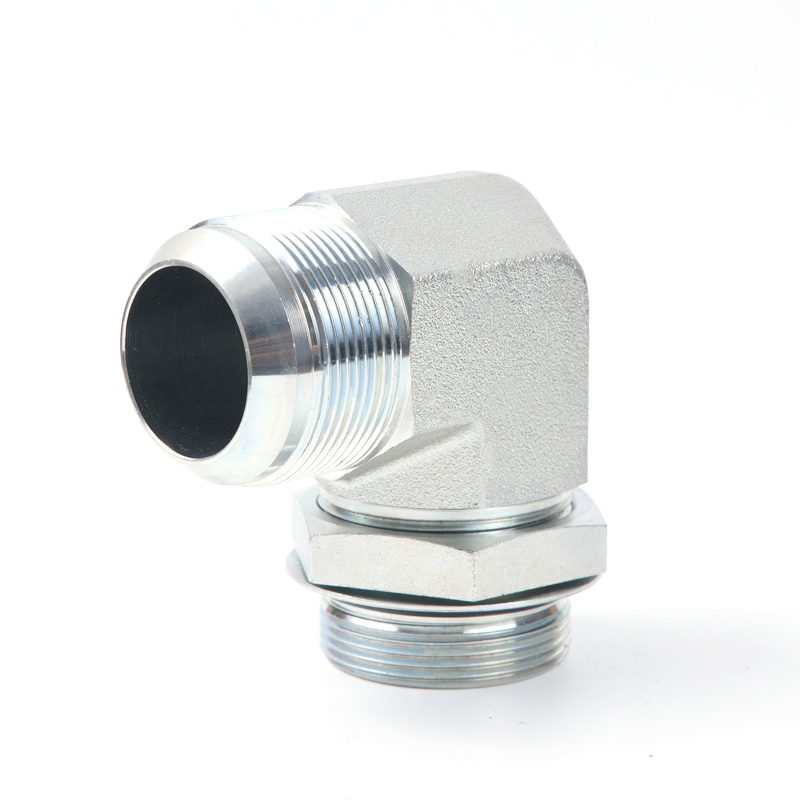

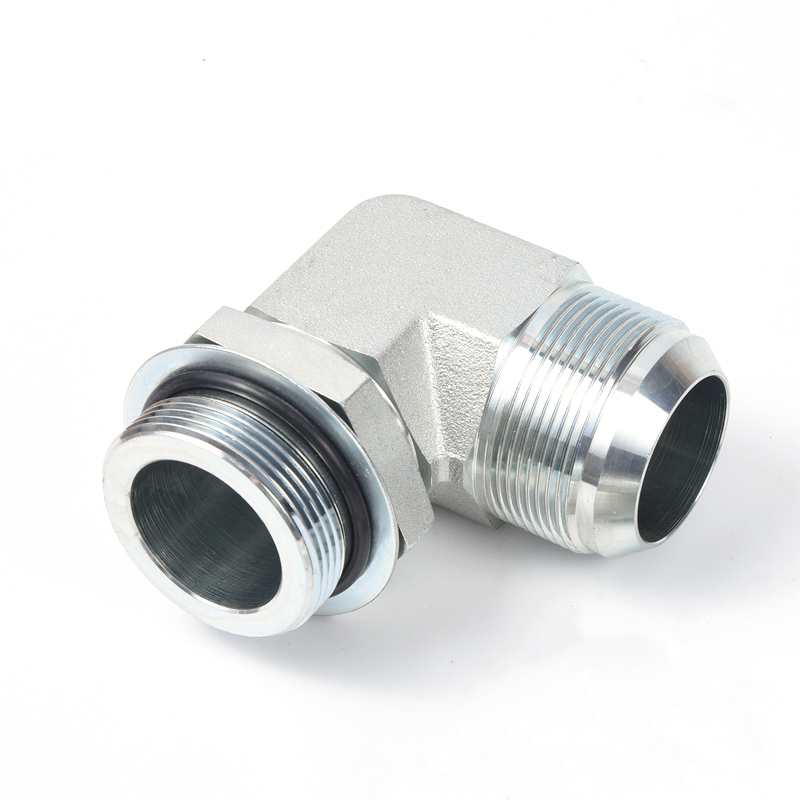

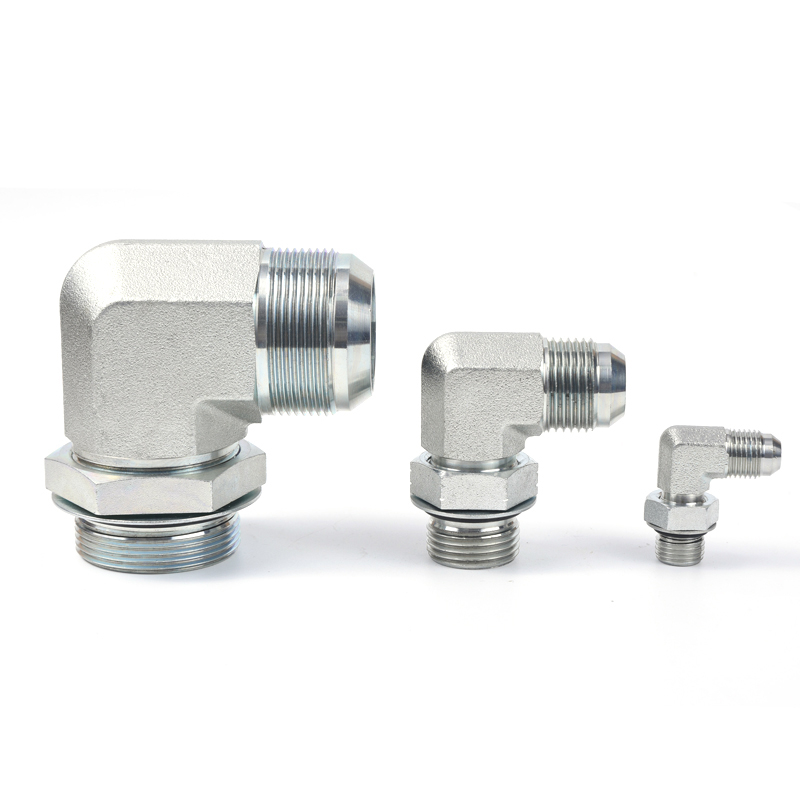

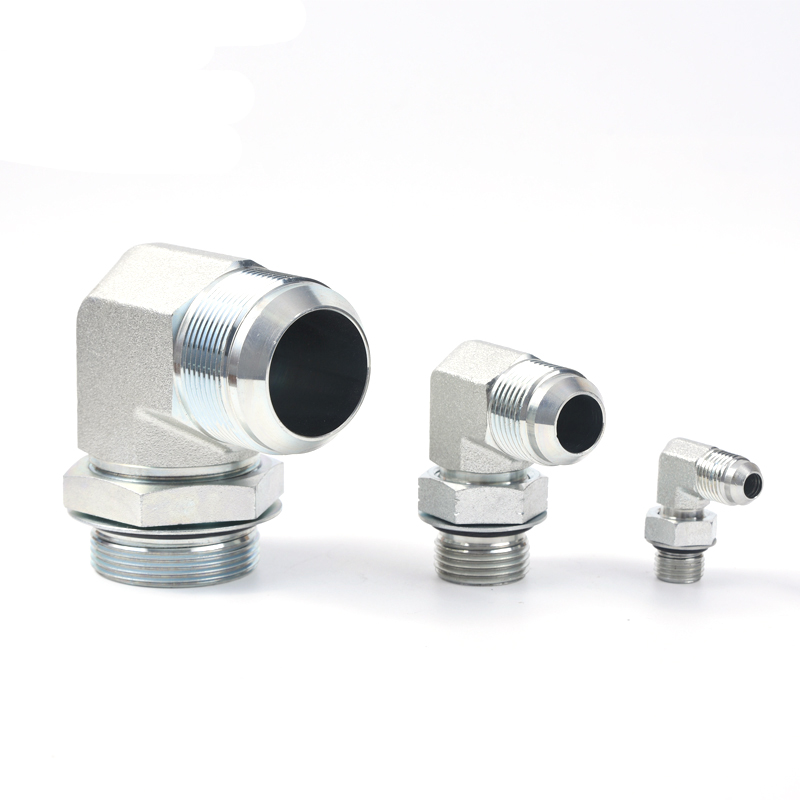

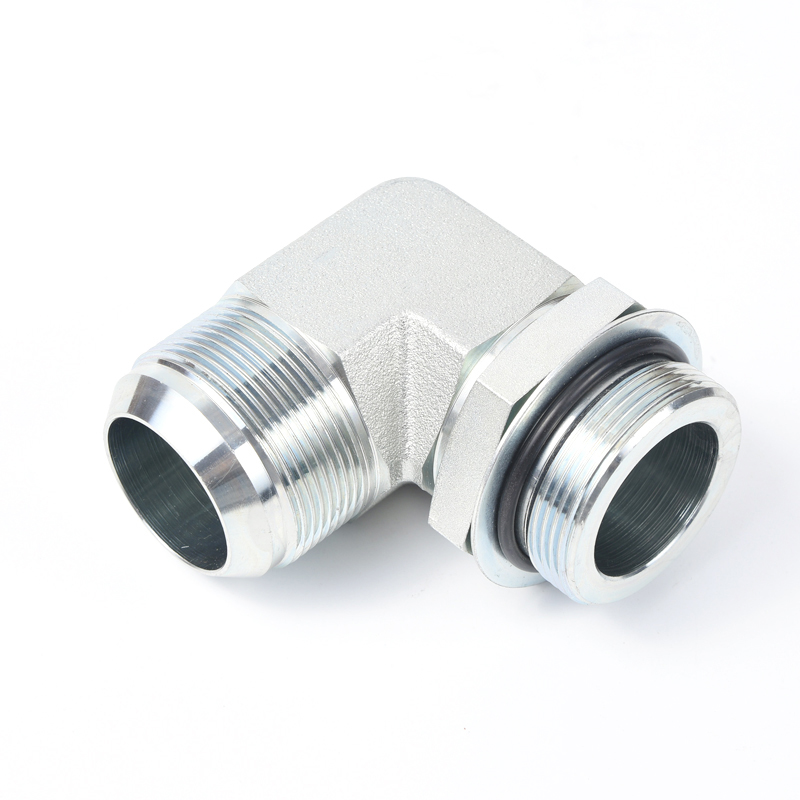

Рэгуляваная муфта пад прамым вуглом 1JO9-OG 90° US JIC - гэта высокаэфектыўны фітынг для гнуткіх накіраваных злучэнняў у гідраўлічных сістэмах. Ён шырока выкарыстоўваецца для прамысловага абсталявання, аўтамабільнай гідраўлікі і звышмоцнага абсталявання, ідэальна падыходзіць для ўстаноўкі з абмежаванай прасторай і патрабаваннямі да дакладнага выраўноўвання труб.
Ён мае структуру з падвойным канцом: адзін канец пастаўляецца з вонкавай разьбой US JIC і вонкавым канусам 74° для трывалага і ўстойлівага да ўцечак злучэння са стандартнымі кампанентамі JIC. Другі канец - гэта рэгуляваная вонкавая разьба SAE з ушчыльняльным кольцам, якая адпавядае ISO11926-3.
Рэгуляваная канструкцыя дазваляе на месцы выраўноўваць кут падчас мантажу. Не патрабуюцца спецыяльныя фітынгі, што спрашчае зборку і прадухіляе пашкоджанне труб, падыходзіць для складаных кампановак трубаправодаў.
Выраблена ў адпаведнасці з міжнароднымі стандартамі ISO8434-2, ISO11926 і SAE J514. Ён прапануе выдатную глабальную сумяшчальнасць і палягчае закупкі і абслугоўванне для міжнародных праектаў.
Разлічаны на максімальны працоўны ціск 420 бар (6000 PSI). Надзейная канструкцыя супрацьстаіць зносу, выкліканаму гідраўлічнымі вадкасцямі і шматразовай рэгуляваннем, забяспечваючы надзейную працяглую працу і скарачаючы час прастояў.
Ён падыходзіць для стандартных сталёвых труб ад 6 мм да 42 мм у метрычных памерах і імперскіх труб ад 1/8' да 2'. Шырокі ахоп габарытаў адпавядае патрабаванням падключэння рознага гідраўлічнага абсталявання ад кампактных блокаў аўтаматызацыі да вялікай цяжкай тэхнікі.
Спецыфікацыя

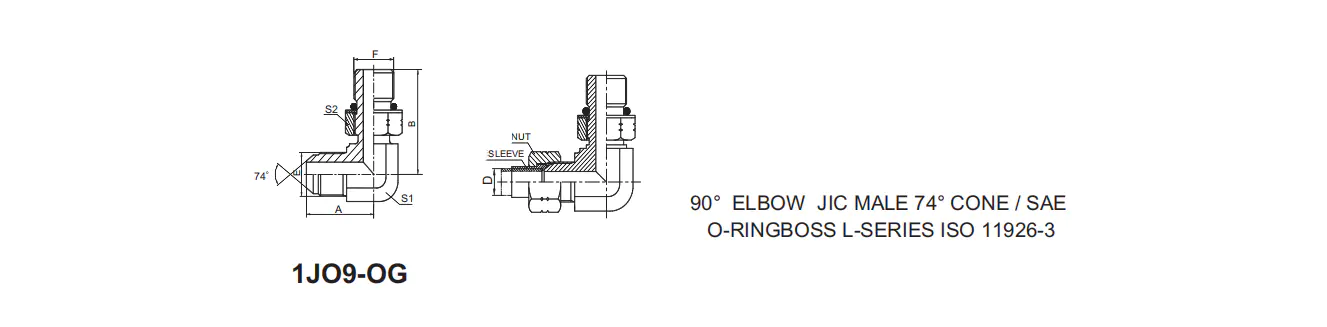

| ЧАСТКА NO. | НІТКА | Ушчыльняльнае кольца | ПАМЕРЫ | ||||
| Э | Ф | F тэрмінал | А | Б | S1 | S2 | |
| 1JO9-04-030G | 7/16'X20 | 3/8'X24 | 903 | 24.5 | 28 | 11 | 14 |
| 1JO9-040G | 7/16'X20 | 7/16'X20 | O904 | 24.5 | 27.2 | 11 | 17 |
| 1J09-04-050G | 7/16'X20 | 1/2'X20 | 905 | 26.6 | 29.9 | 14 | 17 |
| 1JO9-04-060G | 7/16'X20 | 9/16'X18 | 906 | 26.6 | 31.8 | 14 | 19 |
| 1JO9-05-040G | 1/2'X20 | 7/16'X20 | 904 | 26.6 | 30 | 14 | 17 |
| 1JO9-050G | 1/2'X20 | 1/2'X20 | 905 | 26.6 | 29 | 14 | 17 |
| 1JO9-05-060G | 1/2'X20 | 9/16'X18 | 906 | 26.6 | 31.8 | 14 | 19 |
| 1JO9-06-040G | 9/16'X18 | 7/16'X20 | 904 | 26.9 | 30 | 14 | 17 |
| 1JO9-06-050G | 9/16'X18 | 1/2'X20 | 905 | 26.9 | 29.9 | 14 | 17 |
| 1JO9-060G | 9/16'X18 | 9/16'X18 | 906 | 26.9 | 31.8 | 14 | 19 |
| 1JO9-06-080G | 9/16'X18 | 3/4'X16 | 908 | 30 | 36.8 | 19 | 24 |
| 1JO9-08-040G | 3/4'X16 | 7/16'X20 | 904 | 32 | 33 | 19 | 17 |
| 1JO9-08-060G | 3/4'X16 | 9/16'X18 | 906 | 33 | 33.5 | 19 | 19 |
| 1JO9-080G | 3/4'X16 | 3/4'X16 | 908 | 33 | 36.8 | 19 | 24 |
| 1JO9-08-100G | 3/4'X16 | 7/8'X14 | 910 | 34.8 | 44 | 22 | 27 |
| 1JO9-08-120G | 3/4'X16 | 1,1/16'X12 | 912 | 37.9 | 51 | 27 | 32 |
| 1JO9-10-080G | 7/8'X14 | 3/4'X16 | 908 | 38 | 40 | 22 | 27 |
| 1JO9-100G | 7/8'X14 | 7/8X14 | 910 | 37.8 | 44 | 22 | 27 |
| 1JO9-10-120G | 7/8'X14 | 1,1/16'X12 | 912 | 41 | 51 | 27 | 32 |
| 1JO9-12-080G | 1,1/16'X12 | 3/4'X16 | 908 | 45 | 44 | 27 | 24 |
| 1JO9-12-100G | 1,1/16'X12 | 7/8'X14 | 910 | 44.2 | 47 | 27 | 27 |
| 1JO9-120G | 1,1/16'X12 | 1,1/16'X12 | 912 | 44.2 | 51 | 27 | 32 |
| 1JO9-12-160G | 1,1/16'X12 | 1,5/16'X12 | 916 | 47.8 | 54.5 | 33 | 41 |
| 1JO9-140G | 1,3/16'X12 | 1,3/16'X12 | 914 | 47.5 | 53 | 30 | 36 |
| 1JO9-14-160G | 1,3/16'X12 | 1,5/16'X12 | 916 | 48.5 | 54.5 | 33 | 41 |
| 1JO9-16-120G | 1,5/16'X12 | 1,1/16'X12 | 912 | 48.8 | 54.5 | 33 | 32 |
| 1JO9-16-140G | 1,5/16'X12 | 1,3/16'X12 | 914 | 49 | 56 | 33 | 36 |
| 1JO9-160G | 1,5/16'X12 | 1,5/16'X12 | 916 | 48.8 | 54.5 | 33 | 41 |
| 1JO9-16-200G | 1,5/16'X12 | 1,5/8'X12 | 920 | 53.8 | 59 | 41 | 50 |
| 1JO9-20-160G | 1,5/8'X12 | 1,5/16X12 | 916 | 55.5 | 59.5 | 41 | 41 |
| 1JO9-200G | 1,5/8'X12 | 1,5/8'X12 | 920 | 55.3 | 59 | 41 | 50 |
| 1JO9-20-240G | 1,5/8'X12 | 1,7/8'X12 | 924 | 59.4 | 63 | 48 | 55 |
| 1JO9-240G | 1,7/8'X12 | 1,7/8'X12 | 924 | 62.5 | 63 | 48 | 55 |
| 1JO9-320G | 2,1/2'X12 | 2,1/2'X12 | 932 | 80 | 76 | 63 | 70 |
