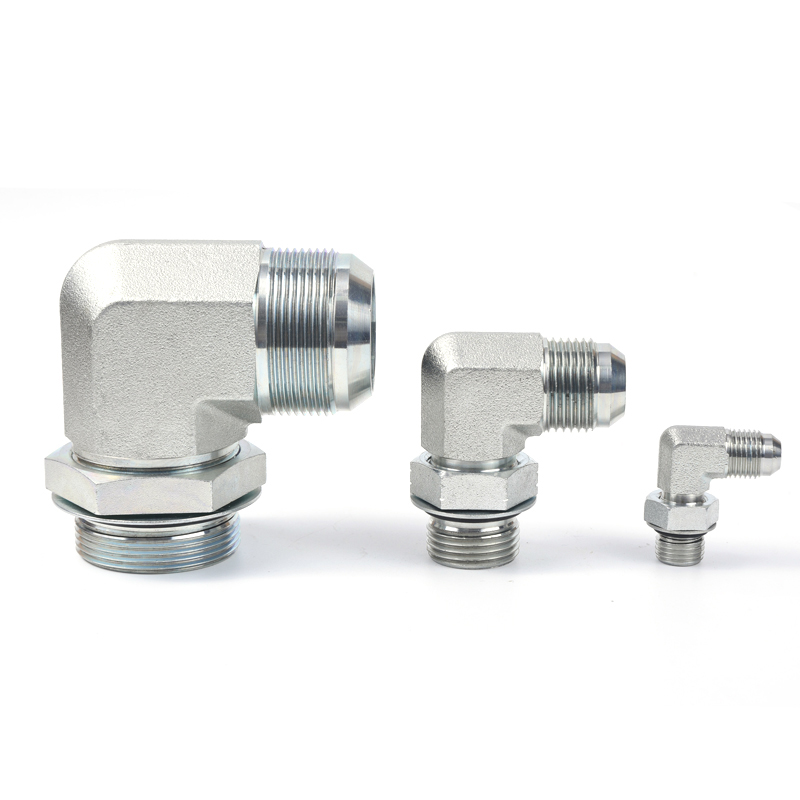

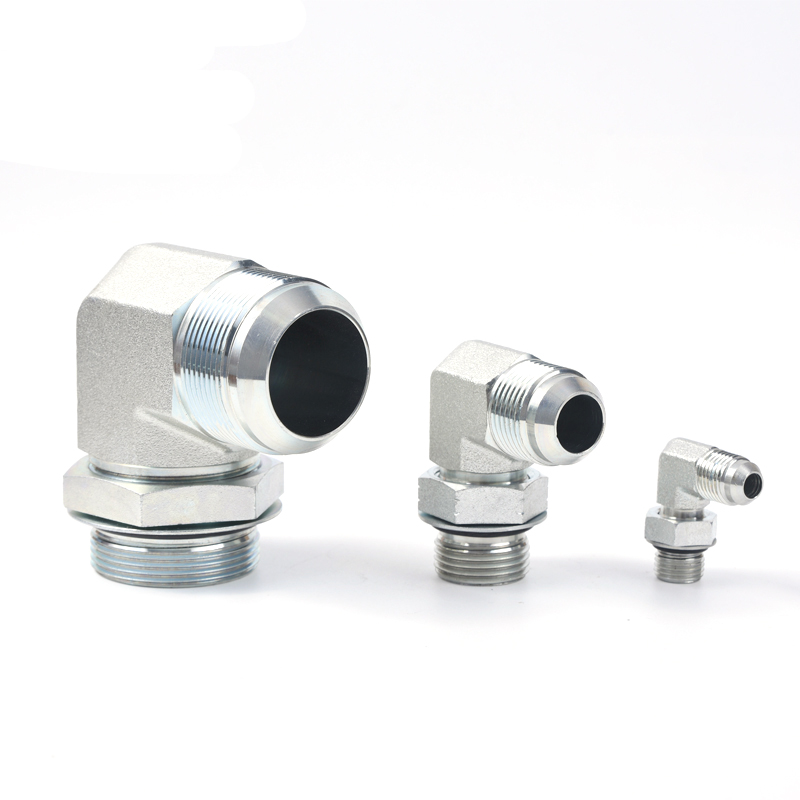

ข้อต่อปรับมุมฉาก 1JO9-OG 90° US JIC ของ JIC เป็นข้อต่อประสิทธิภาพสูงสำหรับการเชื่อมต่อทิศทางที่ยืดหยุ่นในระบบไฮดรอลิก มีการใช้กันอย่างแพร่หลายสำหรับเครื่องจักรอุตสาหกรรม ระบบไฮดรอลิกของยานยนต์ และอุปกรณ์งานหนัก เหมาะสำหรับการติดตั้งที่มีพื้นที่จำกัดและข้อกำหนดในการจัดแนวท่อที่แม่นยำ

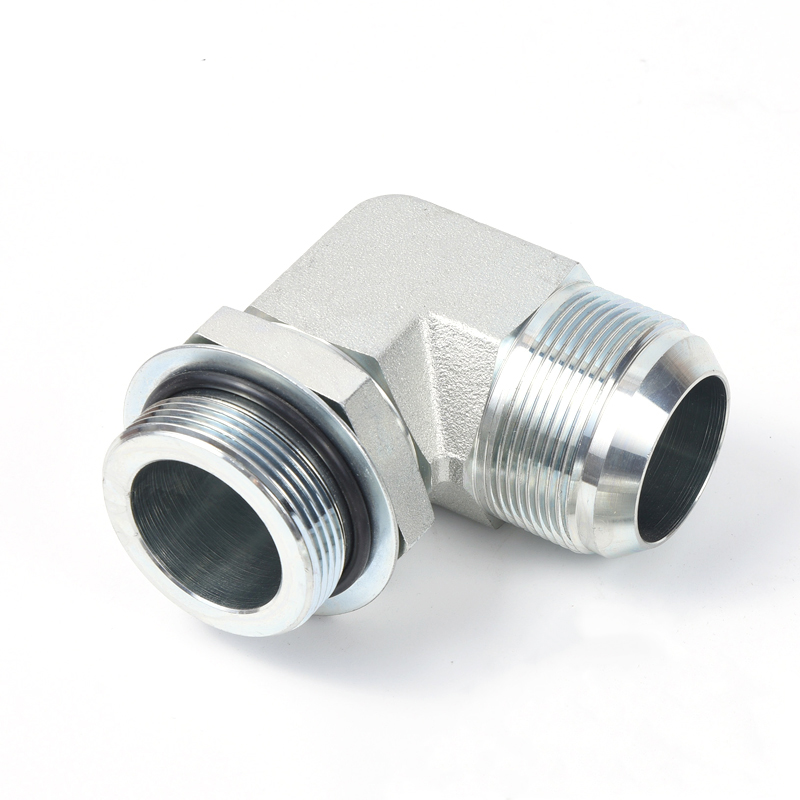

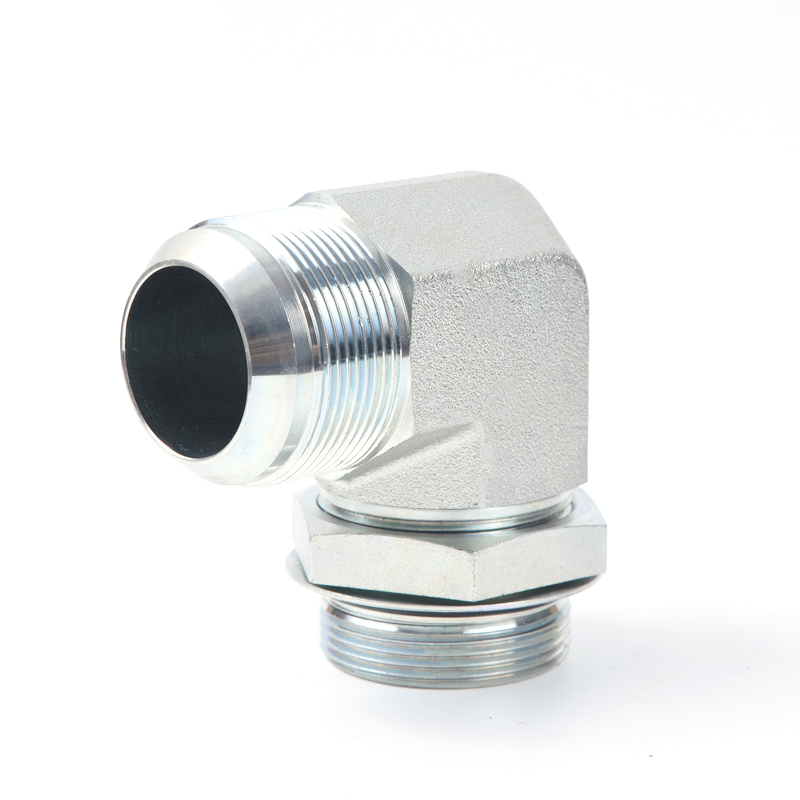

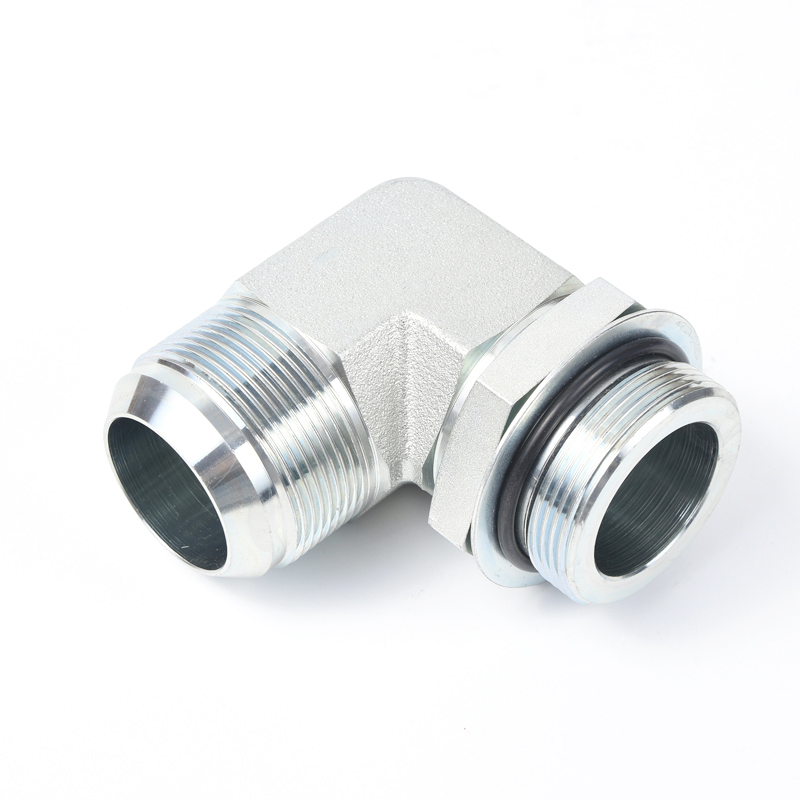

มีโครงสร้างปลายคู่: ปลายด้านหนึ่งมาพร้อมกับเกลียวตัวผู้ US JIC และเทเปอร์ตัวผู้ 74° เพื่อการเชื่อมต่อที่แน่นหนาและป้องกันการรั่วไหลกับส่วนประกอบ JIC มาตรฐาน ปลายอีกด้านเป็นเกลียวตัวผู้ SAE แบบปรับได้พร้อมซีลโอริง เป็นไปตามมาตรฐาน ISO11926-3
การออกแบบที่ปรับได้ช่วยให้สามารถจัดตำแหน่งมุมในสถานที่ระหว่างการติดตั้งได้ ไม่จำเป็นต้องติดตั้งอุปกรณ์แบบกำหนดเอง ซึ่งช่วยลดความยุ่งยากในการประกอบและป้องกันความเสียหายของท่อ เหมาะสำหรับรูปแบบการวางท่อที่ซับซ้อน
ผลิตตามมาตรฐานสากล ISO8434-2, ISO11926 และ SAE J514 มีความเข้ากันได้ระดับโลกที่ยอดเยี่ยมและอำนวยความสะดวกในการจัดซื้อและการบำรุงรักษาสำหรับโครงการระหว่างประเทศ
ทนแรงดันใช้งานสูงสุด 420 บาร์ (6000 PSI) โครงสร้างที่แข็งแกร่งทนทานต่อการสึกหรอที่เกิดจากน้ำมันไฮดรอลิกและการปรับเปลี่ยนซ้ำๆ ทำให้มั่นใจได้ถึงการทำงานในระยะยาวที่เชื่อถือได้และลดการหยุดทำงาน
เหมาะกับท่อเหล็กมาตรฐานขนาดเมตริกตั้งแต่ 6 มม. ถึง 42 มม. และท่ออิมพีเรียลตั้งแต่ 1/8' ถึง 2' ขนาดครอบคลุมกว้างตรงตามความต้องการในการเชื่อมต่อของอุปกรณ์ไฮดรอลิกต่างๆ ตั้งแต่หน่วยระบบอัตโนมัติขนาดกะทัดรัดไปจนถึงเครื่องจักรกลหนักขนาดใหญ่
ข้อมูลจำเพาะ
| หมายเลขชิ้นส่วน | ด้าย | โอริง | ขนาด | ||||
| อี | เอฟ | เทอร์มินัลเอฟ | ก | บี | S1 | เอส2 | |
| 1JO9-04-030G | 7/16'X20 | 3/8'X24 | 903 | 24.5 | 28 | 11 | 14 |
| 1JO9-040G | 7/16'X20 | 7/16'X20 | O904 | 24.5 | 27.2 | 11 | 17 |
| 1J09-04-050G | 7/16'X20 | 1/2'X20 | 905 | 26.6 | 29.9 | 14 | 17 |
| 1JO9-04-060G | 7/16'X20 | 9/16'X18 | 906 | 26.6 | 31.8 | 14 | 19 |
| 1JO9-05-040G | 1/2'X20 | 7/16'X20 | 904 | 26.6 | 30 | 14 | 17 |
| 1JO9-050G | 1/2'X20 | 1/2'X20 | 905 | 26.6 | 29 | 14 | 17 |
| 1JO9-05-060G | 1/2'X20 | 9/16'X18 | 906 | 26.6 | 31.8 | 14 | 19 |
| 1JO9-06-040G | 9/16'X18 | 7/16'X20 | 904 | 26.9 | 30 | 14 | 17 |
| 1JO9-06-050G | 9/16'X18 | 1/2'X20 | 905 | 26.9 | 29.9 | 14 | 17 |
| 1JO9-060G | 9/16'X18 | 9/16'X18 | 906 | 26.9 | 31.8 | 14 | 19 |
| 1JO9-06-080G | 9/16'X18 | 3/4'X16 | 908 | 30 | 36.8 | 19 | 24 |
| 1JO9-08-040G | 3/4'X16 | 7/16'X20 | 904 | 32 | 33 | 19 | 17 |
| 1JO9-08-060G | 3/4'X16 | 9/16'X18 | 906 | 33 | 33.5 | 19 | 19 |
| 1JO9-080G | 3/4'X16 | 3/4'X16 | 908 | 33 | 36.8 | 19 | 24 |
| 1JO9-08-100G | 3/4'X16 | 7/8'X14 | 910 | 34.8 | 44 | 22 | 27 |
| 1JO9-08-120G | 3/4'X16 | 1.1/16'X12 | 912 | 37.9 | 51 | 27 | 32 |
| 1JO9-10-080G | 7/8'X14 | 3/4'X16 | 908 | 38 | 40 | 22 | 27 |
| 1JO9-100G | 7/8'X14 | 7/8X14 | 910 | 37.8 | 44 | 22 | 27 |
| 1JO9-10-120G | 7/8'X14 | 1.1/16'X12 | 912 | 41 | 51 | 27 | 32 |
| 1JO9-12-080G | 1.1/16'X12 | 3/4'X16 | 908 | 45 | 44 | 27 | 24 |
| 1JO9-12-100G | 1.1/16'X12 | 7/8'X14 | 910 | 44.2 | 47 | 27 | 27 |
| 1JO9-120G | 1.1/16'X12 | 1.1/16'X12 | 912 | 44.2 | 51 | 27 | 32 |
| 1JO9-12-160G | 1.1/16'X12 | 1.5/16'X12 | 916 | 47.8 | 54.5 | 33 | 41 |
| 1JO9-140G | 1.3/16'X12 | 1.3/16'X12 | 914 | 47.5 | 53 | 30 | 36 |
| 1JO9-14-160G | 1.3/16'X12 | 1.5/16'X12 | 916 | 48.5 | 54.5 | 33 | 41 |
| 1JO9-16-120G | 1.5/16'X12 | 1.1/16'X12 | 912 | 48.8 | 54.5 | 33 | 32 |
| 1JO9-16-140G | 1.5/16'X12 | 1.3/16'X12 | 914 | 49 | 56 | 33 | 36 |
| 1JO9-160G | 1.5/16'X12 | 1.5/16'X12 | 916 | 48.8 | 54.5 | 33 | 41 |
| 1JO9-16-200G | 1.5/16'X12 | 1.5/8'X12 | 920 | 53.8 | 59 | 41 | 50 |
| 1JO9-20-160G | 1.5/8'X12 | 1.5/16X12 | 916 | 55.5 | 59.5 | 41 | 41 |
| 1JO9-200G | 1.5/8'X12 | 1.5/8'X12 | 920 | 55.3 | 59 | 41 | 50 |
| 1JO9-20-240G | 1.5/8'X12 | 1.7/8'X12 | 924 | 59.4 | 63 | 48 | 55 |
| 1JO9-240G | 1.7/8'X12 | 1.7/8'X12 | 924 | 62.5 | 63 | 48 | 55 |
| 1JO9-320G | 2.1/2'X12 | 2.1/2'X12 | 932 | 80 | 76 | 63 | 70 |
