Hydrauliczne zawory zwrotne są niezbędnymi elementami wielu układów hydraulicznych. Ich podstawową funkcją jest umożliwienie przepływu płynu hydraulicznego w jednym kierunku, zapobiegając jednocześnie niepożądanemu przepływowi wstecznemu. Kontrolując kierunek przepływu, hydrauliczny zawór zwrotny może pomóc chronić elementy hydrauliczne, utrzymywać ciśnienie w określonych obwodach i wspierać stabilną pracę systemu.
Jednak nie wszystkie hydrauliczne zawory zwrotne mają tę samą konstrukcję i charakterystykę działania. Różne konstrukcje zaworów są odpowiednie dla różnych warunków przepływu, wymagań ciśnieniowych, przestrzeni montażowych i zastosowań hydraulicznych. Zrozumienie różnic między typami hydraulicznych zaworów zwrotnych może pomóc inżynierom i projektantom systemów w wyborze odpowiedniego rozwiązania dla ich sprzętu.

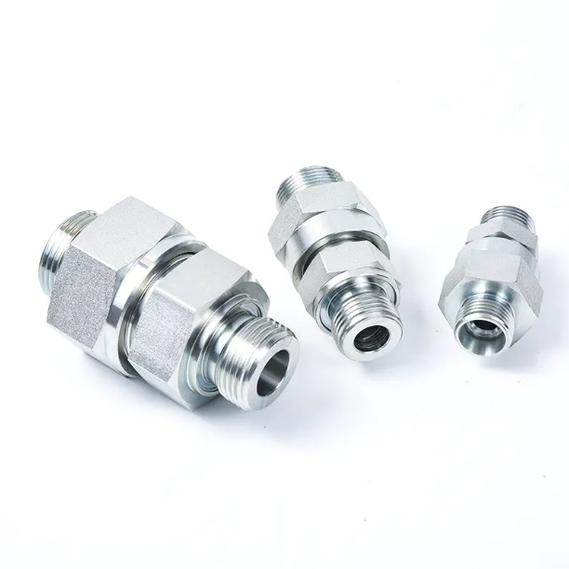

Co to jest hydrauliczny zawór zwrotny?
Hydrauliczny zawór zwrotny, znany również jako zawór jednokierunkowy lub zawór zwrotny, przeznaczony jest do kontrolowania przepływu płynu w jednym kierunku.
Kiedy ciśnienie hydrauliczne na wlocie jest wystarczające do pokonania oporu otwarcia zaworu, zawór otwiera się i umożliwia przepływ płynu. Gdy przepływ próbuje poruszać się w przeciwnym kierunku, zawór zamyka się, aby ograniczyć przepływ wsteczny.
W zależności od konstrukcji zaworu, otwieranie i zamykanie może być kontrolowane za pomocą kuli, grzybka, dysku, membrany, sprężyny lub sygnału pilota.
Podstawowy cel pozostaje ten sam: kontrola kierunku przepływu hydraulicznego i zapobieganie niepożądanemu przepływowi zwrotnemu.
Dlaczego potrzebne są różne typy hydraulicznych zaworów zwrotnych?
Układy hydrauliczne są stosowane w szerokiej gamie urządzeń, od maszyn mobilnych i sprzętu budowlanego po przemysłowe układy hydrauliczne. Zastosowania te mogą mieć bardzo różne wymagania dotyczące ciśnienia, natężenia przepływu, przestrzeni instalacyjnej, charakterystyki reakcji i konfiguracji połączeń.
Z tego powodu hydrauliczne zawory zwrotne są dostępne w kilku wersjach.
Na przykład kompaktowy zawór zwrotny może być odpowiedni tam, gdzie przestrzeń montażowa jest ograniczona, natomiast sterowany pilotem zawór zwrotny może być stosowany, gdy wymagane jest kontrolowane zwolnienie ciśnienia hydraulicznego. Inne konstrukcje można wybrać w zależności od natężenia przepływu, wymagań ciśnieniowych, rodzaju połączenia lub konfiguracji systemu.
Dlatego też należy wybrać najbardziej odpowiedni zawór w oparciu o rzeczywiste wymagania obwodu hydraulicznego, a nie po prostu wybierać zawór na podstawie jego nazwy lub rozmiaru.
Różne typy hydraulicznych zaworów zwrotnych

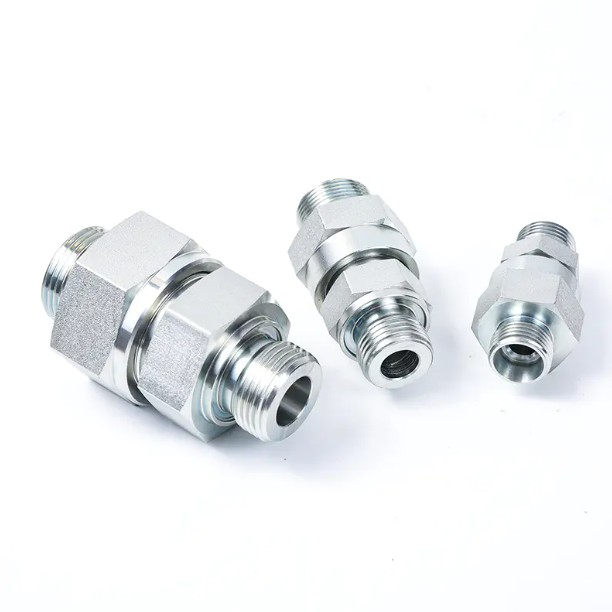

1. Kulowe zawory zwrotne
Kulowe zawory zwrotne wykorzystują kulistą kulę jako element zamykający. Kiedy płyn hydrauliczny przepływa w dozwolonym kierunku, kula odsuwa się od gniazda i umożliwia przepływ. Gdy kierunek przepływu ulegnie odwróceniu, kula powraca w kierunku gniazda i ogranicza przepływ wsteczny.
Prosta konstrukcja wewnętrzna sprawia, że kulowe zawory zwrotne nadają się do zastosowań, w których wymagana jest prosta kontrola przepływu jednokierunkowego.
Typowe rozważania obejmują:
Ciśnienie hydrauliczne
Wymagane natężenie przepływu
Pękające ciśnienie
Kompatybilność płynów
Rozmiar połączenia
Miejsce instalacji
Kulowe zawory zwrotne można stosować w różnych obwodach hydraulicznych, gdzie wymagana jest kompaktowa i prosta kontrola kierunku przepływu.
2. Podnieś zawory zwrotne
Zawory zwrotne podnoszenia wykorzystują dysk lub grzybek, który odsuwa się od gniazda, gdy płyn przepływa w dozwolonym kierunku. Kiedy przepływ zatrzymuje się lub odwraca, element zamykający powraca do gniazda i ogranicza przepływ wsteczny.
Ten typ konstrukcji może zapewnić niezawodną kontrolę przepływu jednokierunkowego, gdy zawór jest zainstalowany w odpowiedniej orientacji i warunkach roboczych.
W przypadku stosowania w układach hydraulicznych inżynierowie powinni wziąć pod uwagę spadek ciśnienia, natężenie przepływu, orientację zaworu i zakres ciśnienia roboczego przed wyborem zaworu zwrotnego podnoszenia.
3. Zawory zwrotne obrotowe
Zawory zwrotne wahadłowe wykorzystują tarczę lub klapę na zawiasach. Przepływ do przodu wypycha dysk z gniazda, podczas gdy przepływ do tyłu powoduje, że dysk cofa się do pozycji zamkniętej.
Zawory zwrotne klapowe są powszechnie kojarzone z systemami transportu płynów, ale podstawową zasadę działania zaworów zwrotnych można również zastosować tam, gdzie odpowiednie są specyfikacje obwodu hydraulicznego i zaworu.
Rozważając ten projekt pod kątem zastosowań hydraulicznych, należy ocenić takie czynniki, jak prędkość przepływu, orientacja instalacji, ciśnienie znamionowe i dostępna przestrzeń.
4. Zawory zwrotne membranowe
Membranowe zawory zwrotne wykorzystują elastyczną membranę jako element ruchomy. Membrana reaguje na różnice ciśnień, umożliwiając przepływ w jednym kierunku i ograniczając przepływ w kierunku przeciwnym.
Konstrukcja ta może być użyteczna w zastosowaniach, w których ważna jest struktura wewnętrzna i charakterystyka oddzielania cieczy przez zawór.
W przypadku zastosowań hydraulicznych wybór powinien opierać się na rzeczywistym płynie hydraulicznym, ciśnieniu, temperaturze, natężeniu przepływu i zgodności materiału membrany z medium roboczym.
5. Zawory odcinająco-zwrotne
Zawory odcinająco-zwrotne łączą w sobie cechy zaworu zwrotnego z możliwością kontrolowania lub zatrzymywania przepływu.
Funkcja kontroli pomaga zapobiegać przepływowi wstecznemu, natomiast dodatkowa funkcja sterowania umożliwia ograniczenie lub zamknięcie ścieżki przepływu, jeśli jest to wymagane.
Ze względu na ich połączoną funkcjonalność, zawory odcinająco-zwrotne można stosować w systemach, w których wymagane jest zarówno zabezpieczenie przepływu jednokierunkowego, jak i dodatkowa kontrola przepływu.
Przed dokonaniem wyboru należy potwierdzić rzeczywistą konfigurację zaworu, ciśnienie znamionowe, wymagania dotyczące przepływu i warunki instalacji.
6. Osiowe zawory zwrotne
Osiowe zawory zwrotne wykorzystują ruchomy element, który porusza się wzdłuż osi przepływu zaworu. W zależności od konstrukcji element wewnętrzny oddala się od gniazda, umożliwiając przepływ do przodu, i powraca w kierunku gniazda, ograniczając przepływ wsteczny.
Jedną z zalet konstrukcji osiowej może być zwarta ścieżka przepływu i stosunkowo opływowa konfiguracja wewnętrzna.
Dlatego też osiowe zawory zwrotne można rozważyć w układach hydraulicznych, w których przestrzeń, charakterystyka przepływu i wymagania dotyczące ciśnienia są ważnymi czynnikami wyboru.
7. Zawory zwrotne dwupłytowe
Zawory zwrotne dwupłytowe wykorzystują dwie płyty, które reagują na kierunek przepływu płynu. Podczas przepływu do przodu płytki otwierają się, umożliwiając przepływ płynu. Gdy przepływ maleje lub odwraca się, płyty przesuwają się w kierunku pozycji zamkniętej.
Konfiguracja dwupłytowa może zapewnić zwartą konstrukcję zaworu i może być użyteczna tam, gdzie przestrzeń instalacyjna jest ograniczona.
Wybierając zawór zwrotny dwupłytowy, inżynierowie powinni wziąć pod uwagę wymaganą przepustowość, ciśnienie znamionowe, wymiary przyłączy, orientację instalacji i medium hydrauliczne.
Jak wybrać odpowiedni hydrauliczny zawór zwrotny?
Wybór hydraulicznego zaworu zwrotnego należy rozpocząć od wymagań obwodu hydraulicznego.
Przed wyborem zaworu należy ocenić kilka czynników.
1. Ciśnienie robocze
Ciśnienie znamionowe zaworu powinno być dostosowane do warunków pracy układu hydraulicznego.
Ważne jest, aby wziąć pod uwagę zarówno normalne ciśnienie robocze, jak i możliwe wahania ciśnienia w systemie.
2. Natężenie przepływu
Wymagane natężenie przepływu hydraulicznego wpływa na odpowiedni rozmiar i konstrukcję zaworu.
Zawór zbyt mały dla wymaganego przepływu może powodować nadmierną utratę ciśnienia, natomiast źle dobrany zawór może mieć wpływ na ogólną wydajność obwodu hydraulicznego.
3. Ciśnienie pękania
Ciśnienie pękania odnosi się do różnicy ciśnień wymaganej do rozpoczęcia otwierania zaworu zwrotnego.
Różne obwody hydrauliczne mogą wymagać różnych charakterystyk ciśnienia pękania. Dlatego też parametr ten należy rozpatrywać łącznie z wymaganiami dotyczącymi ciśnienia roboczego i przepływu w systemie.
4. Przestrzeń instalacyjna
Dostępna przestrzeń montażowa może mieć wpływ na wybór konstrukcji zaworu.
Kompaktowe konstrukcje mogą być preferowane w systemach o ograniczonej przestrzeni, podczas gdy inne zastosowania mogą umożliwiać większe konfiguracje zaworów.
5. Typ i rozmiar połączenia
Podłączenie zaworu powinno pasować do obwodu hydraulicznego.
W zależności od systemu wymagania dotyczące połączenia mogą obejmować różne standardy gwintów, rozmiary portów lub inne konfiguracje połączeń.
Przed złożeniem zamówienia należy potwierdzić rodzaj przyłącza, jego wielkość oraz sposób uszczelnienia, aby zapewnić kompatybilność z układem hydraulicznym.
6. Płyn hydrauliczny i temperatura
Medium hydrauliczne i temperatura robocza mogą mieć wpływ na dobór materiału i skuteczność uszczelnienia.
Zawór powinien być kompatybilny z płynem hydraulicznym zastosowanym w układzie i odpowiedni dla przewidywanego zakresu temperatur pracy.
7. Kierunek instalacji
Niektóre konstrukcje zaworów zwrotnych mają specyficzne wymagania instalacyjne.
Przed instalacją należy sprawdzić kierunek przepływu oznaczony na zaworze, aby upewnić się, że zawór działa zgodnie z przeznaczeniem.
Co może się stać, jeśli zostanie wybrany niewłaściwy zawór zwrotny?
Wybór zaworu zwrotnego wyłącznie ze względu na jego wielkość lub przyłącze może nie być wystarczający.
Jeśli zawór nie jest odpowiedni do wymagań instalacji dotyczących ciśnienia lub przepływu, może to przyczynić się do nadmiernej utraty ciśnienia, niestabilnego przepływu lub niewystarczającego zabezpieczenia przed przepływem wstecznym.
Inne czynniki, takie jak nieprawidłowe ciśnienie otwarcia, nieodpowiednie materiały, nieprawidłowy kierunek montażu lub niekompatybilne połączenia, również mogą mieć wpływ na działanie zaworu.
Z tego powodu zawór należy oceniać jako część kompletnego obwodu hydraulicznego, a nie jako izolowany element.
Wniosek
Różne typy hydraulicznych zaworów zwrotnych zaprojektowano tak, aby spełniały różne wymagania w układach hydraulicznych. Zawory zwrotne kulowe, zawory zwrotne sterowane pilotem, zawory zwrotne podnoszenia, zawory zwrotne wahadłowe, membranowe zawory zwrotne, zawory odcinające, osiowe zawory zwrotne i dwupłytkowe zawory zwrotne wykorzystują różne struktury wewnętrzne i zasady działania do kontrolowania przepływu płynu.
Nie ma jednej konstrukcji zaworu zwrotnego, która byłaby odpowiednia dla każdego zastosowania hydraulicznego. Właściwy wybór zależy od takich czynników, jak ciśnienie robocze, natężenie przepływu, ciśnienie pękania, płyn hydrauliczny, rodzaj połączenia, przestrzeń montażowa i specyficzna funkcja wymagana w obwodzie hydraulicznym.
Oceniając te czynniki przed wyborem, inżynierowie i producenci sprzętu mogą wybrać hydrauliczny zawór zwrotny, który lepiej odpowiada wymaganiom ich systemu i zastosowania.
NBFK dostarcza zawory hydrauliczne i komponenty hydrauliczne do szeregu przemysłowych i mobilnych zastosowań hydraulicznych. W przypadku specyficznych wymagań dotyczących zaworów klienci mogą skontaktować się z zespołem NBFK i podać szczegółowe informacje, takie jak ciśnienie, natężenie przepływu, rozmiar przyłącza, medium hydrauliczne i warunki zastosowania w celu dalszej dyskusji.
Zawory zwrotne podnoszenia: Zawory zwrotne podnoszenia mają dysk, który podnosi się z gniazda, aby umożliwić przepływ do przodu i opada do tyłu, aby zapobiec przepływowi wstecznemu. Nadają się do zastosowań o niskim i umiarkowanym natężeniu przepływu i znajdują zastosowanie w systemach parowych i wodnych.
Zawory zwrotne membranowe: Zawory zwrotne membranowe wykorzystują elastyczną membranę do kontrolowania przepływu płynu. Nadają się do zastosowań, w których kluczowe znaczenie ma zapobieganie zanieczyszczeniom, na przykład w niektórych procesach chemicznych i farmaceutycznych.
Zawory odcinające: Zawory odcinające łączą w sobie cechy zaworu kulowego i zaworu zwrotnego, umożliwiając ręczne sterowanie przepływem płynu, jednocześnie zapobiegając przepływowi wstecznemu. Są stosowane w zastosowaniach wymagających przerywanej kontroli przepływu, takich jak systemy wody zasilającej kotły.
Zawory zwrotne sterowane pilotem: Zawory zwrotne sterowane pilotem wykorzystują zewnętrznego pilota do sterowania otwieraniem i zamykaniem zaworu. Nadają się do zastosowań, w których występują duże natężenia przepływu, zapewniając precyzyjną kontrolę przepływu wstecznego w dużych układach hydraulicznych.
Osiowe zawory zwrotne: Osiowe zawory zwrotne mają dysk, który porusza się osiowo w stosunku do gniazda, umożliwiając przepływ do przodu i podnoszenie, aby zapobiec przepływowi wstecznemu. Są stosowane w zastosowaniach wysokociśnieniowych i tam, gdzie istotna jest kompaktowa konstrukcja.
Zawory zwrotne dwupłytowe: Zawory zwrotne dwupłytowe wykorzystują dwie płyty do otwierania lub zamykania w odpowiedzi na przepływ płynu. Są kompaktowe i niezawodne, dzięki czemu nadają się do różnych zastosowań, w tym tych, w których występują duże natężenia przepływu i ograniczona przestrzeń.
Zróżnicowana gama hydraulicznych zaworów zwrotnych spełnia specyficzne wymagania różnych układów hydraulicznych, zapewniając optymalną wydajność, niezawodność i wydajność w różnych zastosowaniach przemysłowych i komercyjnych. Inżynierowie i projektanci systemów mogą wybrać najbardziej odpowiedni typ zaworu zwrotnego w oparciu o unikalne cechy i wymagania każdego układu hydraulicznego.
