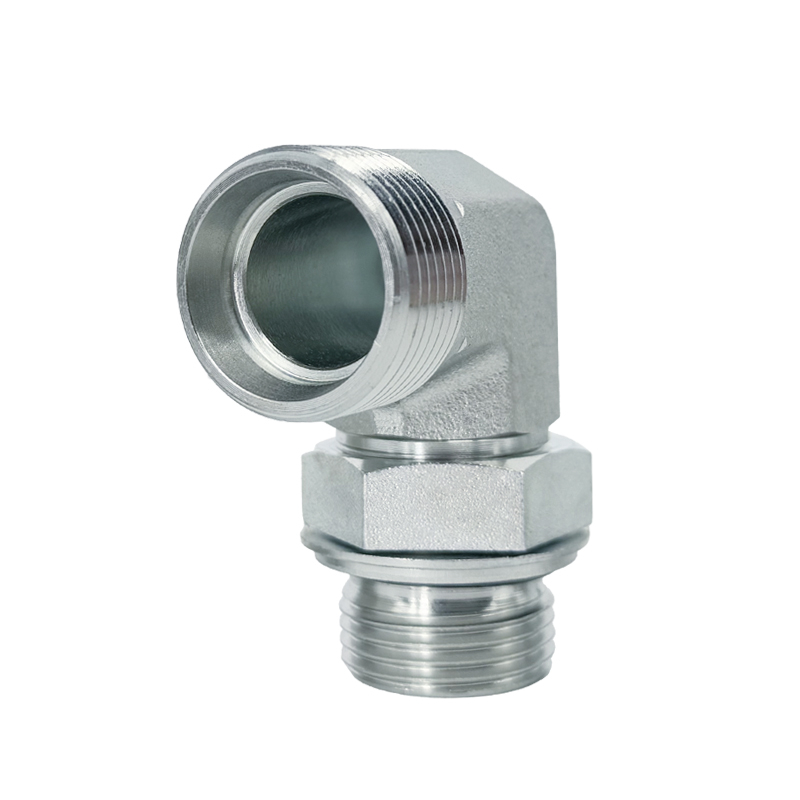

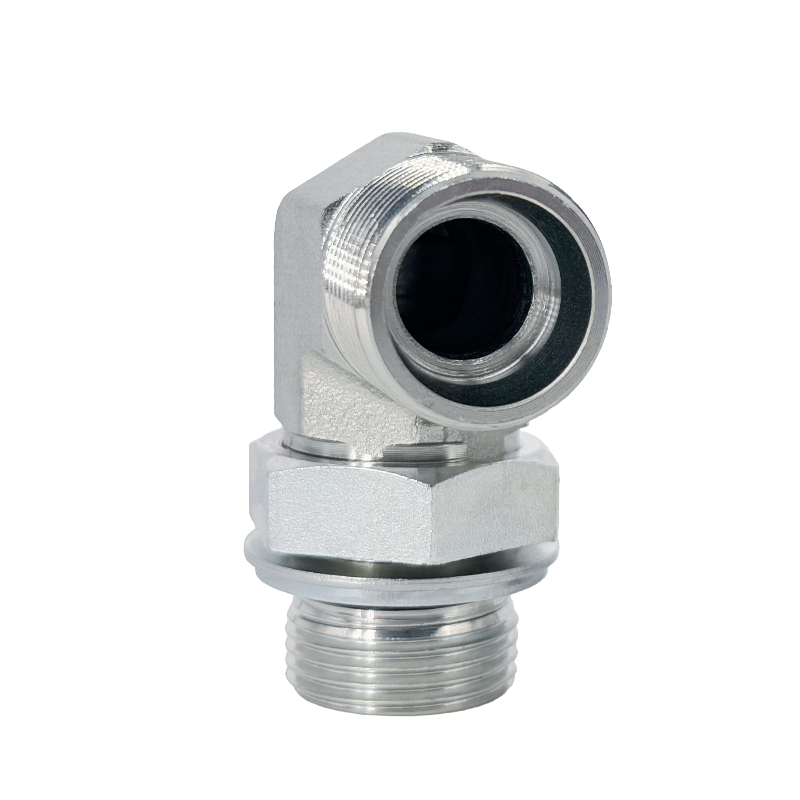

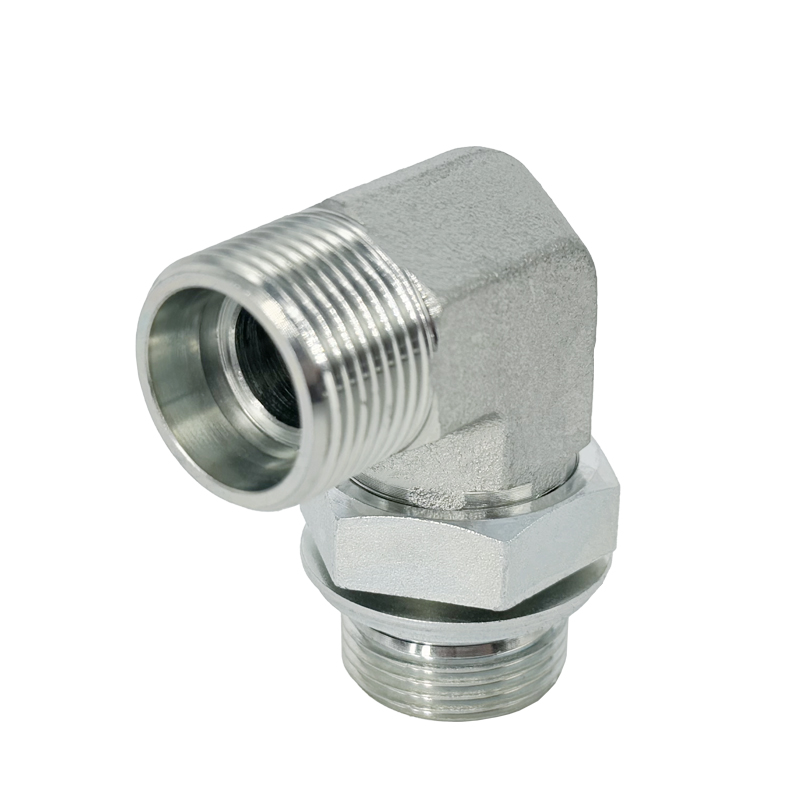

1CH9 - гэта дакладна распрацаваны 90-градусны каленчаты гідраўлічны фітынг з метрычнай разьбой з рэгуляванымі наканечнікамі шпілек, адаптаваны для сумяшчальнасці з метрычнымі трубнымі фітынгамі. Распрацаваны для эфектыўнага перанакіравання патоку вадкасці ў гідраўлічных сістэмах, яго рэгуляваныя наканечнікі шпілек дазваляюць дакладна наладжваць арыентацыю падчас мантажу - забяспечваючы бясшвоўную інтэграцыю ў складаныя кампаноўкі перад надзейным зацягваннем, забяспечваючы выключную ўніверсальнасць.
Сумяшчальны са стандартам ISO 6149 (фітынгі з ушчыльняльным кольцам з метрычнай разьбой), гэты фітынг забяспечвае надзейныя, герметычныя злучэнні з дапамогай ушчыльняльнай шайбы з ушчыльняльным кольцам, што робіць яго ідэальным для прымянення пад высокім ціскам. Выраблены з трывалай вугляродзістай сталі або нержавеючай сталі, ён можа пахваліцца трывалай канструкцыяй, каб супрацьстаяць суровым прамысловым умовам, у той час як апрацоўка паверхні, такая як цынкаванне, храмаванне, нікеляванне або цынкава-нікеляванае пакрыццё, павялічвае ўстойлівасць да карозіі і павялічвае тэрмін службы.
Падыходзячы для розных прамысловых сцэнарыяў, 1CH9 выдатна працуе на вытворчых прадпрыемствах, будаўнічых пляцоўках і ў агульных гідраўлічных сістэмах, якія працуюць з вадой, нафтай або газам. Камбінуючы гнуткасць накіраванасці, стандартызаваныя характарыстыкі ўшчыльнення і трывалыя матэрыялы, ён забяспечвае нязменную надзейнасць для перадачы крытычнай вадкасці, увасабляючы інжынерную дасканаласць для патрабаванняў гідраўлічнай сістэмы высокага ціску.

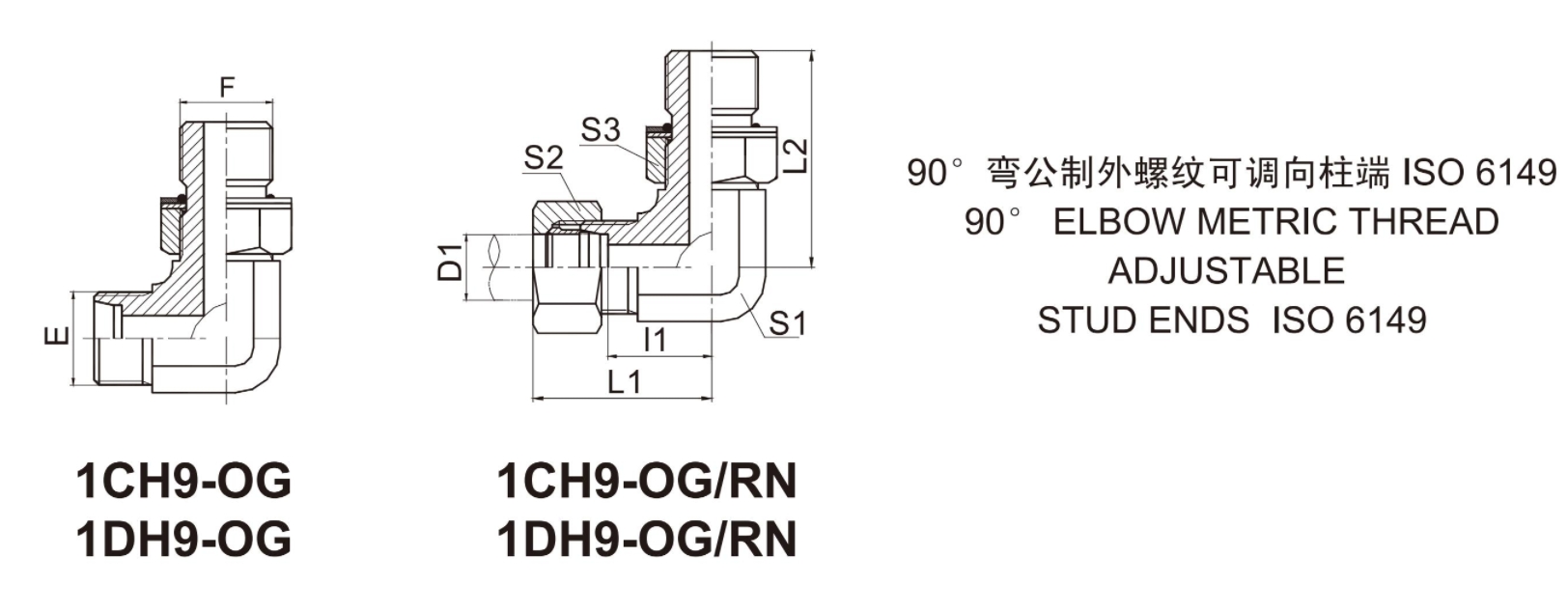

| ЧАСТКА NO. | НІТКА | ТРУБКА OD | Ушчыльняльнае кольца | ПАМЕРЫ | МПа | ||||||
| Э | Ф | 11 | L1 | L2 | S1 | S2 | S3 | 31.5 L серыя |
|||
| 1Ч9-12-10ОГ | M12X1,5 | M10X1 | 6 | 008,1×1,6 | 13 | 28 | 26.5 | 11 | 14 | 14 | |
| 1Ч9-14-12ОГ | M14X1,5 | M12X1,5 | 8 | 009,3Х2,4 | 15.5 | 30.5 | 32 | 14 | 17 | 17 | |
| 1Ч9-16-14ОГ | M16X1,5 | М14×1,5 | 10 | 011,3Х2,4 | 17.5 | 32.5 | 34 | 16 | 19 | 19 | |
| 1Ч9-18-16ОГ | M18X1,5 | M16X1,5 | 12 | 013,3Х2,4 | 19 | 34 | 36 | 19 | 22 | 22 | |
| 1Ч9-22-18ОГ | M22X1,5 | M18X1,5 | 15 | 015,3Х2,4 | 22 | 37 | 39.5 | 22 | 27 | 24 | |
| 1Ч9-26-22ОГ | М26×1,5 | M22X1,5 | 18 | 019,3Х2,4 | 25.5 | 42 | 43.5 | 27 | 32 | 27 | |
| 1Ч9-30-27ОГ | M30X2 | M27X2 | 22 | 023,5Х3,0 | 29.3 | 45.8 | 50 | 30 | 36 | 32 | 16 L серыя |
| 1Ч9-36-33ОГ | M36×2 | M33X2 | 28 | 029,5X3,0 | 33.3 | 49.8 | 54 | 36 | 41 | 41 | |
| 1ДХ9-14-12ОГ | М14×1,5 | M12X1,5 | 6 | 009,3Х2,4 | 17.5 | 32.5 | 32 | 14 | 17 | 17 | 63 Серыя S |
| 1ДХ9-16-14ОГ | M16X1,5 | М14×1,5 | 8 | O11,3X2,4 | 18.7 | 33.7 | 34 | 16 | 19 | 19 | |
| 1ДХ9-18-16ОГ | M18X1,5 | M16X1,5 | 10 | O13,3X2,4 | 19.5 | 36 | 36 | 19 | 22 | 22 | |
| 1ДХ9-20-18ОГ | M20X1,5 | M18X1,5 | 12 | O15,3X2,4 | 19.5 | 36 | 37 | 19 | 24 | 24 | |
| 1ДХ9-22-20ОГ | M22X1,5 | M20X1,5 | 14 | 017,3Х2,4 | 23 | 41 | 40 | 22 | 27 | 27 | |
| 1ДХ9-24-22ОГ | M24X1,5 | M22X1,5 | 16 | 019,3Х2,4 | 24 | 42 | 37.5 | 24 | 30 | 27 | |
| 1ДХ9-30-27ОГ | М30×2 | M27×2 | 20 | 023,5Х3,0 | 28.3 | 49.8 | 50 | 30 | 36 | 32 | 40 Серыя S |
| 1ДХ9-36-33ОГ | M36X2 | M33X2 | 25 | 029,5X3,0 | 32.8 | 56.8 | 54 | 36 | 46 | 41 | |
| 1ДХ9-42ОГ | M42X2 | M42X2 | 30 | O38,5X3,0 | 36.2 | 62.7 | 57.2 | 41 | 50 | 50 | |
| Заўвага: У выпадку, калі вы хочаце замовіць адаптар у поўным камплекце з разрэзным кольцам і гайкай, неабходна ўставіць суфікс 'RN' пасля нашага нумара дэталі, напрыклад 1DH9-20-18OG/RN. |
|||||||||||
