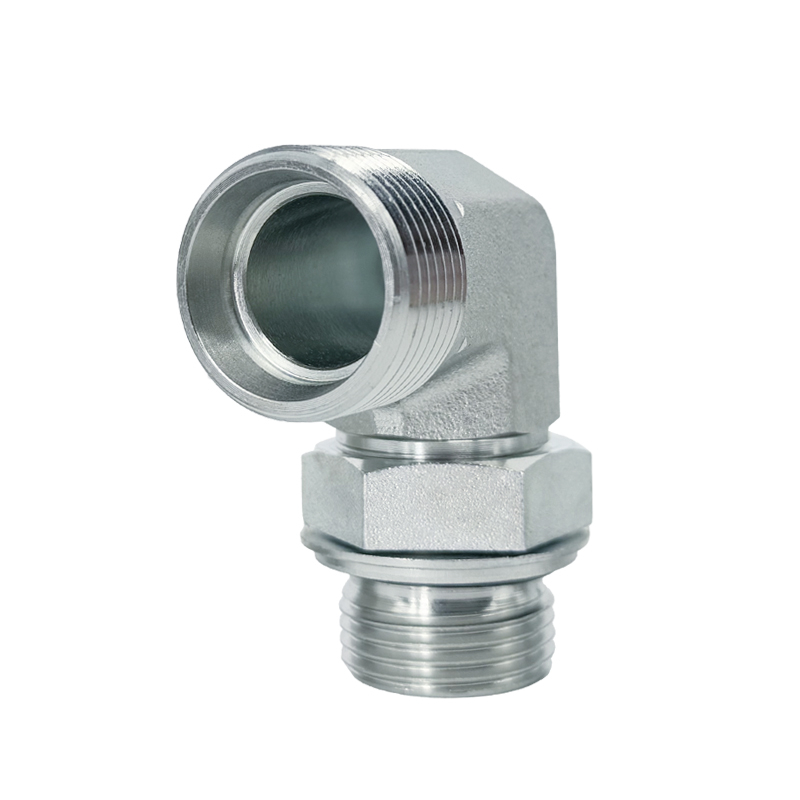

Der 1CH9 ist ein präzisionsgefertigter 90-Grad-Winkel-Hydraulikanschluss mit verstellbaren Bolzenenden mit metrischem Gewinde, der auf die Kompatibilität mit metrischen Rohrverschraubungen zugeschnitten ist. Die verstellbaren Bolzenenden wurden entwickelt, um den Flüssigkeitsfluss in hydraulischen Systemen effizient umzuleiten. Sie ermöglichen eine Feinabstimmung der Ausrichtung während der Installation. Dies ermöglicht eine nahtlose Integration in komplexe Anordnungen vor dem sicheren Anziehen und sorgt für außergewöhnliche Vielseitigkeit.
Diese Verschraubung entspricht den ISO 6149-Standards (O-Ring-Gleitringverschraubungen mit metrischem Gewinde) und gewährleistet zuverlässige, auslaufsichere Verbindungen über eine O-Ring-Dichtung, wodurch sie sich ideal für Hochdruckanwendungen eignet. Es ist aus langlebigem Kohlenstoffstahl oder Edelstahl gefertigt und zeichnet sich durch eine robuste Konstruktion aus, die rauen Industriebedingungen standhält, während Oberflächenbehandlungen wie Verzinkung, Verchromung, Vernickelung oder Zink-Nickel-Beschichtung die Korrosionsbeständigkeit und Lebensdauer verbessern.
Der 1CH9 eignet sich für verschiedene Industrieszenarien und eignet sich hervorragend für Produktionsanlagen, Baustellen und allgemeine Hydrauliksysteme, in denen Wasser-, Öl- oder Gasmedien verarbeitet werden. Durch die Kombination von Richtungsflexibilität, standardisierter Dichtungsleistung und langlebigen Materialien bietet es konsistente Zuverlässigkeit für den kritischen Flüssigkeitstransfer und verkörpert technische Exzellenz für die Anforderungen von Hochdruckhydrauliksystemen.
| TEIL NR. | FADEN | ROHR-AD | O-RING | ABMESSUNGEN | MPa | ||||||
| E | F | 11 | L1 | L2 | S1 | S2 | S3 | 31.5 L-Serie |
|||
| 1CH9-12-10OG | M12X1,5 | M10X1 | 6 | 008,1×1,6 | 13 | 28 | 26.5 | 11 | 14 | 14 | |
| 1CH9-14-12OG | M14X1,5 | M12X1,5 | 8 | 009,3X2,4 | 15.5 | 30.5 | 32 | 14 | 17 | 17 | |
| 1CH9-16-14OG | M16X1,5 | M14×1,5 | 10 | 011,3X2,4 | 17.5 | 32.5 | 34 | 16 | 19 | 19 | |
| 1CH9-18-16OG | M18X1,5 | M16X1,5 | 12 | 013,3X2,4 | 19 | 34 | 36 | 19 | 22 | 22 | |
| 1CH9-22-18OG | M22X1,5 | M18X1,5 | 15 | 015,3X2,4 | 22 | 37 | 39.5 | 22 | 27 | 24 | |
| 1CH9-26-22OG | M26×1,5 | M22X1,5 | 18 | 019,3X2,4 | 25.5 | 42 | 43.5 | 27 | 32 | 27 | |
| 1CH9-30-27OG | M30X2 | M27X2 | 22 | 023,5X3,0 | 29.3 | 45.8 | 50 | 30 | 36 | 32 | 16 L-Serie |
| 1CH9-36-33OG | M36×2 | M33X2 | 28 | 029,5X3,0 | 33.3 | 49.8 | 54 | 36 | 41 | 41 | |
| 1DH9-14-12OG | M14×1,5 | M12X1,5 | 6 | 009,3X2,4 | 17.5 | 32.5 | 32 | 14 | 17 | 17 | 63 S-Serie |
| 1DH9-16-14OG | M16X1,5 | M14×1,5 | 8 | O11,3X2,4 | 18.7 | 33.7 | 34 | 16 | 19 | 19 | |
| 1DH9-18-16OG | M18X1,5 | M16X1,5 | 10 | O13,3X2,4 | 19.5 | 36 | 36 | 19 | 22 | 22 | |
| 1DH9-20-18OG | M20X1,5 | M18X1,5 | 12 | O15,3X2,4 | 19.5 | 36 | 37 | 19 | 24 | 24 | |
| 1DH9-22-20OG | M22X1,5 | M20X1,5 | 14 | 017,3X2,4 | 23 | 41 | 40 | 22 | 27 | 27 | |
| 1DH9-24-22OG | M24X1,5 | M22X1,5 | 16 | 019,3X2,4 | 24 | 42 | 37.5 | 24 | 30 | 27 | |
| 1DH9-30-27OG | M30×2 | M27×2 | 20 | 023,5X3,0 | 28.3 | 49.8 | 50 | 30 | 36 | 32 | 40 S-Serie |
| 1DH9-36-33OG | M36X2 | M33X2 | 25 | 029,5X3,0 | 32.8 | 56.8 | 54 | 36 | 46 | 41 | |
| 1DH9-42OG | M42X2 | M42X2 | 30 | O38,5X3,0 | 36.2 | 62.7 | 57.2 | 41 | 50 | 50 | |
| Hinweis: Falls Sie daran interessiert sind, den Adapter im Komplettsatz mit Schneidring und Mutter zu bestellen, müssen Sie nach unserer Teilenummer das Suffix „RN“ einfügen, zum Beispiel 1DH9-20-18OG/RN. |
|||||||||||
