Produktübersicht

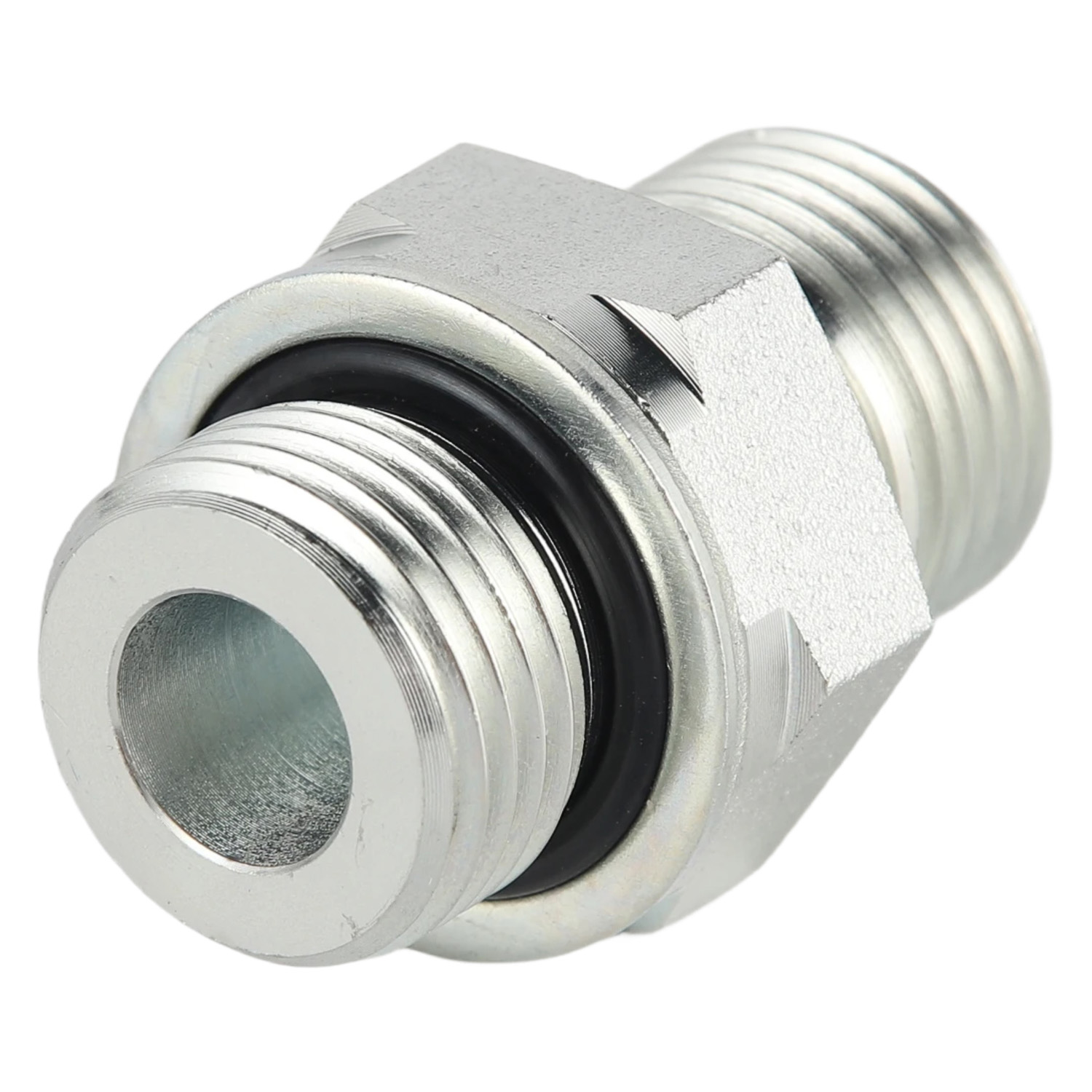

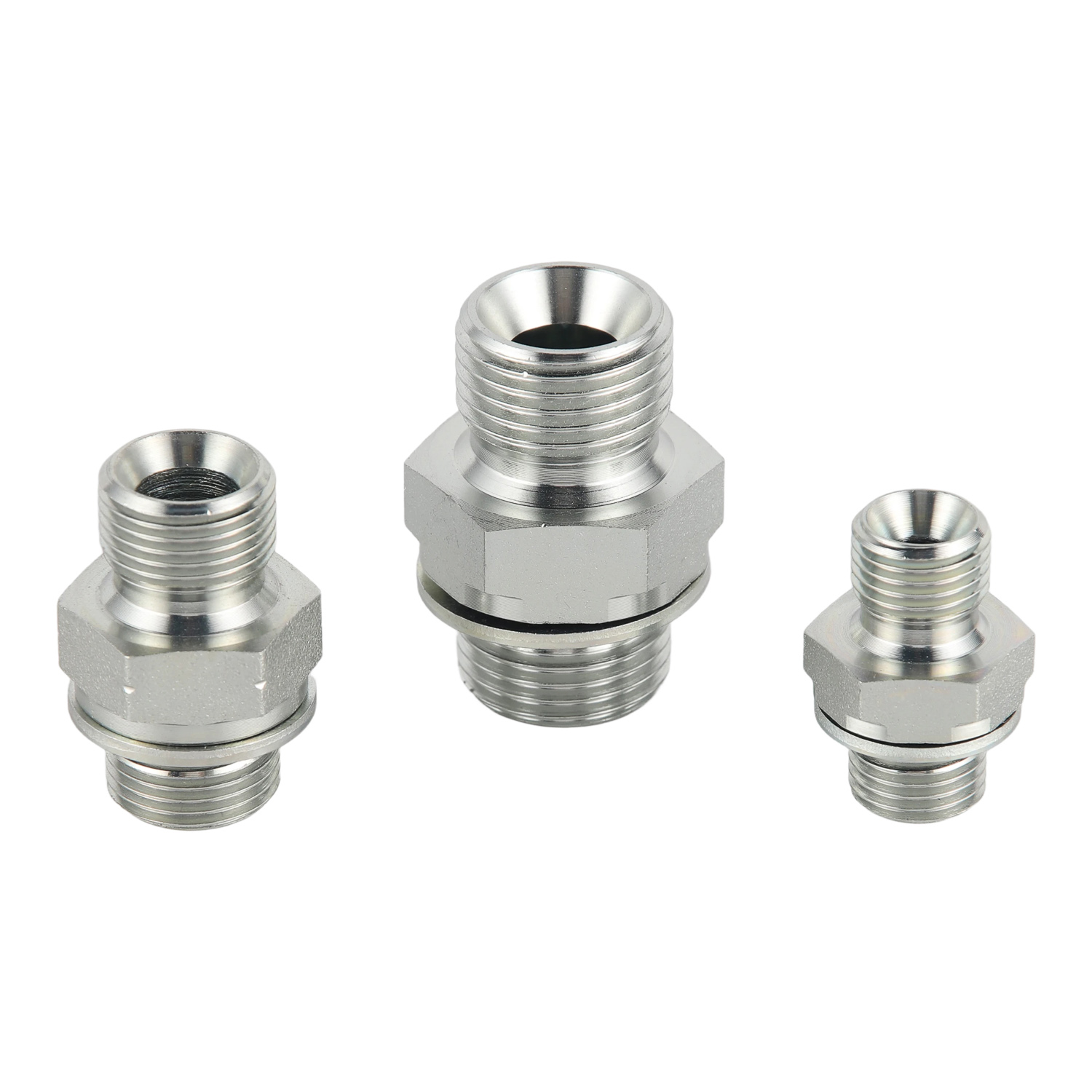

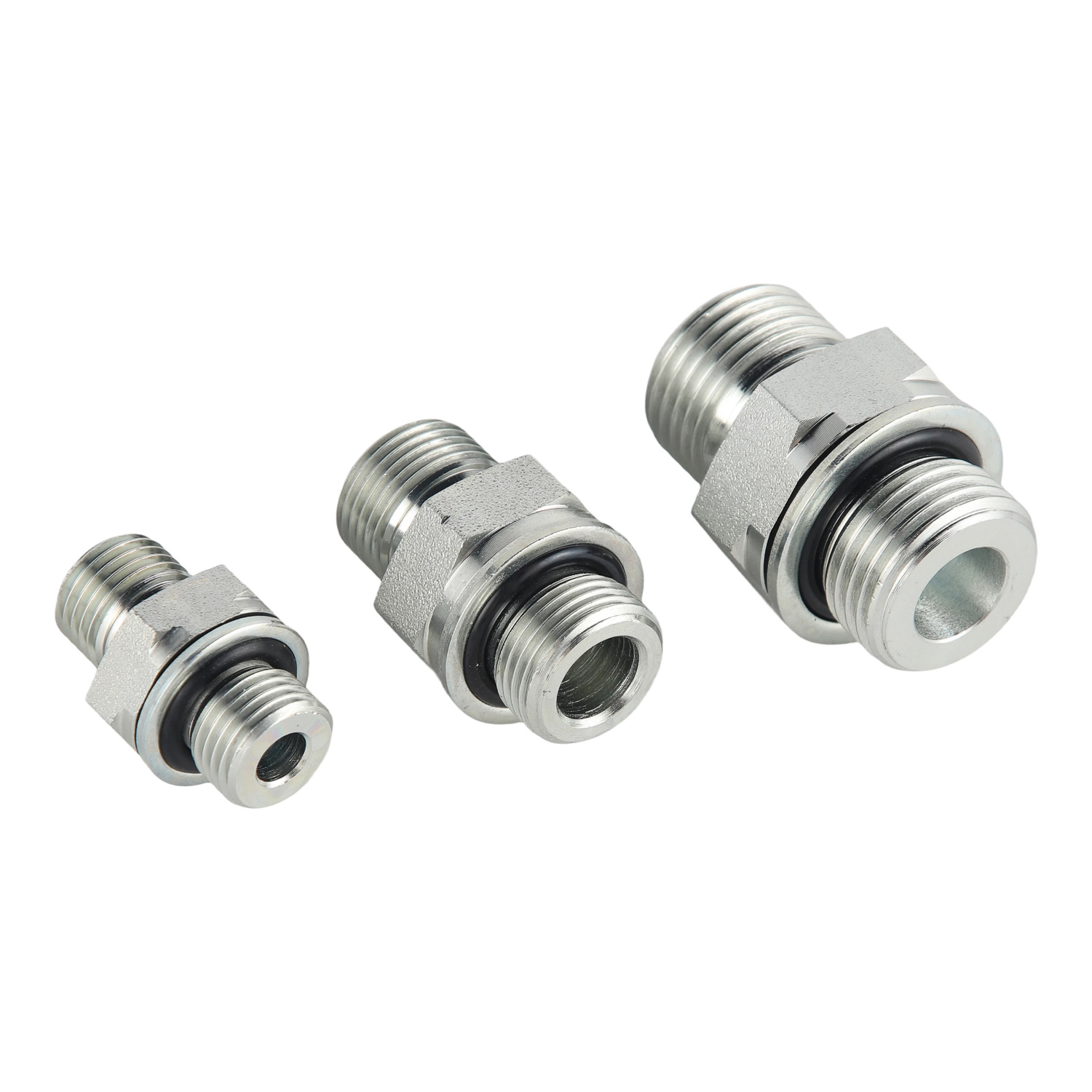

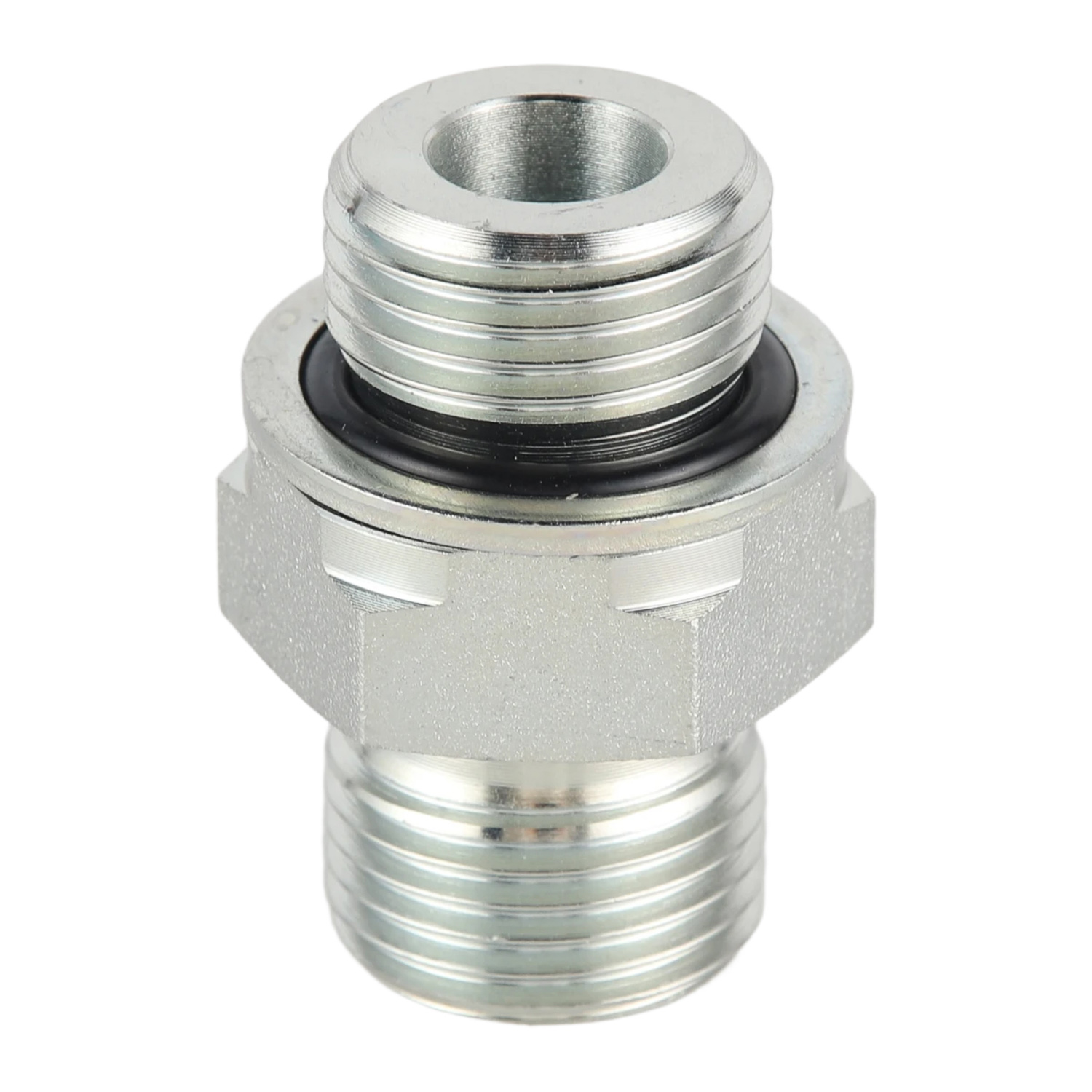

Bei der 1BG-Serie handelt es sich um einen geraden Hydraulikadapter, der für den Anschluss von Hydraulikkomponenten mit BSP-Gewinde und unterschiedlichen Dichtungsmethoden entwickelt wurde. Ein Ende unterstützt entweder einen 60°-Kegelsitz oder eine Verbunddichtungsverbindung, während das gegenüberliegende BSP-Außengewinde einen Elastomer-O-Ring verwendet, um eine zuverlässige leckagefreie Abdichtung zu erreichen.
Die Dichtungskonfiguration mit doppeltem Verwendungszweck vereinfacht die Bestandsverwaltung und erhöht die Installationsflexibilität, indem sie die Verwendung der Armatur in mehreren Hydrauliksystemdesigns ermöglicht. Präzisionsgefertigte Dichtflächen und Gewinde sorgen für sichere Verbindungen, stabile Dichtleistung und hervorragende Druckfestigkeit.
Die aus hochwertigem Kohlenstoffstahl oder Edelstahl gefertigten Beschläge sind für eine längere Haltbarkeit mit verzinkter oder anderer korrosionsbeständiger Oberflächenbehandlung erhältlich. Durch ihre kompakte, gerade Bauform sind sie für Hydraulikaggregate, Baumaschinen usw. geeignet
Maschinen, landwirtschaftliche Geräte, industrielle Automatisierungssysteme und allgemeine Flüssigkeitsübertragungsanwendungen.
Merkmale
Gerader Hydraulikadapter mit BSP-Außengewinde
Doppelte Dichtung für 60°-Kegelsitz oder Verbunddichtung
BSP-Außengewinde mit O-Ring-Dichtung
Zuverlässige, auslaufsichere Dichtungsleistung
Präzisionsgefertigte Gewinde und Dichtflächen
Materialoptionen aus Kohlenstoffstahl und Edelstahl
Verzinkte Oberfläche für erhöhte Korrosionsbeständigkeit
Geeignet für Mittel- und Hochdruckhydrauliksysteme
Spezifikationen
| TEIL NR. |
FADEN |
O-RING |
ABMESSUNGEN |
| E |
F |
|
F端 |
A |
B |
L |
S1 |
|
| 1BG-02 |
G1/8'X28 |
G1/8'X28 |
|
O011 |
10.0 |
9.5 |
27 |
14 |
|
| 1BG-04 |
G1/4'X19 |
G1/4'X19 |
|
O111 |
12.0 |
11 |
31 |
19 |
|
| 1BG-04-06 |
G1/4'X19 |
G3/8'X19 |
|
O113 |
12.0 |
11.5 |
32 |
22 |
|
| 1BG-06 |
G3/8'X19 |
G3/8'X19 |
|
O113 |
13.5 |
11.5 |
33 |
22 |
|
| 1BG-06-04 |
G3/8'X19 |
G1/4'X19 |
|
O111 |
13.5 |
11 |
32.5 |
22 |
|
| 1BG-06-08 |
G3/8'X19 |
G1/2'X14 |
|
O115 |
13.5 |
14 |
38.5 |
27 |
|
| 1BG-08 |
G1/2'X14 |
G1/2'X14 |
|
O115 |
16.0 |
14 |
41 |
27 |
|
| 1BG-08-06 |
G1/2'X14 |
G3/8'X19 |
|
O113 |
16.0 |
11.5 |
36 |
27 |
|
| 1BG-08-12 |
G1/2'X14 |
G3/4'X14 |
|
O119 |
16.0 |
15.5 |
45.5 |
32 |
|
| 1BG-10-08 |
G5/8'x14 |
G1/2'X14 |
|
O115 |
17.5 |
14 |
44.5 |
30 |
|
| 1BG-12 |
G3/4'X14 |
G3/4'X14 |
|
O119 |
18.5 |
15.5 |
46 |
32 |
|
| 1BG-12-08 |
G3/4'X14 |
G1/2'X14 |
|
O115 |
18.5 |
14 |
45.5 |
32 |
|
| 1BG-16-08 |
G1'X11 |
G1/2'X14 |
|
O115 |
20.5 |
14 |
50.5 |
41 |
|
| 1BG-16 |
G1'X11 |
G1'X11 |
|
O217 |
20.5 |
18 |
53 |
41 |
|
| 1BG-16-12 |
G1'X11 |
G3/4'X14 |
|
O119 |
20.5 |
15.5 |
52 |
41 |
|
| 1BG-20 |
G1,1/4'X11 |
G1,1/4'X11 |
|
O222 |
20.5 |
20 |
58.5 |
50 |
|
| 1BG-24 |
G1,1/2'X11 |
G1,1/2'X11 |
|
O224 |
23 |
21.5 |
62.5 |
55 |
|
| Das F-Ende ist mit dem DlN-3852-Port verbunden. |
Anwendungen
Die BSP-Doppelverschraubungen mit Außengewinde der Serie 1BG werden häufig in Hydraulikaggregaten, Baumaschinen, landwirtschaftlichen Maschinen, industriellen Automatisierungsgeräten, Flüssigkeitsübertragungssystemen und allgemeinen Hydraulikleitungen eingesetzt. Ihr Doppeldichtungsdesign bietet hervorragende Kompatibilität und zuverlässige Leistung in Hydraulikanwendungen mit mittlerem und hohem Druck.
