Агляд прадукту

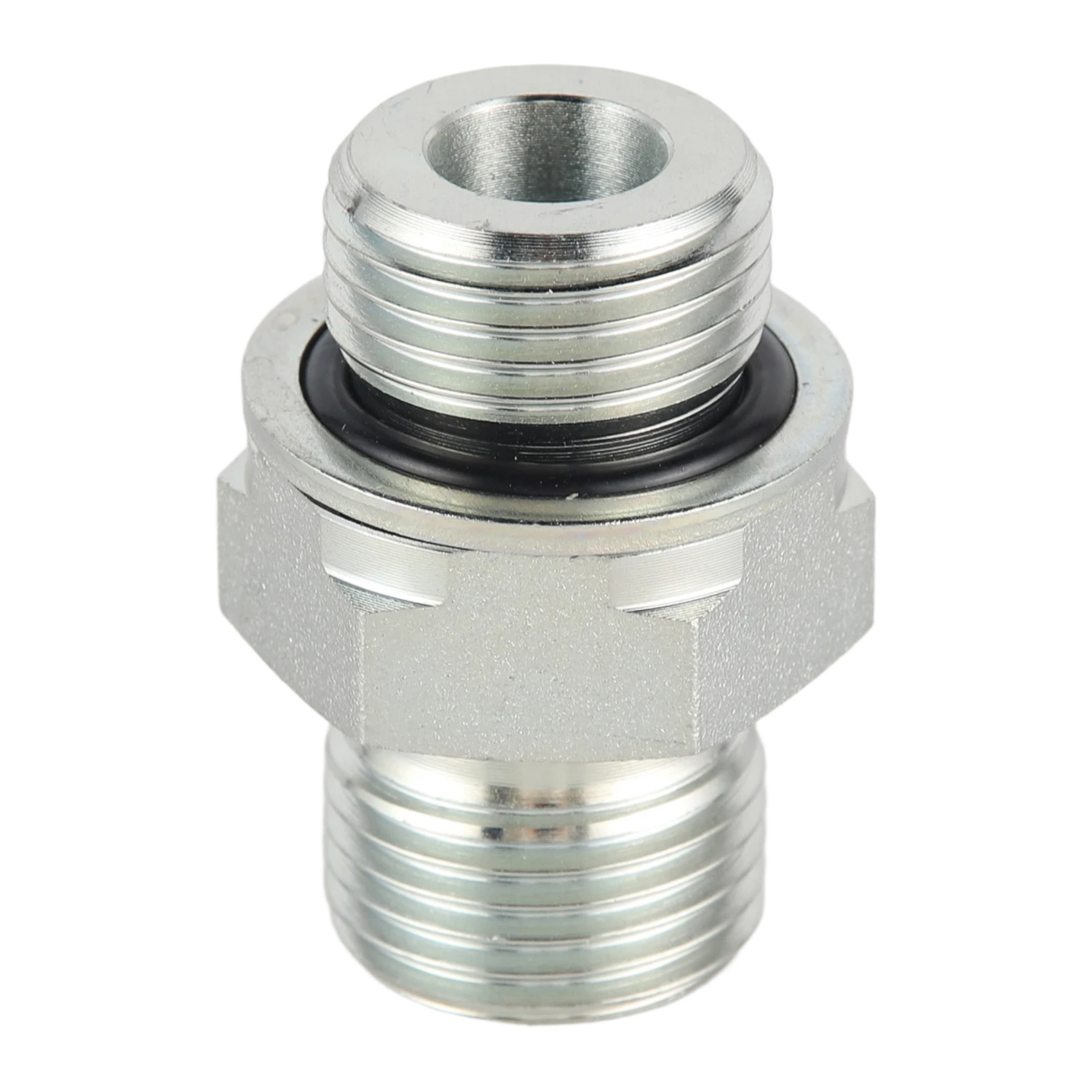

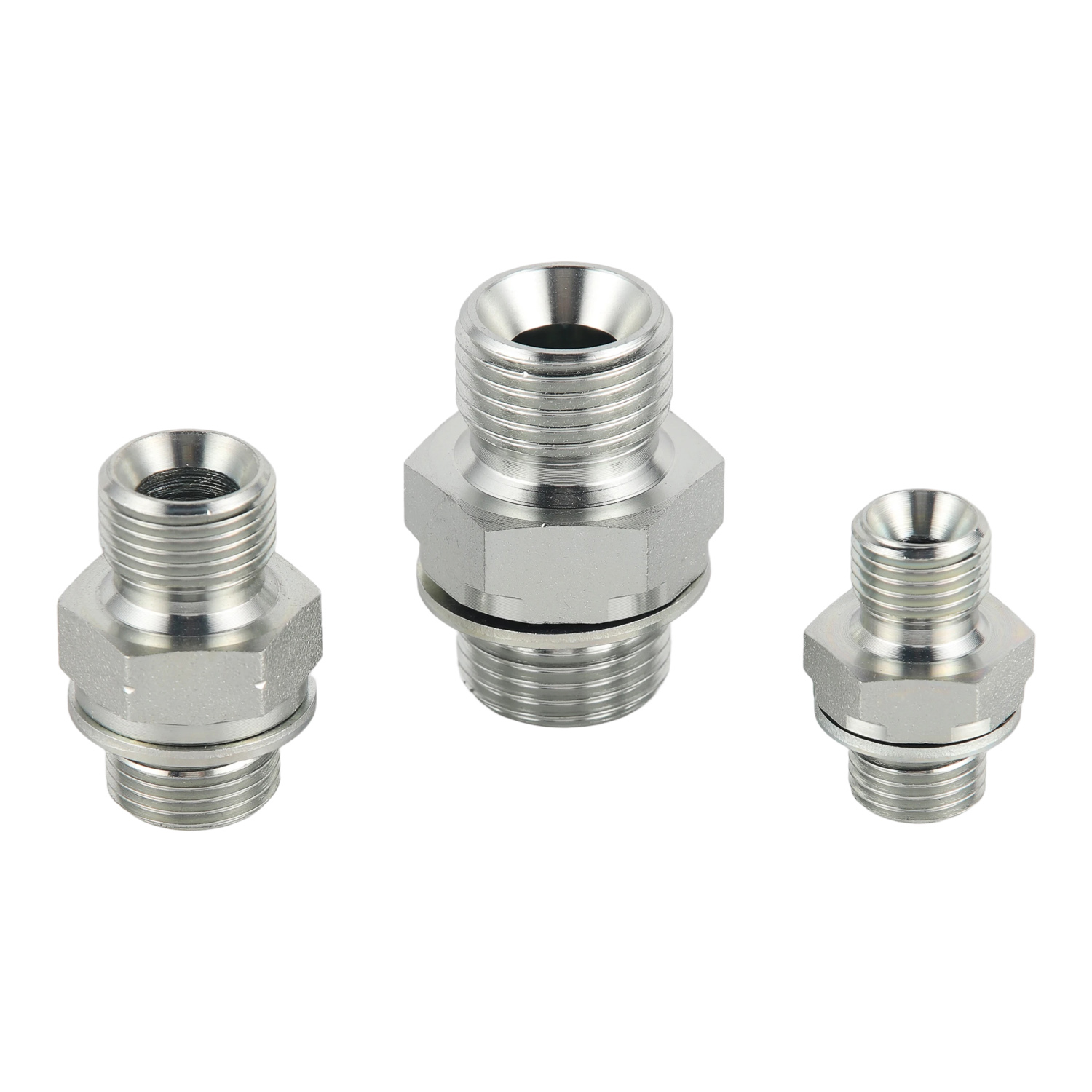

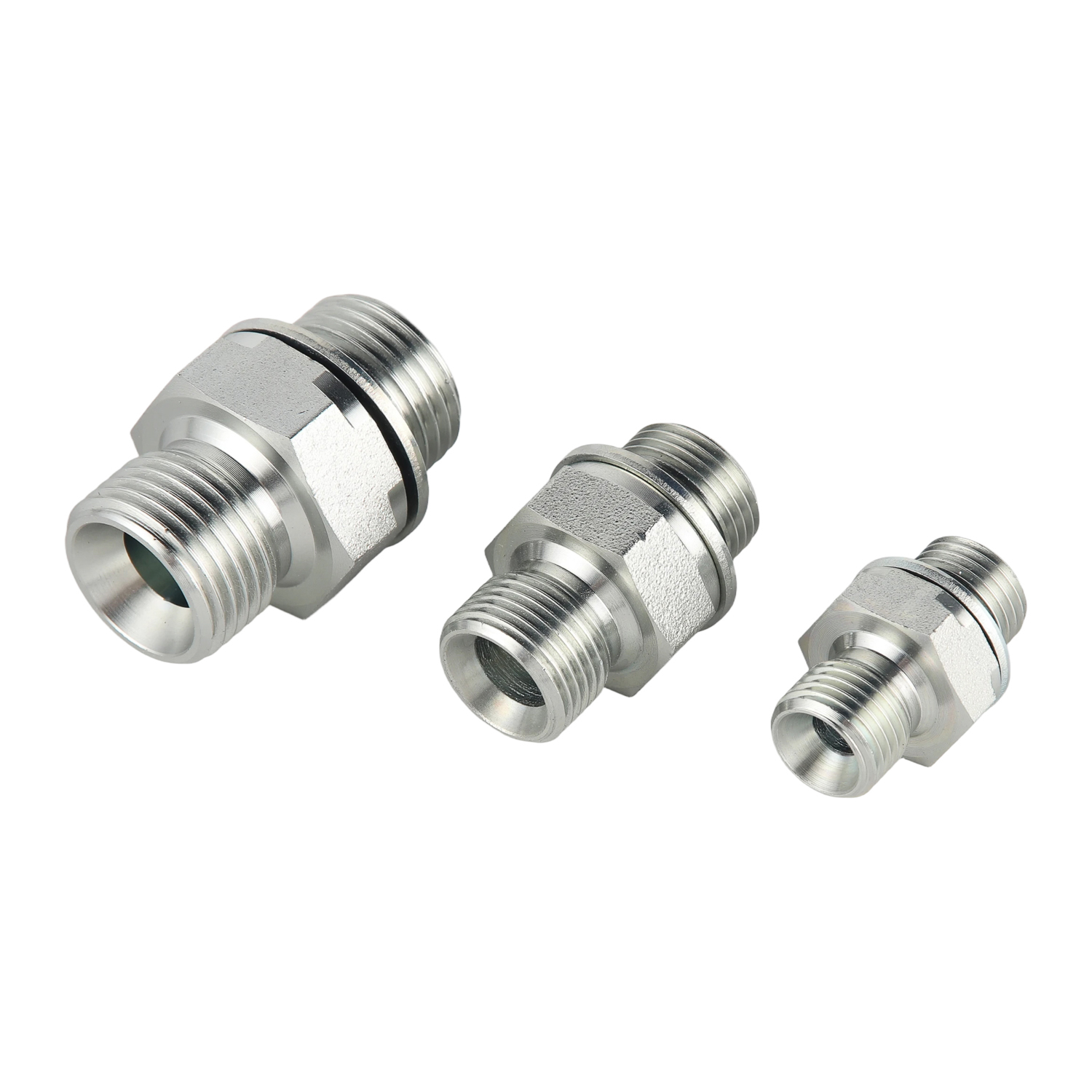

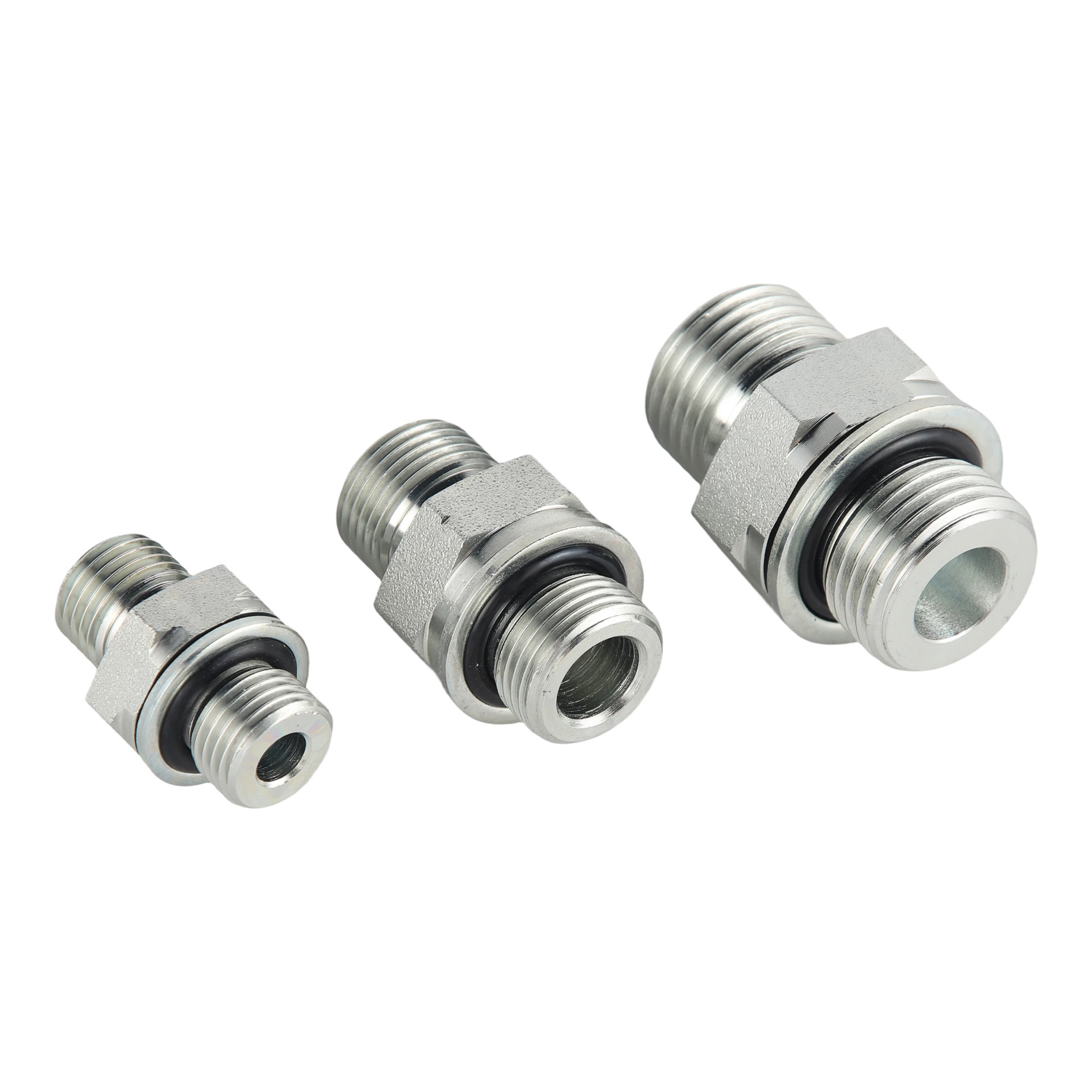

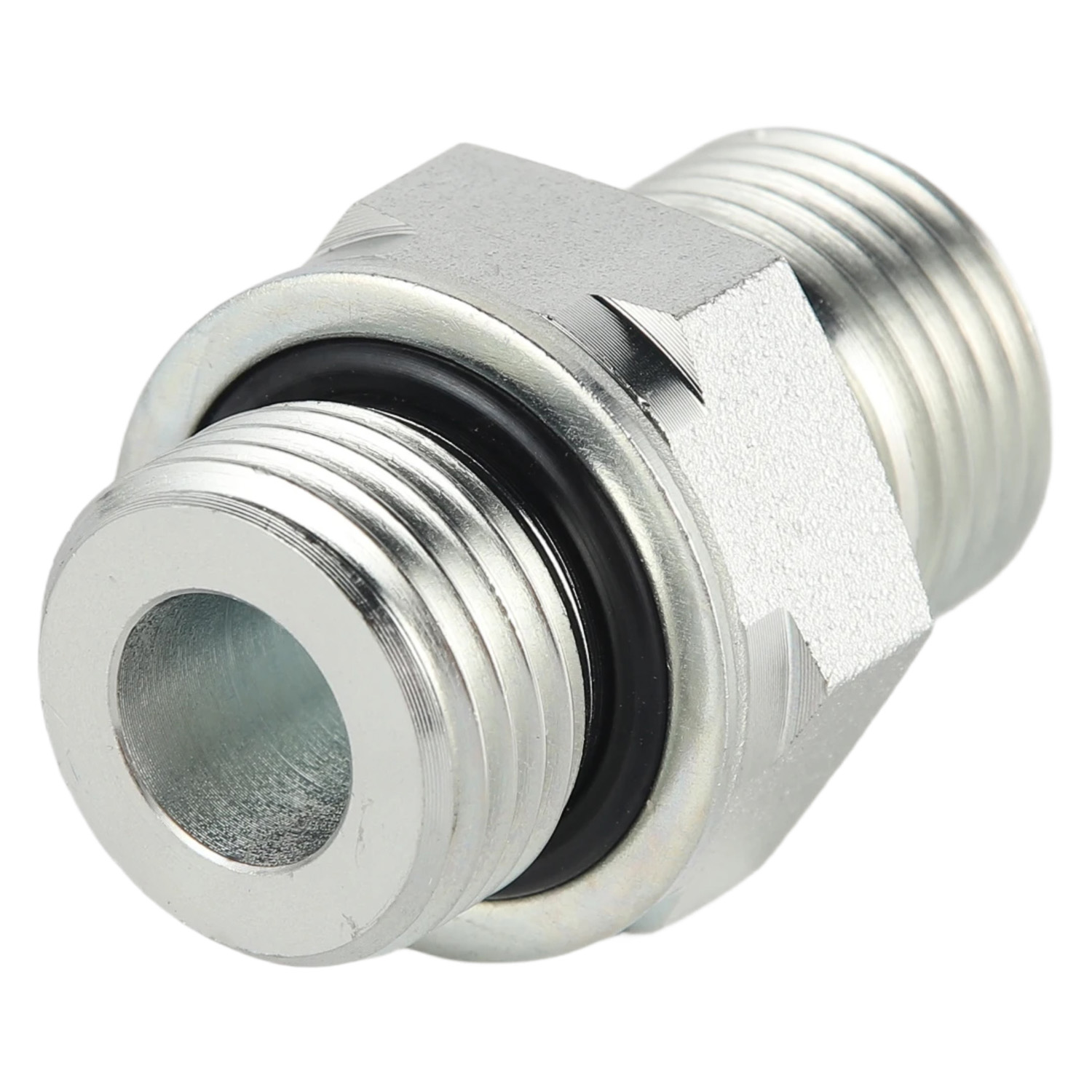

Серыя 1BG - гэта прамы гідраўлічны перахаднік, прызначаны для злучэння гідраўлічных кампанентаў з разьбой BSP з рознымі спосабамі ўшчыльнення. Адзін канец падтрымлівае альбо конуснае сядзенне 60°, альбо клеенае ўшчыльняльнае злучэнне, у той час як супрацьлеглая вонкавая разьба BSP выкарыстоўвае эластамернае ўшчыльняльнае кольца для дасягнення надзейнага ўшчыльнення без уцечак.
Канфігурацыя ўшчыльнення падвойнага прызначэння спрашчае кіраванне запасамі і павялічвае гібкасць ўстаноўкі, дазваляючы выкарыстоўваць фітынг у некалькіх канструкцыях гідраўлічных сістэм. Дакладна апрацаваныя ўшчыльняльныя паверхні і разьбы забяспечваюць надзейныя злучэнні, стабільную працу ўшчыльнення і выдатную ўстойлівасць да ціску.
Вырабленыя з вугляродзістай або нержавеючай сталі прэміум-класа, фітынгі даступныя з ацынкаванымі або іншымі ўстойлівымі да карозіі паверхнямі для павышэння трываласці. Іх кампактная прамая канструкцыя робіць іх прыдатнымі для гідраўлічных агрэгатаў, будаўніцтва m
тэхніка, сельскагаспадарчае абсталяванне, сістэмы прамысловай аўтаматызацыі і агульныя праграмы перадачы вадкасці.
Асаблівасці
Прамы гідраўлічны адаптар BSP
Ушчыльненне падвойнага прызначэння для сядзення конуса 60° або клеенага ўшчыльнення
Навакольная разьба BSP з ушчыльняльным кольцам
Надзейнае ўшчыльненне, устойлівае да ўцечак
Прэцызійна апрацаваныя разьбы і ўшчыльняльныя паверхні
Варыянты з вугляродзістай сталі і нержавеючай сталі
Ацынкаваная паверхня для павышэння ўстойлівасці да карозіі
Падыходзіць для гідраўлічных сістэм сярэдняга і высокага ціску
Тэхнічныя характарыстыкі
| ЧАСТКА NO. |
НІТКА |
Ушчыльняльнае кольца |
ПАМЕРЫ |
| Э |
Ф |
|
F端 |
А |
Б |
Л |
S1 |
|
| 1БГ-02 |
G1/8'X28 |
G1/8'X28 |
|
O011 |
10.0 |
9.5 |
27 |
14 |
|
| 1БГ-04 |
G1/4'X19 |
G1/4'X19 |
|
O111 |
12.0 |
11 |
31 |
19 |
|
| 1БГ-04-06 |
G1/4'X19 |
G3/8'X19 |
|
O113 |
12.0 |
11.5 |
32 |
22 |
|
| 1БГ-06 |
G3/8'X19 |
G3/8'X19 |
|
O113 |
13.5 |
11.5 |
33 |
22 |
|
| 1БГ-06-04 |
G3/8'X19 |
G1/4'X19 |
|
O111 |
13.5 |
11 |
32.5 |
22 |
|
| 1БГ-06-08 |
G3/8'X19 |
G1/2'X14 |
|
O115 |
13.5 |
14 |
38.5 |
27 |
|
| 1БГ-08 |
G1/2'X14 |
G1/2'X14 |
|
O115 |
16.0 |
14 |
41 |
27 |
|
| 1БГ-08-06 |
G1/2'X14 |
G3/8'X19 |
|
O113 |
16.0 |
11.5 |
36 |
27 |
|
| 1БГ-08-12 |
G1/2'X14 |
G3/4'X14 |
|
O119 |
16.0 |
15.5 |
45.5 |
32 |
|
| 1БГ-10-08 |
G5/8'x14 |
G1/2'X14 |
|
O115 |
17.5 |
14 |
44.5 |
30 |
|
| 1БГ-12 |
G3/4'X14 |
G3/4'X14 |
|
O119 |
18.5 |
15.5 |
46 |
32 |
|
| 1БГ-12-08 |
G3/4'X14 |
G1/2'X14 |
|
O115 |
18.5 |
14 |
45.5 |
32 |
|
| 1БГ-16-08 |
G1'X11 |
G1/2'X14 |
|
O115 |
20.5 |
14 |
50.5 |
41 |
|
| 1БГ-16 |
G1'X11 |
G1'X11 |
|
O217 |
20.5 |
18 |
53 |
41 |
|
| 1БГ-16-12 |
G1'X11 |
G3/4'X14 |
|
O119 |
20.5 |
15.5 |
52 |
41 |
|
| 1БГ-20 |
G1.1/4'X11 |
G1.1/4'X11 |
|
O222 |
20.5 |
20 |
58.5 |
50 |
|
| 1БГ-24 |
G1.1/2'X11 |
G1.1/2'X11 |
|
O224 |
23 |
21.5 |
62.5 |
55 |
|
| 注:F端与DIN 3852油口相配。 Канец F злучаны з портам DlN 3852. |
Прыкладанні
Фітынгі двухразовага выкарыстання BSP серыі 1BG шырока выкарыстоўваюцца ў гідраўлічных агрэгатах, будаўнічай тэхніцы, сельскагаспадарчай тэхніцы, абсталяванні прамысловай аўтаматызацыі, сістэмах перадачы вадкасці і агульных гідраўлічных трубаправодах. Іх канструкцыя з падвойным ушчыльненнем забяспечвае выдатную сумяшчальнасць і надзейную працу ў гідраўліцы сярэдняга і высокага ціску.
