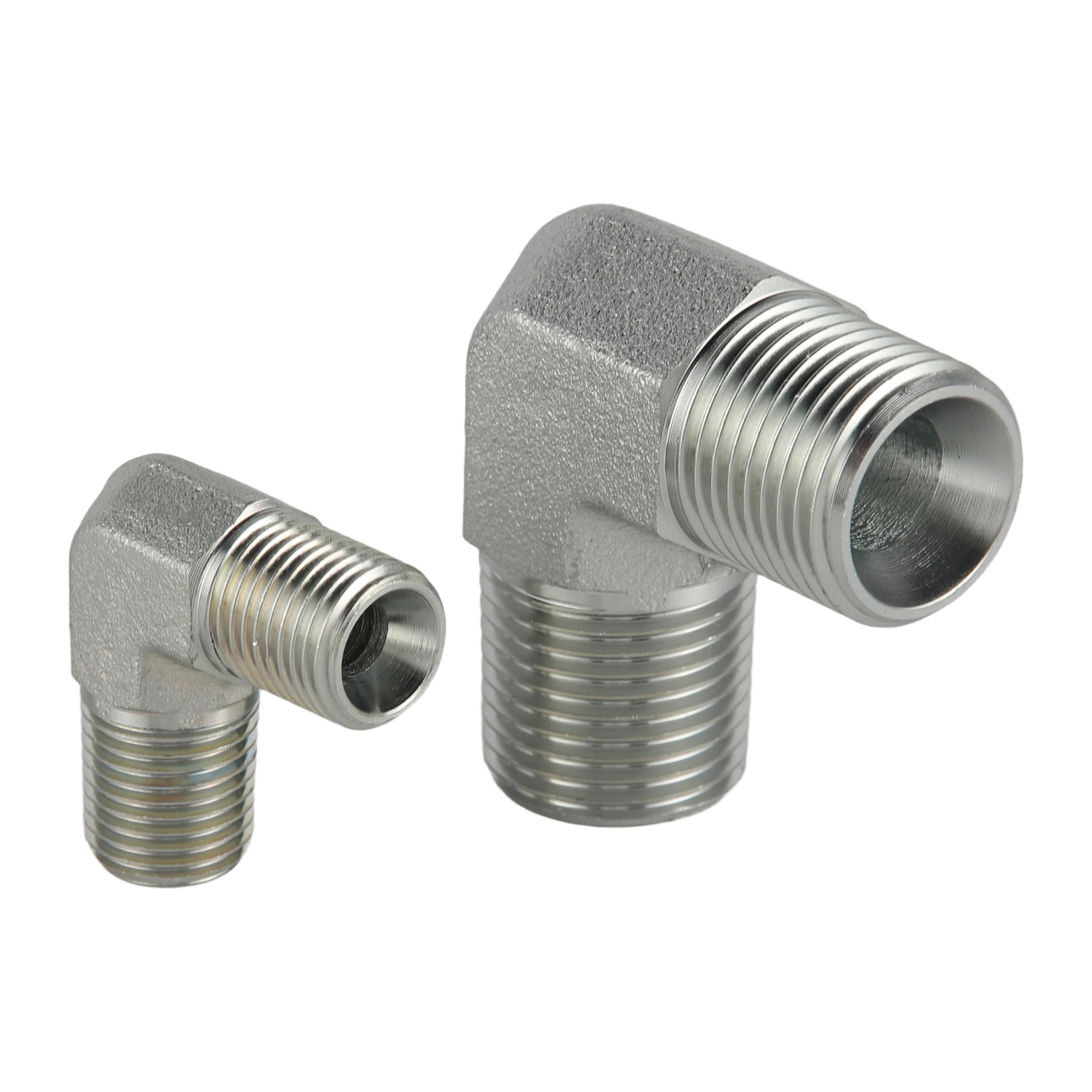

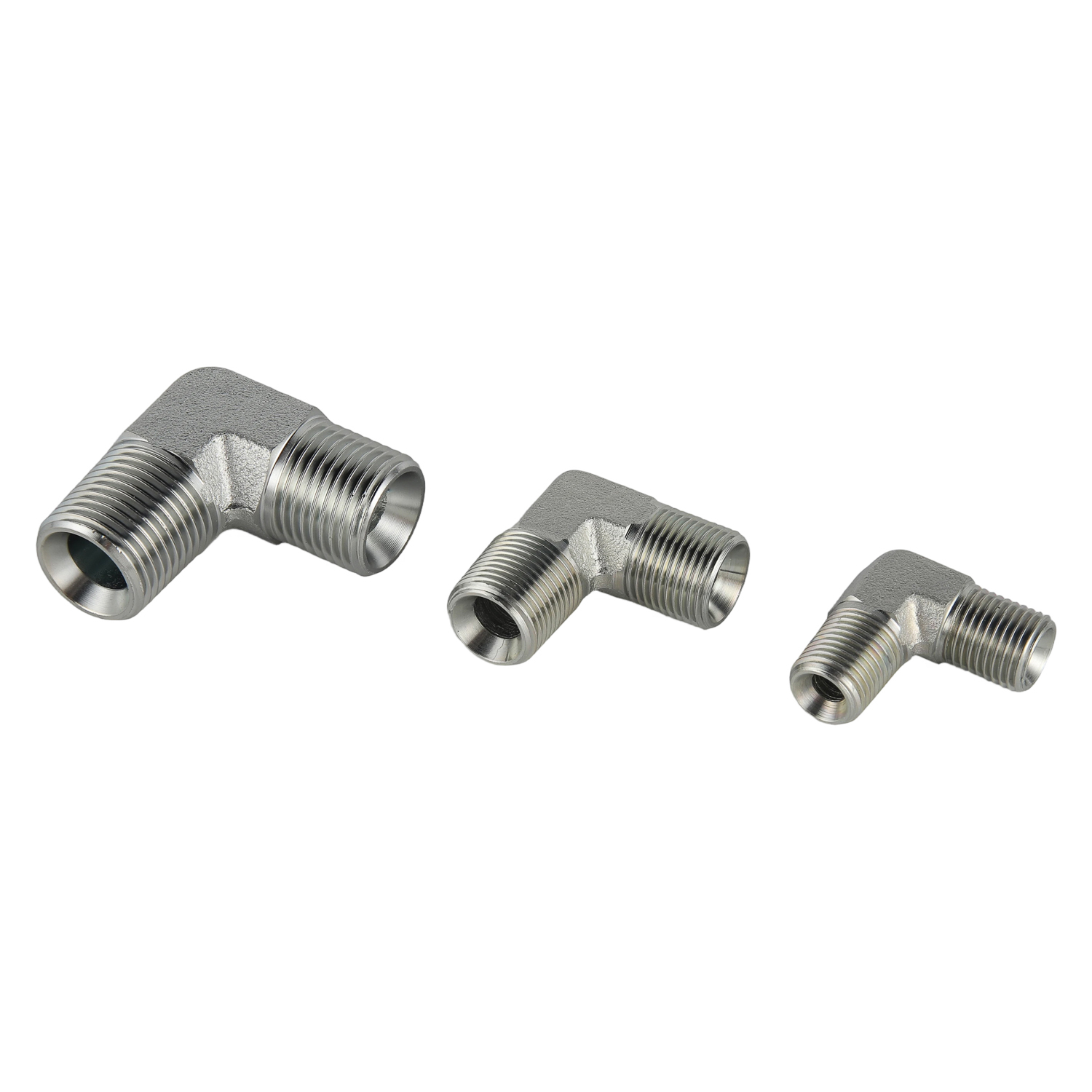

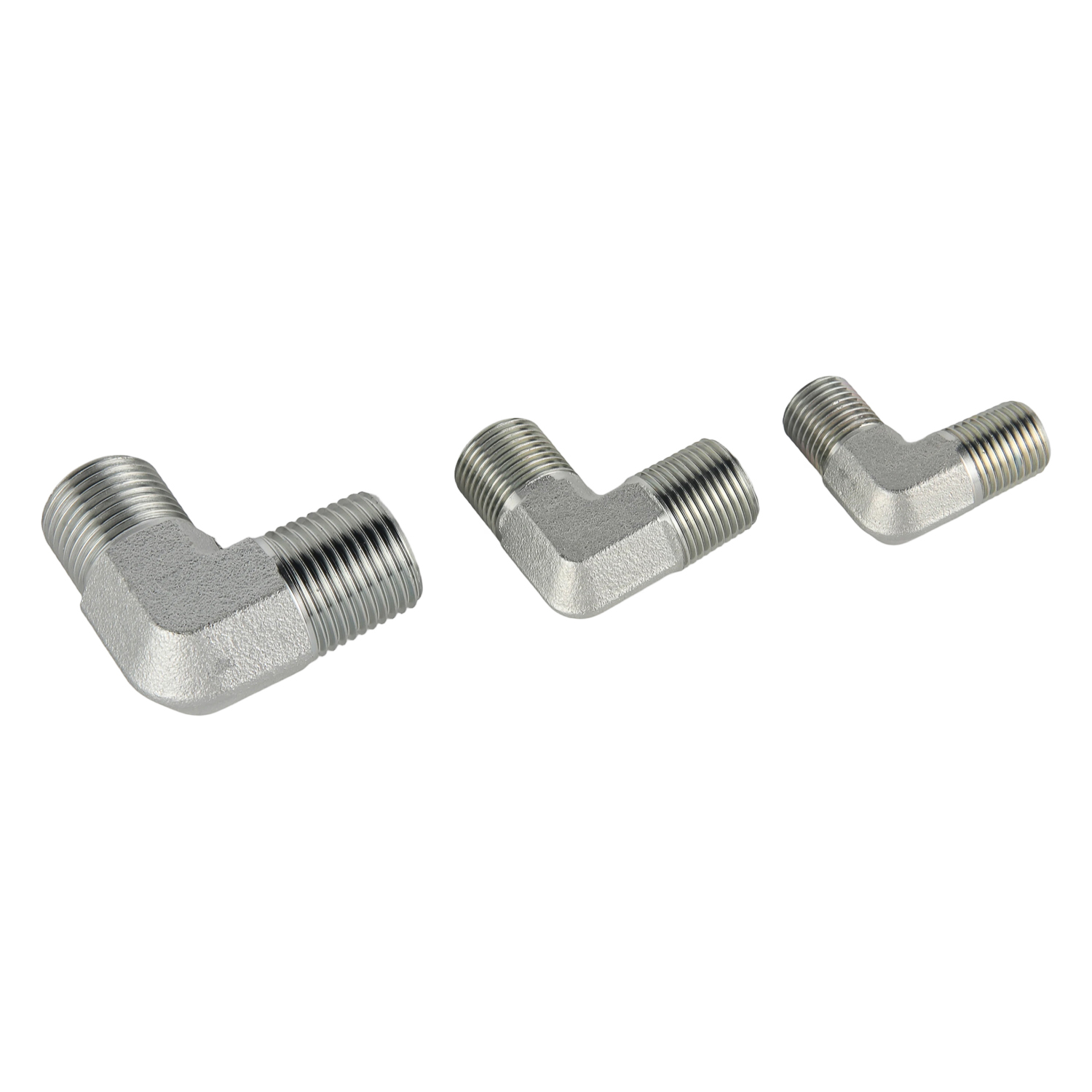

Der 60°-Sitzwinkel mit 90°-BSP-Außengewinde der Serie 1B9 ist als zuverlässige 90-Grad-Verbindungslösung für hydraulische Rohrleitungssysteme konzipiert. Die Verschraubung verfügt über ein BSP-Außengewindeende in Kombination mit einem präzisionsgefertigten 60°-Kegelsitz, der eine sichere Abdichtung gewährleistet, wenn sie mit kompatiblen BSP-Innengewindeverschraubungen verbunden wird.
Die Winkelkonfiguration ermöglicht hydraulischen Rohrleitungen eine reibungslose Richtungsänderung bei gleichzeitiger Aufrechterhaltung einer stabilen Flüssigkeitsübertragung. Aufgrund seiner kompakten Bauweise eignet es sich für Anwendungen, bei denen der Installationsraum begrenzt ist und eine flexible Verlegung erforderlich ist.
Die präzisionsgefertigte Dichtfläche sorgt für eine gleichbleibende Verbindungsleistung, während das sechseckige Gehäusedesign eine bequeme Installation und Festziehen mit Standardwerkzeugen ermöglicht. Die Armatur ist in den Materialien Kohlenstoffstahl und Edelstahl mit optionaler Oberflächenbehandlung erhältlich und eignet sich für verschiedene Industrieumgebungen.
90°-Winkelkonfiguration für flexible Rohrleitungsführung
BSP-Außengewindeanschluss
60°-Kegelsitz für zuverlässige Metall-auf-Metall-Abdichtung
Präzise bearbeitete Dichtfläche
Sechseckiges Gehäusedesign für einfache Installation
Kompakte Bauweise für platzsparende Anwendungen
Materialoptionen aus Kohlenstoffstahl und Edelstahl
Geeignet für hydraulische und industrielle Rohrleitungssysteme
| TEIL NR. | FADEN | ABMESSUNGEN | ||||||
| E | F | A | B | S1 | ||||
| 1B9-02 | G1/8'X28 | G1/8'X28 | 19.8 | 19.8 | 11.0 | |||
| 1B9-02-04 | G1/8'X28 | G1/4'X19 | 23.0 | 25.0 | 14.0 | |||
| 1B9-04 | G1/4'X19 | G114'X19 | 24.5 | 24.5 | 14.0 | |||
| 1B9-04-06 | G1/4'X19 | G3/8'X19 | 26.5 | 27.5 | 16.0 | |||
| 1B9-06 | G318'X19 | G3/8'X19 | 27.5 | 27.5 | 16.0 | |||
| 1B9-06-08 | G3/8'X19 | G112'X14 | 31.0 | 34.5 | 22.0 | |||
| 1B9-08 | G1/2'X14 | G1/2'X14 | 34.5 | 34.5 | 22.0 | |||
| 1B9-08-12 | G112'X14 | G3/4'X14 | 37.5 | 40.0 | 27.0 | |||
| 1B9-10 | G5/8'X14 | G5/8'X14 | 35.0 | 35.0 | 22.0 | |||
| 1B9-10-12 | G5/8'X14 | G314'X14 | 37.5 | 39.0 | 30.0 | |||
| 1B9-12 | G314'X14 | G314'X14 | 40.0 | 40.0 | 27.0 | |||
| 1B9-12-16 | G314'X14 | G1'X11 | 43.5 | 46.0 | 33.0 | |||
| 1B9-16 | G1'X11 | G1'X11 | 46.0 | 46.0 | 33.0 | |||
| 1B9-16-20 | G1X11 | G1,1/4'X11 | 50.5 | 50.5 | 41.0 | |||
| 1B9-20 | G1,1/4'X11 | G1,1/4'X11 | 50.5 | 50.5 | 41.0 | |||
| 1B9-20-24 | G1,1/4'X11 | G1,1/2'X11 | 54.5 | 57.5 | 48.0 | |||
| 1B9-24 | G1,1/2'X11 | G1,1/2'X11 | 57.5 | 57.5 | 48.0 | |||
| 1B9-32 | G2'X11 | G2'X11 | 68.0 | 68.0 | 63.0 | |||
90° BSP-Außengewinde-60°-Sitzwinkelverschraubungen der Serie 1B9 werden häufig in Hydrauliksystemen, Baumaschinen, landwirtschaftlichen Geräten, industrieller Automatisierung, pneumatischen Geräten und allgemeinen Flüssigkeitsübertragungsanwendungen eingesetzt. Ihre 90°-Struktur und das zuverlässige 60°-Kegeldichtungsdesign sorgen für eine flexible Installation und zuverlässige Leistung für Mittel- und Hochdruck-Rohrleitungssysteme.
