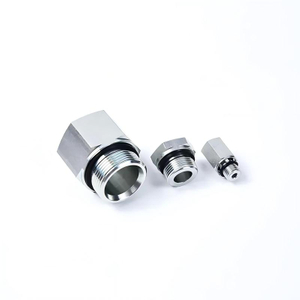

Ikhtisar Produk
Seri 1BG adalah adaptor hidraulik lurus yang dirancang untuk menyambungkan komponen hidraulik berulir BSP dengan metode penyegelan berbeda. Salah satu ujungnya mendukung dudukan kerucut 60° atau sambungan segel terikat, sedangkan benang jantan BSP yang berlawanan menggunakan cincin-O elastomer untuk mencapai penyegelan bebas bocor yang andal.
Konfigurasi penyegelan tujuan ganda menyederhanakan manajemen inventaris dan meningkatkan fleksibilitas pemasangan dengan memungkinkan pemasangan digunakan dalam beberapa desain sistem hidraulik. Permukaan dan ulir penyegelan yang dibuat dengan mesin presisi memastikan sambungan yang aman, kinerja penyegelan yang stabil, dan ketahanan terhadap tekanan yang sangat baik.
Diproduksi dari baja karbon premium atau baja tahan karat, perlengkapannya tersedia dengan lapisan seng atau perawatan permukaan tahan korosi lainnya untuk meningkatkan daya tahan. Desainnya yang lurus dan ringkas membuatnya cocok untuk unit tenaga hidrolik, konstruksi m
mesin, peralatan pertanian, sistem otomasi industri, dan aplikasi transmisi fluida umum.
Fitur
Adaptor hidrolik lurus jantan BSP
Penyegelan penggunaan ganda untuk dudukan kerucut 60° atau segel berikat
Benang jantan BSP dengan penyegelan O-ring
Performa penyegelan anti bocor yang andal
Benang dan permukaan penyegelan yang dikerjakan secara presisi
Pilihan material baja karbon dan baja tahan karat
Permukaan berlapis seng untuk meningkatkan ketahanan terhadap korosi
Cocok untuk sistem hidrolik bertekanan sedang dan tinggi

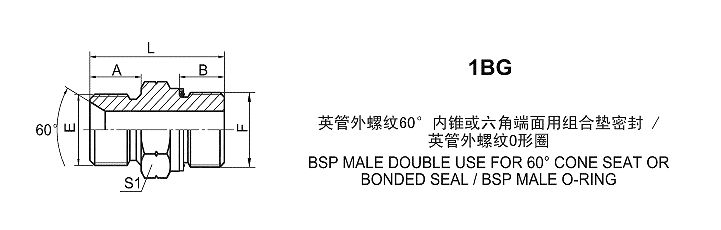

Spesifikasi
| BAGIAN NO. |
BENANG |
O-RING |
UKURAN |
| E |
F |
|
F端 |
A |
B |
L |
S1 |
|
| 1BG-02 |
G1/8'X28 |
G1/8'X28 |
|
O011 |
10.0 |
9.5 |
27 |
14 |
|
| 1BG-04 |
G1/4'X19 |
G1/4'X19 |
|
O111 |
12.0 |
11 |
31 |
19 |
|
| 1BG-04-06 |
G1/4'X19 |
G3/8'X19 |
|
O113 |
12.0 |
11.5 |
32 |
22 |
|
| 1BG-06 |
G3/8'X19 |
G3/8'X19 |
|
O113 |
13.5 |
11.5 |
33 |
22 |
|
| 1BG-06-04 |
G3/8'X19 |
G1/4'X19 |
|
O111 |
13.5 |
11 |
32.5 |
22 |
|
| 1BG-06-08 |
G3/8'X19 |
G1/2'X14 |
|
O115 |
13.5 |
14 |
38.5 |
27 |
|
| 1BG-08 |
G1/2'X14 |
G1/2'X14 |
|
O115 |
16.0 |
14 |
41 |
27 |
|
| 1BG-08-06 |
G1/2'X14 |
G3/8'X19 |
|
O113 |
16.0 |
11.5 |
36 |
27 |
|
| 1BG-08-12 |
G1/2'X14 |
G3/4'X14 |
|
O119 |
16.0 |
15.5 |
45.5 |
32 |
|
| 1BG-10-08 |
G5/8'x14 |
G1/2'X14 |
|
O115 |
17.5 |
14 |
44.5 |
30 |
|
| 1BG-12 |
G3/4'X14 |
G3/4'X14 |
|
O119 |
18.5 |
15.5 |
46 |
32 |
|
| 1BG-12-08 |
G3/4'X14 |
G1/2'X14 |
|
O115 |
18.5 |
14 |
45.5 |
32 |
|
| 1BG-16-08 |
G1'X11 |
G1/2'X14 |
|
O115 |
20.5 |
14 |
50.5 |
41 |
|
| 1BG-16 |
G1'X11 |
G1'X11 |
|
O217 |
20.5 |
18 |
53 |
41 |
|
| 1BG-16-12 |
G1'X11 |
G3/4'X14 |
|
O119 |
20.5 |
15.5 |
52 |
41 |
|
| 1BG-20 |
G1.1/4'X11 |
G1.1/4'X11 |
|
O222 |
20.5 |
20 |
58.5 |
50 |
|
| 1BG-24 |
G1.1/2'X11 |
G1.1/2'X11 |
|
O224 |
23 |
21.5 |
62.5 |
55 |
|
| Alamat:F端与DIN 3852油口相配。 Ujung F dihubungkan dengan port DlN 3852. |
Aplikasi
Perlengkapan Penggunaan Ganda Pria BSP Seri 1BG banyak digunakan pada unit tenaga hidrolik, mesin konstruksi, mesin pertanian, peralatan otomasi industri, sistem transmisi fluida, dan perpipaan hidrolik umum. Desain penyegelan gandanya menawarkan kompatibilitas luar biasa dan kinerja andal dalam aplikasi hidraulik bertekanan sedang dan tinggi.
