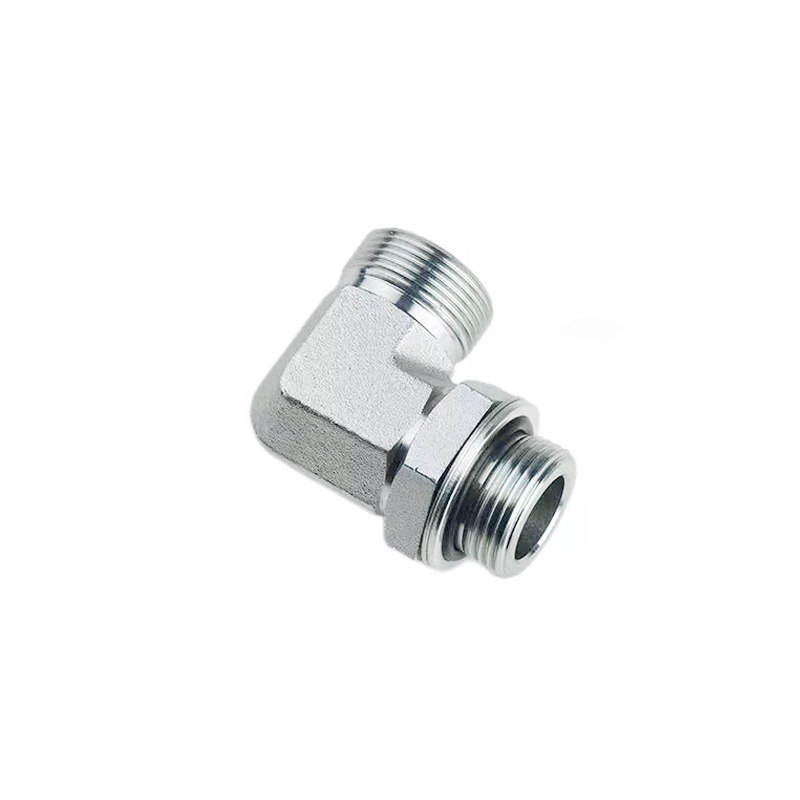

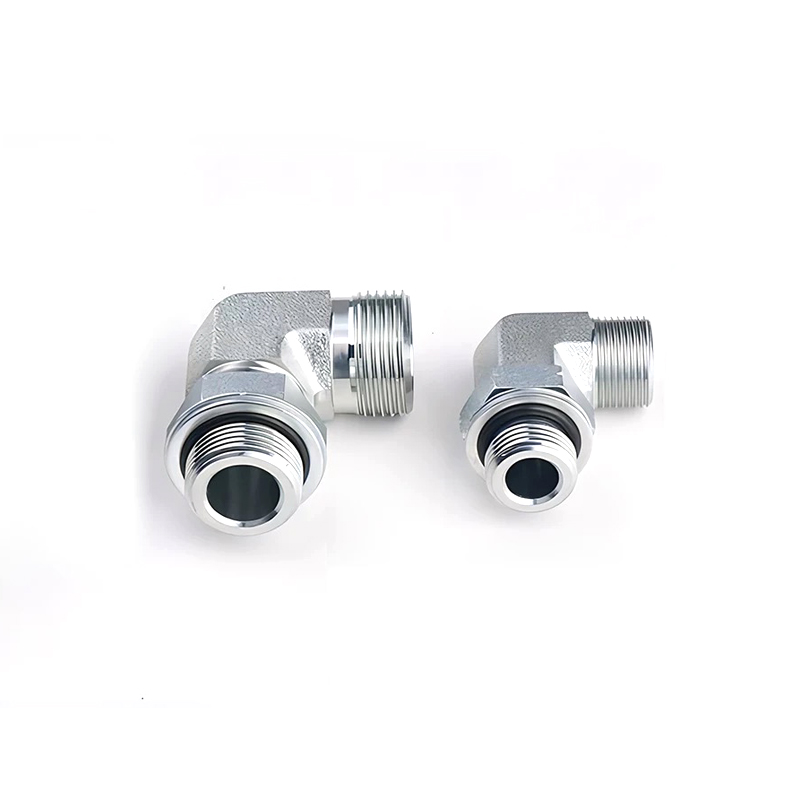

De 1CO9 en 1DO9 zijn nauwkeurig 90° verstelbare hydraulische elleboogkoppelingen, ontworpen voor hogedruksystemen met mannelijke UN/UNF-draadeinden en O-ringnoppen (ORB)-afdichtingen. Hun verstelbare ontwerp maakt nauwkeurige positionering tijdens de installatie mogelijk, waardoor een naadloze integratie in complexe hydraulische lay-outs wordt gegarandeerd.
Deze fittingen voldoen aan de ISO 11926- en SAE J1926-3-normen en zijn voorzien van een ORB-afdichting (een O-ring in een afgeknotte behuizing) die lekvrije prestaties levert, zelfs onder hoge druk en trillingen. Het uiteinde van de noppen maakt gebruik van UN/UNF-schroefdraden voor een veilige mechanische verbinding, terwijl het andere uiteinde is aangesloten op een kegel van 24° voor veelzijdige systeemcompatibiliteit.

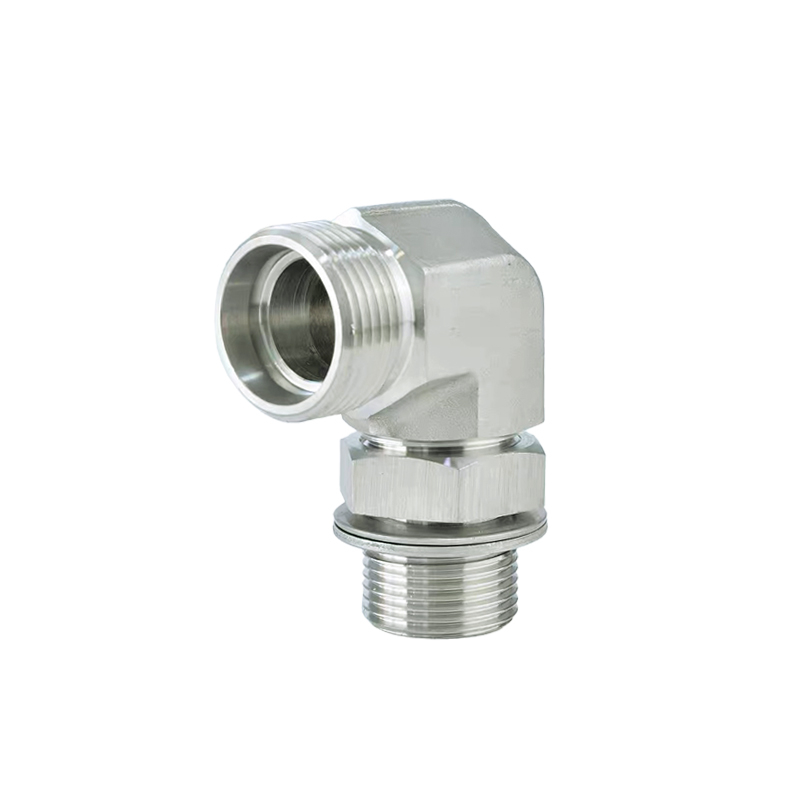

Ze zijn gemaakt van koolstofstaal (verzinkt voor corrosiebestendigheid) of roestvrij staal en blinken uit in veeleisende omstandigheden, met een maximale druk van 630 bar. Het belangrijkste onderscheid ligt in hun duty-kwaliteiten: 1CO9 (1C-voorvoegsel) is voor licht gebruik (L-serie) en 1DO9 (1D-voorvoegsel) is voor zwaar gebruik (S-serie), en voldoet aan verschillende drukvereisten. Deze fittingen zijn ideaal voor industriële machines en hydraulische systemen die onder hoge spanning staan en bieden een balans tussen duurzaamheid, gestandaardiseerde compatibiliteit en betrouwbare afdichting voor kritische vloeistoftoepassingen.

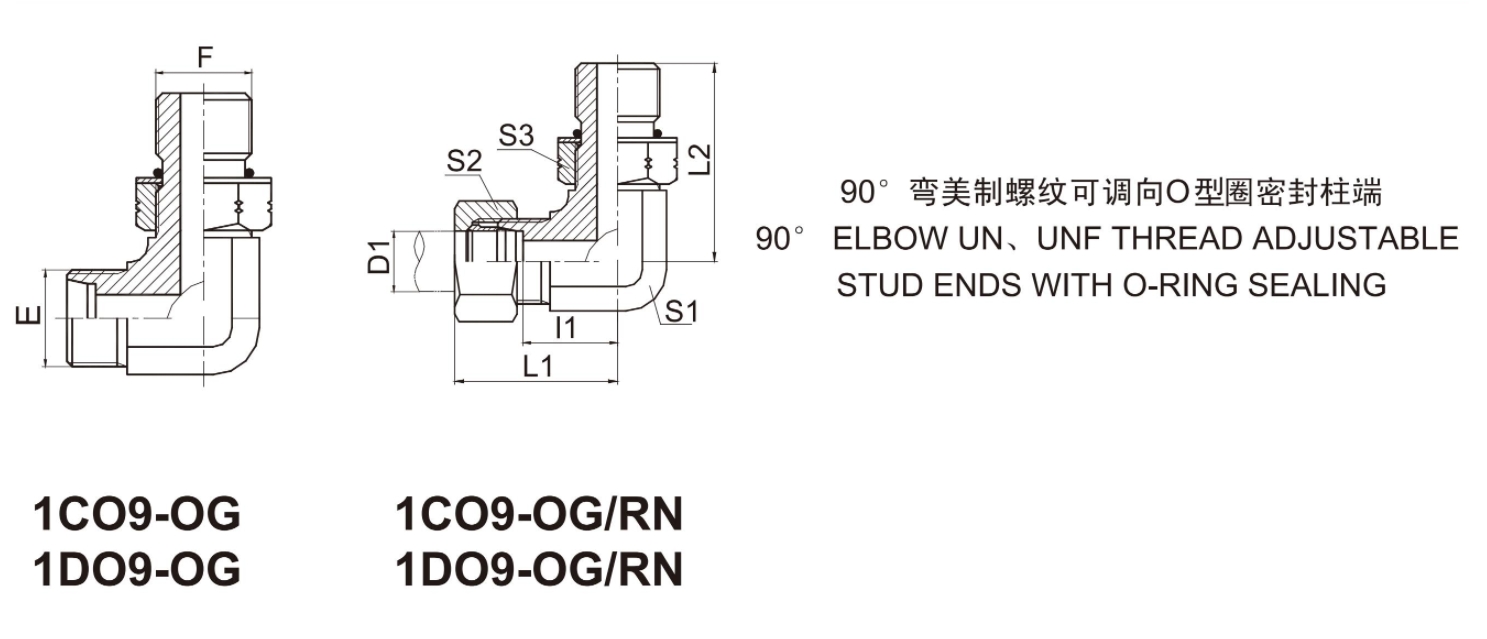

| ONDERDEELNR. | DRAAD | BUIS OD | AFMETINGEN | MPa | |||||||
| E | D1 | 11 | L1 | L2 | S1 | S2 | S3 | ||||
| 1CO9-12-04OG | M12X1,5 | 7/16'X20 | 6 | 13 | 28 | 27.2 | 11 | 14 | 17 | 31.5 L-serie |
|
| 1CO9-14-06OG | M14X1,5 | 9/16'X18 | 8 | 15.5 | 30.5 | 31.8 | 14 | 17 | 19 | ||
| 1CO9-16-06OG | M16X1,5 | 9/16'X18 | 10 | 17.5 | 32.5 | 33.3 | 16 | 19 | 19 | ||
| 1CO9-18-08OG | M18X1,5 | 3/4'×16 | 12 | 19 | 34 | 37.5 | 19 | 22 | 24 | ||
| 1CO9-22-10OG | M22X1,5 | 7/8'X14 | 15 | 22 | 37 | 44 | 22 | 27 | 27 | ||
| 1CO9-22-08OG | M22X1,5 | 3/4'X16 | 15 | 22 | 37 | 39.5 | 22 | 27 | 24 | ||
| 1CO9-26-12OG | M26X1,5 | 1,1/16'×12 | 18 | 25.5 | 42 | 51 | 27 | 32 | 32 | ||
| 1CO9-30-12OG | M30X2 | 1.1/16'X12 | 22 | 29.3 | 45.8 | 53.5 | 30 | 36 | 32 | 16 L-serie |
|
| 1CO9-36-12OG | M36X2 | 1,1/16'×12 | 28 | 33.5 | 47.8 | 57.5 | 36 | 41 | 41 | ||
| 1CO9-36-16OG | M36X2 | 1,5/16'×12 | 28 | 33.3 | 49.8 | 57.5 | 36 | 41 | 41 | ||
| 1CO9-45-20OG | M45X2 | 1,5/8'×12 | 35 | 39.2 | 60.7 | 63 | 48 | 50 | 50 | ||
| 1CO9-52-24OG | M52X2 | 1,7/8'X12 | 42 | 44.8 | 67.8 | 70.5 | 55 | 60 | 55 | ||
| 1DO9-14-04OG | M14X1,5 | 7/16'X20 | 6 | 17.5 | 32.5 | 30 | 14 | 17 | 17 | 63 S-serie |
|
| 1DO9-16-06OG | M16X1,5 | 9/16'X18 | 8 | 18.7 | 33.7 | 33.3 | 16 | 19 | 19 | ||
| 1DO9-18-06OG | M18X1,5 | 9/16'X18 | 10 | 19.5 | 36 | 33.5 | 19 | 22 | 19 | ||
| 1DO9-18-08OG | M18X1,5 | 3/4'×16 | 10 | 19.5 | 36 | 37.5 | 19 | 22 | 24 | ||
| 1DO9-20-08OG | M20X1,5 | 3/4'×16 | 12 | 19.5 | 36 | 37.5 | 19 | 24 | 24 | ||
| 1DO9-22-10OG | M22X1,5 | 7/8'X14 | 14 | 23 | 41 | 44 | 22 | 27 | 27 | ||
| 1DO9-24-10OG | M24X1,5 | 7/8'×14 | 16 | 24 | 42.5 | 46.5 | 24 | 30 | 27 | 40 S-serie |
|
| 1DO9-30-12OG | M30X2 | 1.1/16'X12 | 20 | 28.3 | 49.8 | 53.5 | 30 | 36 | 32 | ||
| 1DO9-36-16OG | M36X2 | 1,5/16'X12 | 25 | 32.8 | 56.8 | 57.5 | 36 | 46 | 41 | ||
| 1DO9-42-20OG | M42X2 | 1,5/8'×12 | 30 | 36.2 | 62.7 | 59.5 | 41 | 50 | 50 | ||
| 1DO9-52-24OG | M52X2 | 1,718'×12 | 38 | 45.8 | 76.8 | 70.5 | 55 | 60 | 55 | 31.5 S-serie | |
| Opmerking:Als u de adapter in een complete set met snijring en moer wilt bestellen, is het noodzakelijk om het achtervoegsel 'RN' achter ons onderdeelnummer in te voegen, bijvoorbeeld 1CO9-30-120G/RN. |
|||||||||||
