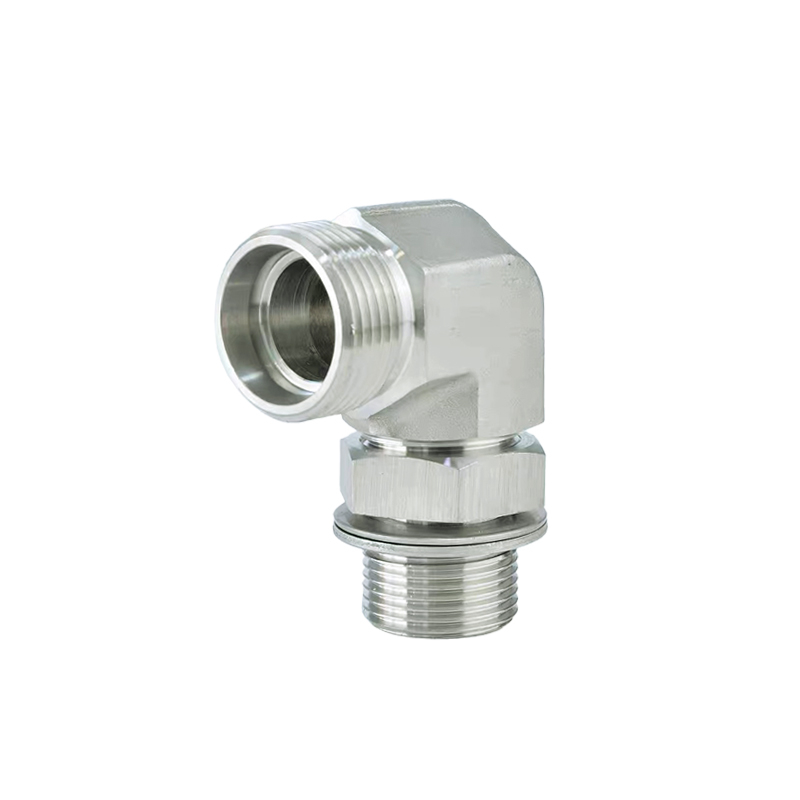

1CO9 และ 1DO9 เป็นข้อต่อไฮดรอลิกข้อศอกสตั๊ดแบบปรับได้ 90° ที่มีความแม่นยำ ออกแบบมาสำหรับระบบแรงดันสูงที่มีปลายสตั๊ดตัวผู้แบบเกลียว UN/UNF และการซีลโอริงบอส (ORB) การออกแบบที่ปรับเปลี่ยนได้ช่วยให้วางตำแหน่งได้อย่างแม่นยำระหว่างการติดตั้ง ช่วยให้มั่นใจได้ถึงการผสานรวมเข้ากับรูปแบบไฮดรอลิกที่ซับซ้อนได้อย่างราบรื่น
สอดคล้องตามมาตรฐาน ISO 11926 และ SAE J1926-3 อุปกรณ์เหล่านี้มีซีล ORB ซึ่งเป็นโอริงในตัวเรือนที่ถูกตัดทอน ซึ่งให้ประสิทธิภาพการป้องกันการรั่วไหลแม้ภายใต้แรงดันและการสั่นสะเทือนสูง ปลายสตัดใช้เกลียว UN/UNF เพื่อการเชื่อมต่อทางกลที่ปลอดภัย ในขณะที่ปลายอีกด้านเชื่อมต่อกับกรวย 24° เพื่อความเข้ากันได้ของระบบอเนกประสงค์
ผลิตจากเหล็กกล้าคาร์บอน (ชุบสังกะสีเพื่อต้านทานการกัดกร่อน) หรือสแตนเลส มีคุณสมบัติดีเยี่ยมในสภาวะที่สมบุกสมบัน ด้วยระดับแรงดันสูงสุด 630 บาร์ ความแตกต่างที่สำคัญอยู่ที่เกรดการใช้งาน: 1CO9 (นำหน้า 1C) เป็นงานเบา (ซีรีส์ L) และ 1DO9 (นำหน้า 1D) เป็นงานหนัก (ซีรีส์ S) ซึ่งรองรับความต้องการแรงดันที่หลากหลาย เหมาะสำหรับเครื่องจักรอุตสาหกรรมและระบบไฮดรอลิกความเครียดสูง ข้อต่อเหล่านี้มีความสมดุลระหว่างความทนทาน ความเข้ากันได้ที่เป็นมาตรฐาน และการปิดผนึกที่เชื่อถือได้สำหรับการใช้งานกับพลังงานของไหลที่สำคัญ
| หมายเลขชิ้นส่วน | ด้าย | หลอดโอดี | ขนาด | MPa | |||||||
| อี | D1 | 11 | L1 | L2 | S1 | เอส2 | S3 | ||||
| 1CO9-12-04OG | M12X1.5 | 7/16'X20 | 6 | 13 | 28 | 27.2 | 11 | 14 | 17 | 31.5 ซีรีย์ L |
|
| 1CO9-14-06OG | M14X1.5 | 9/16'X18 | 8 | 15.5 | 30.5 | 31.8 | 14 | 17 | 19 | ||
| 1CO9-16-06OG | M16X1.5 | 9/16'X18 | 10 | 17.5 | 32.5 | 33.3 | 16 | 19 | 19 | ||
| 1CO9-18-08OG | M18X1.5 | 3/4'×16 | 12 | 19 | 34 | 37.5 | 19 | 22 | 24 | ||
| 1CO9-22-10OG | M22X1.5 | 7/8'X14 | 15 | 22 | 37 | 44 | 22 | 27 | 27 | ||
| 1CO9-22-08OG | M22X1.5 | 3/4'X16 | 15 | 22 | 37 | 39.5 | 22 | 27 | 24 | ||
| 1CO9-26-12OG | M26X1.5 | 1.1/16'×12 | 18 | 25.5 | 42 | 51 | 27 | 32 | 32 | ||
| 1CO9-30-12OG | M30X2 | 1.1/16'X12 | 22 | 29.3 | 45.8 | 53.5 | 30 | 36 | 32 | 16 ซีรีย์ L |
|
| 1CO9-36-12OG | M36X2 | 1.1/16'×12 | 28 | 33.5 | 47.8 | 57.5 | 36 | 41 | 41 | ||
| 1CO9-36-16OG | M36X2 | 1.5/16'×12 | 28 | 33.3 | 49.8 | 57.5 | 36 | 41 | 41 | ||
| 1CO9-45-20OG | M45X2 | 1.5/8'×12 | 35 | 39.2 | 60.7 | 63 | 48 | 50 | 50 | ||
| 1CO9-52-24OG | M52X2 | 1.7/8'X12 | 42 | 44.8 | 67.8 | 70.5 | 55 | 60 | 55 | ||
| 1DO9-14-04OG | M14X1.5 | 7/16'X20 | 6 | 17.5 | 32.5 | 30 | 14 | 17 | 17 | 63 เอส ซีรีส์ |
|
| 1DO9-16-06OG | M16X1.5 | 9/16'X18 | 8 | 18.7 | 33.7 | 33.3 | 16 | 19 | 19 | ||
| 1DO9-18-06OG | M18X1.5 | 9/16'X18 | 10 | 19.5 | 36 | 33.5 | 19 | 22 | 19 | ||
| 1DO9-18-08OG | M18X1.5 | 3/4'×16 | 10 | 19.5 | 36 | 37.5 | 19 | 22 | 24 | ||
| 1DO9-20-08OG | M20X1.5 | 3/4'×16 | 12 | 19.5 | 36 | 37.5 | 19 | 24 | 24 | ||
| 1DO9-22-10OG | M22X1.5 | 7/8'X14 | 14 | 23 | 41 | 44 | 22 | 27 | 27 | ||
| 1DO9-24-10OG | M24X1.5 | 7/8'×14 | 16 | 24 | 42.5 | 46.5 | 24 | 30 | 27 | 40 เอส ซีรีส์ |
|
| 1DO9-30-12OG | M30X2 | 1.1/16'X12 | 20 | 28.3 | 49.8 | 53.5 | 30 | 36 | 32 | ||
| 1DO9-36-16OG | M36X2 | 1.5/16'X12 | 25 | 32.8 | 56.8 | 57.5 | 36 | 46 | 41 | ||
| 1DO9-42-20OG | M42X2 | 1.5/8'×12 | 30 | 36.2 | 62.7 | 59.5 | 41 | 50 | 50 | ||
| 1DO9-52-24OG | M52X2 | 1.718'×12 | 38 | 45.8 | 76.8 | 70.5 | 55 | 60 | 55 | ซีรีส์ 31.5 เอส | |
| หมายเหตุ:ในกรณีที่คุณสนใจที่จะสั่งซื้ออะแดปเตอร์ครบชุดพร้อมแหวนตัดและน็อต จำเป็นต้อง ใส่ส่วนต่อท้าย 'RN' หลังหมายเลขชิ้นส่วนของเรา เช่น 1CO9-30-120G/RN |
|||||||||||
