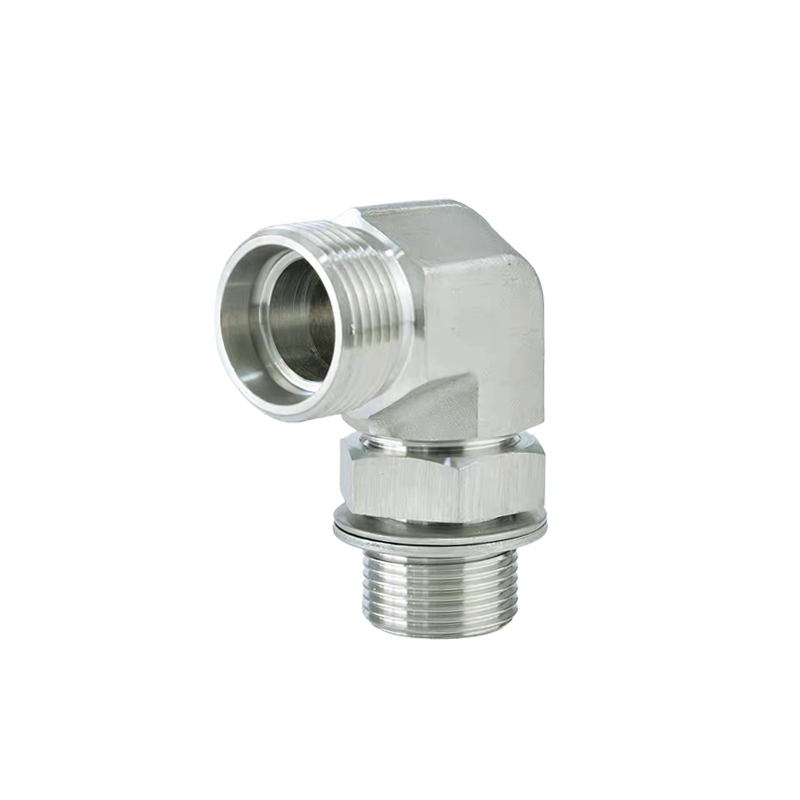

1CO9 і 1DO9 - гэта дакладныя гідраўлічныя фітынгі з рэгуляванымі на 90° шпількамі, распрацаваныя для сістэм высокага ціску з наканечнікамі з разьбой UN/UNF і ўшчыльненнем з ушчыльняльным кольцам (ORB). Іх рэгуляваная канструкцыя дазваляе дакладна пазіцыянаваць падчас мантажу, забяспечваючы бясшвоўную інтэграцыю ў складаныя гідраўлічныя схемы.
Гэтыя фітынгі, якія адпавядаюць стандартам ISO 11926 і SAE J1926-3, маюць ушчыльненне ORB — ушчыльняльнае кольца ва ўсечаным корпусе, якое забяспечвае герметычнасць нават пры высокім ціску і вібрацыі. Канец шпількі выкарыстоўвае разьбу UN/UNF для бяспечнага механічнага зачаплення, а супрацьлеглы канец злучаецца з конусам 24° для універсальнай сумяшчальнасці сістэмы.
Вырабленыя з вугляродзістай сталі (ацынкаванай для ўстойлівасці да карозіі) або нержавеючай сталі, яны выдатна працуюць у складаных умовах з максімальным намінальным ціскам 630 бар. Галоўнае адрозненне заключаецца ў іх класах нагрузкі: 1CO9 (прэфікс 1C) - лёгкі (серыя L), а 1DO9 (прэфікс 1D) - звышмоцны (серыя S), які адпавядае розным патрабаванням да ціску. Гэтыя фітынгі, якія ідэальна падыходзяць для прамысловага абсталявання і гідраўлічных сістэм з высокім напружаннем, спалучаюць даўгавечнасць, стандартызаваную сумяшчальнасць і надзейную герметызацыю для крытычна важных прымянення вадкаснай энергіі.
| ЧАСТКА NO. | НІТКА | ТРУБКА OD | ПАМЕРЫ | МПа | |||||||
| Э | D1 | 11 | L1 | L2 | S1 | S2 | S3 | ||||
| 1СО9-12-04ОГ | M12X1,5 | 7/16'X20 | 6 | 13 | 28 | 27.2 | 11 | 14 | 17 | 31.5 L серыя |
|
| 1СО9-14-06ОГ | M14X1,5 | 9/16'X18 | 8 | 15.5 | 30.5 | 31.8 | 14 | 17 | 19 | ||
| 1СО9-16-06ОГ | M16X1,5 | 9/16'X18 | 10 | 17.5 | 32.5 | 33.3 | 16 | 19 | 19 | ||
| 1CO9-18-08OG | M18X1,5 | 3/4'×16 | 12 | 19 | 34 | 37.5 | 19 | 22 | 24 | ||
| 1CO9-22-10OG | M22X1,5 | 7/8'X14 | 15 | 22 | 37 | 44 | 22 | 27 | 27 | ||
| 1СО9-22-08ОГ | M22X1,5 | 3/4'X16 | 15 | 22 | 37 | 39.5 | 22 | 27 | 24 | ||
| 1CO9-26-12OG | M26X1,5 | 1,1/16'×12 | 18 | 25.5 | 42 | 51 | 27 | 32 | 32 | ||
| 1СО9-30-12ОГ | M30X2 | 1,1/16'X12 | 22 | 29.3 | 45.8 | 53.5 | 30 | 36 | 32 | 16 L серыя |
|
| 1СО9-36-12ОГ | M36X2 | 1,1/16'×12 | 28 | 33.5 | 47.8 | 57.5 | 36 | 41 | 41 | ||
| 1СО9-36-16ОГ | M36X2 | 1,5/16'×12 | 28 | 33.3 | 49.8 | 57.5 | 36 | 41 | 41 | ||
| 1СО9-45-20ОГ | M45X2 | 1,5/8'×12 | 35 | 39.2 | 60.7 | 63 | 48 | 50 | 50 | ||
| 1СО9-52-24ОГ | M52X2 | 1,7/8'X12 | 42 | 44.8 | 67.8 | 70.5 | 55 | 60 | 55 | ||
| 1ДО9-14-04ОГ | M14X1,5 | 7/16'X20 | 6 | 17.5 | 32.5 | 30 | 14 | 17 | 17 | 63 Серыя S |
|
| 1ДО9-16-06ОГ | M16X1,5 | 9/16'X18 | 8 | 18.7 | 33.7 | 33.3 | 16 | 19 | 19 | ||
| 1ДО9-18-06ОГ | M18X1,5 | 9/16'X18 | 10 | 19.5 | 36 | 33.5 | 19 | 22 | 19 | ||
| 1ДО9-18-08ОГ | M18X1,5 | 3/4'×16 | 10 | 19.5 | 36 | 37.5 | 19 | 22 | 24 | ||
| 1ДО9-20-08ОГ | M20X1,5 | 3/4'×16 | 12 | 19.5 | 36 | 37.5 | 19 | 24 | 24 | ||
| 1ДО9-22-10ОГ | M22X1,5 | 7/8'X14 | 14 | 23 | 41 | 44 | 22 | 27 | 27 | ||
| 1ДО9-24-10ОГ | M24X1,5 | 7/8'×14 | 16 | 24 | 42.5 | 46.5 | 24 | 30 | 27 | 40 Серыя S |
|
| 1ДО9-30-12ОГ | M30X2 | 1,1/16'X12 | 20 | 28.3 | 49.8 | 53.5 | 30 | 36 | 32 | ||
| 1ДО9-36-16ОГ | M36X2 | 1,5/16'X12 | 25 | 32.8 | 56.8 | 57.5 | 36 | 46 | 41 | ||
| 1ДО9-42-20ОГ | M42X2 | 1,5/8'×12 | 30 | 36.2 | 62.7 | 59.5 | 41 | 50 | 50 | ||
| 1ДО9-52-24ОГ | M52X2 | 1,718'×12 | 38 | 45.8 | 76.8 | 70.5 | 55 | 60 | 55 | 31.5 S серыя | |
| Заўвага: у выпадку, калі вы хочаце замовіць адаптар у поўным камплекце з нарэзным кольцам і гайкай, неабходна ўставіць суфікс 'RN' пасля нашага нумара дэталі, напрыклад 1CO9-30-120G/RN. |
|||||||||||
