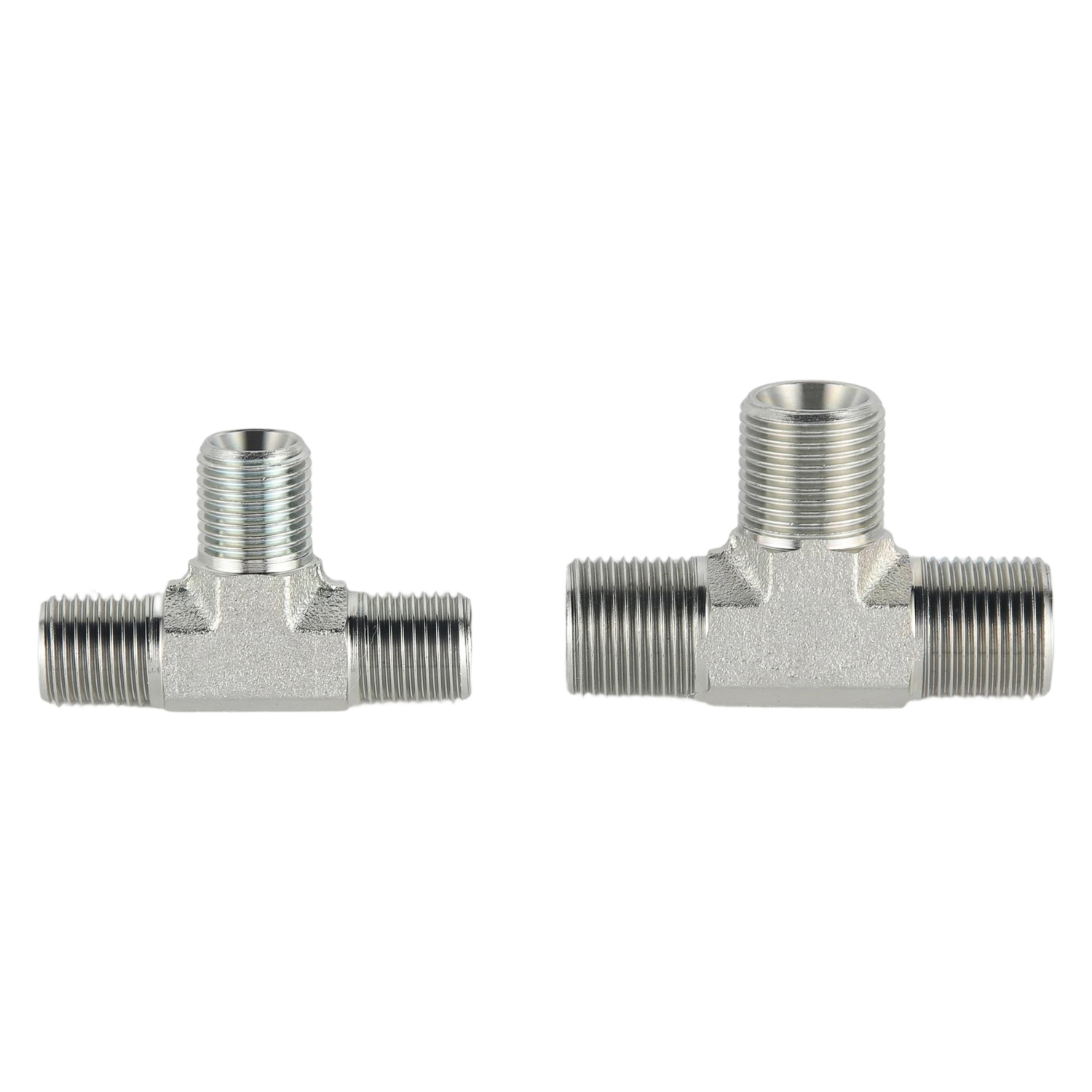

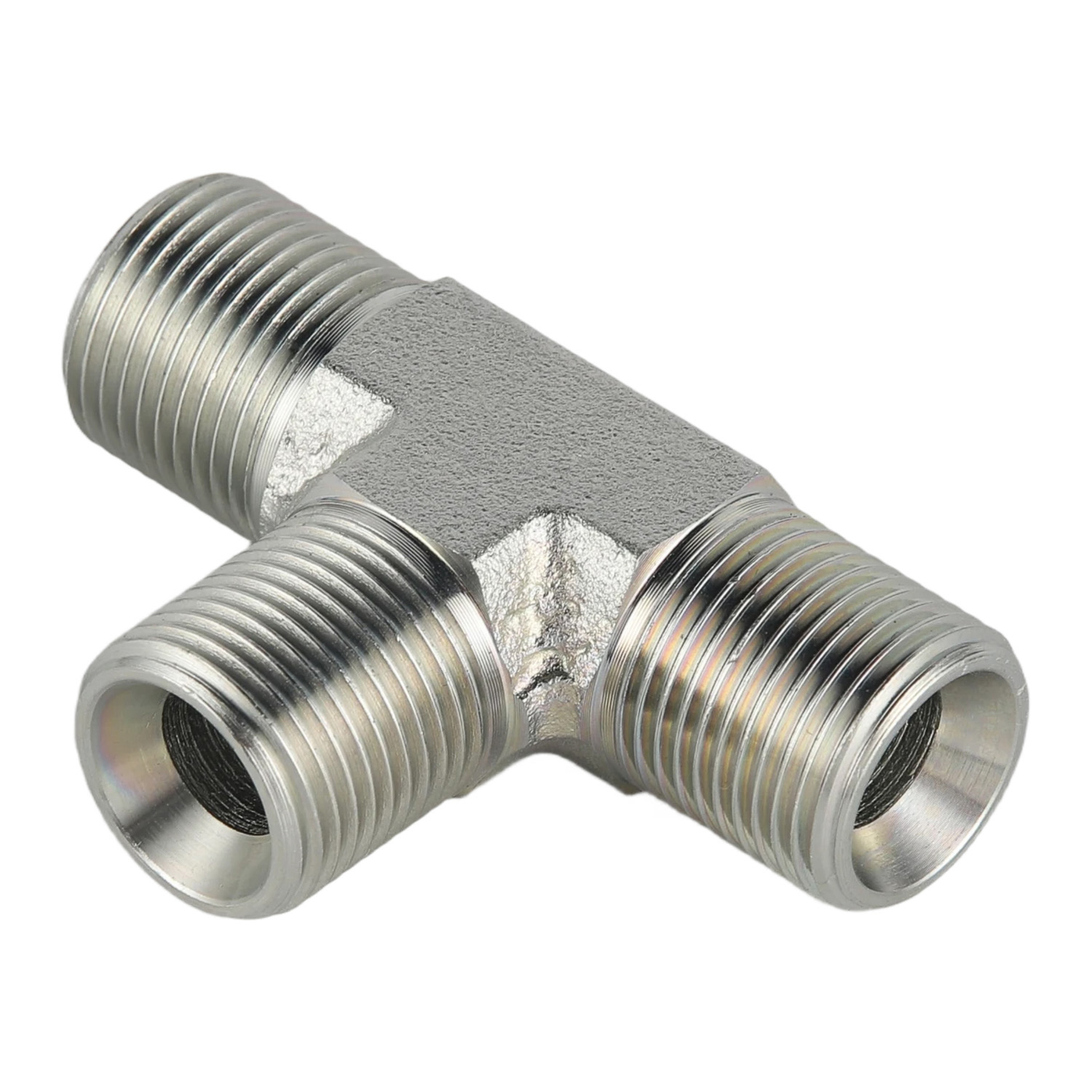

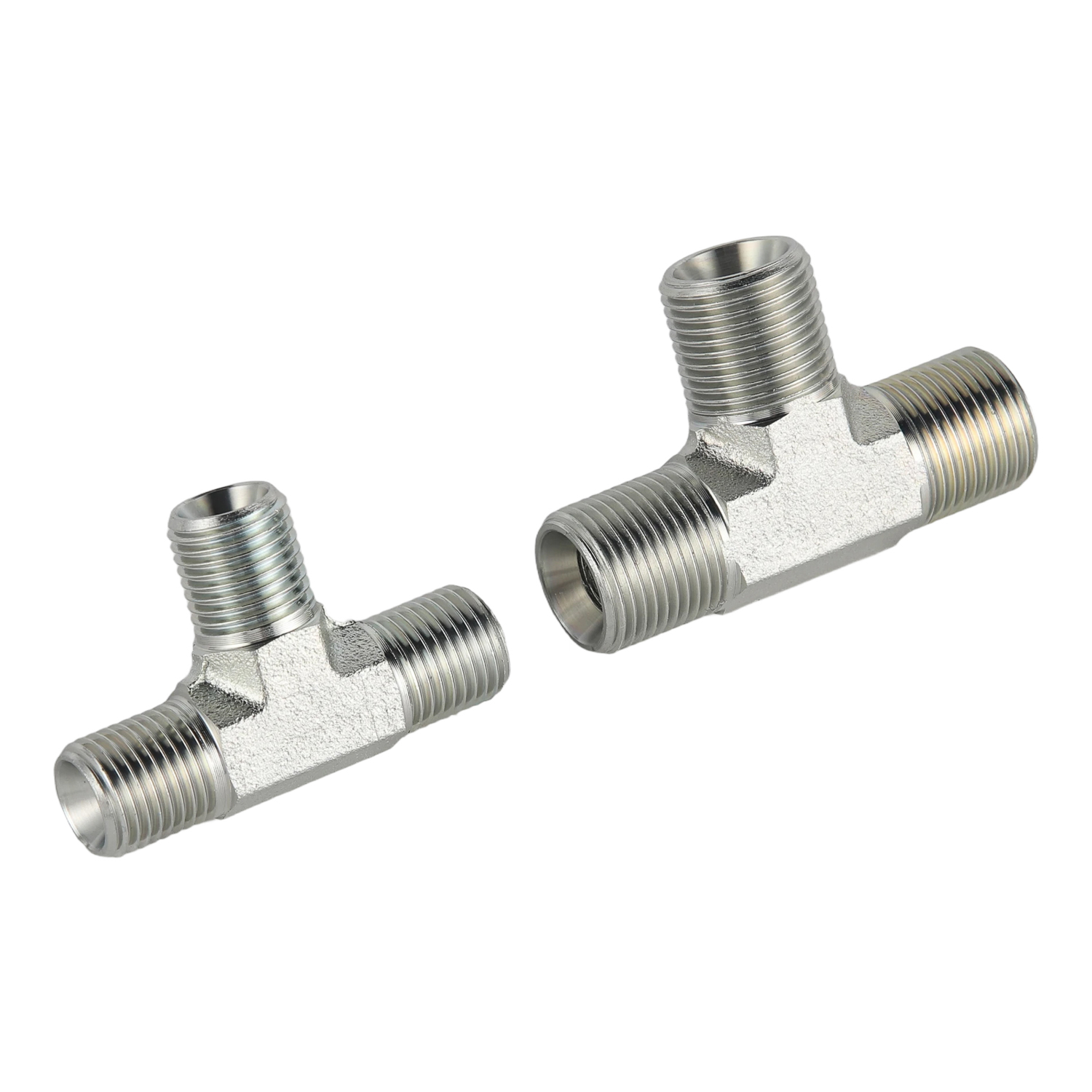

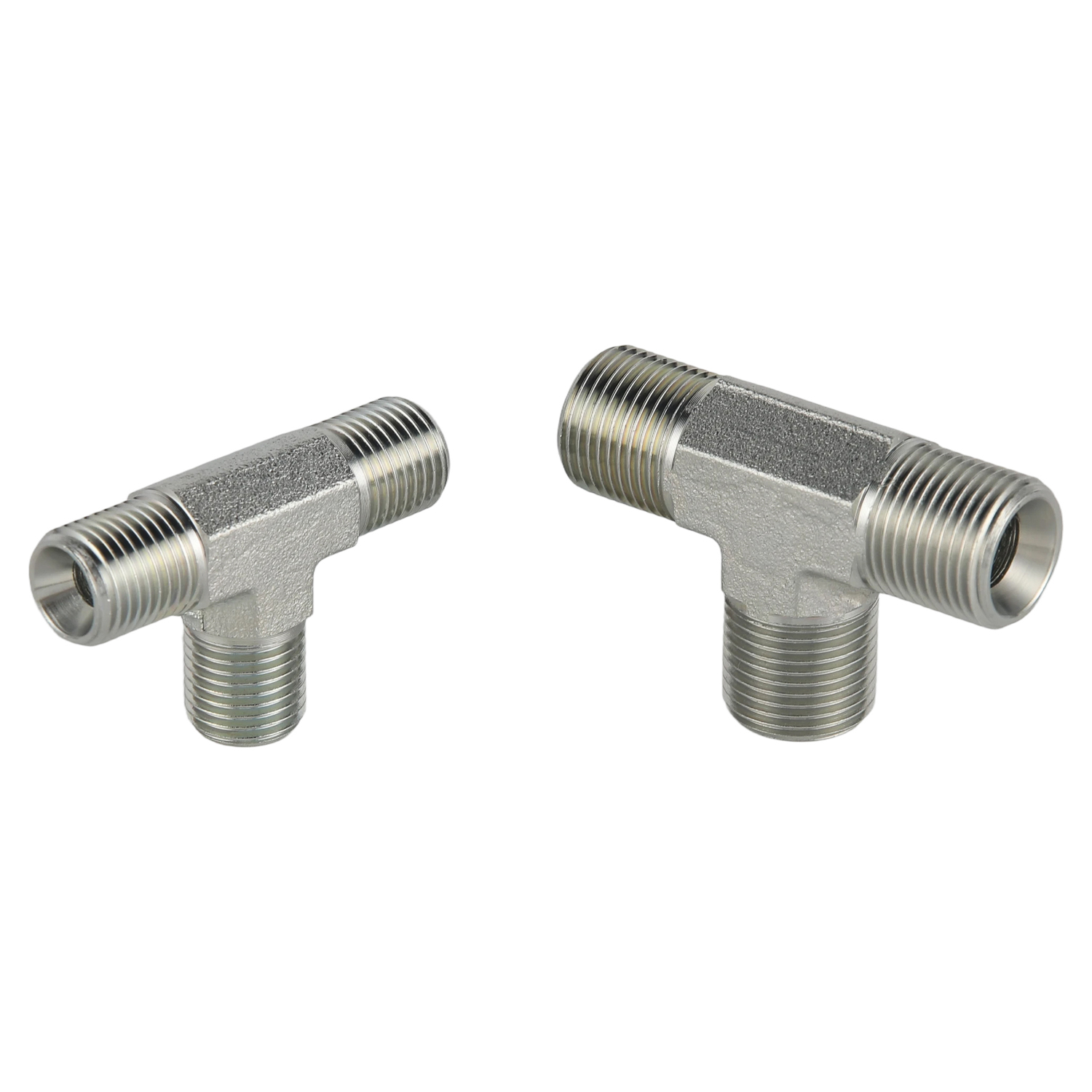

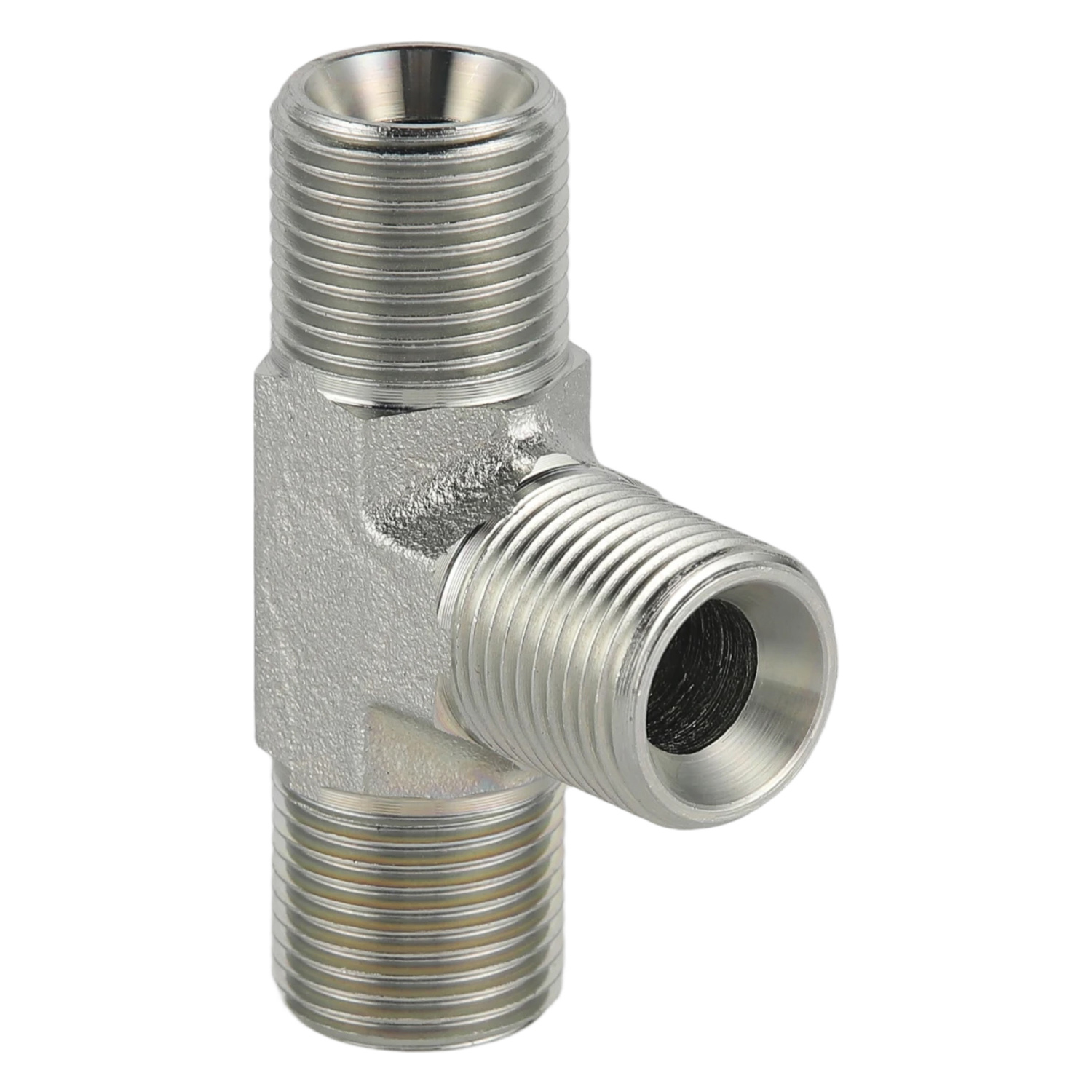

Тройник с наружной резьбой BSP серии AB 60° предназначен для распределения или объединения гидравлической жидкости через компактное трехходовое соединение. Каждый порт имеет наружную резьбу BSP с прецизионно обработанным конусным уплотнительным седлом под углом 60°, что обеспечивает точное выравнивание и надежную герметичность при сборке с соответствующими гнездовыми разъемами BSP.
Т-образная конструкция упрощает компоновку гидравлических трубопроводов и уменьшает количество необходимых соединительных компонентов, повышая общую эффективность системы. Прецизионная обработка обеспечивает превосходную точность размеров и надежное уплотнение в условиях эксплуатации при среднем и высоком давлении.
Эти фитинги, изготовленные из высококачественной углеродистой или нержавеющей стали, обладают превосходной механической прочностью и устойчивостью к коррозии. Белое цинкование дополнительно усиливает защиту поверхности, что делает фитинги пригодными для длительного использования в гидравлическом оборудовании, промышленном оборудовании, строительном оборудовании, сельскохозяйственной технике и системах передачи жидкости.
Три порта с наружной резьбой BSP
Прецизионные конусные уплотнительные седла с углом 60° для надежного уплотнения металлов по металлу.
Конфигурация тройника для распределения жидкости или комбинации
Шестигранный корпус для легкой установки гаечного ключа.
Белая оцинкованная поверхность для повышения коррозионной стойкости.
Высокая механическая прочность и устойчивость к давлению
Доступен в исполнении из углеродистой и нержавеющей стали.
Подходит для гидравлических и промышленных трубопроводных систем.
| НОМЕР ЧАСТИ. | НИТЬ | РАЗМЕРЫ | |||||||||
| Э | Ф | Г | А | Б | С | С1 | |||||
| АБ-02 | G1/8'X28 | G1/8'X28 | G1/8'X28 | 19.8 | 19.8 | 19.8 | 11 | ||||
| АБ-04 | G1/4'×19 | G1/4'×19 | G1/4'×19 | 24.5 | 24.5 | 24.5 | 14 | ||||
| АБ-04-06-04 | G1/4'×19 | G3/8'X19 | G1/4'X19 | 26.5 | 27.5 | 26.5 | 16 | ||||
| АБ-06-04-06 | G3/8'X19 | G1/4'X19 | G3/8'×19 | 27.5 | 26.5 | 27.5 | 16 | ||||
| АБ-06 | G3/8'X19 | G3/8'X19 | G3/8'X19 | 27.5 | 27.5 | 27.5 | 16 | ||||
| АБ-06-08-06 | G3/8'X19 | G1/2'X14 | G3/8'X19 | 31 | 34.5 | 31 | 22 | ||||
| АБ-08-06-08 | G1/2'×14 | G3/8'×19 | G1/2'×14 | 34.5 | 31 | 34.5 | 22 | ||||
| АБ-08 | G1/2'X14 | G1/2'X14 | G1/2'X14 | 34.5 | 34.5 | 34.5 | 22 | ||||
| АБ-10 | G5/8'×14 | G5/8'×14 | G5/8'X14 | 35 | 35 | 35 | 22 | ||||
| АБ-12 | G3/4'X14 | G3/4'X14 | G3/4'X14 | 40 | 40 | 40 | 27 | ||||
| АВ-12-16-12 | G3/4'×14 | G1'X11 | G3/4'X14 | 43.5 | 46 | 43.5 | 33 | ||||
| АВ-16-12-16 | G1'X11 | G3/4'X14 | G1'X11 | 46 | 43.5 | 46 | 33 | ||||
| АБ-16 | G1'X11 | G1'X11 | G1'X11 | 46 | 46 | 46 | 33 | ||||
| АБ-20 | G1.1/4'X11 | G1.1/4'X11 | G1.1/4'X11 | 50.5 | 50.5 | 50.5 | 41 | ||||
| АБ-24 | G1.1/2'X11 | G1.1/2'X11 | G1.1/2'X11 | 57.5 | 57.5 | 57.5 | 48 | ||||
| АБ-32 | G2'X11 | G2'X11 | G2'X11 | 72.5 | 72.5 | 72.5 | 63 | ||||
Тройник с наружной резьбой BSP серии AB 60° широко используется в гидравлических силовых агрегатах, строительной технике, сельскохозяйственном оборудовании, системах промышленной автоматизации, оборудовании для передачи жидкости и общепромышленных трубопроводах. Его надежная конструкция уплотнения с конусом 60° обеспечивает надежные трехсторонние соединения для гидравлических систем среднего и высокого давления.
