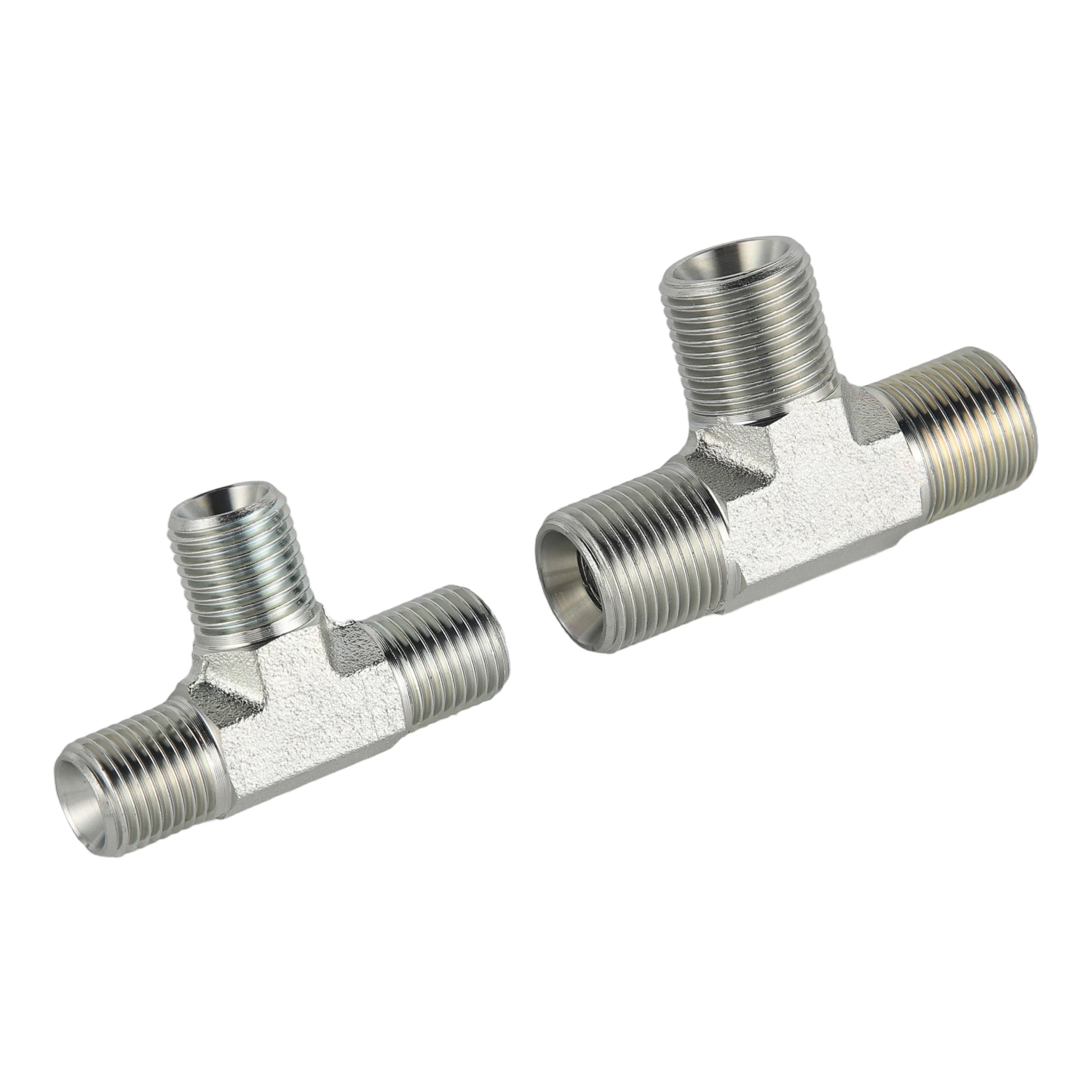

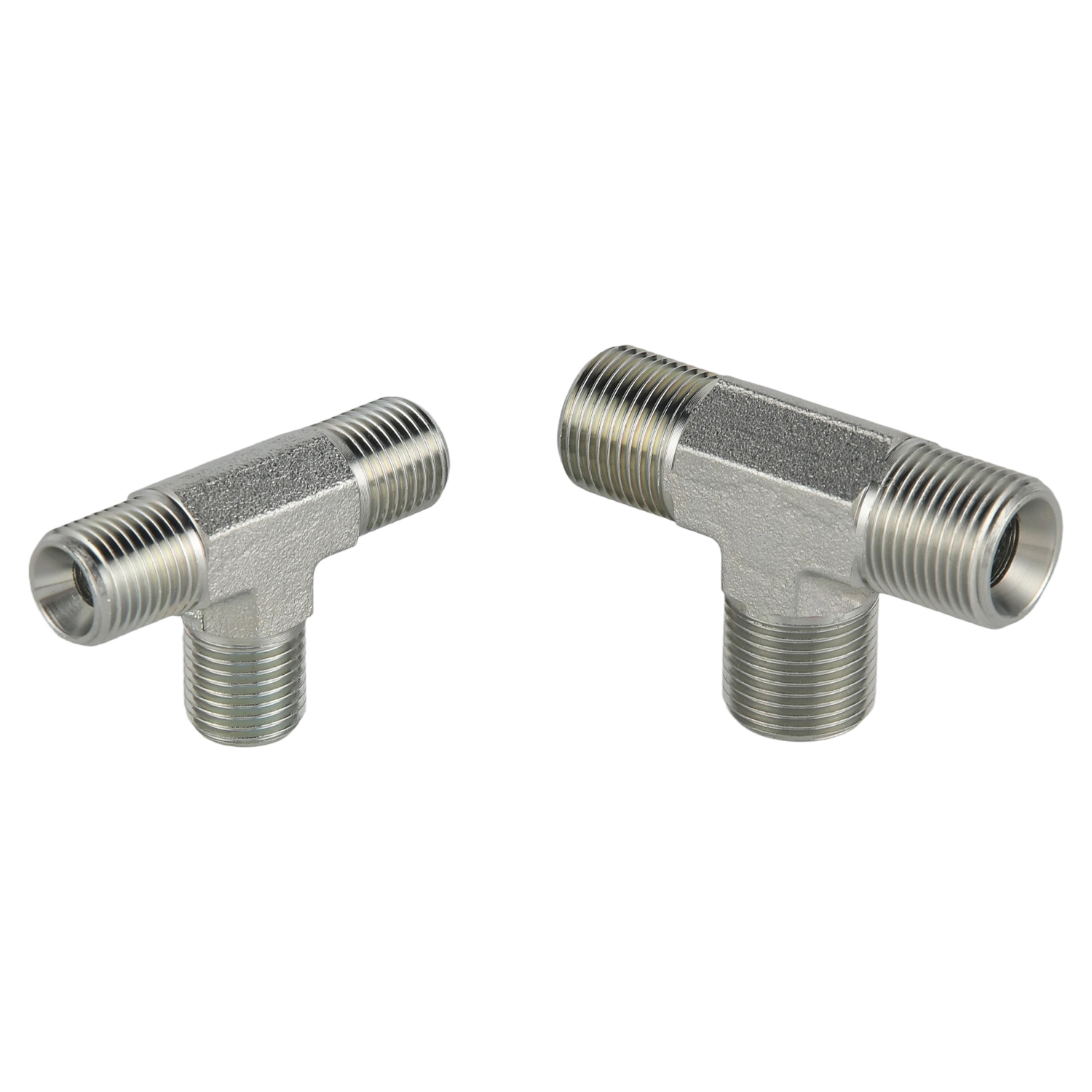

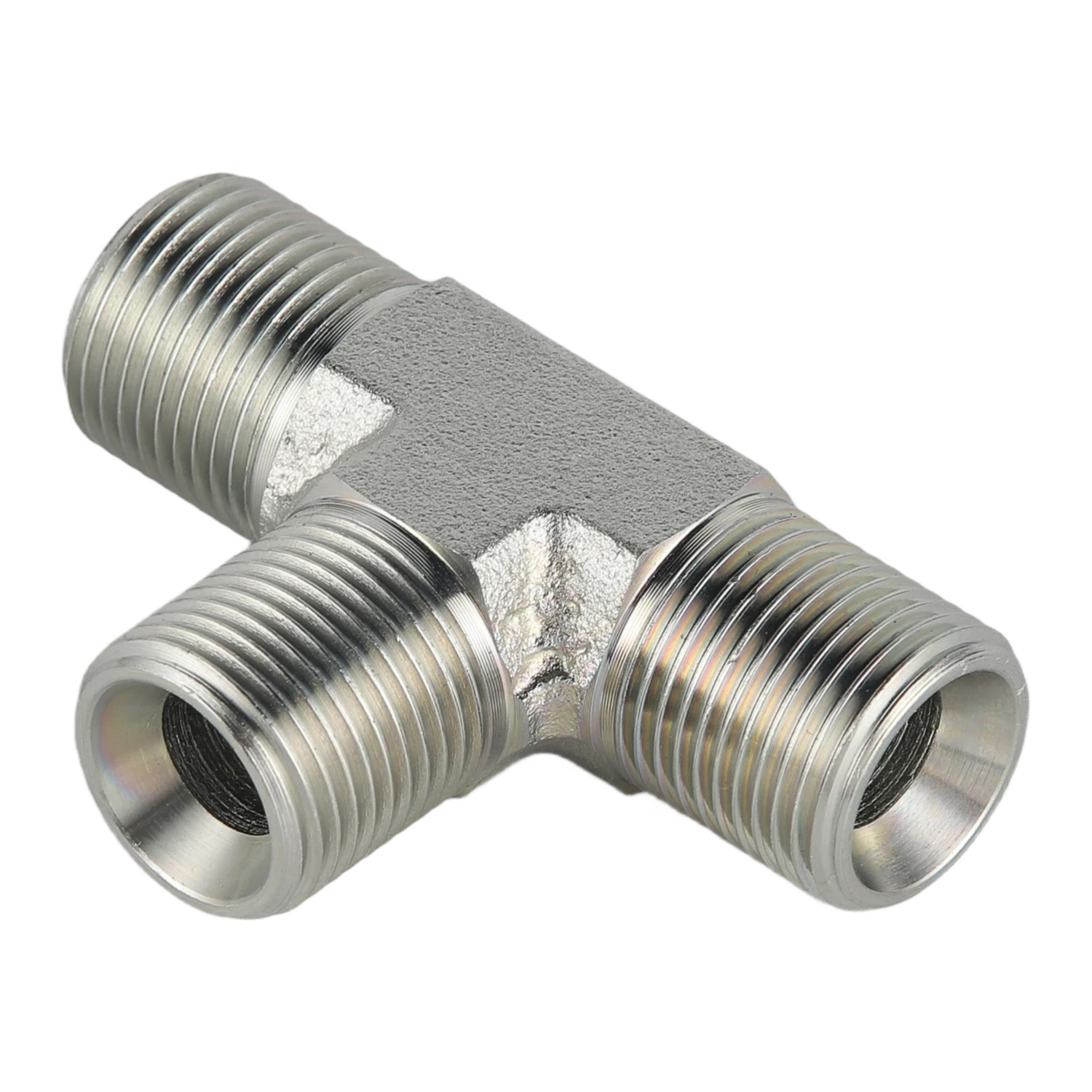

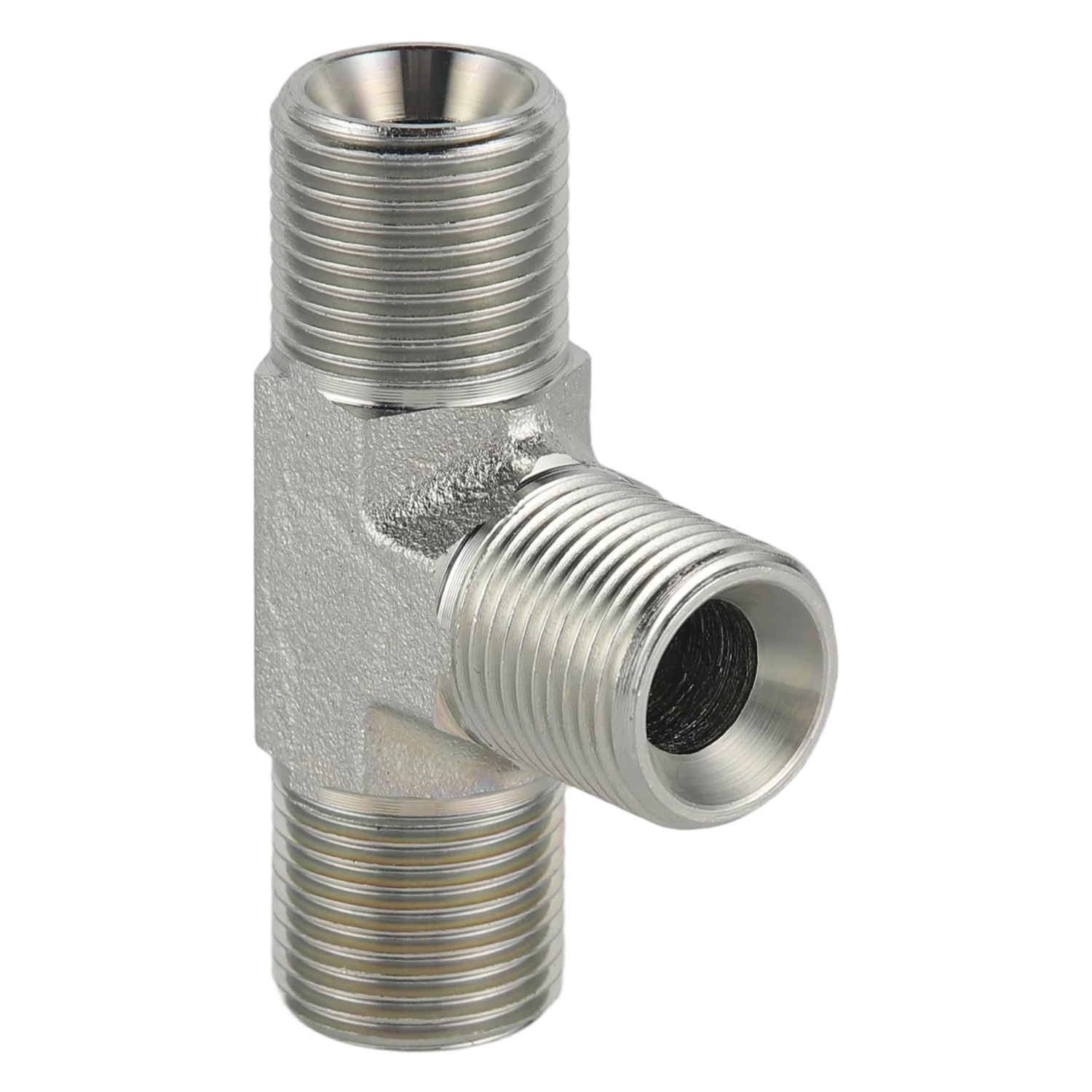

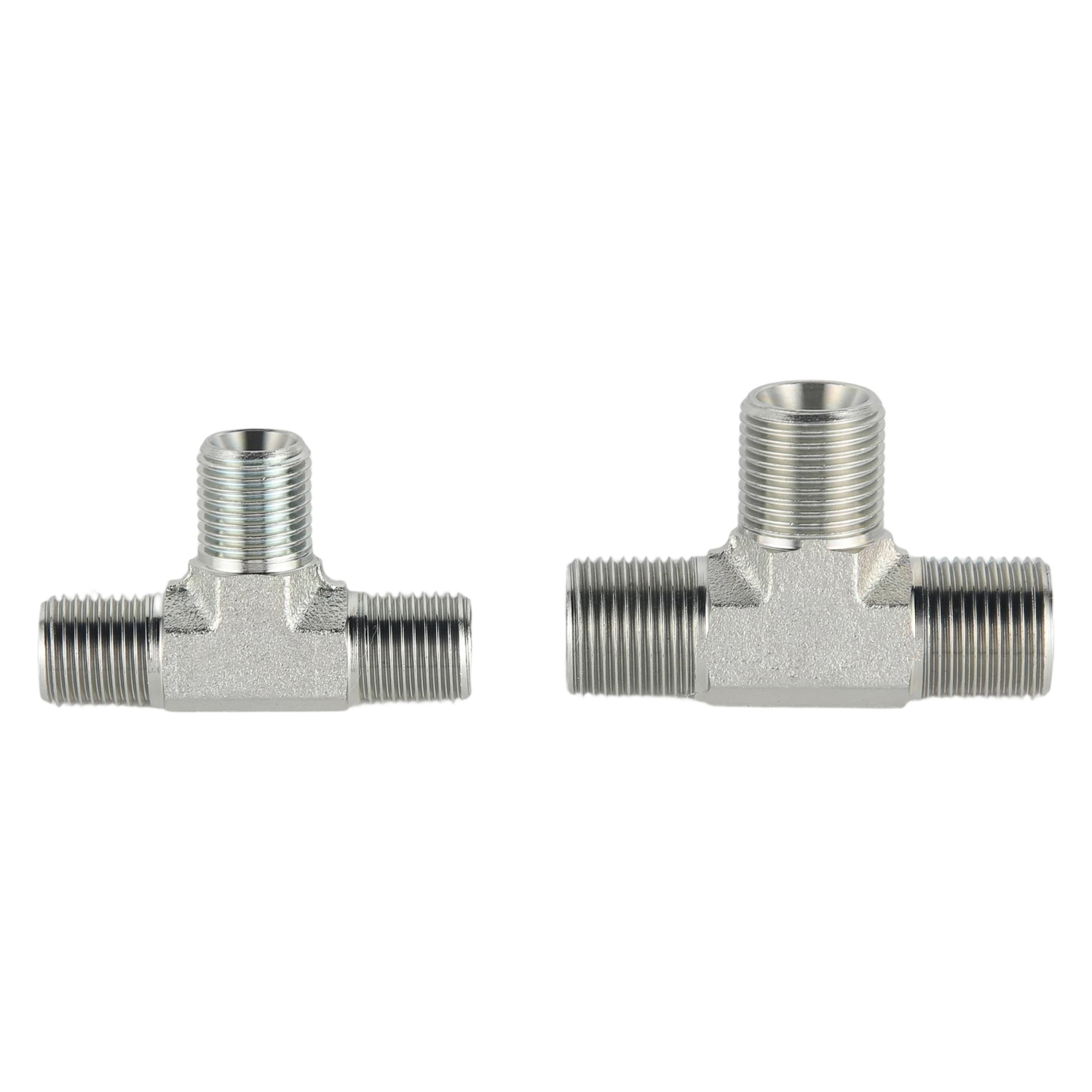

Tee Kursi 60° Pria BSP Seri AB dirancang untuk mendistribusikan atau menggabungkan cairan hidrolik melalui sambungan tiga arah yang ringkas. Setiap port dilengkapi ulir jantan BSP dengan dudukan penyegel kerucut 60° yang dibuat secara presisi, memastikan penyelarasan yang akurat dan kinerja bebas bocor yang dapat diandalkan saat dirakit dengan konektor betina BSP yang cocok.
Desain tee menyederhanakan tata letak pipa hidrolik dan mengurangi jumlah komponen sambungan yang diperlukan, sehingga meningkatkan efisiensi sistem secara keseluruhan. Pemesinan presisi memberikan akurasi dimensi yang sangat baik dan penyegelan yang andal dalam kondisi pengoperasian bertekanan sedang dan tinggi.
Diproduksi dari baja karbon premium atau baja tahan karat, alat kelengkapan ini menawarkan kekuatan mekanik dan ketahanan korosi yang sangat baik. Pelapisan seng putih semakin meningkatkan perlindungan permukaan, menjadikan alat kelengkapan ini cocok untuk penggunaan jangka panjang pada peralatan hidrolik, mesin industri, peralatan konstruksi, mesin pertanian, dan sistem transmisi fluida.
Tiga port berulir jantan BSP
Kursi penyegelan kerucut 60° yang presisi untuk penyegelan logam-ke-logam yang andal
Konfigurasi tee untuk distribusi atau kombinasi fluida
Bodi heksagonal untuk pemasangan kunci pas yang mudah
Permukaan berlapis seng putih untuk meningkatkan ketahanan terhadap korosi
Kekuatan mekanik yang tinggi dan ketahanan terhadap tekanan
Tersedia dalam baja karbon dan baja tahan karat
Cocok untuk sistem perpipaan hidrolik dan industri

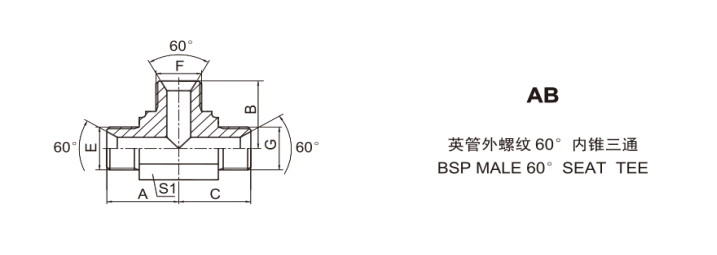

| BAGIAN NO. | BENANG | UKURAN | |||||||||
| E | F | G | A | B | C | S1 | |||||
| AB-02 | G1/8'X28 | G1/8'X28 | G1/8'X28 | 19.8 | 19.8 | 19.8 | 11 | ||||
| AB-04 | G1/4'×19 | G1/4'×19 | G1/4'×19 | 24.5 | 24.5 | 24.5 | 14 | ||||
| AB-04-06-04 | G1/4'×19 | G3/8'X19 | G1/4'X19 | 26.5 | 27.5 | 26.5 | 16 | ||||
| AB-06-04-06 | G3/8'X19 | G1/4'X19 | G3/8'×19 | 27.5 | 26.5 | 27.5 | 16 | ||||
| AB-06 | G3/8'X19 | G3/8'X19 | G3/8'X19 | 27.5 | 27.5 | 27.5 | 16 | ||||
| AB-06-08-06 | G3/8'X19 | G1/2'X14 | G3/8'X19 | 31 | 34.5 | 31 | 22 | ||||
| AB-08-06-08 | G1/2'×14 | G3/8'×19 | G1/2'×14 | 34.5 | 31 | 34.5 | 22 | ||||
| AB-08 | G1/2'X14 | G1/2'X14 | G1/2'X14 | 34.5 | 34.5 | 34.5 | 22 | ||||
| AB-10 | G5/8'×14 | G5/8'×14 | G5/8'X14 | 35 | 35 | 35 | 22 | ||||
| AB-12 | G3/4'X14 | G3/4'X14 | G3/4'X14 | 40 | 40 | 40 | 27 | ||||
| AB-12-16-12 | G3/4'×14 | G1'X11 | G3/4'X14 | 43.5 | 46 | 43.5 | 33 | ||||
| AB-16-12-16 | G1'X11 | G3/4'X14 | G1'X11 | 46 | 43.5 | 46 | 33 | ||||
| AB-16 | G1'X11 | G1'X11 | G1'X11 | 46 | 46 | 46 | 33 | ||||
| AB-20 | G1.1/4'X11 | G1.1/4'X11 | G1.1/4'X11 | 50.5 | 50.5 | 50.5 | 41 | ||||
| AB-24 | G1.1/2'X11 | G1.1/2'X11 | G1.1/2'X11 | 57.5 | 57.5 | 57.5 | 48 | ||||
| AB-32 | G2'X11 | G2'X11 | G2'X11 | 72.5 | 72.5 | 72.5 | 63 | ||||
Tee Kursi 60° Pria BSP Seri AB banyak digunakan pada unit tenaga hidrolik, mesin konstruksi, peralatan pertanian, sistem otomasi industri, peralatan transmisi fluida, dan perpipaan industri umum. Desain penyegelan kerucut 60° yang andal menyediakan sambungan tiga arah yang aman untuk aplikasi hidraulik bertekanan sedang dan tinggi.
