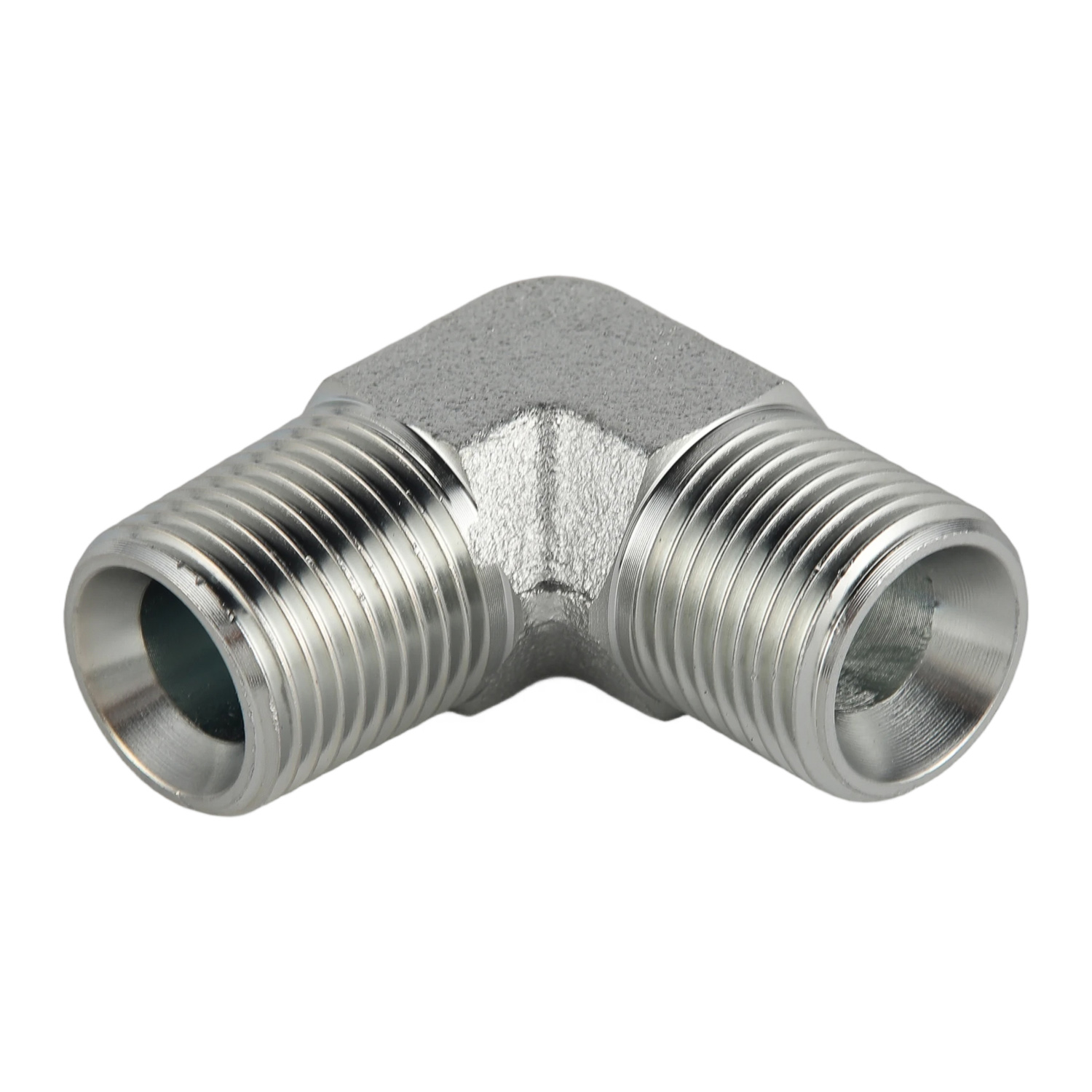

Колено с седлом 90° BSP с наружной резьбой 60° серии 1B9 разработано для обеспечения надежного соединения под углом 90 градусов для гидравлических трубопроводных систем. Фитинг имеет конец с наружной резьбой BSP в сочетании с прецизионно обработанным конусным седлом под углом 60°, что обеспечивает надежное уплотнение при соединении с совместимыми фитингами с внутренней резьбой BSP.
Конфигурация колена позволяет гидравлическим трубопроводам плавно менять направление, сохраняя при этом стабильную передачу жидкости. Компактная конструкция делает его подходящим для применений, где пространство для установки ограничено и требуется гибкая маршрутизация.
Прецизионно обработанная уплотнительная поверхность обеспечивает стабильные характеристики соединения, а шестиугольная конструкция корпуса обеспечивает удобную установку и затяжку с помощью стандартных инструментов. Доступный в исполнении из углеродистой и нержавеющей стали с дополнительной обработкой поверхности, фитинг подходит для различных промышленных условий.
Конфигурация колена 90° для гибкой прокладки трубопроводов
Соединение с наружной резьбой BSP
Конусное седло под углом 60° для надежного уплотнения металлических поверхностей.
Прецизионно обработанная уплотнительная поверхность
Шестиугольная конструкция корпуса для легкой установки.
Компактная конструкция для компактных применений
Варианты материалов из углеродистой и нержавеющей стали
Подходит для гидравлических и промышленных трубопроводных систем.
| НОМЕР ЧАСТИ. | НИТЬ | РАЗМЕРЫ | ||||||
| Э | Ф | А | Б | С1 | ||||
| 1Б9-02 | G1/8'X28 | G1/8'X28 | 19.8 | 19.8 | 11.0 | |||
| 1Б9-02-04 | G1/8'X28 | G1/4'X19 | 23.0 | 25.0 | 14.0 | |||
| 1Б9-04 | G1/4'X19 | G114'X19 | 24.5 | 24.5 | 14.0 | |||
| 1Б9-04-06 | G1/4'X19 | G3/8'X19 | 26.5 | 27.5 | 16.0 | |||
| 1Б9-06 | G318'X19 | G3/8'X19 | 27.5 | 27.5 | 16.0 | |||
| 1Б9-06-08 | G3/8'X19 | G112'X14 | 31.0 | 34.5 | 22.0 | |||
| 1Б9-08 | G1/2'X14 | G1/2'X14 | 34.5 | 34.5 | 22.0 | |||
| 1Б9-08-12 | G112'X14 | G3/4'X14 | 37.5 | 40.0 | 27.0 | |||
| 1Б9-10 | G5/8'X14 | G5/8'X14 | 35.0 | 35.0 | 22.0 | |||
| 1Б9-10-12 | G5/8'X14 | G314'X14 | 37.5 | 39.0 | 30.0 | |||
| 1Б9-12 | G314'X14 | G314'X14 | 40.0 | 40.0 | 27.0 | |||
| 1Б9-12-16 | G314'X14 | G1'X11 | 43.5 | 46.0 | 33.0 | |||
| 1Б9-16 | G1'X11 | G1'X11 | 46.0 | 46.0 | 33.0 | |||
| 1Б9-16-20 | G1X11 | G1.1/4'X11 | 50.5 | 50.5 | 41.0 | |||
| 1Б9-20 | G1.1/4'X11 | G1.1/4'X11 | 50.5 | 50.5 | 41.0 | |||
| 1Б9-20-24 | G1.1/4'X11 | G1.1/2'X11 | 54.5 | 57.5 | 48.0 | |||
| 1Б9-24 | G1.1/2'X11 | G1.1/2'X11 | 57.5 | 57.5 | 48.0 | |||
| 1Б9-32 | G2'X11 | G2'X11 | 68.0 | 68.0 | 63.0 | |||
Угловые фитинги с седлом серии 1B9, 90° BSP, с наружной резьбой 60°, широко используются в гидравлических системах, строительной технике, сельскохозяйственном оборудовании, промышленной автоматизации, пневматическом оборудовании и в системах передачи жидкостей общего назначения. Их конструкция под углом 90° и надежная конструкция уплотнения с конусом под углом 60° обеспечивают гибкую установку и надежную работу в трубопроводных системах среднего и высокого давления.
