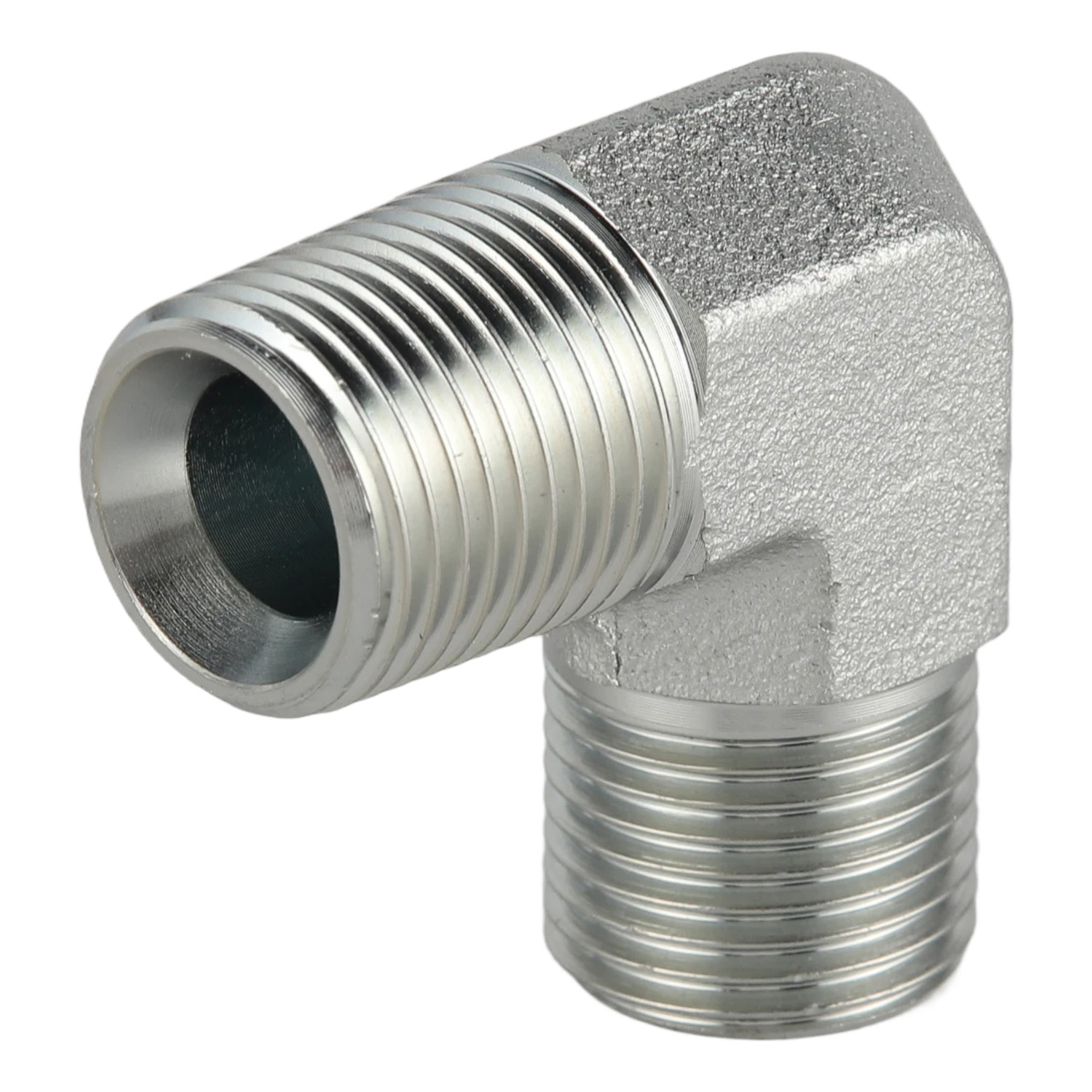

Калена сядзення серыі 1B9 90° BSP з вуглом 60° распрацавана для забеспячэння надзейнага рашэння злучэння пад вуглом 90 градусаў для сістэм гідраўлічных трубаправодаў. Фітынг мае канец з вонкавай разьбой BSP у спалучэнні з дакладна апрацаваным конусам пад вуглом 60°, што забяспечвае надзейнае ўшчыльненне пры злучэнні з сумяшчальнымі ўнутранымі фітынгамі BSP.
Канфігурацыя локця дазваляе гідраўлічным трубаправодам плаўна змяняць кірунак, захоўваючы пры гэтым стабільную перадачу вадкасці. Яго кампактная структура робіць яго прыдатным для прымянення, дзе месца для ўстаноўкі абмежавана і патрабуецца гнуткая маршрутызацыя.
Дакладна апрацаваная ўшчыльняльная паверхня забяспечвае стабільную прадукцыйнасць злучэння, у той час як шасцігранная канструкцыя корпуса забяспечвае зручную ўстаноўку і зацягванне стандартнымі інструментамі. Даступны з вугляродзістай сталі і нержавеючай сталі з дадатковай апрацоўкай паверхні, фітынг падыходзіць для розных прамысловых умоў.
Канфігурацыя калена 90° для гнуткай пракладкі трубаправода
Злучэнне з вонкавай разьбой BSP
Конуснае сядзенне 60° для надзейнага ўшчыльнення метал да металу
Дакладна апрацаваная ўшчыльняльная паверхня
Шасцігранная канструкцыя корпуса для лёгкай ўстаноўкі
Кампактная структура для прымянення, якое эканоміць месца
Варыянты з вугляродзістай сталі і нержавеючай сталі
Падыходзіць для гідраўлічных і прамысловых трубаправодных сістэм
| ЧАСТКА NO. | НІТКА | ПАМЕРЫ | ||||||
| Э | Ф | А | Б | S1 | ||||
| 1Б9-02 | G1/8'X28 | G1/8'X28 | 19.8 | 19.8 | 11.0 | |||
| 1Б9-02-04 | G1/8'X28 | G1/4'X19 | 23.0 | 25.0 | 14.0 | |||
| 1Б9-04 | G1/4'X19 | G114'X19 | 24.5 | 24.5 | 14.0 | |||
| 1Б9-04-06 | G1/4'X19 | G3/8'X19 | 26.5 | 27.5 | 16.0 | |||
| 1Б9-06 | G318'X19 | G3/8'X19 | 27.5 | 27.5 | 16.0 | |||
| 1Б9-06-08 | G3/8'X19 | G112'X14 | 31.0 | 34.5 | 22.0 | |||
| 1Б9-08 | G1/2'X14 | G1/2'X14 | 34.5 | 34.5 | 22.0 | |||
| 1Б9-08-12 | G112'X14 | G3/4'X14 | 37.5 | 40.0 | 27.0 | |||
| 1Б9-10 | G5/8'X14 | G5/8'X14 | 35.0 | 35.0 | 22.0 | |||
| 1Б9-10-12 | G5/8'X14 | G314'X14 | 37.5 | 39.0 | 30.0 | |||
| 1Б9-12 | G314'X14 | G314'X14 | 40.0 | 40.0 | 27.0 | |||
| 1Б9-12-16 | G314'X14 | G1'X11 | 43.5 | 46.0 | 33.0 | |||
| 1Б9-16 | G1'X11 | G1'X11 | 46.0 | 46.0 | 33.0 | |||
| 1Б9-16-20 | G1X11 | G1.1/4'X11 | 50.5 | 50.5 | 41.0 | |||
| 1Б9-20 | G1.1/4'X11 | G1.1/4'X11 | 50.5 | 50.5 | 41.0 | |||
| 1Б9-20-24 | G1.1/4'X11 | G1.1/2'X11 | 54.5 | 57.5 | 48.0 | |||
| 1Б9-24 | G1.1/2'X11 | G1.1/2'X11 | 57.5 | 57.5 | 48.0 | |||
| 1Б9-32 | G2'X11 | G2'X11 | 68.0 | 68.0 | 63.0 | |||
1B9 Series 90° BSP Мужчынскі 60° Каленныя фітынгі для сядзення шырока выкарыстоўваюцца ў гідраўлічных сістэмах, будаўнічай тэхніцы, сельскагаспадарчым абсталяванні, прамысловай аўтаматызацыі, пнеўматычным абсталяванні і агульных прылажэннях перадачы вадкасці. Іх структура 90° і надзейная канструкцыя з ушчыльненнем конусу 60° забяспечваюць гнуткую ўстаноўку і надзейную працу для сістэм трубаправодаў сярэдняга і высокага ціску.
