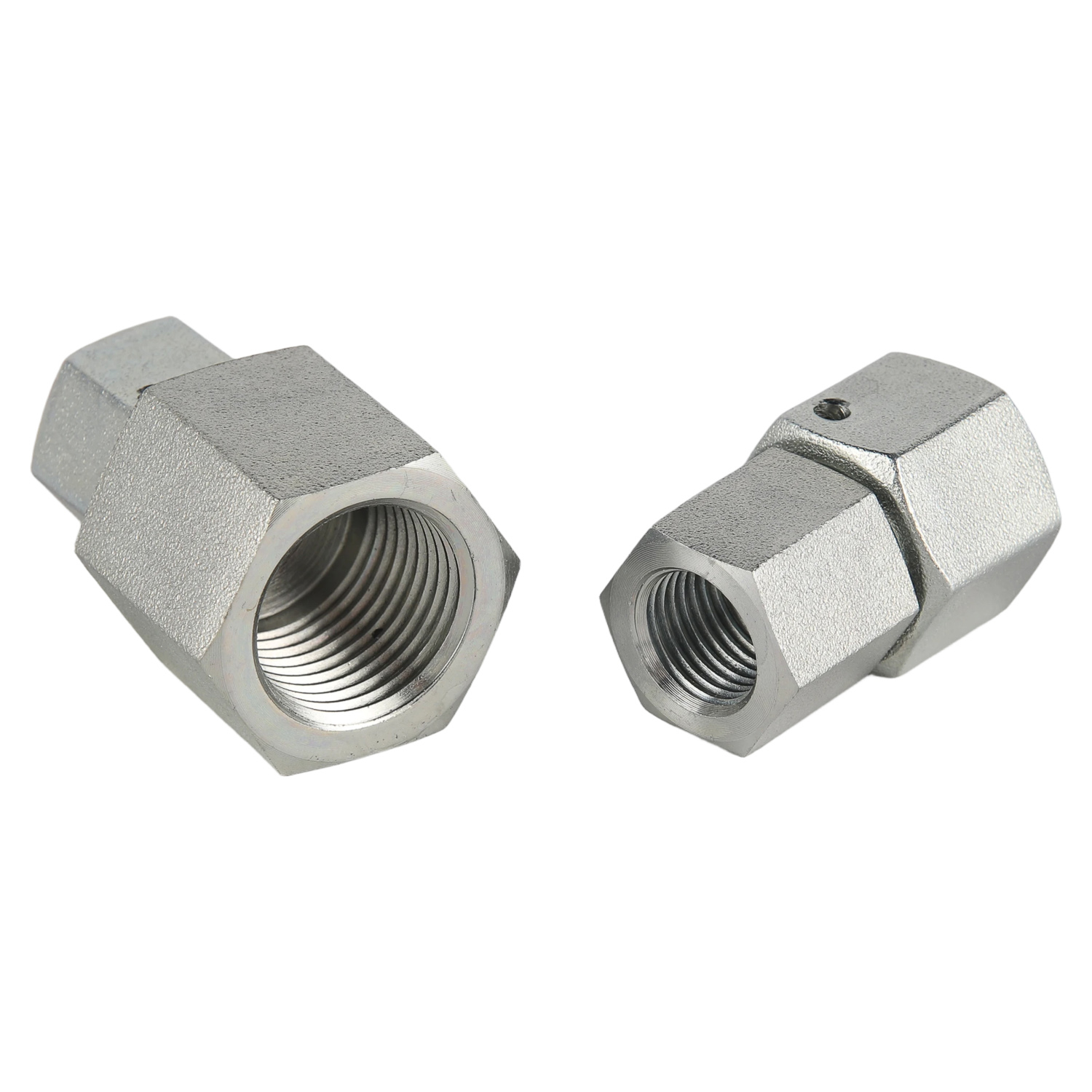

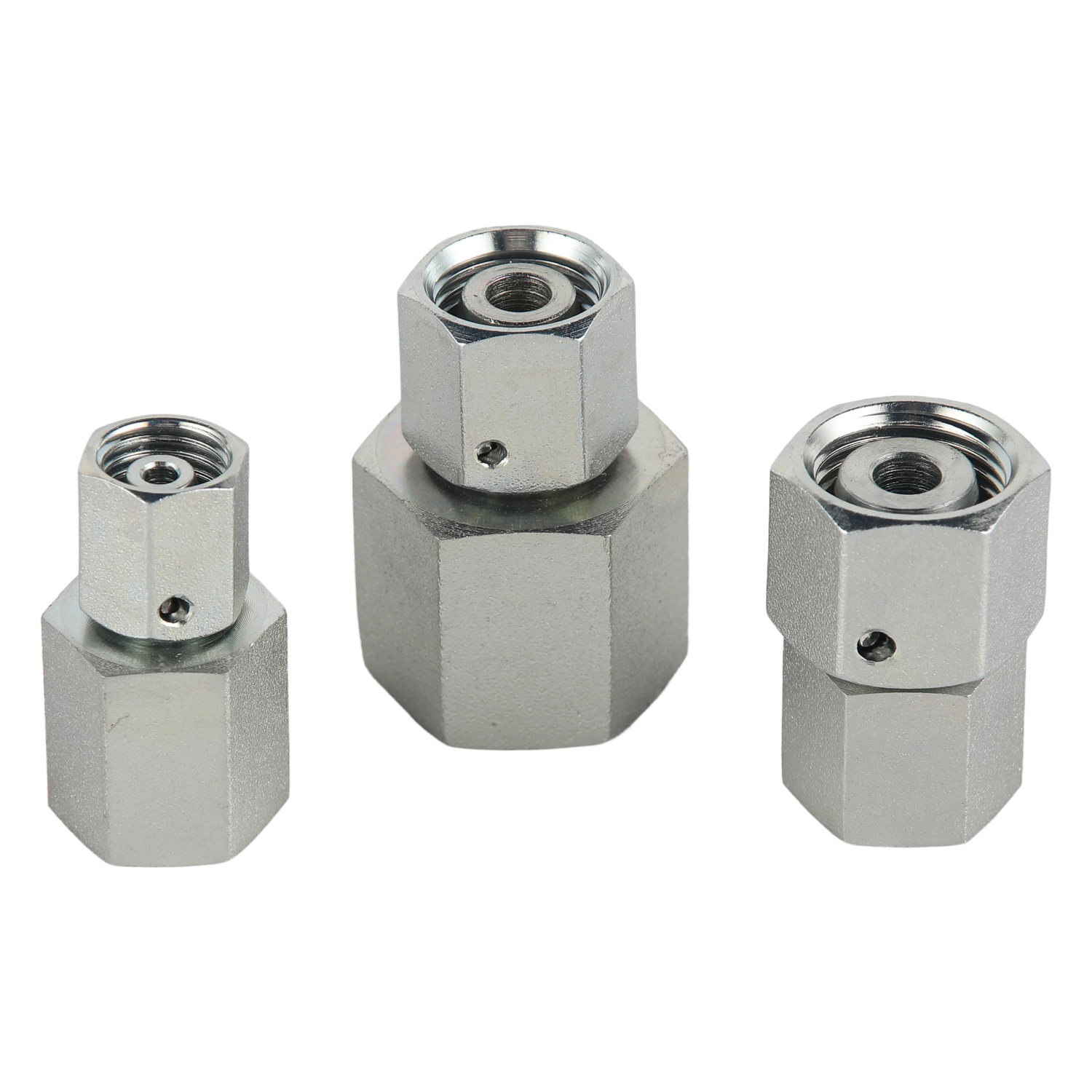

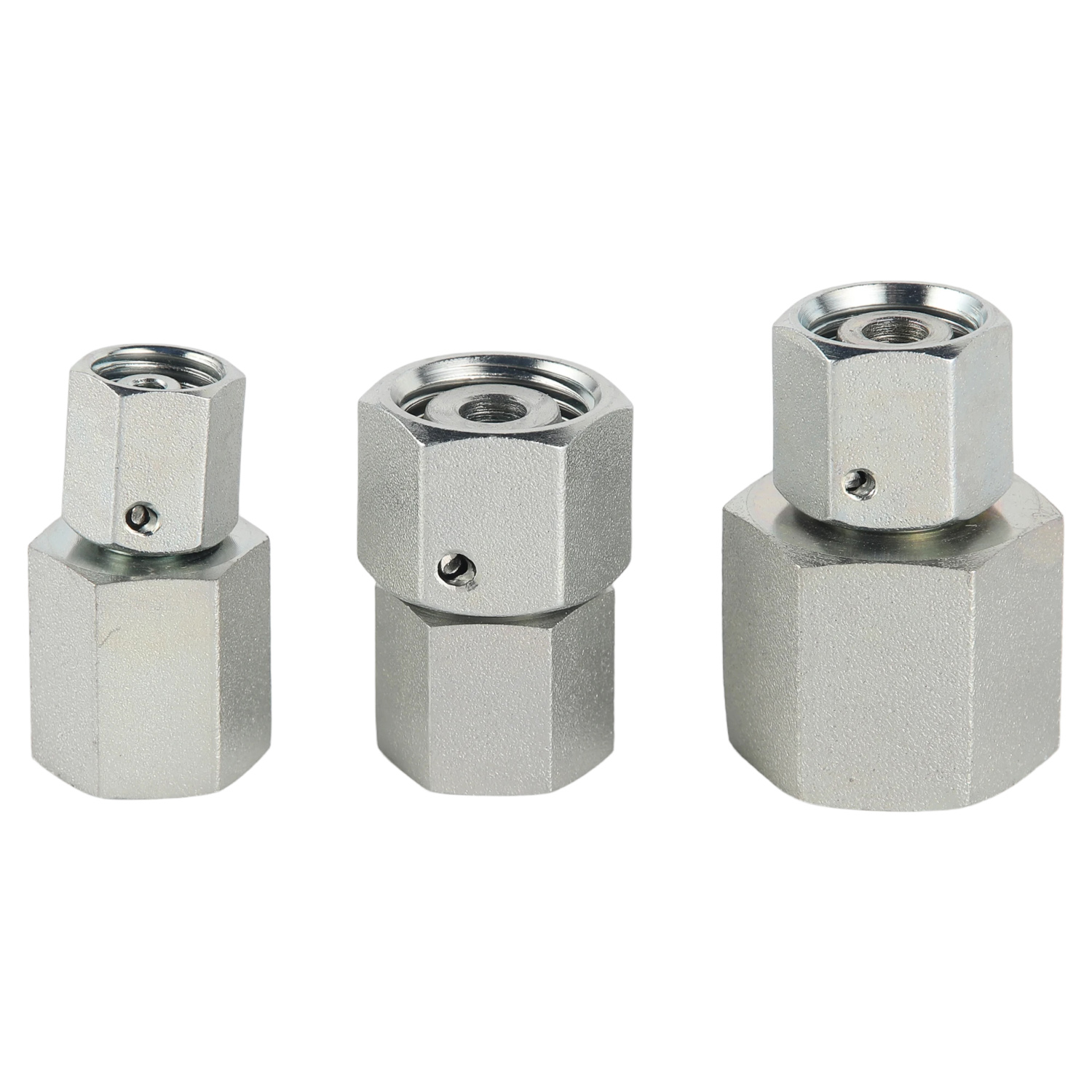

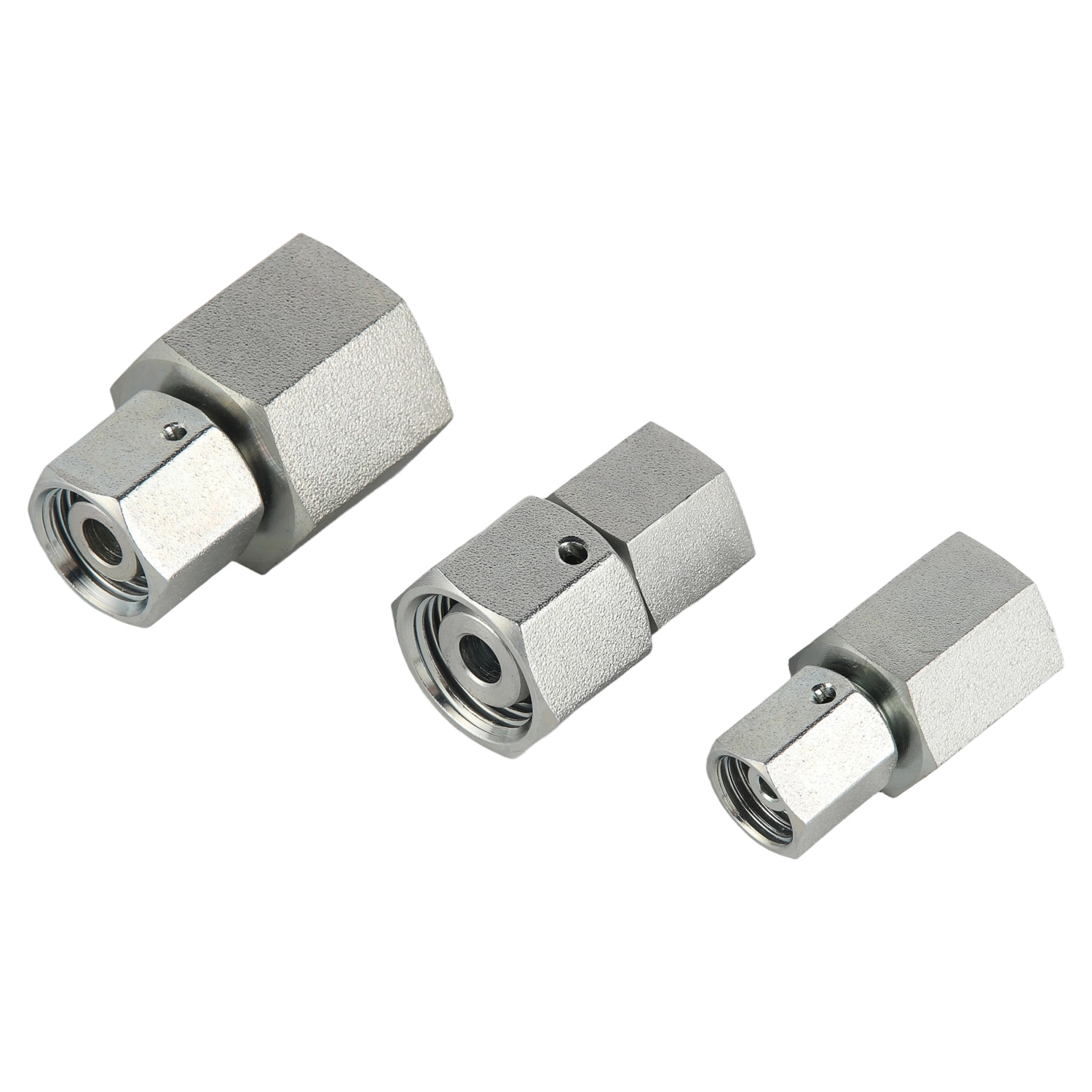

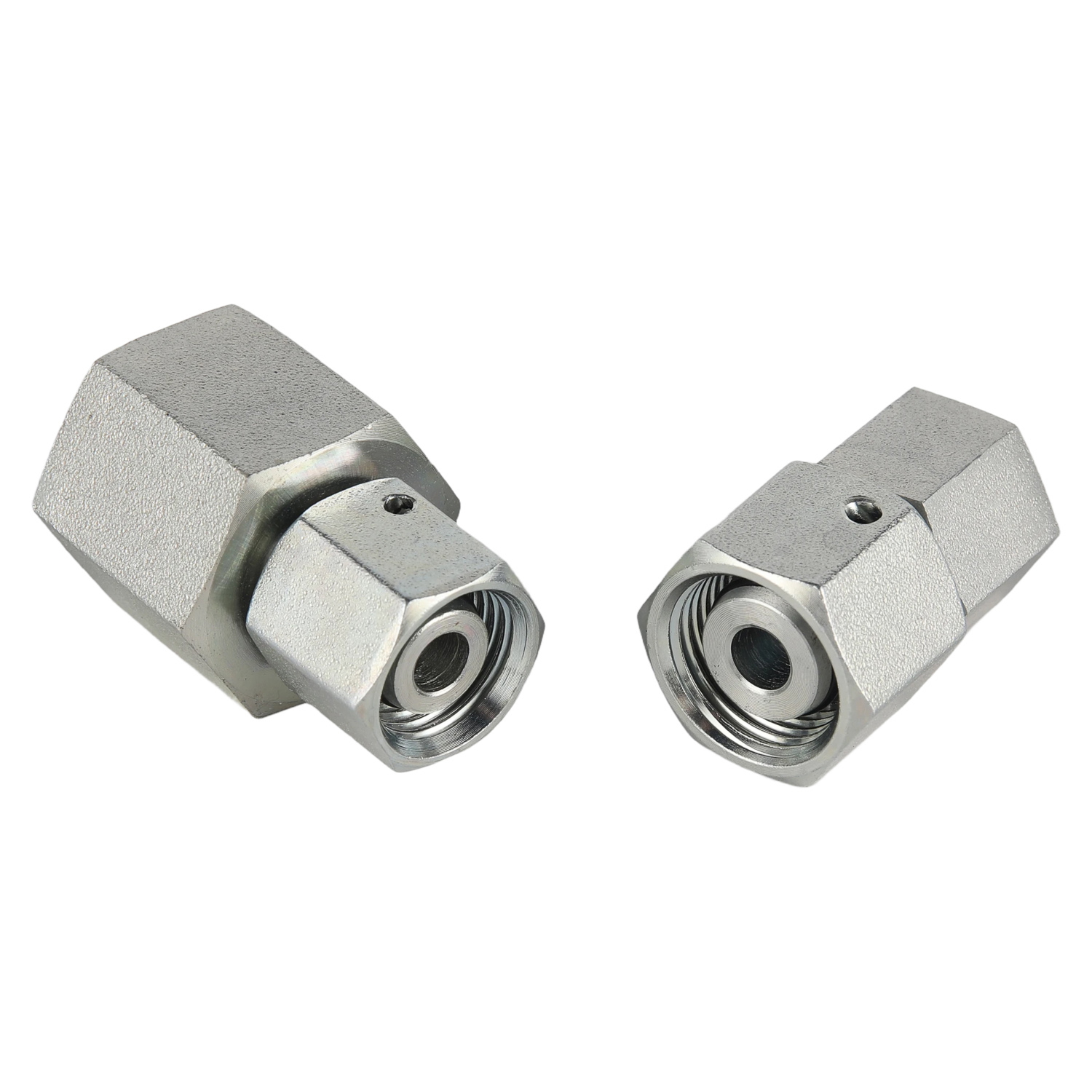

Злучальнікі манометра BSP серыі 7BC-GDK/S і 7BD-GDK/S прызначаны для забеспячэння бяспечных і надзейных злучэнняў паміж гідраўлічнымі трубаправодамі і манометрамі. Фітынгі маюць злучэнне з вонкавай разьбой BSP у спалучэнні са сталёвай ушчыльняльнай шайбай DKI, што забяспечвае стабільную працу ўшчыльнення без уцечкі падчас кантролю ціску.
Прамая канструкцыя патоку дазваляе неабмежаваны праход вадкасці і мінімізуе страты ціску, дапамагаючы падтрымліваць дакладныя паказанні ціску. Мантажная канструкцыя ўтулкавага тыпу спрашчае зборку, адначасова забяспечваючы надзейнае злучэнне ў гідраўлічных сістэмах высокага ціску.
Вырабленыя з нержавеючай сталі прэміум-класа, гэтыя раздымы для манометра забяспечваюць выдатную механічную трываласць, устойлівасць да карозіі і даўгавечнасць. Яны падыходзяць для бесперапыннай працы ў гідраўлічным абсталяванні, прамысловых машынах, сістэмах выпрабаванняў пад ціскам і ў праграмах кантролю вадкасці.
Навакольная разьба BSP для злучэнняў манометра
Сталёвае ўшчыльняльнае кольца DKI для надзейнага ўшчыльнення без уцечак
Прамы ўнутраны канал для плыўнага патоку вадкасці
Мантаж гільзы для зручнай зборкі
Выдатная ўстойлівасць да карозіі і працяглы тэрмін службы
Канструкцыя з нержавеючай сталі для патрабавальных умоў
Падыходзіць для гідраўлічных сістэм высокага ціску
Ідэальна падыходзіць для маніторынгу ціску і выпрабаванняў
| ЧАСТКА NO. | НІТКА | ТРУБКА OD | ПАМЕРЫ | Ўшчыльняльнае кольца DKI |
МПа | |||||||||
| Э | Ф | D1 | I1 | L1 | S1 | S2 | ||||||||
| 7BC-04-12GDK/S | G1/4'X19 | M12X1,5 | 6 | 14.5 | 35.5 | 19 | 14 | DP-B04DK | 31.5 Л |
|||||
| 7BC-04-14GDK/S | G1/4'X19 | M14X1,5 | 8 | 14.5 | 35.5 | 19 | 17 | DP-B04DK | ||||||
| 7BC-04-16GDK/S | G1/4'X19 | M16X1,5 | 10 | 14.5 | 36 | 19 | 19 | DP-B04DK | ||||||
| 7BC-04-18GDK/S | G1/4'X19 | M18X1,5 | 12 | 14.5 | 36 | 19 | 22 | DP-B04DK | ||||||
| 7БД-04-14ГДК/С | G1/4'X19 | M14X1,5 | 6 | 14.5 | 35.5 | 19 | 17 | DP-B04DK | 63 С |
|||||
| 7БД-04-16ГДК/С | G1/4'X19 | M16X1,5 | 8 | 14.5 | 35.5 | 19 | 19 | DP-B04DK | ||||||
| 7БД-04-18ГДК/С | G1/4'×19 | M18X1,5 | 10 | 14.5 | 36 | 19 | 22 | DP-B04DK | ||||||
| 7БД-04-20ГДК/С | G1/4'X19 | M20X1,5 | 12 | 14.5 | 39 | 19 | 24 | DP-B04DK | ||||||
| 7БД-08-14ГДК/С | G1/2'X14 | M14X1,5 | 6 | 20 | 42.5 | 27 | 17 | DP-B08DK | ||||||
| 7БД-08-16ГДК/С | G1/2'X14 | M16X1,5 | 8 | 20 | 43 | 27 | 19 | DP-B08DK | ||||||
| 7БД-08-18ГДК/С | G1/2'X14 | M18X1,5 | 10 | 20 | 43.5 | 27 | 22 | DP-B08DK | ||||||
| 7БД-08-20ГДК/С | G1/2'X14 | M20X1,5 | 12 | 20 | 45 | 27 | 24 | DP-B08DK | ||||||
Злучальнікі для манометра 7BC-GDK/S / 7BD-GDK/S BSP шырока выкарыстоўваюцца ў гідраўлічных агрэгатах, будаўнічай тэхніцы, абсталяванні прамысловай аўтаматызацыі, прыладах для выпрабаванняў ціску, сістэмах кантролю вадкасці і агульных гідраўлічных трубаправодах. Іх надзейная структура ўшчыльнення DKI забяспечвае дакладны кантроль ціску і надзейную працяглую працу ў гідраўлічных прылажэннях сярэдняга і высокага ціску.
