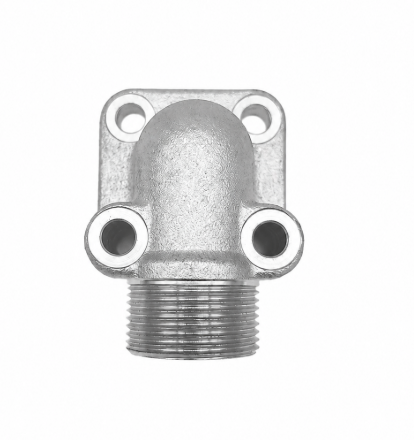

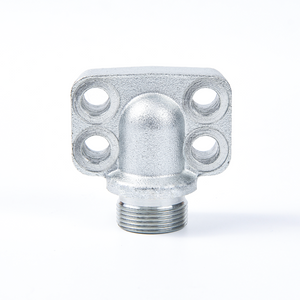

Der 90°-Winkel mit Zahnradpumpenflansch ist für den Anschluss hydraulischer Zahnradpumpen mit DIN EO 24°-Kegelrohrverschraubungen bei gleichzeitiger Änderung der Durchflussrichtung um 90° konzipiert. Die Flanschverbindung sorgt für eine sichere Montage an der Pumpe, während das EO 24°-Kegelende eine zuverlässige leckagefreie Abdichtung mit kompatiblen Hydraulikrohrverschraubungen gewährleistet.
Sein kompaktes Winkeldesign trägt zur Optimierung der hydraulischen Rohrleitungsanordnung bei und macht es ideal für Installationen mit begrenztem Platzangebot. Durch die Reduzierung der Schlauchbiegung und die Minimierung der Installationsbelastung trägt die Armatur zu einer verbesserten Zuverlässigkeit des Hydrauliksystems und einer längeren Lebensdauer bei.
Die mit Präzisionsbearbeitung und hochfesten Materialien hergestellte Armatur bietet hervorragende Maßhaltigkeit, Druckfestigkeit und Vibrationsbeständigkeit. Eine korrosionsbeständige Oberflächenbehandlung verbessert die Langzeitleistung in industriellen und mobilen Hydraulikumgebungen zusätzlich.
Das Produkt ist in mehreren Flanschgrößen und EO-Rohrgrößen erhältlich und kann auch an spezifische Anforderungen des Hydrauliksystems angepasst werden.
90°-Winkeldesign für kompakte Hydraulikinstallationen
Flanschverbindung für hydraulische Zahnradpumpe
EO 24°-Kegelrohrende
Zuverlässige Metall-auf-Metall-Dichtung
Konstruktion aus hochfestem Kohlenstoffstahl oder Edelstahl
Präzisionsgefertigte Flansch- und Dichtflächen
Korrosionsbeständige Oberflächenbehandlung
Geeignet für Mittel- und Hochdruckhydrauliksysteme
OEM- und kundenspezifische Größen verfügbar

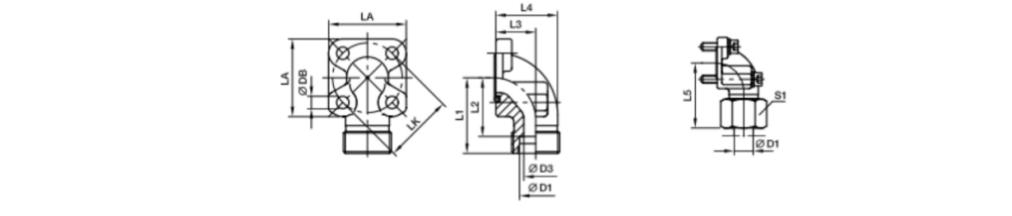

| LK | D1 | D3 | L1 | L2 | L3 | L4 | L5 | LA | S1 | DB | Schrauben | O-Ring | PN (bar) | |
| 35 | 10L | 8 | 38 | 31 | 16.5 | 26.5 | 47 | 40 | 19 | 6.4 | M 06x22 | M 06x35 | 20x2,5 | 315 |
| 35 | 12L | 10 | 38 | 31 | 16.5 | 26.5 | 47 | 40 | 22 | 6.4 | M 06x22 | M 06x35 | 20x2,5 | 315 |
| 35 | 15L | 12 | 38 | 31 | 16.5 | 26.5 | 46 | 40 | 27 | 6.4 | M 06x22 | M 06x35 | 20x2,5 | 315 |
| 35 | 16S | 12 | 38 | 29.5 | 20 | 31 | 48 | 40 | 30 | 6.4 | M 06x22 | M 06x40 | 20x2,5 | 315 |
| 35 | 20er Jahre | 16 | 45 | 34.5 | 25 | 38 | 56 | 40 | 36 | 6.4 | M 06x22 | M 06x45 | 20x2,5 | 315 |
| 40 | 15L | 12 | 38 | 31 | 22.5 | 36.5 | 46 | 42 | 27 | 6.4 | M06x22 | M06x22 | 26x2,5 | 100 |
| 40 | 18L | 15 | 38 | 30.5 | 22.5 | 36.5 | 47 | 42 | 32 | 6.4 | M06x22 | M06x22 | 26x2,5 | 100 |
| 40 | 22L | 19 | 38 | 30.5 | 22.5 | 36.5 | 47.5 | 42 | 36 | 6.4 | M06x22 | M06x22 | 26x2,5 | 100 |
| 40 | 28L | 22 | 40 | 32.5 | 28 | 43 | 49 | 42 | 41 | 6.4 | M06x20 | M06x50 | 26x2,5 | 100 |
| 40 | 35L | 31 | 41 | 30.5 | 32 | 55 | 52 | 42 | 50 | 6.4 | M06x22 | M06x60 | 26x2,5 | 100 |
| 40 | 20er Jahre | 16 | 40 | 29.5 | 22.5 | 35.5 | 50 | 42 | 36 | 6.4 | M06x22 | M06x45 | 26x2,5 | 250 |
| 55 | 35L | 31 | 49 | 38.5 | 32 | 51.5 | 62 | 58 | 50 | 8.4 | M08x25 | M 08x60 | 32x2,5 | 250 |
| 55 | 42L | 38 | 49 | 38 | 40 | 64.5 | 61 | 58 | 60 | 8.4 | M08x25 | M 08x70 | 32x2,5 | 250 |
| 55 | 20er Jahre | 17 | 45 | 34.5 | 24 | 38 | 56 | 58 | 36 | 8.4 | M08x25 | M08x50 | 32x2,5 | 250 |
| 55 | 25s | 20 | 49 | 37 | 30 | 46 | 61 | 58 | 46 | 8.4 | M08x25 | M08x55 | 32x2,5 | 250 |
| 55 | 30S | 26 | 49 | 35.5 | 32 | 50 | 62 | 58 | 50 | 8.4 | M 08x25 | M 08x50 | 32x2,5 | 250 |
Der 90°-Winkel mit Zahnradpumpenflansch und EO 24°-Kegelende wird häufig in Hydraulikaggregaten, Zahnradpumpen, Baumaschinen, landwirtschaftlichen Maschinen, mobilen Hydraulikgeräten, industriellen Automatisierungssystemen, Werkzeugmaschinen und Flüssigkeitsübertragungssystemen verwendet. Es bietet eine zuverlässige und kompakte Verbindungslösung zwischen Hydraulikpumpen und Rohrbaugruppen.
