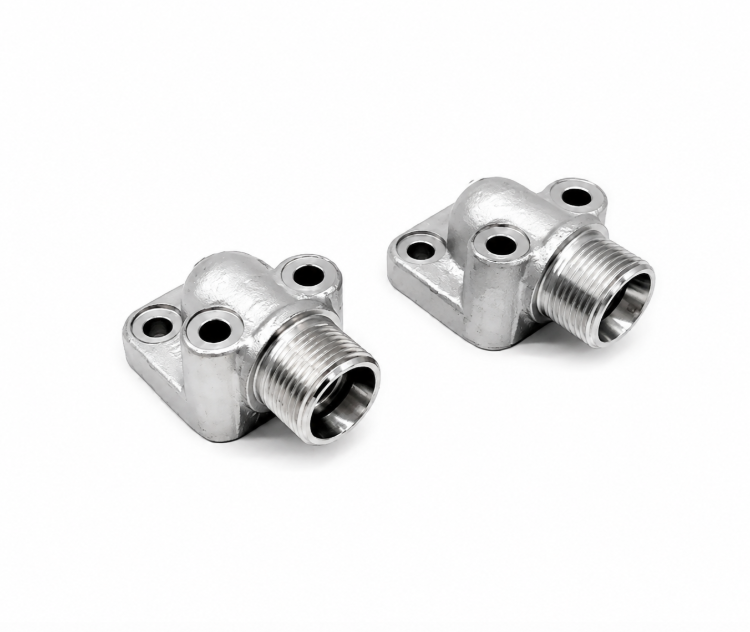

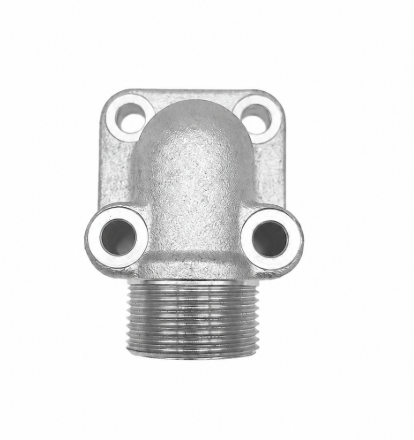

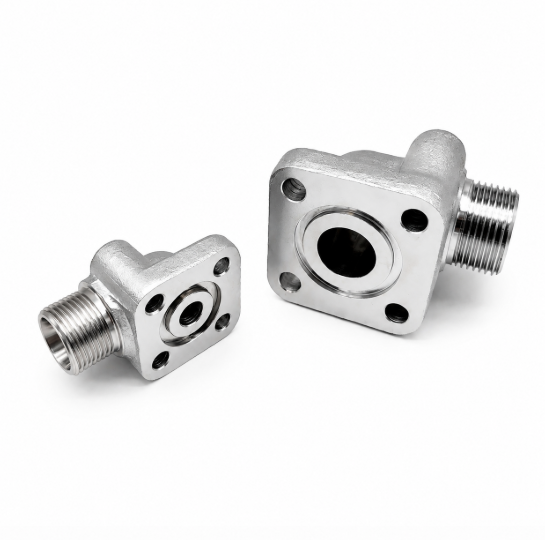

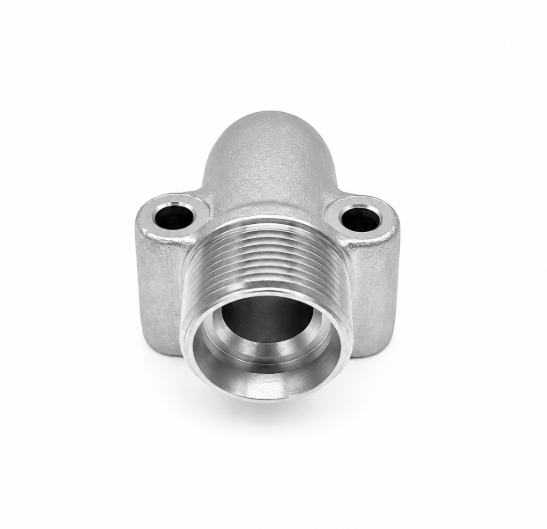

ข้องอ 90° หน้าแปลนปั๊มเกียร์ออกแบบมาเพื่อเชื่อมต่อปั๊มเกียร์ไฮดรอลิกกับข้อต่อท่อทรงกรวย DIN EO 24° ในขณะที่เปลี่ยนทิศทางการไหล 90° การเชื่อมต่อแบบแปลนช่วยให้ติดตั้งปั๊มได้อย่างปลอดภัย ในขณะที่ปลายกรวย EO 24° ช่วยให้มั่นใจได้ถึงการปิดผนึกที่ปราศจากการรั่วไหลที่เชื่อถือได้ด้วยข้อต่อท่อไฮดรอลิกที่เข้ากันได้
การออกแบบข้องอขนาดกะทัดรัดช่วยเพิ่มประสิทธิภาพเค้าโครงท่อไฮดรอลิก ทำให้เหมาะสำหรับการติดตั้งในพื้นที่จำกัด ด้วยการลดการโค้งงอของท่ออ่อนและลดความเครียดในการติดตั้ง ข้อต่อช่วยเพิ่มความน่าเชื่อถือของระบบไฮดรอลิกและอายุการใช้งานที่ยาวนานขึ้น
ผลิตโดยใช้เครื่องจักรที่มีความเที่ยงตรงและวัสดุที่มีความแข็งแรงสูง ข้อต่อฟิตติ้งให้ความแม่นยำด้านมิติ ทนต่อแรงกด และความทนทานต่อการสั่นสะเทือนเป็นเลิศ การรักษาพื้นผิวที่ทนต่อการกัดกร่อนช่วยปรับปรุงประสิทธิภาพในระยะยาวในสภาพแวดล้อมไฮดรอลิกทางอุตสาหกรรมและแบบเคลื่อนที่
มีจำหน่ายในขนาดหน้าแปลนและขนาดท่อ EO หลายขนาด และยังสามารถปรับแต่งผลิตภัณฑ์ให้ตรงตามข้อกำหนดของระบบไฮดรอลิกเฉพาะได้อีกด้วย
การออกแบบข้องอ 90° สำหรับการติดตั้งระบบไฮดรอลิกขนาดกะทัดรัด
การเชื่อมต่อหน้าแปลนปั๊มเกียร์ไฮดรอลิก
ปลายท่อทรงกรวย EO 24°
การปิดผนึกโลหะต่อโลหะที่เชื่อถือได้
โครงสร้างเหล็กคาร์บอนหรือสแตนเลสที่มีความแข็งแรงสูง
หน้าแปลนและพื้นผิวซีลที่กลึงอย่างแม่นยำ
การรักษาพื้นผิวที่ทนต่อการกัดกร่อน
เหมาะสำหรับระบบไฮดรอลิกแรงดันปานกลางและสูง
OEM และขนาดที่กำหนดเองที่มีอยู่
| ลค | D1 | D3 | L1 | L2 | L3 | L4 | L5 | แอลเอ | S1 | ดีบี | สกรู | โอริง | PN (บาร์) | |
| 35 | 10L | 8 | 38 | 31 | 16.5 | 26.5 | 47 | 40 | 19 | 6.4 | ม.06x22 | ม.06x35 | 20x2.5 | 315 |
| 35 | 12L | 10 | 38 | 31 | 16.5 | 26.5 | 47 | 40 | 22 | 6.4 | ม.06x22 | ม.06x35 | 20x2.5 | 315 |
| 35 | 15L | 12 | 38 | 31 | 16.5 | 26.5 | 46 | 40 | 27 | 6.4 | ม.06x22 | ม.06x35 | 20x2.5 | 315 |
| 35 | 16ส | 12 | 38 | 29.5 | 20 | 31 | 48 | 40 | 30 | 6.4 | ม.06x22 | ม.06x40 | 20x2.5 | 315 |
| 35 | 20ส | 16 | 45 | 34.5 | 25 | 38 | 56 | 40 | 36 | 6.4 | ม.06x22 | ม.06x45 | 20x2.5 | 315 |
| 40 | 15L | 12 | 38 | 31 | 22.5 | 36.5 | 46 | 42 | 27 | 6.4 | M06x22 | M06x22 | 26x2.5 | 100 |
| 40 | 18L | 15 | 38 | 30.5 | 22.5 | 36.5 | 47 | 42 | 32 | 6.4 | M06x22 | M06x22 | 26x2.5 | 100 |
| 40 | 22L | 19 | 38 | 30.5 | 22.5 | 36.5 | 47.5 | 42 | 36 | 6.4 | M06x22 | M06x22 | 26x2.5 | 100 |
| 40 | 28L | 22 | 40 | 32.5 | 28 | 43 | 49 | 42 | 41 | 6.4 | M06x20 | M06x50 | 26x2.5 | 100 |
| 40 | 35L | 31 | 41 | 30.5 | 32 | 55 | 52 | 42 | 50 | 6.4 | M06x22 | M06x60 | 26x2.5 | 100 |
| 40 | ยุค 20 | 16 | 40 | 29.5 | 22.5 | 35.5 | 50 | 42 | 36 | 6.4 | M06x22 | M06x45 | 26x2.5 | 250 |
| 55 | 35L | 31 | 49 | 38.5 | 32 | 51.5 | 62 | 58 | 50 | 8.4 | M08x25 | ม.08x60 | 32x2.5 | 250 |
| 55 | 42L | 38 | 49 | 38 | 40 | 64.5 | 61 | 58 | 60 | 8.4 | M08x25 | ม.08x70 | 32x2.5 | 250 |
| 55 | 20ส | 17 | 45 | 34.5 | 24 | 38 | 56 | 58 | 36 | 8.4 | M08x25 | M08x50 | 32x2.5 | 250 |
| 55 | 25ส | 20 | 49 | 37 | 30 | 46 | 61 | 58 | 46 | 8.4 | M08x25 | M08x55 | 32x2.5 | 250 |
| 55 | 30ส | 26 | 49 | 35.5 | 32 | 50 | 62 | 58 | 50 | 8.4 | ม.08x25 | ม.08x50 | 32x2.5 | 250 |
ข้องอ 90° หน้าแปลนปั๊มเกียร์พร้อมปลายกรวย EO 24° ถูกนำมาใช้กันอย่างแพร่หลายในหน่วยกำลังไฮดรอลิก ปั๊มเกียร์ เครื่องจักรก่อสร้าง เครื่องจักรกลการเกษตร อุปกรณ์ไฮดรอลิกเคลื่อนที่ ระบบอัตโนมัติทางอุตสาหกรรม เครื่องมือกล และระบบส่งของเหลว เป็นโซลูชันการเชื่อมต่อที่เชื่อถือได้และกะทัดรัดระหว่างปั๊มไฮดรอลิกและชุดประกอบท่อ
