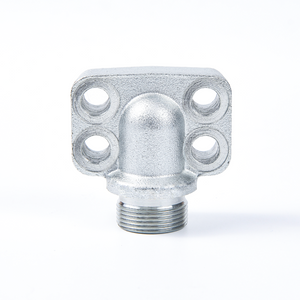

Gear Pump Flange 90° Elbow dirancang untuk menghubungkan pompa roda gigi hidrolik dengan fitting tabung kerucut DIN EO 24° sekaligus mengubah arah aliran sebesar 90°. Sambungan flensa menyediakan pemasangan yang aman ke pompa, sedangkan ujung kerucut EO 24° memastikan penyegelan bebas bocor yang andal dengan alat kelengkapan tabung hidraulik yang kompatibel.
Desain sikunya yang ringkas membantu mengoptimalkan tata letak perpipaan hidraulik, sehingga ideal untuk pemasangan yang ruangnya terbatas. Dengan mengurangi tekukan selang dan meminimalkan tekanan pemasangan, pemasangan ini berkontribusi pada peningkatan keandalan sistem hidraulik dan masa pakai yang lebih lama.
Diproduksi menggunakan permesinan presisi dan material berkekuatan tinggi, fitting ini menghasilkan akurasi dimensi yang sangat baik, ketahanan terhadap tekanan, dan ketahanan getaran. Perawatan permukaan tahan korosi semakin meningkatkan kinerja jangka panjang di lingkungan hidraulik industri dan bergerak.
Tersedia dalam berbagai ukuran flensa dan ukuran tabung EO, produk ini juga dapat disesuaikan untuk memenuhi persyaratan sistem hidrolik tertentu.
Desain siku 90° untuk instalasi hidrolik kompak
Sambungan flensa pompa roda gigi hidrolik
Ujung tabung kerucut EO 24°
Penyegelan logam-ke-logam yang andal
Konstruksi baja karbon atau baja tahan karat berkekuatan tinggi
Flensa dan permukaan penyegelan yang dibuat dengan mesin presisi
Perawatan permukaan tahan korosi
Cocok untuk sistem hidrolik bertekanan sedang dan tinggi
OEM dan ukuran khusus tersedia
| LK | D1 | D3 | L1 | L2 | L3 | L4 | L5 | LA | S1 | DB | sekrup | Cincin-O | PN (batang) | |
| 35 | 10L | 8 | 38 | 31 | 16.5 | 26.5 | 47 | 40 | 19 | 6.4 | M 06x22 | M 06x35 | 20x2.5 | 315 |
| 35 | 12L | 10 | 38 | 31 | 16.5 | 26.5 | 47 | 40 | 22 | 6.4 | M 06x22 | M 06x35 | 20x2.5 | 315 |
| 35 | 15L | 12 | 38 | 31 | 16.5 | 26.5 | 46 | 40 | 27 | 6.4 | M 06x22 | M 06x35 | 20x2.5 | 315 |
| 35 | 16S | 12 | 38 | 29.5 | 20 | 31 | 48 | 40 | 30 | 6.4 | M 06x22 | M 06x40 | 20x2.5 | 315 |
| 35 | 20an | 16 | 45 | 34.5 | 25 | 38 | 56 | 40 | 36 | 6.4 | M 06x22 | M 06x45 | 20x2.5 | 315 |
| 40 | 15L | 12 | 38 | 31 | 22.5 | 36.5 | 46 | 42 | 27 | 6.4 | M06x22 | M06x22 | 26x2.5 | 100 |
| 40 | 18L | 15 | 38 | 30.5 | 22.5 | 36.5 | 47 | 42 | 32 | 6.4 | M06x22 | M06x22 | 26x2.5 | 100 |
| 40 | 22L | 19 | 38 | 30.5 | 22.5 | 36.5 | 47.5 | 42 | 36 | 6.4 | M06x22 | M06x22 | 26x2.5 | 100 |
| 40 | 28L | 22 | 40 | 32.5 | 28 | 43 | 49 | 42 | 41 | 6.4 | M06x20 | M06x50 | 26x2.5 | 100 |
| 40 | 35L | 31 | 41 | 30.5 | 32 | 55 | 52 | 42 | 50 | 6.4 | M06x22 | M06x60 | 26x2.5 | 100 |
| 40 | 20an | 16 | 40 | 29.5 | 22.5 | 35.5 | 50 | 42 | 36 | 6.4 | M06x22 | M06x45 | 26x2.5 | 250 |
| 55 | 35L | 31 | 49 | 38.5 | 32 | 51.5 | 62 | 58 | 50 | 8.4 | M08x25 | M 08x60 | 32x2.5 | 250 |
| 55 | 42L | 38 | 49 | 38 | 40 | 64.5 | 61 | 58 | 60 | 8.4 | M08x25 | M 08x70 | 32x2.5 | 250 |
| 55 | 20an | 17 | 45 | 34.5 | 24 | 38 | 56 | 58 | 36 | 8.4 | M08x25 | M08x50 | 32x2.5 | 250 |
| 55 | 25 detik | 20 | 49 | 37 | 30 | 46 | 61 | 58 | 46 | 8.4 | M08x25 | M08x55 | 32x2.5 | 250 |
| 55 | 30an | 26 | 49 | 35.5 | 32 | 50 | 62 | 58 | 50 | 8.4 | M 08x25 | M 08x50 | 32x2.5 | 250 |
Gear Pump Flange 90° Elbow dengan EO 24° Cone End banyak digunakan pada unit tenaga hidrolik, pompa roda gigi, mesin konstruksi, mesin pertanian, peralatan hidrolik bergerak, sistem otomasi industri, peralatan mesin, dan sistem transmisi fluida. Ini memberikan solusi koneksi yang andal dan ringkas antara pompa hidrolik dan rakitan tabung.
