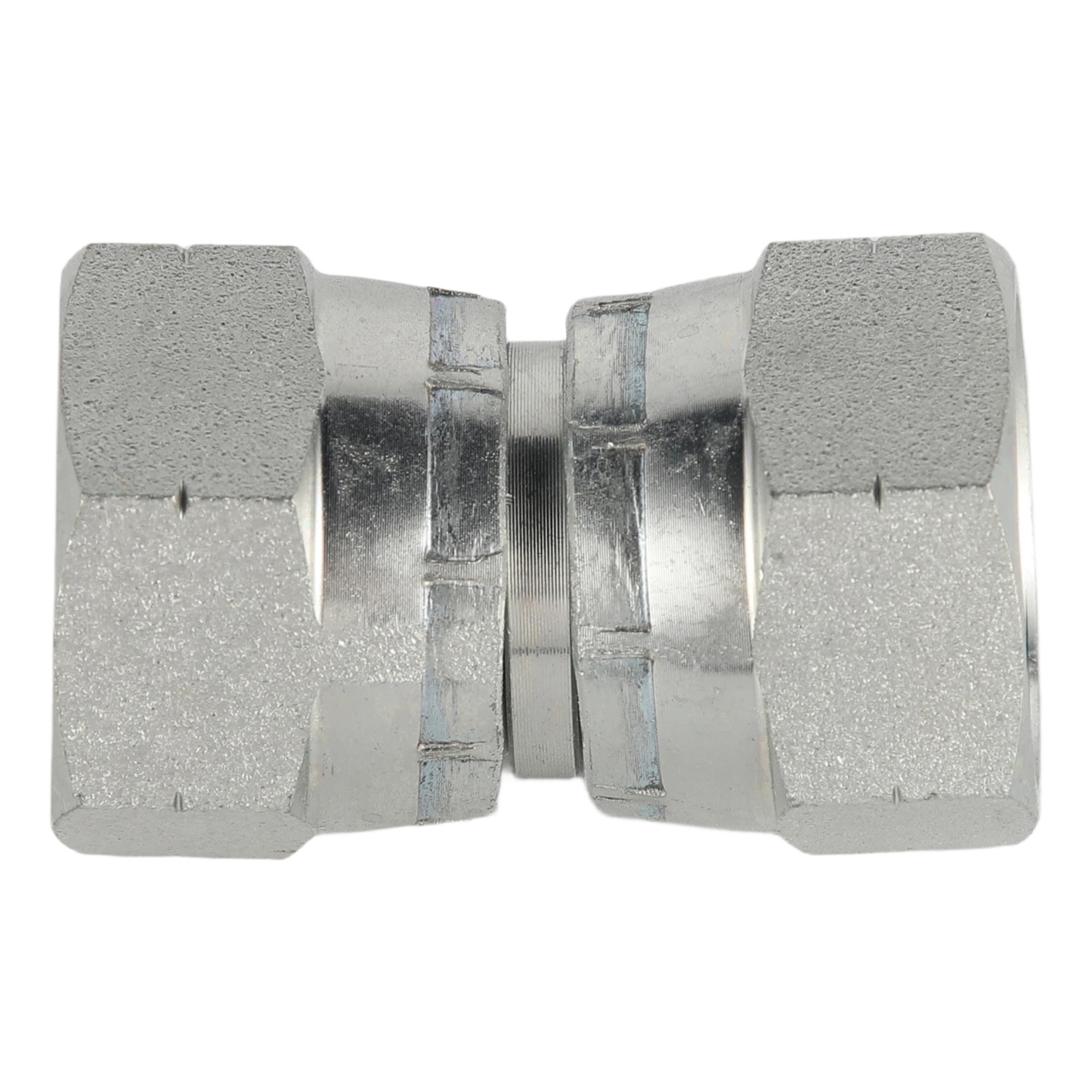

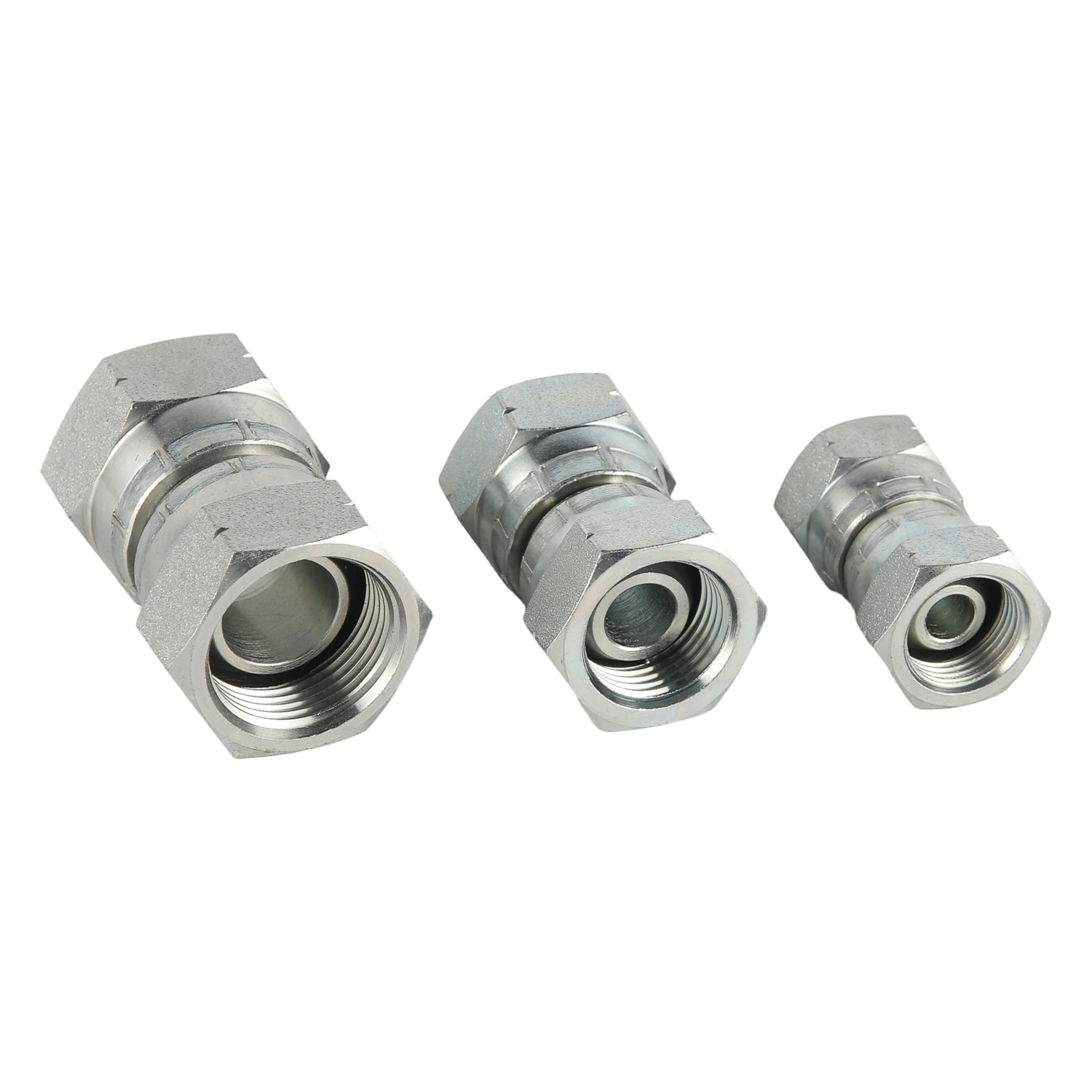

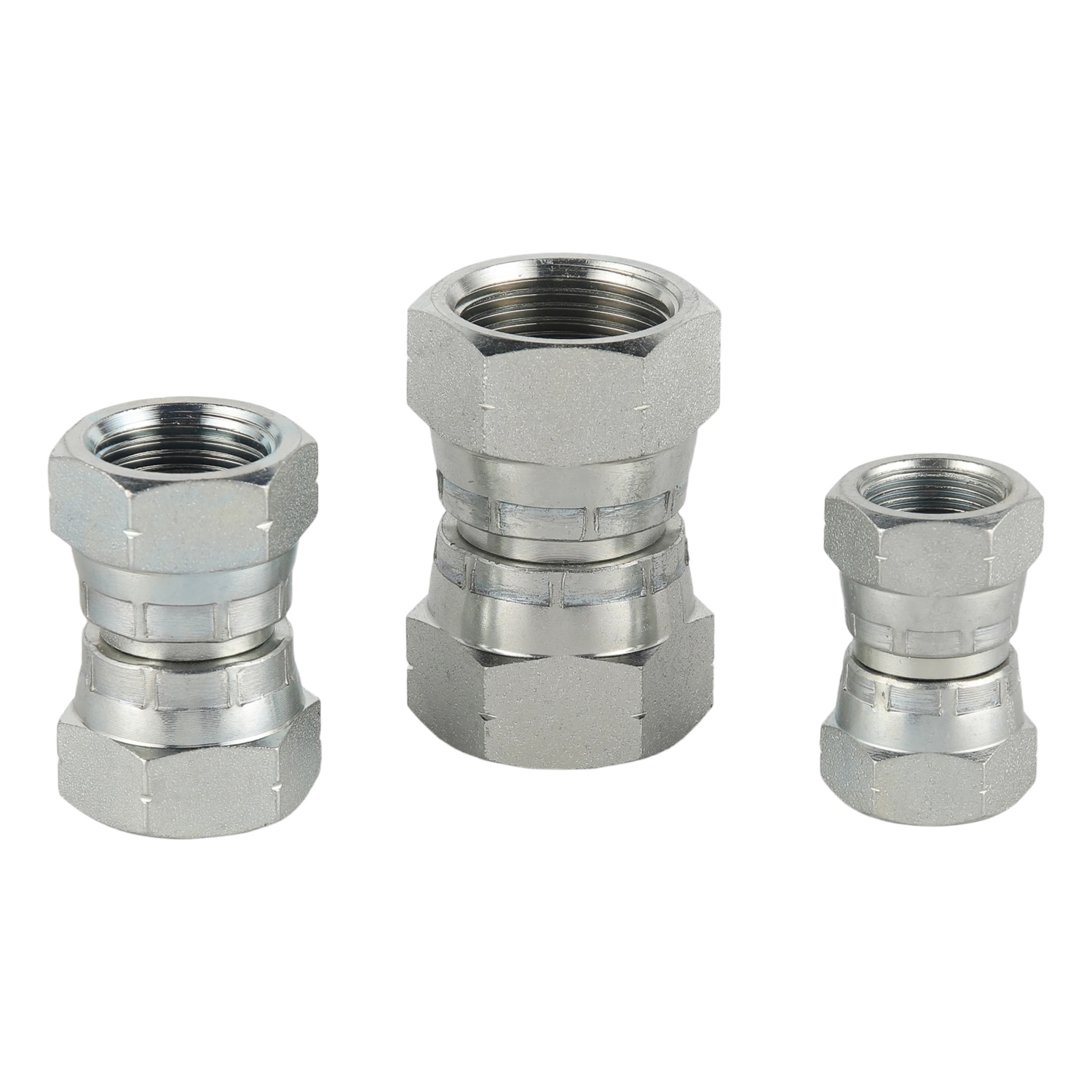

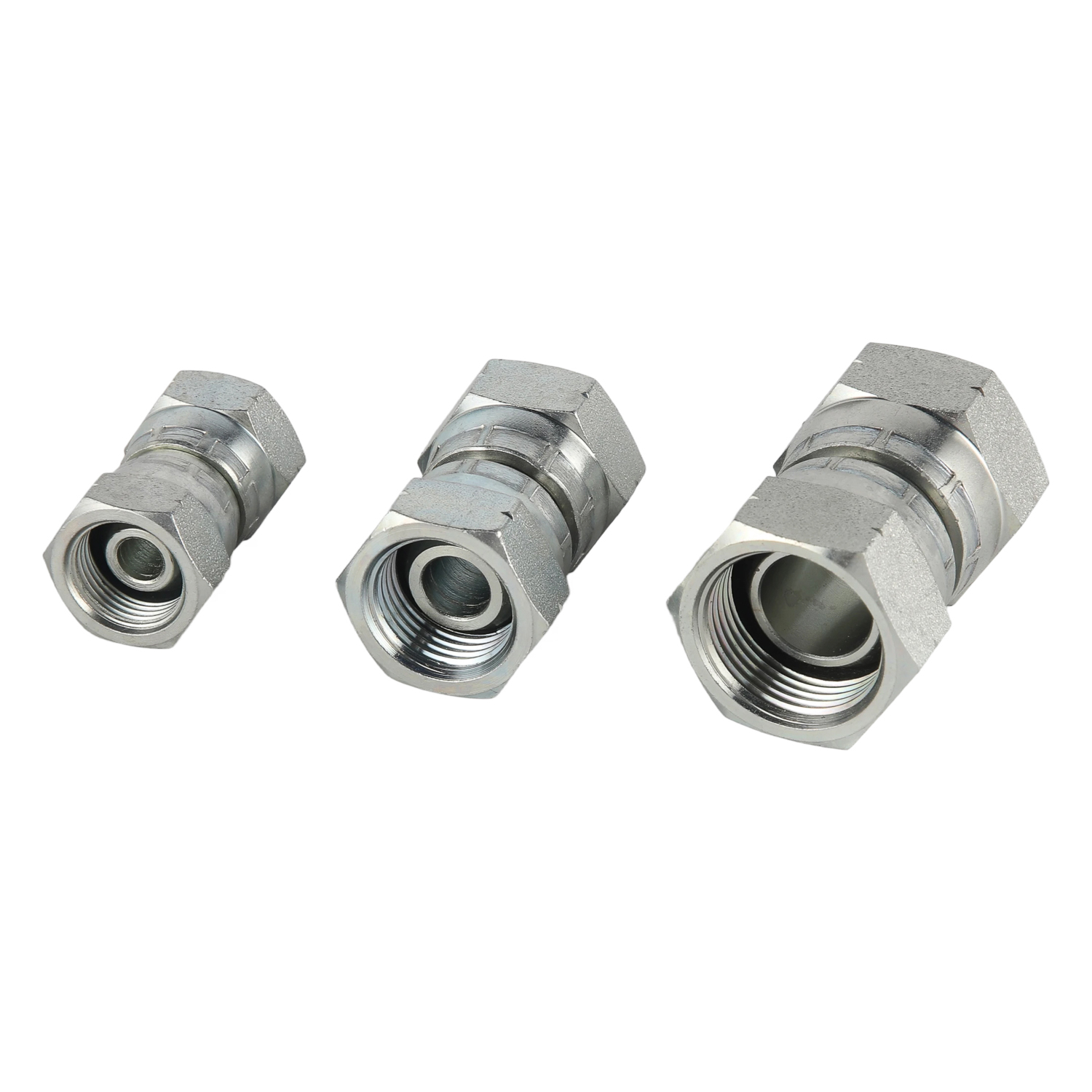

De 3B-serie BSP vrouwelijke 60° kegeladapter is ontworpen om twee BSP-componenten met mannelijke schroefdraad te verbinden met behulp van nauwkeurig bewerkte BSP binnendraad met geïntegreerde 60° kegelafdichtingszittingen. Het metaal-op-metaal afdichtingsprincipe zorgt voor betrouwbare lekvrije prestaties zonder dat er extra afdichtingsmiddelen nodig zijn bij gebruik met compatibele fittingen.
Het ontwerp met rechte koppeling biedt een eenvoudige en efficiënte oplossing voor het verlengen van hydraulische pijpleidingen, het aansluiten van kleppen, pompen, cilinders en andere hydraulische componenten met schroefdraad. Nauwkeurig bewerkte afdichtingsoppervlakken zorgen voor een nauwkeurige uitlijning en stabiele afdichtingsprestaties tijdens herhaalde installatie en onderhoud.
De 3B-serie is vervaardigd uit hoogwaardig koolstofstaal of roestvrij staal en biedt uitstekende drukweerstand en mechanische sterkte. De verzinkte oppervlaktebehandeling verbetert de corrosiebescherming en verlengt de levensduur in zware industriële omgevingen. De compacte structuur maakt ook een eenvoudige installatie in beperkte ruimtes mogelijk, terwijl betrouwbare prestaties in hydraulische, olie-, gas- en watersystemen behouden blijven.
BSP binnendraad aan beide uiteinden
Precisie 60° kegelvormige metalen afdichting
Rechte adapter voor hydraulische pijpleidingverbindingen
Betrouwbare lekvrije prestaties
Nauwkeurig bewerkte schroefdraden en afdichtingsoppervlakken
Opties van koolstofstaal en roestvrij staal
Verzinkt oppervlak voor verbeterde corrosieweerstand
Geschikt voor midden- en hogedruk hydraulische systemen
| ONDERDEELNR. | DRAAD | AFMETINGEN | |||||||
| E | F | A | B | L | S1 | S2 | |||
| 3B-02 | G1/8'X28 | G1/8'X28 | 5.5 | 5.5 | 21 | 14 | 14 | ||
| 3B-02-04 | G1/8'X28 | G1/4'X19 | 5.5 | 5.5 | 23 | 14 | 19 | ||
| 3B-04 | G1/4'X19 | G1/4'X19 | 5.5 | 5.5 | 25 | 19 | 19 | ||
| 3B-04-06 | G1/4'X19 | G3/8'X19 | 5.5 | 6.3 | 26.5 | 19 | 22 | ||
| 3B-04-08 | G1/4'X19 | G1/2'X14 | 5.5 | 7.5 | 28.5 | 19 | 27 | ||
| 3B-06 | G3/8'X19 | G3/8'X19 | 6.3 | 6.3 | 27 | 22 | 22 | ||
| 3B-06-08 | G3/8'X19 | G1/2'X14 | 6.3 | 7.5 | 29.5 | 22 | 27 | ||
| 3B-08 | G1/2'X14 | G1/2'X14 | 7.5 | 7.5 | 31 | 27 | 27 | ||
| 3B-08-10 | G1/2'X14 | G5/8'X14 | 7.5 | 9.5 | 31.5 | 27 | 30 | ||
| 3B-08-12 | G1/2'X14 | G3/4'X14 | 7.5 | 10.9 | 32.5 | 27 | 32 | ||
| 3B-10 | G5/8'X14 | G5/8'X14 | 9.5 | 9.5 | 31.5 | 30 | 30 | ||
| 3B-10-12 | G5/8'X14 | G3/4'X14 | 9.5 | 10.9 | 33 | 30 | 32 | ||
| 3B-12 | G3/4'X14 | G3/4'X14 | 10.9 | 10.9 | 33.5 | 32 | 32 | ||
| 3B-12-16 | G3/4'X14 | G1'X11 | 10.9 | 11.7 | 35 | 32 | 41 | ||
| 3B-16 | G1'X11 | G1'X11 | 11.7 | 11.7 | 36.5 | 41 | 41 | ||
| 3B-16-20 | G1'X11 | G1.1/4'X11 | 11.7 | 11 | 37.5 | 41 | 50 | ||
| 3B-20 | G1.1/4'X11 | G1.1/4'X11 | 11 | 11 | 40 | 50 | 50 | ||
| 3B-24 | G1.1/2'X11 | G1.1/2'X11 | 13 | 13 | 42 | 55 | 55 | ||
| 3B-32 | G2'X11 | G2'X11 | 16 | 16 | 47 | 70 | 70 | ||
De 3B-serie BSP vrouwelijke 60° conusadapters worden veel gebruikt in hydraulische aggregaten, bouwmachines, landbouwmachines, industriële automatiseringssystemen, werktuigmachines, apparatuur voor vloeistofoverdracht, olie- en gassystemen en algemene industriële leidingen. Hun nauwkeurige 60° kegelafdichtingsontwerp biedt betrouwbare, lekvrije verbindingen voor hydraulische toepassingen onder middelhoge en hoge druk.
