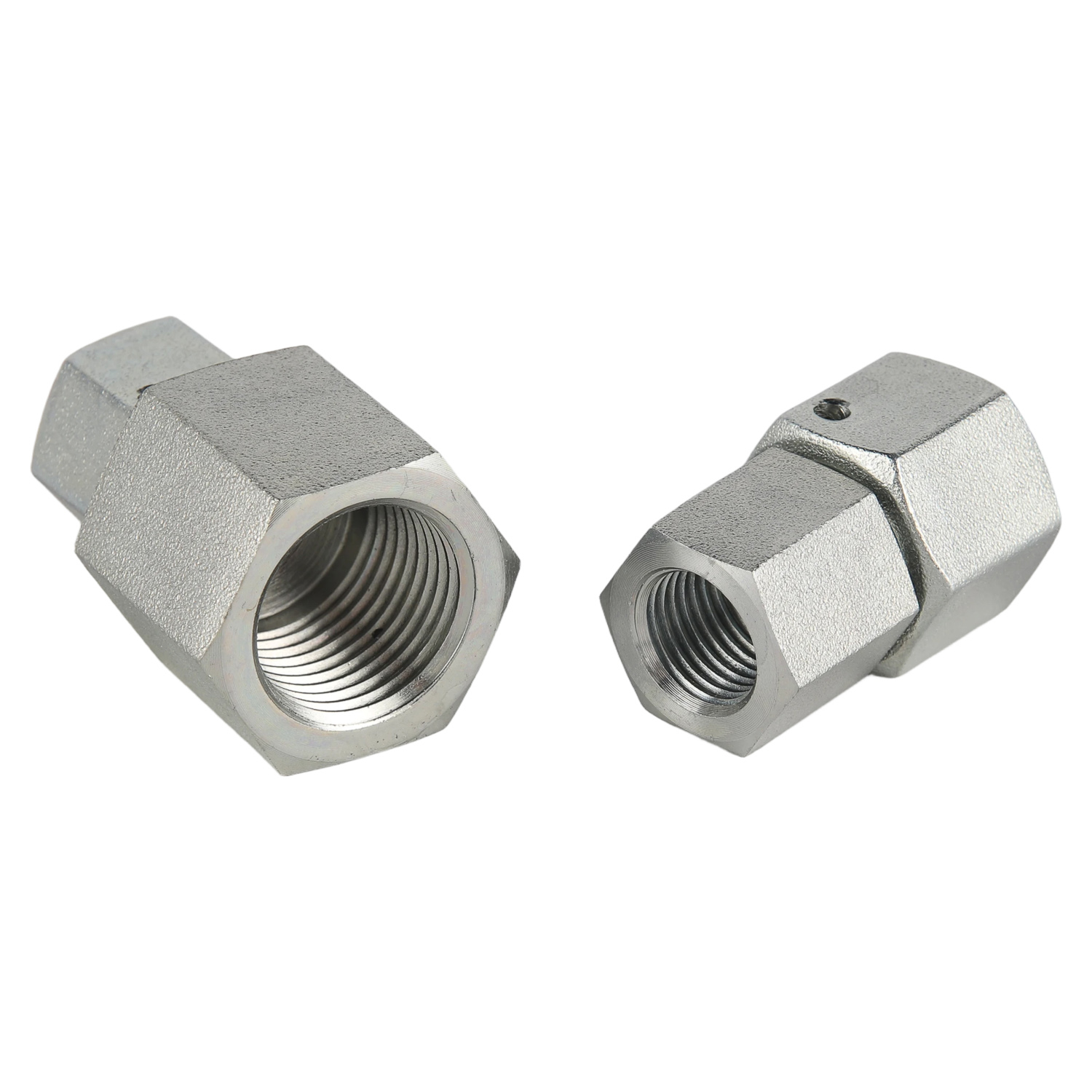

De 7BC-GDK/S- en 7BD-GDK/S-serie BSP-drukmeterconnectoren zijn ontworpen om veilige en betrouwbare verbindingen te bieden tussen hydraulische pijpleidingen en manometers. De fittingen zijn voorzien van een BSP-buitenschroefdraadaansluiting in combinatie met een DKI-stalen afdichtring, waardoor stabiele afdichtingsprestaties worden gegarandeerd zonder lekkage tijdens drukbewaking.
Het ontwerp met rechte doorstroming maakt onbeperkte vloeistofdoorgang mogelijk en minimaliseert drukverlies, waardoor nauwkeurige drukmetingen behouden blijven. De hulsvormige installatiestructuur vereenvoudigt de montage en zorgt tegelijkertijd voor een veilige verbinding in hogedrukhydraulische systemen.
Deze manometerconnectoren zijn vervaardigd uit hoogwaardig roestvrij staal en bieden uitstekende mechanische sterkte, corrosieweerstand en duurzaamheid. Ze zijn geschikt voor continu gebruik in hydraulische apparatuur, industriële machines, druktestsystemen en vloeistofregeltoepassingen.
BSP buitendraad voor manometeraansluitingen
DKI stalen afdichtring voor betrouwbare lekvrije afdichting
Rechte interne doorgang voor een soepele vloeistofstroom
Mouw-type installatie voor gemakkelijke montage
Uitstekende corrosiebestendigheid en lange levensduur
Roestvrijstalen constructie voor veeleisende omgevingen
Geschikt voor hogedruk hydraulische systemen
Ideaal voor drukbewaking en testtoepassingen
| ONDERDEELNR. | DRAAD | BUIS OD | AFMETINGEN | AFDICHTINGSRING DKI |
MPa | |||||||||
| E | F | D1 | ik1 | L1 | S1 | S2 | ||||||||
| 7BC-04-12GDK/S | G1/4'X19 | M12X1,5 | 6 | 14.5 | 35.5 | 19 | 14 | DP-B04DK | 31.5 L |
|||||
| 7BC-04-14GDK/S | G1/4'X19 | M14X1,5 | 8 | 14.5 | 35.5 | 19 | 17 | DP-B04DK | ||||||
| 7BC-04-16GDK/S | G1/4'X19 | M16X1,5 | 10 | 14.5 | 36 | 19 | 19 | DP-B04DK | ||||||
| 7BC-04-18GDK/S | G1/4'X19 | M18X1,5 | 12 | 14.5 | 36 | 19 | 22 | DP-B04DK | ||||||
| 7BD-04-14GDK/S | G1/4'X19 | M14X1,5 | 6 | 14.5 | 35.5 | 19 | 17 | DP-B04DK | 63 S |
|||||
| 7BD-04-16GDK/S | G1/4'X19 | M16X1,5 | 8 | 14.5 | 35.5 | 19 | 19 | DP-B04DK | ||||||
| 7BD-04-18GDK/S | G1/4'×19 | M18X1,5 | 10 | 14.5 | 36 | 19 | 22 | DP-B04DK | ||||||
| 7BD-04-20GDK/S | G1/4'X19 | M20X1,5 | 12 | 14.5 | 39 | 19 | 24 | DP-B04DK | ||||||
| 7BD-08-14GDK/S | G1/2'X14 | M14X1,5 | 6 | 20 | 42.5 | 27 | 17 | DP-B08DK | ||||||
| 7BD-08-16GDK/S | G1/2'X14 | M16X1,5 | 8 | 20 | 43 | 27 | 19 | DP-B08DK | ||||||
| 7BD-08-18GDK/S | G1/2'X14 | M18X1,5 | 10 | 20 | 43.5 | 27 | 22 | DP-B08DK | ||||||
| 7BD-08-20GDK/S | G1/2'X14 | M20X1,5 | 12 | 20 | 45 | 27 | 24 | DP-B08DK | ||||||
7BC-GDK/S / 7BD-GDK/S BSP manometerconnectoren worden veel gebruikt in hydraulische aggregaten, bouwmachines, industriële automatiseringsapparatuur, druktestapparatuur, vloeistofregelsystemen en algemene hydraulische leidingen. Hun betrouwbare DKI-afdichtingsstructuur zorgt voor nauwkeurige drukbewaking en betrouwbare werking op de lange termijn in hydraulische toepassingen met middelhoge en hoge druk.
