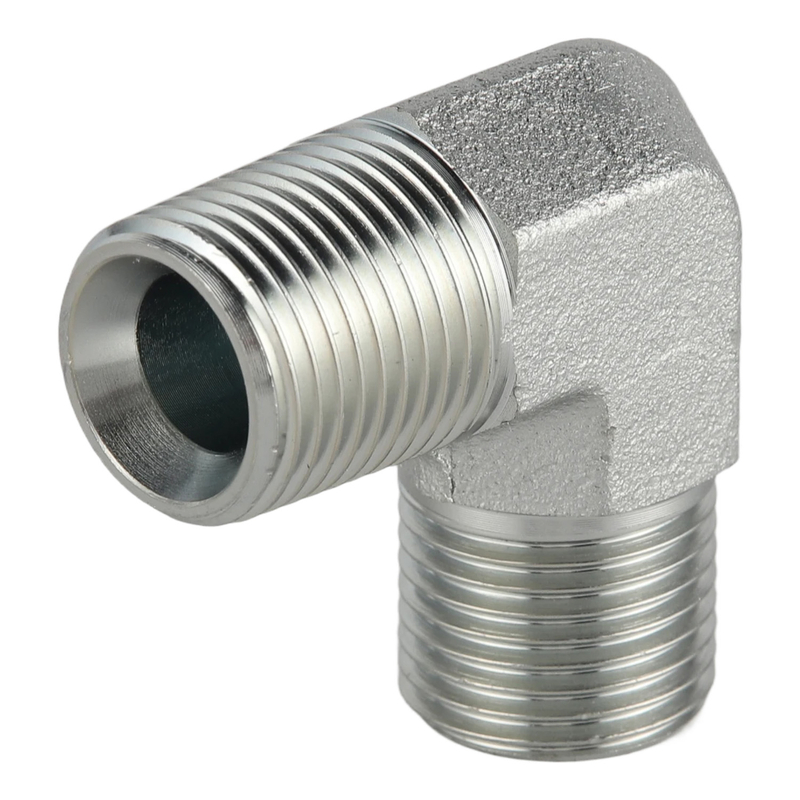

De 1B9-serie 90° BSP mannelijke 60° zittingelleboog is ontworpen om een betrouwbare 90 graden verbindingsoplossing te bieden voor hydraulische leidingsystemen. De fitting is voorzien van een BSP mannelijk schroefdraaduiteinde gecombineerd met een nauwkeurig bewerkte 60° kegelzitting, waardoor een veilige afdichting wordt gegarandeerd bij aansluiting op compatibele BSP vrouwelijke fittingen.
Dankzij de elleboogconfiguratie kunnen hydraulische pijpleidingen soepel van richting veranderen, terwijl een stabiele vloeistoftransmissie behouden blijft. De compacte structuur maakt hem geschikt voor toepassingen waarbij de installatieruimte beperkt is en een flexibele routing vereist is.
Het nauwkeurig bewerkte afdichtingsoppervlak zorgt voor consistente verbindingsprestaties, terwijl het zeshoekige lichaamsontwerp een gemakkelijke installatie en aanscherping met standaardgereedschap mogelijk maakt. Verkrijgbaar in koolstofstaal en roestvrij staal met optionele oppervlaktebehandelingen, waardoor de fitting geschikt is voor diverse industriële omgevingen.
90° elleboogconfiguratie voor flexibele leidinggeleiding
BSP buitendraadaansluiting
60° kegelzitting voor betrouwbare metaal-op-metaal afdichting
Nauwkeurig bewerkt afdichtingsoppervlak
Zeshoekig lichaamsontwerp voor eenvoudige installatie
Compacte structuur voor ruimtebesparende toepassingen
Materiaalopties van koolstofstaal en roestvrij staal
Geschikt voor hydraulische en industriële leidingsystemen
| ONDERDEELNR. | DRAAD | AFMETINGEN | ||||||
| E | F | A | B | S1 | ||||
| 1B9-02 | G1/8'X28 | G1/8'X28 | 19.8 | 19.8 | 11.0 | |||
| 1B9-02-04 | G1/8'X28 | G1/4'X19 | 23.0 | 25.0 | 14.0 | |||
| 1B9-04 | G1/4'X19 | G114'X19 | 24.5 | 24.5 | 14.0 | |||
| 1B9-04-06 | G1/4'X19 | G3/8'X19 | 26.5 | 27.5 | 16.0 | |||
| 1B9-06 | G318'X19 | G3/8'X19 | 27.5 | 27.5 | 16.0 | |||
| 1B9-06-08 | G3/8'X19 | G112'X14 | 31.0 | 34.5 | 22.0 | |||
| 1B9-08 | G1/2'X14 | G1/2'X14 | 34.5 | 34.5 | 22.0 | |||
| 1B9-08-12 | G112'X14 | G3/4'X14 | 37.5 | 40.0 | 27.0 | |||
| 1B9-10 | G5/8'X14 | G5/8'X14 | 35.0 | 35.0 | 22.0 | |||
| 1B9-10-12 | G5/8'X14 | G314'X14 | 37.5 | 39.0 | 30.0 | |||
| 1B9-12 | G314'X14 | G314'X14 | 40.0 | 40.0 | 27.0 | |||
| 1B9-12-16 | G314'X14 | G1'X11 | 43.5 | 46.0 | 33.0 | |||
| 1B9-16 | G1'X11 | G1'X11 | 46.0 | 46.0 | 33.0 | |||
| 1B9-16-20 | G1X11 | G1.1/4'X11 | 50.5 | 50.5 | 41.0 | |||
| 1B9-20 | G1.1/4'X11 | G1.1/4'X11 | 50.5 | 50.5 | 41.0 | |||
| 1B9-20-24 | G1.1/4'X11 | G1.1/2'X11 | 54.5 | 57.5 | 48.0 | |||
| 1B9-24 | G1.1/2'X11 | G1.1/2'X11 | 57.5 | 57.5 | 48.0 | |||
| 1B9-32 | G2'X11 | G2'X11 | 68.0 | 68.0 | 63.0 | |||
1B9-serie 90° BSP mannelijke 60° zittingelleboogfittingen worden veel gebruikt in hydraulische systemen, bouwmachines, landbouwmachines, industriële automatisering, pneumatische apparatuur en algemene toepassingen voor vloeistoftransmissie. Hun 90°-structuur en het betrouwbare 60°-conusafdichtingsontwerp zorgen voor een flexibele installatie en betrouwbare prestaties voor middelhoge- en hogedrukleidingsystemen.
