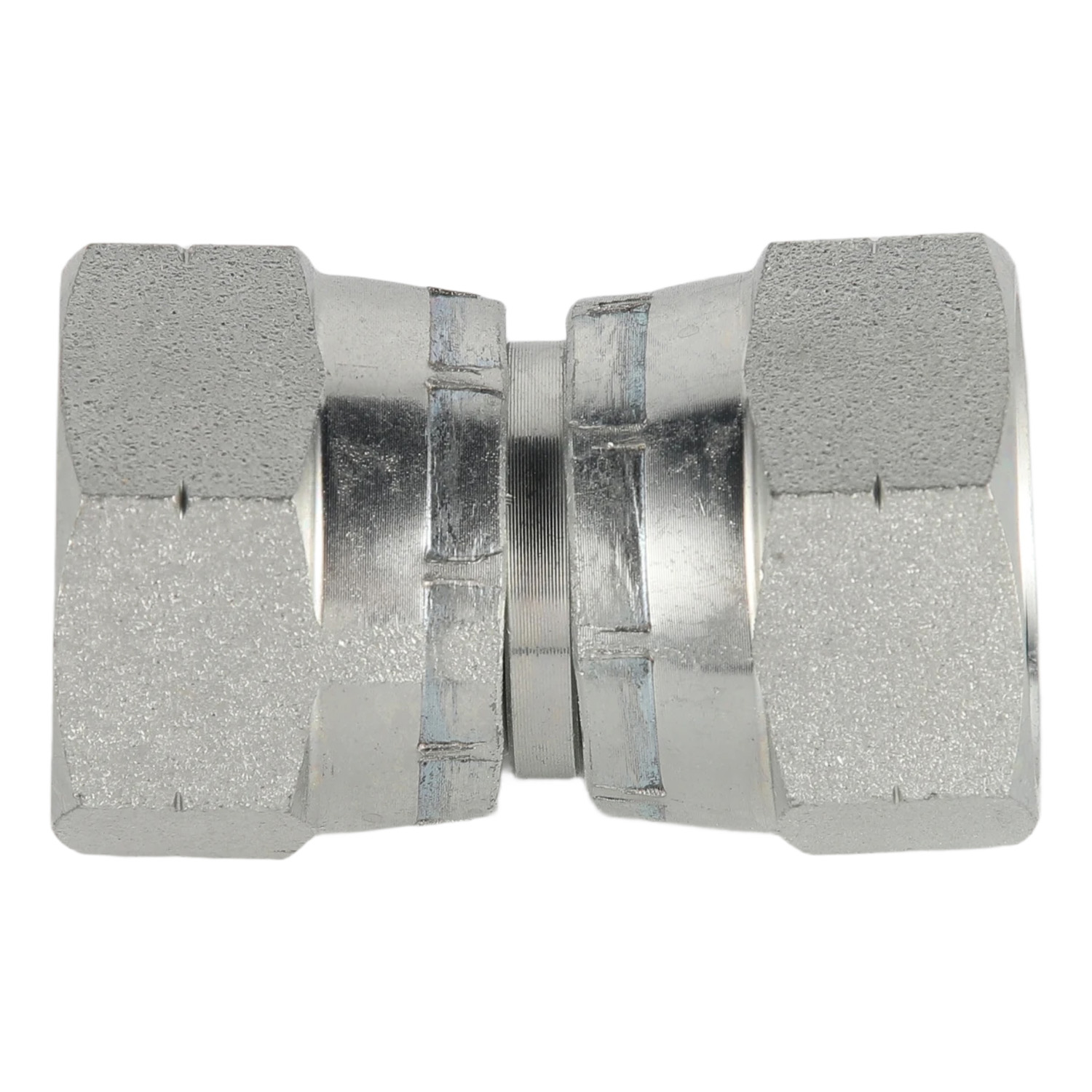

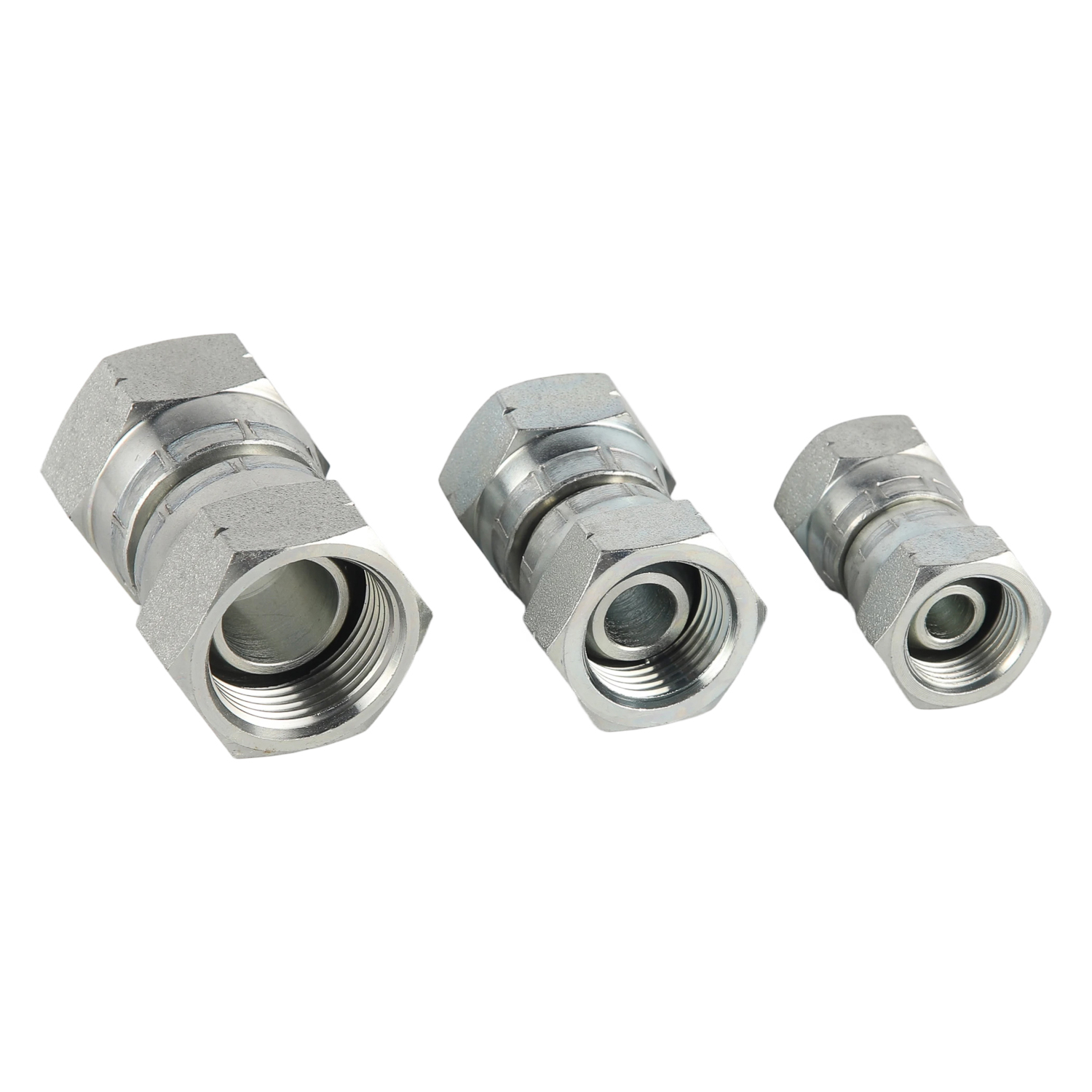

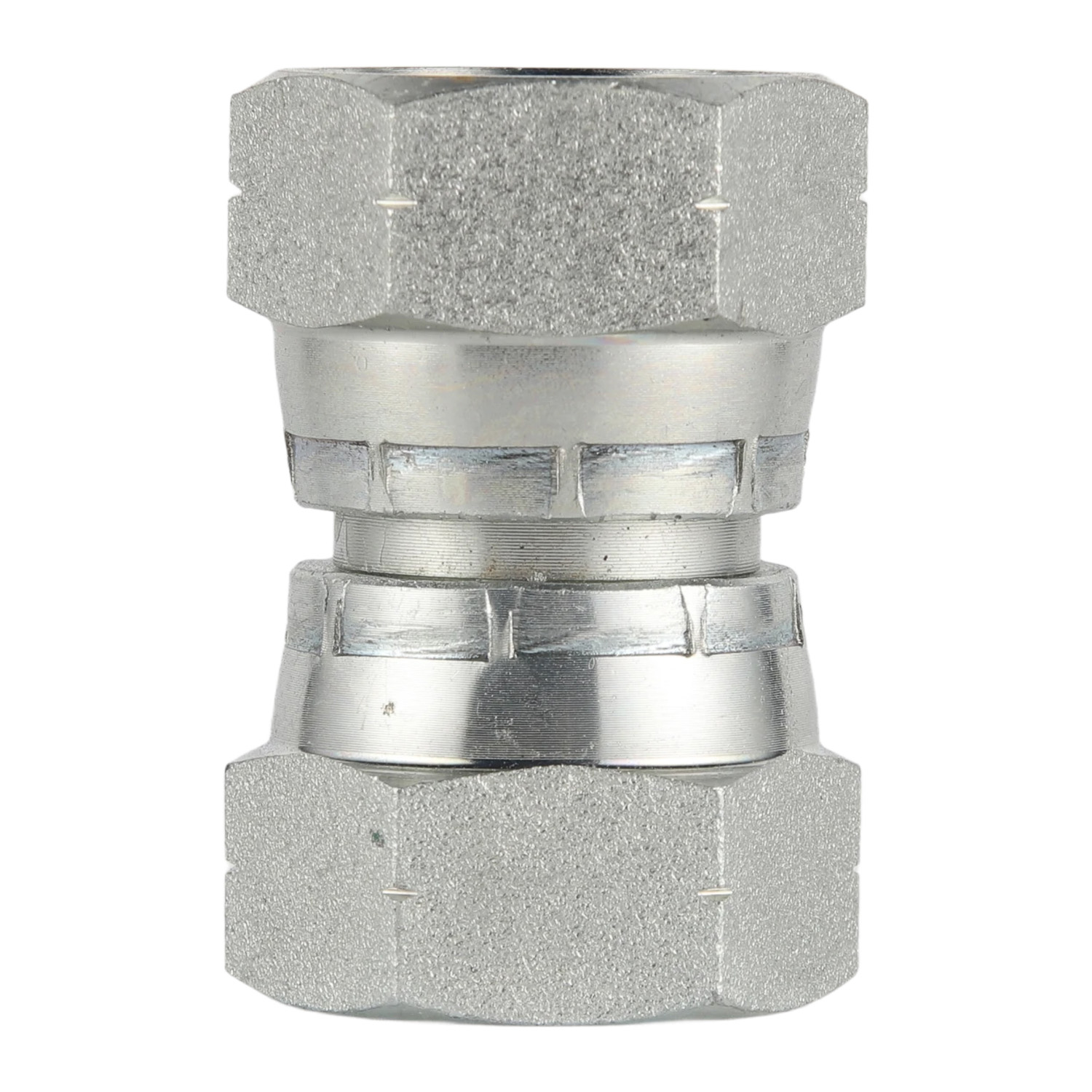

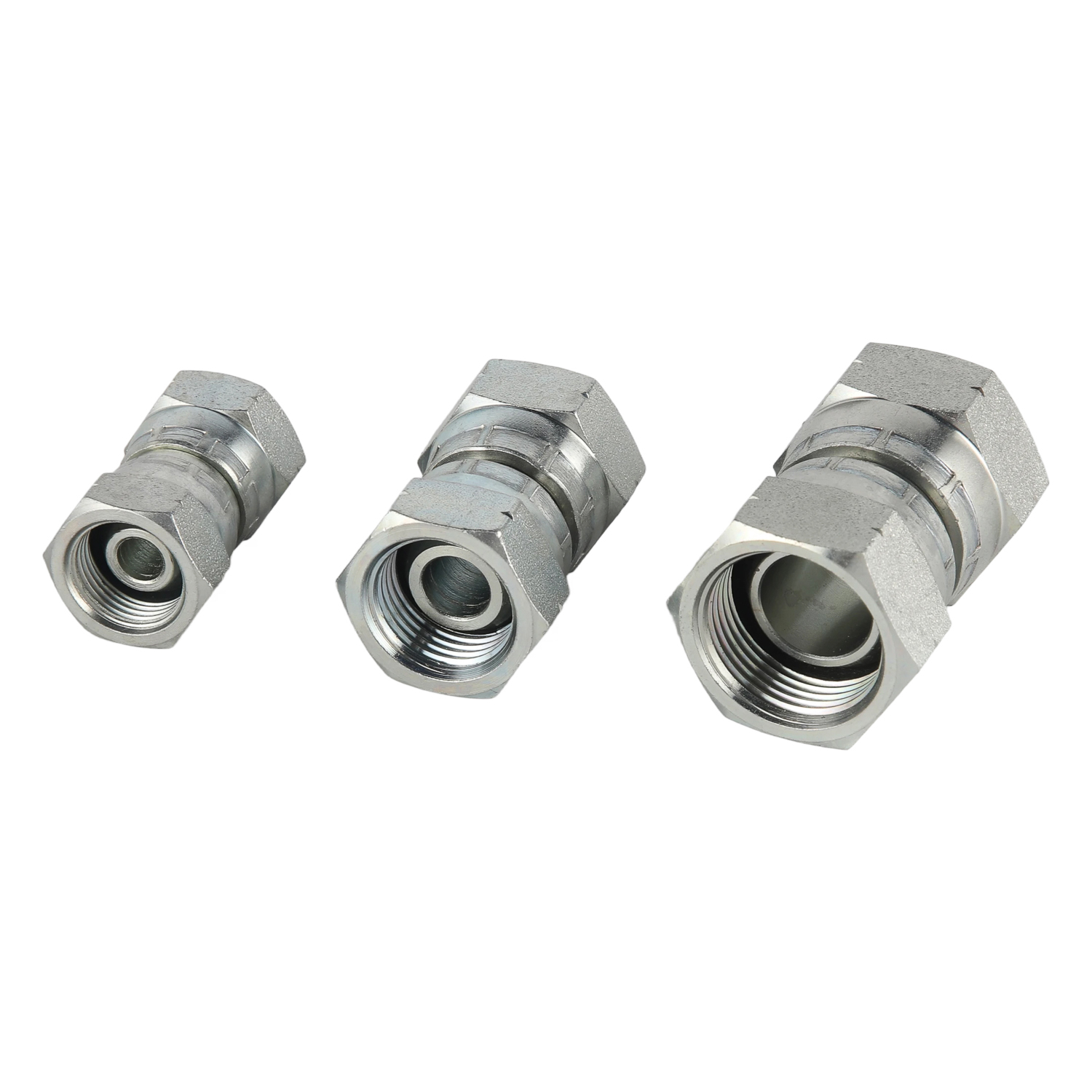

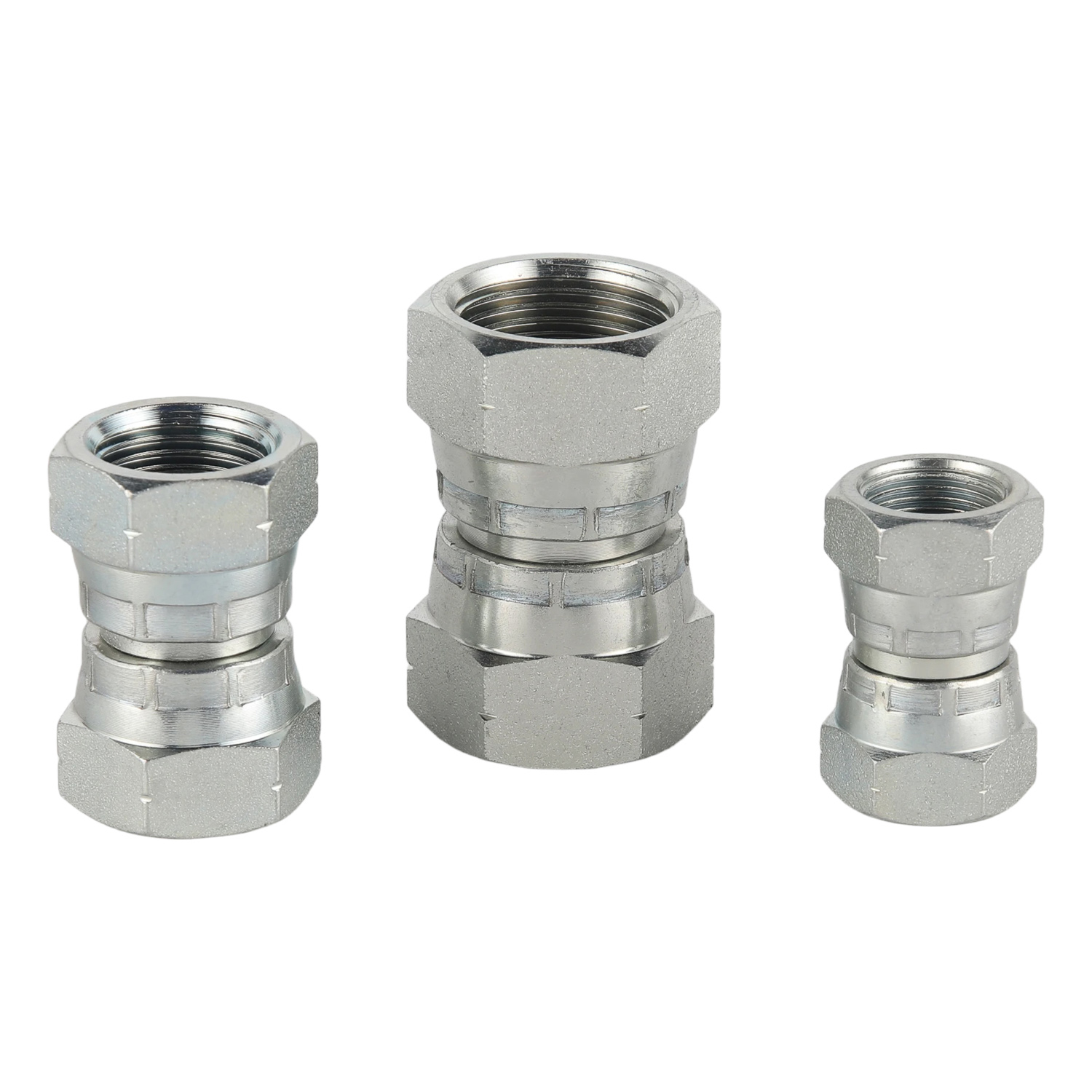

Adaptor Kerucut 60° Betina BSP Seri 3B dirancang untuk menyambungkan dua komponen ulir jantan BSP menggunakan ulir betina BSP yang dikerjakan secara presisi dengan dudukan penyegel kerucut 60° yang terintegrasi. Prinsip penyegelan logam-ke-logam memberikan kinerja bebas bocor yang andal tanpa memerlukan senyawa penyegel tambahan bila digunakan dengan alat kelengkapan yang kompatibel.
Desain kopling lurusnya menawarkan solusi sederhana dan efisien untuk memanjangkan pipa hidraulik, katup penghubung, pompa, silinder, dan komponen hidraulik berulir lainnya. Permukaan penyegelan yang dibuat dengan mesin presisi memastikan penyelarasan yang akurat dan kinerja penyegelan yang stabil selama pemasangan dan pemeliharaan berulang.
Diproduksi dari baja karbon premium atau baja tahan karat, Seri 3B memberikan ketahanan tekanan dan kekuatan mekanis yang sangat baik. Perawatan permukaan berlapis seng meningkatkan perlindungan terhadap korosi dan memperpanjang masa pakai di lingkungan industri yang keras. Struktur kompaknya juga memungkinkan pemasangan yang mudah di ruang terbatas sambil mempertahankan kinerja yang dapat diandalkan dalam sistem hidrolik, minyak, gas, dan air.
Benang betina BSP di kedua ujungnya
Penyegelan logam kerucut 60° yang presisi
Adaptor lurus untuk sambungan pipa hidrolik
Performa bebas bocor yang andal
Benang dan permukaan penyegelan yang dikerjakan secara presisi
Pilihan baja karbon dan baja tahan karat
Permukaan berlapis seng untuk meningkatkan ketahanan terhadap korosi
Cocok untuk sistem hidrolik bertekanan sedang dan tinggi

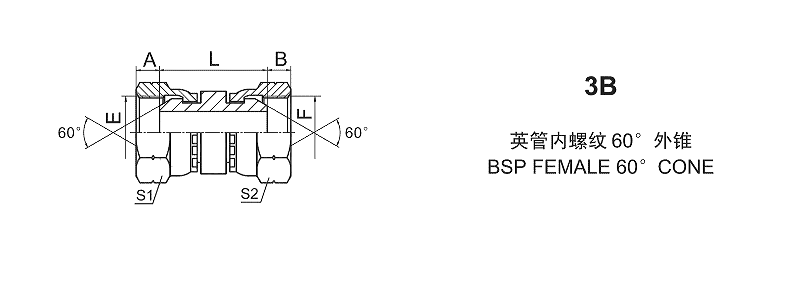

| BAGIAN NO. | BENANG | UKURAN | |||||||
| E | F | A | B | L | S1 | S2 | |||
| 3B-02 | G1/8'X28 | G1/8'X28 | 5.5 | 5.5 | 21 | 14 | 14 | ||
| 3B-02-04 | G1/8'X28 | G1/4'X19 | 5.5 | 5.5 | 23 | 14 | 19 | ||
| 3B-04 | G1/4'X19 | G1/4'X19 | 5.5 | 5.5 | 25 | 19 | 19 | ||
| 3B-04-06 | G1/4'X19 | G3/8'X19 | 5.5 | 6.3 | 26.5 | 19 | 22 | ||
| 3B-04-08 | G1/4'X19 | G1/2'X14 | 5.5 | 7.5 | 28.5 | 19 | 27 | ||
| 3B-06 | G3/8'X19 | G3/8'X19 | 6.3 | 6.3 | 27 | 22 | 22 | ||
| 3B-06-08 | G3/8'X19 | G1/2'X14 | 6.3 | 7.5 | 29.5 | 22 | 27 | ||
| 3B-08 | G1/2'X14 | G1/2'X14 | 7.5 | 7.5 | 31 | 27 | 27 | ||
| 3B-08-10 | G1/2'X14 | G5/8'X14 | 7.5 | 9.5 | 31.5 | 27 | 30 | ||
| 3B-08-12 | G1/2'X14 | G3/4'X14 | 7.5 | 10.9 | 32.5 | 27 | 32 | ||
| 3B-10 | G5/8'X14 | G5/8'X14 | 9.5 | 9.5 | 31.5 | 30 | 30 | ||
| 3B-10-12 | G5/8'X14 | G3/4'X14 | 9.5 | 10.9 | 33 | 30 | 32 | ||
| 3B-12 | G3/4'X14 | G3/4'X14 | 10.9 | 10.9 | 33.5 | 32 | 32 | ||
| 3B-12-16 | G3/4'X14 | G1'X11 | 10.9 | 11.7 | 35 | 32 | 41 | ||
| 3B-16 | G1'X11 | G1'X11 | 11.7 | 11.7 | 36.5 | 41 | 41 | ||
| 3B-16-20 | G1'X11 | G1.1/4'X11 | 11.7 | 11 | 37.5 | 41 | 50 | ||
| 3B-20 | G1.1/4'X11 | G1.1/4'X11 | 11 | 11 | 40 | 50 | 50 | ||
| 3B-24 | G1.1/2'X11 | G1.1/2'X11 | 13 | 13 | 42 | 55 | 55 | ||
| 3B-32 | G2'X11 | G2'X11 | 16 | 16 | 47 | 70 | 70 | ||
Adaptor Kerucut 60° Betina BSP Seri 3B banyak digunakan pada unit tenaga hidrolik, mesin konstruksi, mesin pertanian, sistem otomasi industri, peralatan mesin, peralatan transfer fluida, sistem minyak dan gas, dan perpipaan industri umum. Desain penyegelan kerucut 60° yang presisi menghasilkan sambungan yang andal dan bebas bocor untuk aplikasi hidraulik bertekanan sedang dan tinggi.
