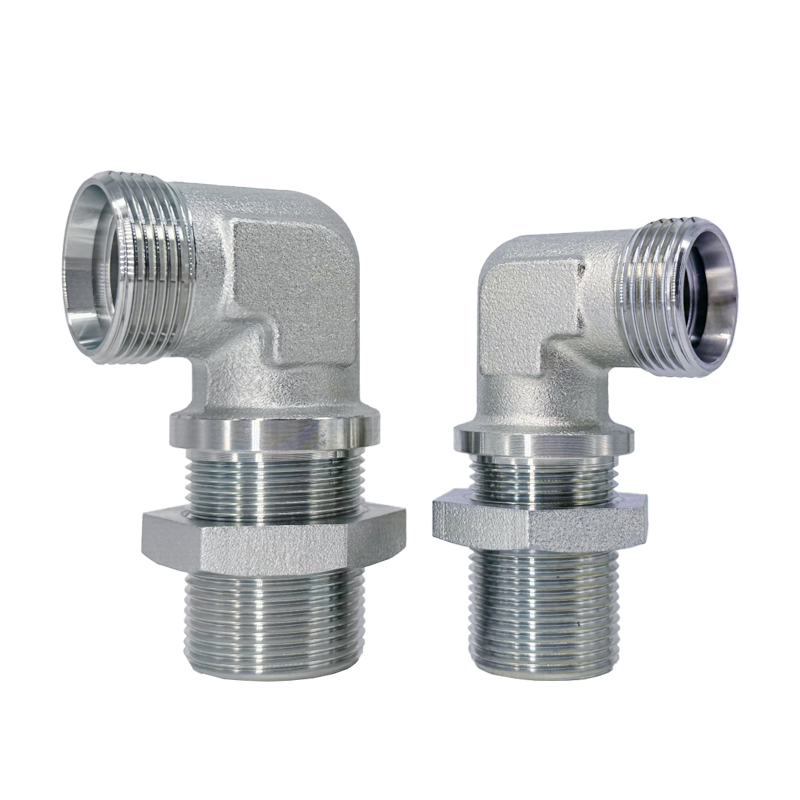

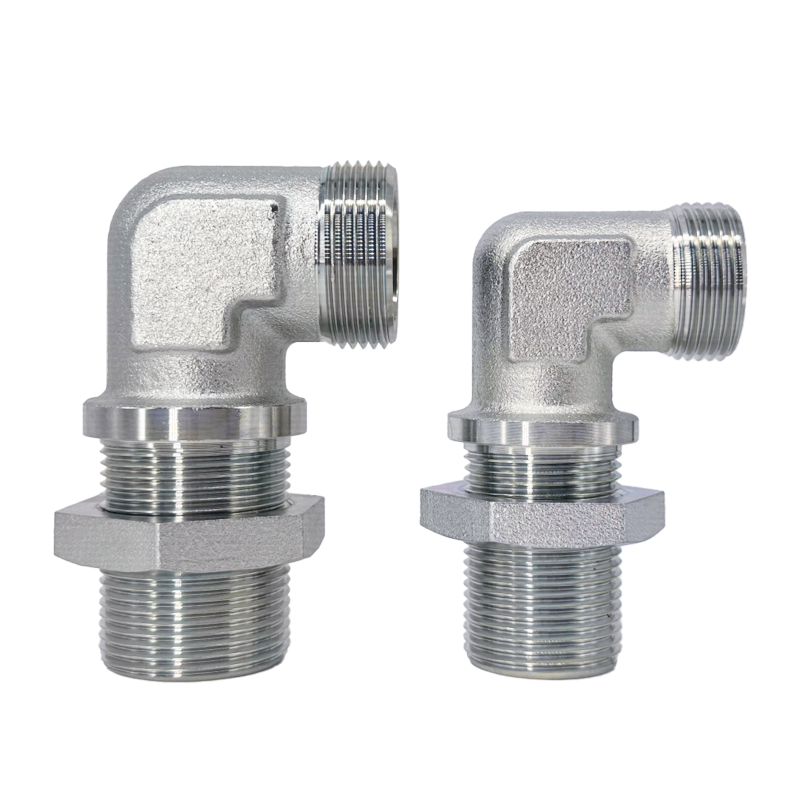

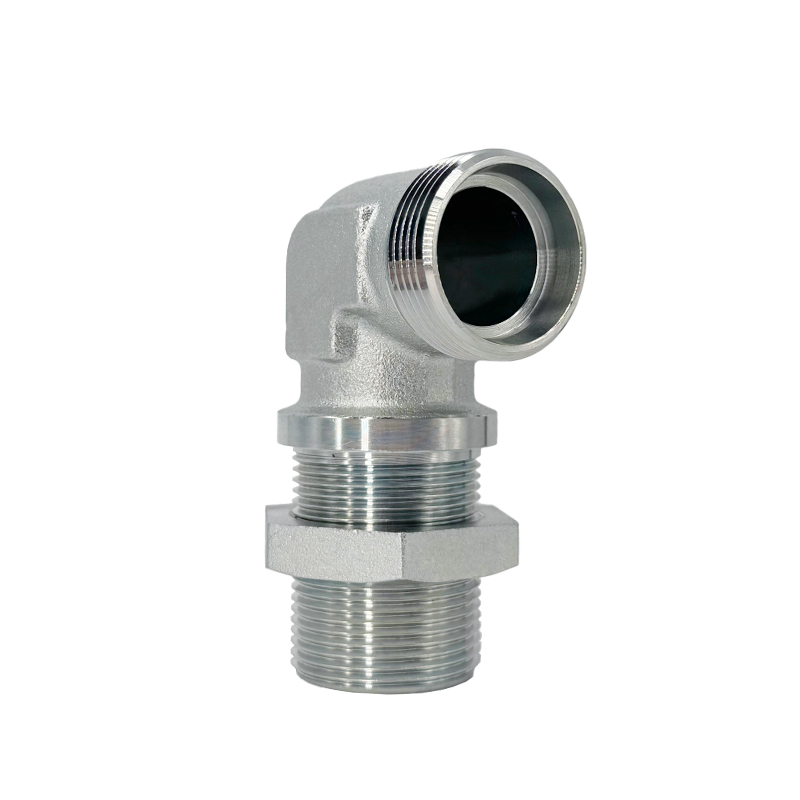

6C9-LN WSV Угловые фитинги с переборкой 90°

1. Обзор продукта

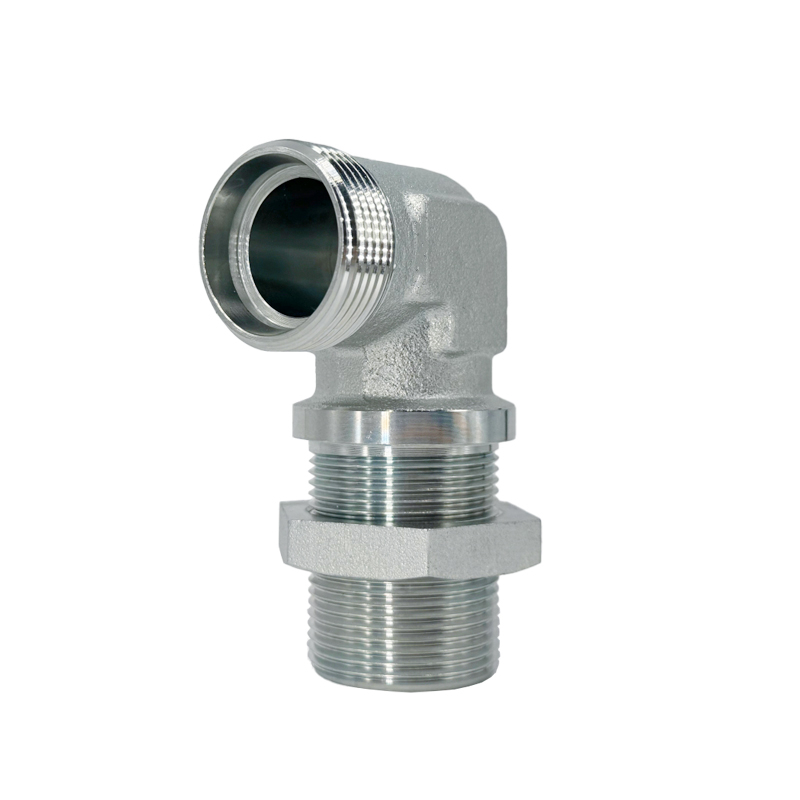

Угловой переборочный фитинг 6C9-LN / 6D9-LN WSV 90° представляет собой высокопроизводительный гидравлический соединитель, разработанный для систем с жидкостями высокого давления. Он имеет прямоугольную переборочную конструкцию, метрическую наружную резьбу со встроенным конусным уплотнением под углом 24° на обоих концах. Изготовленный в соответствии со стандартами DIN 2353 и ISO 8434, он доступен в легкой и тяжелой сериях и широко применяется в стационарном и мобильном гидравлическом оборудовании высокого давления.

2. Структурные и герметизирующие особенности

Оба конца имеют метрическую наружную резьбу и коническое уплотнение с углом 24°, соответствующее стандарту DIN 2353. Точная посадка конуса обеспечивает надежную герметизацию от колебаний давления и гидравлических ударов, предотвращая утечку жидкости и поддерживая стабильную работу трубопроводов.

3. Диапазон размеров

Серия Light: подходит для соединительных трубок с конусом 24° от 06L до 42L для общепромышленных нагрузок.

Тяжелая серия: Совместима с тяжелыми соединительными трубками с конусом 24° от 06S до 38S для условий тяжелых нагрузок.

Две серии охватывают трубы разных размеров и отвечают различным требованиям к нагрузкам.

4. Характеристики давления

Рассчитан на максимальное рабочее давление 630 бар (9000 фунтов на квадратный дюйм). Оно обеспечивает превосходную устойчивость к высокому давлению и стабильно работает в суровых условиях, таких как строительная техника, нефтегазовые объекты и тяжелое оборудование.

5. Стандарт и взаимозаменяемость

Полностью соответствует международным стандартам DIN 2353 и ISO 8434. Благодаря глобально унифицированным размерам и спецификациям он напрямую взаимозаменяем с основными гидравлическими компонентами и совместим как с отечественными, так и с импортными гидравлическими системами.

6. Типичные применения

Гидравлические силовые агрегаты

Трубопроводы высокого давления промышленного оборудования

Мобильная строительная техника, включая экскаваторы и краны

7. Ключевые преимущества

Прямоугольная конструкция экономит место для установки благодаря компактной компоновке.

Двусторонняя уплотнительная конструкция обеспечивает комплексную и надежную герметичность.

Прочная конструкция выдерживает высокое давление и удары в тяжелых условиях работы.

Стандартизированный интерфейс обеспечивает легкую сборку, разборку и регулярное обслуживание.

Спецификация

НОМЕР ЧАСТИ.	НИТЬ		ТРУБКА ОД		РАЗМЕРЫ								МПа
	Э	Ф	Д1	Д2	л1	л2	л3	Л1	Л2	С1	С2, С3	С4
6С9-12	М12х1,5	М12х1,5	6	6	27	12	14	42	27	12	14	17	31.5L
6С9-14	М14х1,5	М14х1,5	8	8	27	14	17	42	29	12	17	19
6С9-16	М16х1,5	М16х1,5	10	10	28	15	18	43	30	14	19	22
6С9-18	М18х1,5	М18х1,5	12	12	29	17	20	44	32	17	22	24
6С9-22	М22х1,5	М22х1,5	15	15	31	21	23	46	36	19	27	30
6С9-26	М26х1,5	М26х1,5	18	18	32.5	23.5	24	49	40	24	32	36
6С9-30	М30х2	М30х2	22	22	34.5	27.5	30	51	44	27	36	41	16L
6С9-36	М36х2	М36х2	28	28	35.5	30.5	34	52	47	36	41	46
6С9-45	М45х2	М45х2	35	35	36.5	34.5	39	58	56	41	50	55
6С9-52	М52х2	М52х2	42	42	36	40	43	59	63	50	60	65
6Д9-14	М14х1,5	М14х1,5	6	6	29	16	17	44	31	12	17	19	63С
6Д9-16	М16х1,5	М16х1,5	8	8	29	17	18	44	32	14	19	22
6Д9-18	М18х1,5	М18х1,5	10	10	29.5	17.5	20	46	34	17	22	24
6Д9-20	М20х1,5	М20х1,5	12	12	30.5	21.5	21	47	38	17	24	27
6Д9-22	М22х1,5	М22х1,5	14	14	32	22	23	50	40	19	27	30
6Д9-24	М24х1,5	М24х1,5	16	16	31.5	24.5	24	50	43	24	30	32	40С
6Д9-30	М30х2	М30х2	20	20	33.5	26.5	30	55	48	27	36	41
6Д9-36	М36х2	М36х2	25	25	35	30	34	59	54	36	46	46
6Д9-42	М42х2	М42х2	30	30	37.5	35.5	39	64	62	41	50	50
6Д9-52	М52х2	М52х2	38	38	37	41	43	68	72	50	60	65	31,5 с.
Обратите внимание: если вы заинтересованы в заказе адаптера с контргайкой, пожалуйста, вставьте суффикс «LN» после номера нашей детали. Например, 6C9-
30LN, закажите переходник с врезным кольцом и гайкой, вставьте суффикс «RN» после номера детали, например 6C9-30RN, закажите переходник
со стопорной гайкой, врезным кольцом и гайкой, вставьте суффикс «LN/RN» после номера детали, например 6C9-30LN/RN.
