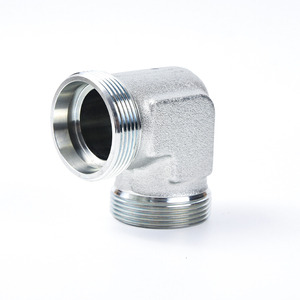

6C9-LN WSV Łączniki kolankowe 90° do grodzi

1. Przegląd produktu

Złącze kolankowe 6C9-LN / 6D9-LN WSV 90° to wysokowydajne złącze hydrauliczne opracowane z myślą o wysokociśnieniowych układach cieczy. Posiada konstrukcję przegrody kątowej i przyjmuje metryczny gwint zewnętrzny ze zintegrowanym uszczelnieniem stożkowym 24° na obu końcach. Wyprodukowany zgodnie z normami DIN 2353 i ISO 8434, jest dostępny w seriach lekkich i ciężkich i szeroko stosowany w stacjonarnych i mobilnych wysokociśnieniowych urządzeniach hydraulicznych.

2. Cechy konstrukcyjne i uszczelniające

Obie końcówki są wyposażone w metryczny gwint zewnętrzny i uszczelnienie stożkowe 24° zgodne z normą DIN 2353. Precyzyjne dopasowanie stożka zapewnia niezawodne uszczelnienie przed wahaniami ciśnienia i wstrząsami hydraulicznymi, zapobiegając wyciekom płynu i utrzymując stabilną pracę rurociągów.

3. Zakres rozmiarów

Seria lekka: Nadaje się do rur przyłączeniowych ze stożkiem 24° od 06L do 42L do ogólnych obciążeń przemysłowych.

Seria ciężka: Kompatybilna z ciężkimi rurami połączeniowymi ze stożkiem 24° od 06S do 38S do pracy przy dużych obciążeniach.

Dwie serie obejmują różne rozmiary rur, aby spełnić różnorodne wymagania dotyczące obciążenia.

4. Wydajność ciśnieniowa

Przystosowane do maksymalnego ciśnienia roboczego 630 barów (9000 PSI). Zapewnia doskonałą odporność na wysokie ciśnienie i działa stabilnie w trudnych warunkach, takich jak maszyny budowlane, obiekty naftowo-gazowe i sprzęt o dużej wytrzymałości.

5. Standard i wymienność

W pełni zgodne z międzynarodowymi normami DIN 2353 i ISO 8434. Dzięki globalnie ujednoliconym wymiarom i specyfikacjom jest bezpośrednio wymienny z głównymi komponentami hydraulicznymi i kompatybilny zarówno z krajowymi, jak i importowanymi układami hydraulicznymi.

6. Typowe zastosowania

Agregaty hydrauliczne

Rurociągi wysokociśnieniowe maszyn przemysłowych

Mobilny sprzęt budowlany, w tym koparki i dźwigi

7. Kluczowe zalety

Konstrukcja kątowa oszczędza miejsce instalacyjne dzięki kompaktowemu układowi.

Dwustronna konstrukcja uszczelniająca zapewnia wszechstronną i niezawodną szczelność.

Solidna konstrukcja wytrzymuje wysokie ciśnienie i uderzenia w trudnych warunkach pracy.

Standaryzowany interfejs umożliwia łatwy montaż, demontaż i rutynową konserwację.

Specyfikacja

NR CZĘŚCI	NITKA		OD RURY		WYMIARY								MPa
	mi	F	D1	D2	l1	l2	l3	L1	L2	S1	S2, S3	S4
6C9-12	M12x1,5	M12x1,5	6	6	27	12	14	42	27	12	14	17	31.5L
6C9-14	M14x1,5	M14x1,5	8	8	27	14	17	42	29	12	17	19
6C9-16	M16x1,5	M16x1,5	10	10	28	15	18	43	30	14	19	22
6C9-18	M18x1,5	M18x1,5	12	12	29	17	20	44	32	17	22	24
6C9-22	M22x1,5	M22x1,5	15	15	31	21	23	46	36	19	27	30
6C9-26	M26x1,5	M26x1,5	18	18	32.5	23.5	24	49	40	24	32	36
6C9-30	M30x2	M30x2	22	22	34.5	27.5	30	51	44	27	36	41	16L
6C9-36	M36x2	M36x2	28	28	35.5	30.5	34	52	47	36	41	46
6C9-45	M45x2	M45x2	35	35	36.5	34.5	39	58	56	41	50	55
6C9-52	M52x2	M52x2	42	42	36	40	43	59	63	50	60	65
6D9-14	M14x1,5	M14x1,5	6	6	29	16	17	44	31	12	17	19	63 S
6D9-16	M16x1,5	M16x1,5	8	8	29	17	18	44	32	14	19	22
6D9-18	M18x1,5	M18x1,5	10	10	29.5	17.5	20	46	34	17	22	24
6D9-20	M20x1,5	M20x1,5	12	12	30.5	21.5	21	47	38	17	24	27
6D9-22	M22x1,5	M22x1,5	14	14	32	22	23	50	40	19	27	30
6D9-24	M24x1,5	M24x1,5	16	16	31.5	24.5	24	50	43	24	30	32	40 lat
6D9-30	M30x2	M30x2	20	20	33.5	26.5	30	55	48	27	36	41
6D9-36	M36x2	M36x2	25	25	35	30	34	59	54	36	46	46
6D9-42	M42x2	M42x2	30	30	37.5	35.5	39	64	62	41	50	50
6D9-52	M52x2	M52x2	38	38	37	41	43	68	72	50	60	65	31,5 S
Noted+ w przypadku zainteresowania zamówieniem adaptera z nakrętką zabezpieczającą, prosimy o dodanie przyrostka „LN” po naszym numerze części, np. 6C9-
30LN, zamów adapter z pierścieniem zacinającym i nakrętką, wstaw przyrostek „RN” po numerze części, np. 6C9-30RN, zamów adapter
z nakrętką zabezpieczającą i pierścieniem zacinającym oraz nakrętką, wstaw przyrostek „LN/RN” po numerze części, na przykład 6C9-30LN/RN.
