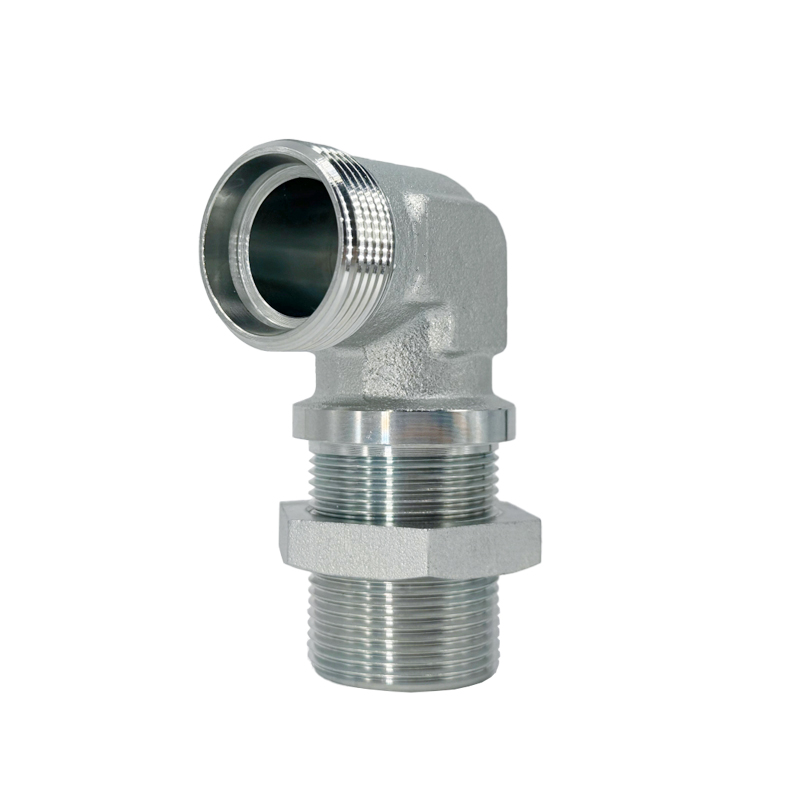

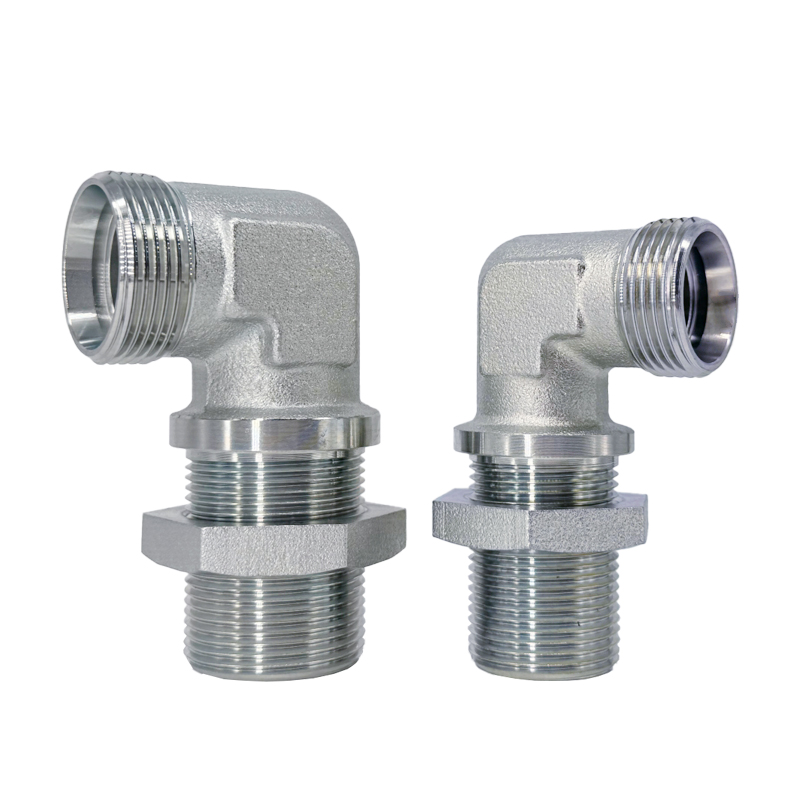

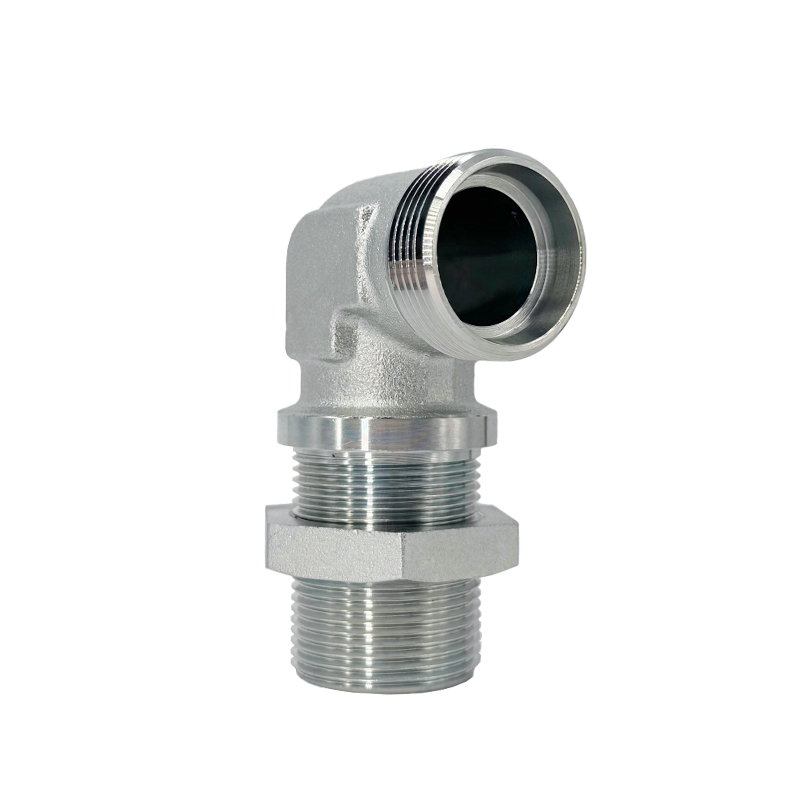

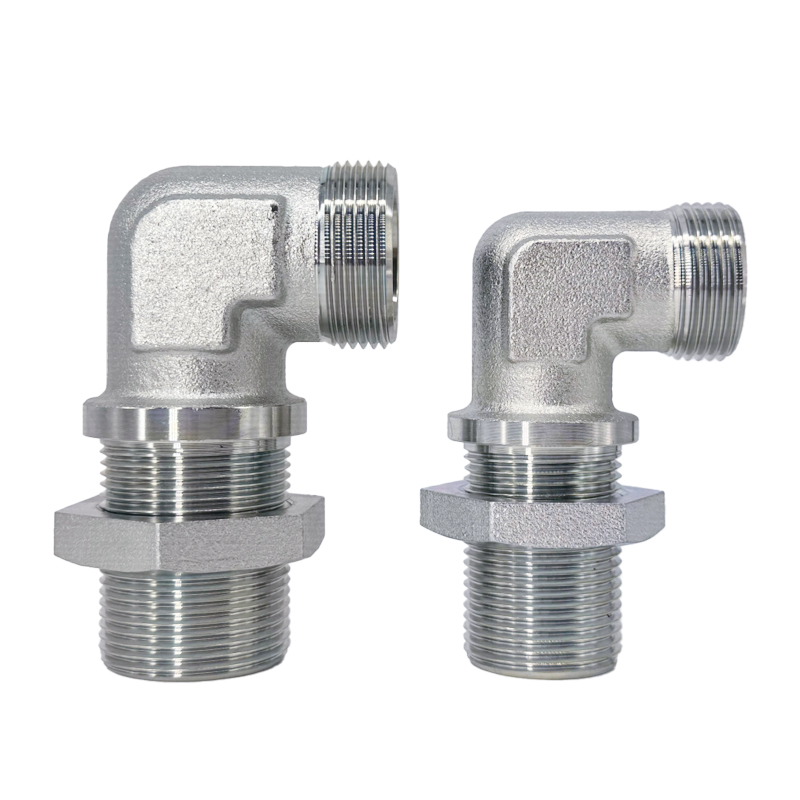

6C9-LN WSV 90° Каленныя перагародкавыя фітынгі

1. Агляд прадукту

6C9-LN / 6D9-LN WSV 90° каленавы фітынг перагародкі - гэта высокаэфектыўны гідраўлічны злучальнік, распрацаваны для вадкасных сістэм высокага ціску. Маючы прамавугольную канструкцыю перагародкі, ён выкарыстоўвае метрычную вонкавую разьбу з убудаваным конусам 24° на абодвух канцах. Выраблены ў адпаведнасці са стандартамі DIN 2353 і ISO 8434, ён даступны ў лёгкіх і цяжкіх серыях і шырока ўжываецца ў стацыянарным і мабільным гідраўлічным абсталяванні высокага ціску.

2. Структурныя і ўшчыльняльныя асаблівасці

Абодва канцы распрацаваны з метрычнай вонкавай разьбой і конусным ушчыльненнем 24°, якое адпавядае DIN 2353. Дакладная конусная пасадка забяспечвае надзейную герметычнасць супраць ваганняў ціску і гідраўлічнага ўдару, прадухіляючы ўцечку вадкасці і падтрымліваючы стабільную працу трубаправодаў.

3. Дыяпазон памераў

Лёгкая серыя: падыходзіць для 24° конусных асвятляльных злучальных трубак ад 06L да 42L для агульных прамысловых нагрузак.

Цяжкая серыя: сумяшчальная з цяжкімі злучальнымі трубкамі з конусам 24° ад 06S да 38S для ўмоў вялікай нагрузкі.

Дзве серыі ахопліваюць розныя памеры труб, каб задаволіць розныя патрабаванні да нагрузкі.

4. Прадукцыйнасць ціску

Разлічаны на максімальны працоўны ціск 630 бар (9000 PSI). Ён забяспечвае выдатную ўстойлівасць да высокага ціску і ўстойліва працуе ў цяжкіх умовах, такіх як будаўнічая тэхніка, нафтавыя і газавыя аб'екты і цяжкае абсталяванне.

5. Стандарт і ўзаемазаменнасць

Цалкам адпавядае міжнародным стандартам DIN 2353 і ISO 8434. Дзякуючы глабальна адзіным памерам і спецыфікацыям, ён непасрэдна ўзаемазаменны з асноўнымі гідраўлічнымі кампанентамі і сумяшчальны як з айчыннымі, так і з імпартнымі гідраўлічнымі сістэмамі.

6. Тыповыя вобласці прымянення

Гідраўлічныя агрэгаты

Трубаправоды высокага ціску прамысловых машын

Мабільная будаўнічая тэхніка, уключаючы экскаватары і краны

7. Асноўныя перавагі

Канструкцыя пад прамым вуглом дазваляе зэканоміць месца для ўстаноўкі дзякуючы кампактнай кампаноўцы.

Ушчыльняльная структура з падвойным канцом забяспечвае поўную і надзейную герметычнасць.

Надзейная канструкцыя вытрымлівае высокі ціск і ўдары ў цяжкіх умовах працы.

Стандартызаваны інтэрфейс забяспечвае лёгкую зборку, разборку і планавае абслугоўванне.

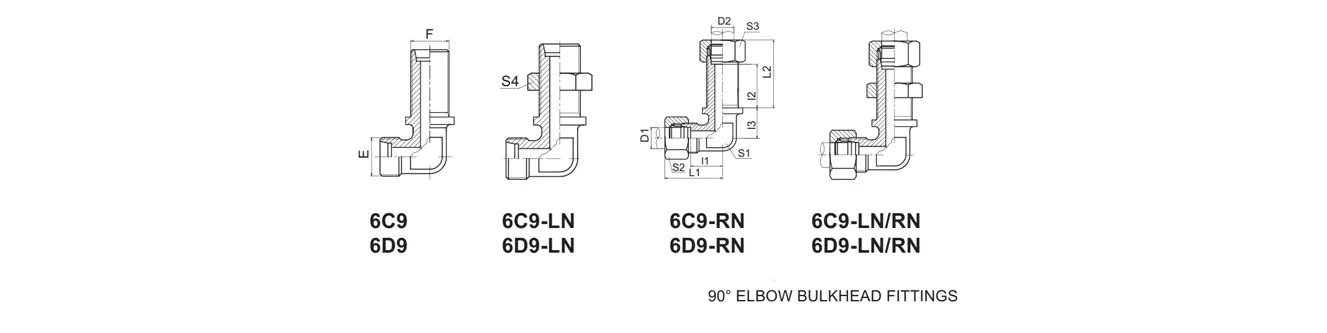

Спецыфікацыя

ЧАСТКА NO.	НІТКА		ТРУБКА OD		ПАМЕРЫ								МПа
	Э	Ф	D1	D2	l1	l2	l3	L1	L2	S1	S2, S3	S4
6C9-12	М12х1,5	М12х1,5	6	6	27	12	14	42	27	12	14	17	31.5L
6C9-14	М14х1,5	М14х1,5	8	8	27	14	17	42	29	12	17	19
6C9-16	М16х1,5	М16х1,5	10	10	28	15	18	43	30	14	19	22
6C9-18	М18х1,5	М18х1,5	12	12	29	17	20	44	32	17	22	24
6C9-22	М22х1,5	М22х1,5	15	15	31	21	23	46	36	19	27	30
6C9-26	М26х1,5	М26х1,5	18	18	32.5	23.5	24	49	40	24	32	36
6C9-30	М30х2	М30х2	22	22	34.5	27.5	30	51	44	27	36	41	16L
6C9-36	М36х2	М36х2	28	28	35.5	30.5	34	52	47	36	41	46
6C9-45	M45x2	M45x2	35	35	36.5	34.5	39	58	56	41	50	55
6C9-52	M52x2	M52x2	42	42	36	40	43	59	63	50	60	65
6Д9-14	М14х1,5	М14х1,5	6	6	29	16	17	44	31	12	17	19	63S
6Д9-16	М16х1,5	М16х1,5	8	8	29	17	18	44	32	14	19	22
6Д9-18	М18х1,5	М18х1,5	10	10	29.5	17.5	20	46	34	17	22	24
6Д9-20	М20х1,5	М20х1,5	12	12	30.5	21.5	21	47	38	17	24	27
6Д9-22	М22х1,5	М22х1,5	14	14	32	22	23	50	40	19	27	30
6Д9-24	М24х1,5	М24х1,5	16	16	31.5	24.5	24	50	43	24	30	32	40S
6Д9-30	М30х2	М30х2	20	20	33.5	26.5	30	55	48	27	36	41
6Д9-36	М36х2	М36х2	25	25	35	30	34	59	54	36	46	46
6Д9-42	M42x2	M42x2	30	30	37.5	35.5	39	64	62	41	50	50
6Д9-52	M52x2	M52x2	38	38	37	41	43	68	72	50	60	65	31,5S
Адзначана+ у выпадку, калі вы хочаце замовіць адаптар з контргайкай, калі ласка, устаўце суфікс 'LN' пасля нашага нумара дэталі, напрыклад 6C9-
30LN, замоўце адаптар з разрэзным кольцам і гайкай, устаўце суфікс 'RN' пасля нумара дэталі, напрыклад 6C9-30RN, замоўце адаптар
з контргайкай і разрэзным кольцам і гайкай, устаўце суфікс 'LN/RN' пасля нумара дэталі, напрыклад 6C9-30LN/RN.
