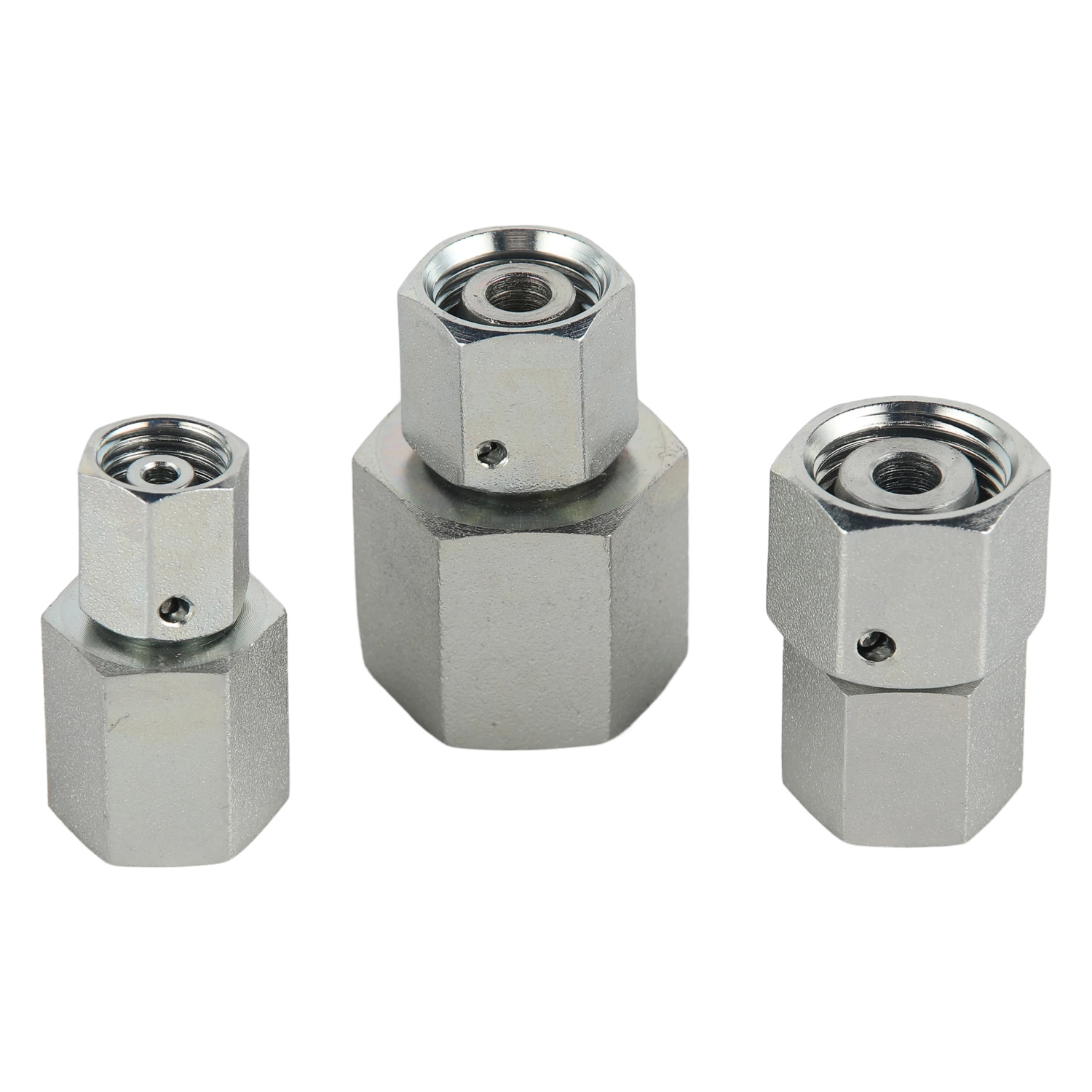

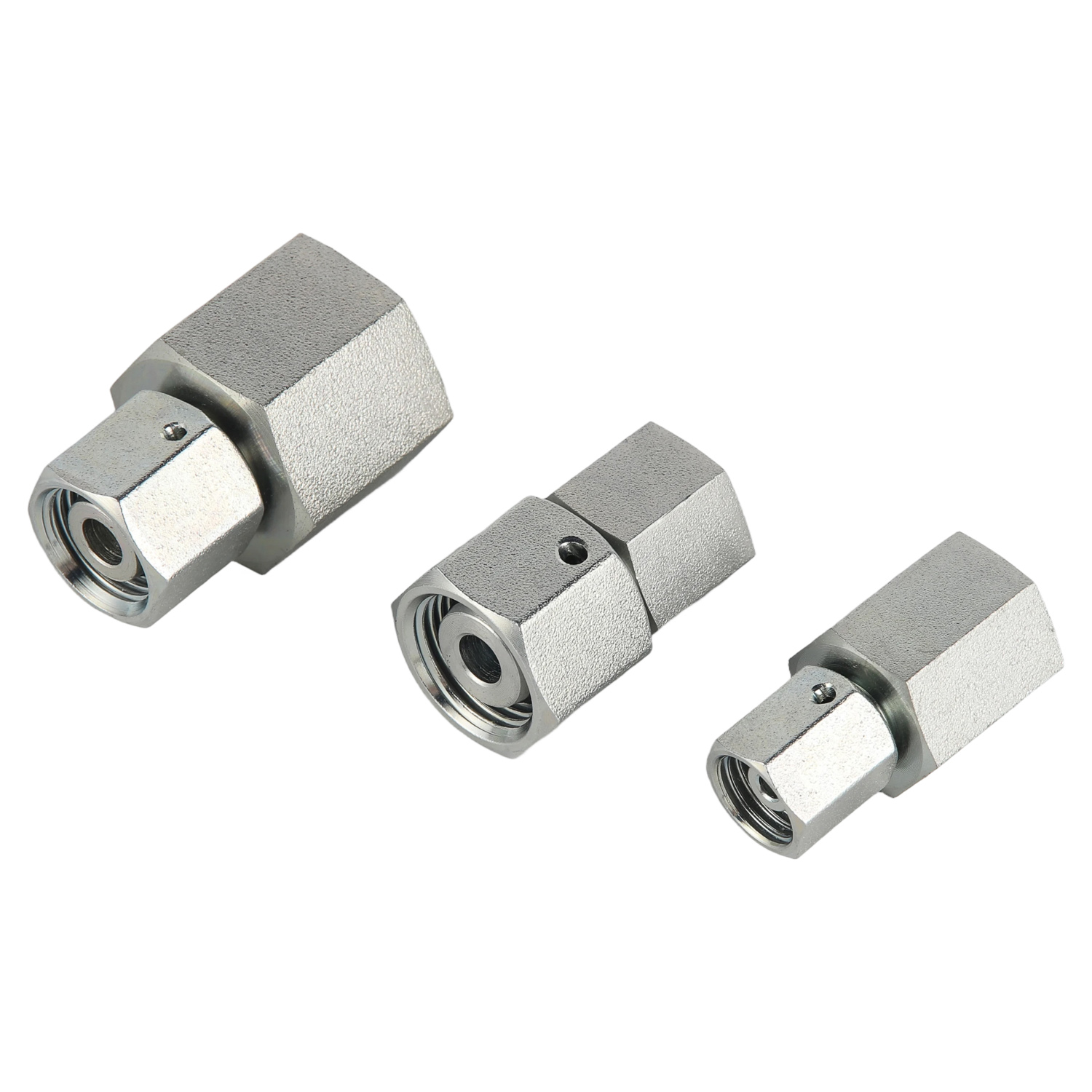

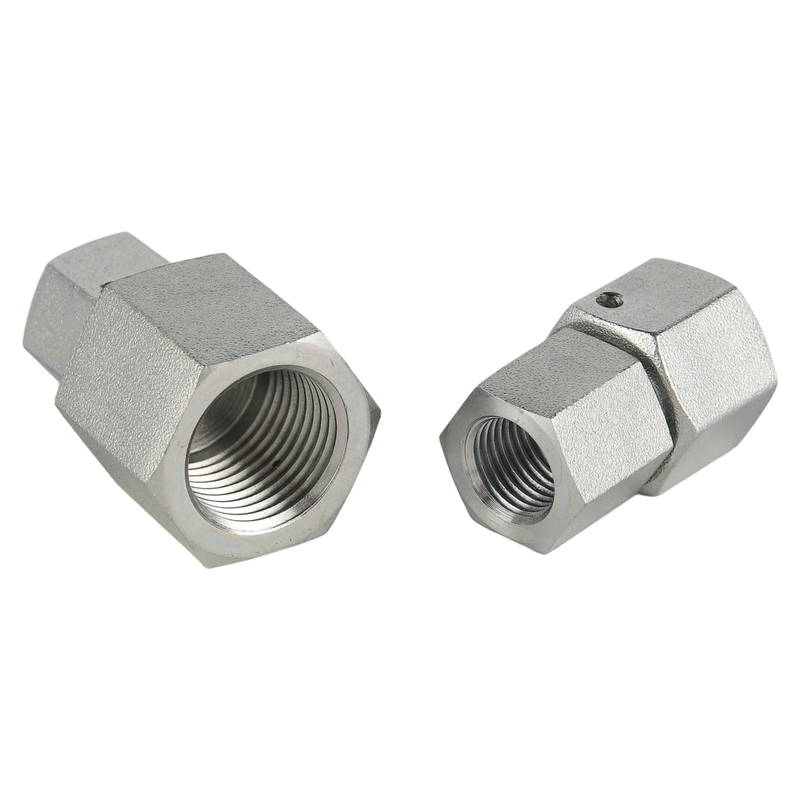

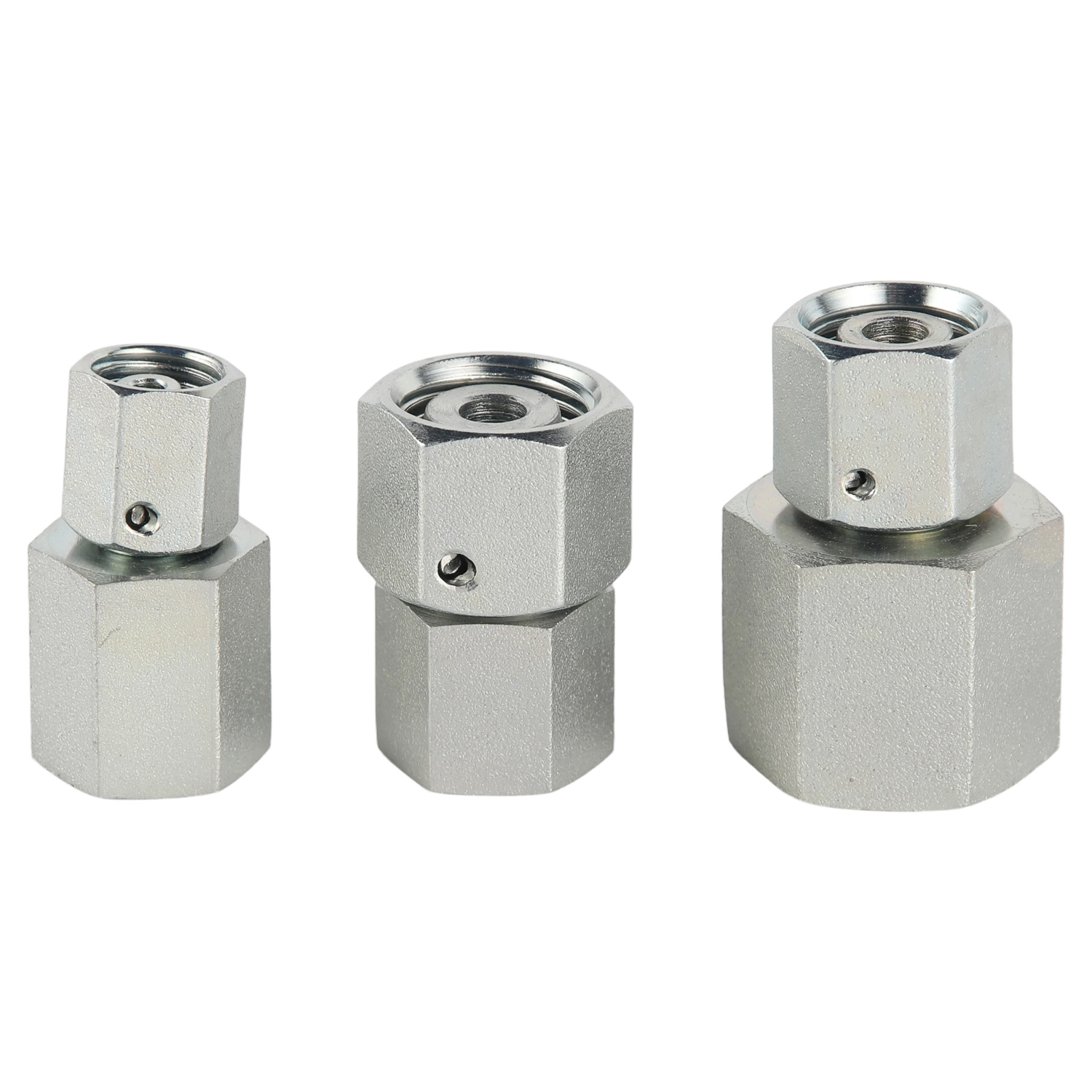

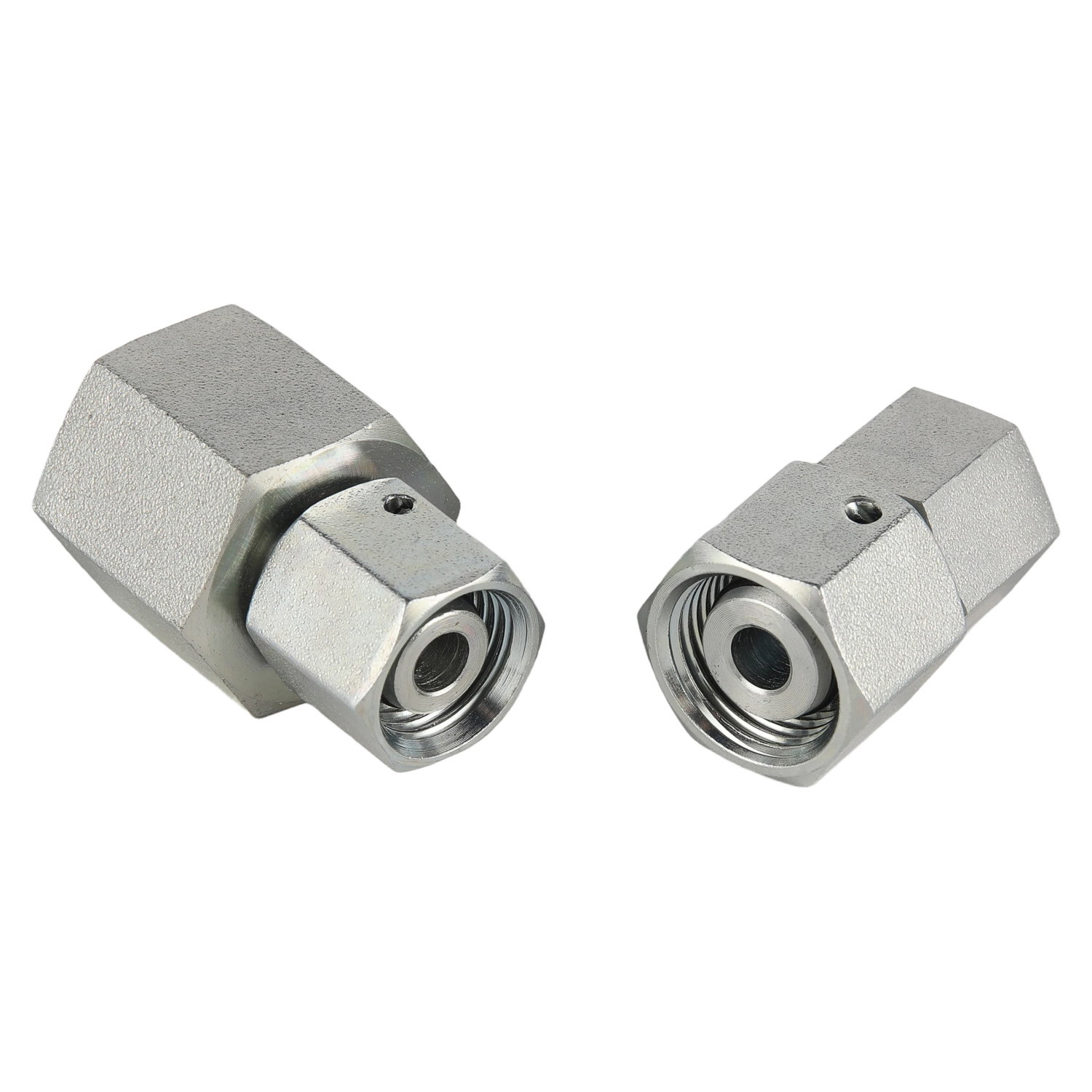

Konektor Pengukur Tekanan BSP Seri 7BC-GDK/S dan 7BD-GDK/S dirancang untuk menyediakan sambungan yang aman dan andal antara pipa hidraulik dan pengukur tekanan. Perlengkapan ini dilengkapi sambungan ulir jantan BSP yang dikombinasikan dengan mesin cuci penyegel baja DKI, memastikan kinerja penyegelan yang stabil tanpa kebocoran selama pemantauan tekanan.
Desain aliran langsung memungkinkan aliran fluida tidak terbatas dan meminimalkan kehilangan tekanan, membantu menjaga pembacaan tekanan akurat. Struktur pemasangan tipe selongsong menyederhanakan perakitan sekaligus memastikan sambungan aman dalam sistem hidraulik bertekanan tinggi.
Diproduksi dari baja tahan karat premium, konektor pengukur tekanan ini memberikan kekuatan mekanik, ketahanan korosi, dan daya tahan yang sangat baik. Mereka cocok untuk pengoperasian berkelanjutan pada peralatan hidrolik, mesin industri, sistem pengujian tekanan, dan aplikasi kontrol fluida.
Benang jantan BSP untuk sambungan pengukur tekanan
Cincin penyegel baja DKI untuk penyegelan bebas bocor yang andal
Jalur internal lurus untuk aliran fluida yang lancar
Pemasangan tipe selongsong untuk perakitan yang mudah
Ketahanan korosi yang sangat baik dan umur pemakaian yang panjang
Konstruksi baja tahan karat untuk lingkungan yang menuntut
Cocok untuk sistem hidrolik bertekanan tinggi
Ideal untuk pemantauan tekanan dan aplikasi pengujian

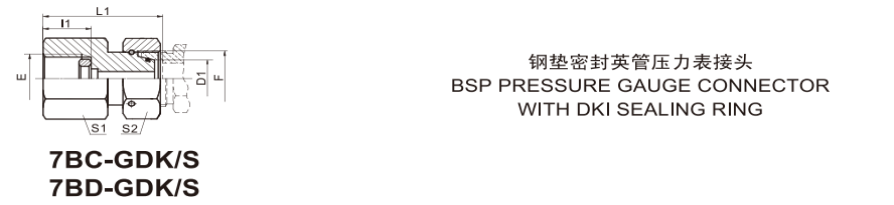

| BAGIAN NO. | BENANG | OD TABUNG | UKURAN | CINCIN SEGEL DKI |
MPa | |||||||||
| E | F | D1 | I1 | L1 | S1 | S2 | ||||||||
| 7BC-04-12GDK/S | G1/4'X19 | M12X1.5 | 6 | 14.5 | 35.5 | 19 | 14 | DP-B04DK | 31.5 L |
|||||
| 7BC-04-14GDK/S | G1/4'X19 | M14X1.5 | 8 | 14.5 | 35.5 | 19 | 17 | DP-B04DK | ||||||
| 7BC-04-16GDK/S | G1/4'X19 | M16X1.5 | 10 | 14.5 | 36 | 19 | 19 | DP-B04DK | ||||||
| 7BC-04-18GDK/S | G1/4'X19 | M18X1.5 | 12 | 14.5 | 36 | 19 | 22 | DP-B04DK | ||||||
| 7BD-04-14GDK/S | G1/4'X19 | M14X1.5 | 6 | 14.5 | 35.5 | 19 | 17 | DP-B04DK | 63 S |
|||||
| 7BD-04-16GDK/S | G1/4'X19 | M16X1.5 | 8 | 14.5 | 35.5 | 19 | 19 | DP-B04DK | ||||||
| 7BD-04-18GDK/S | G1/4'×19 | M18X1.5 | 10 | 14.5 | 36 | 19 | 22 | DP-B04DK | ||||||
| 7BD-04-20GDK/S | G1/4'X19 | M20X1.5 | 12 | 14.5 | 39 | 19 | 24 | DP-B04DK | ||||||
| 7BD-08-14GDK/S | G1/2'X14 | M14X1.5 | 6 | 20 | 42.5 | 27 | 17 | DP-B08DK | ||||||
| 7BD-08-16GDK/S | G1/2'X14 | M16X1.5 | 8 | 20 | 43 | 27 | 19 | DP-B08DK | ||||||
| 7BD-08-18GDK/S | G1/2'X14 | M18X1.5 | 10 | 20 | 43.5 | 27 | 22 | DP-B08DK | ||||||
| 7BD-08-20GDK/S | G1/2'X14 | M20X1.5 | 12 | 20 | 45 | 27 | 24 | DP-B08DK | ||||||
Konektor Pengukur Tekanan BSP 7BC-GDK/S / 7BD-GDK/S banyak digunakan pada unit tenaga hidrolik, mesin konstruksi, peralatan otomasi industri, perangkat pengujian tekanan, sistem kontrol fluida, dan perpipaan hidrolik umum. Struktur penyegelan DKI yang andal memastikan pemantauan tekanan yang akurat dan pengoperasian jangka panjang yang dapat diandalkan dalam aplikasi hidraulik bertekanan sedang dan tinggi.
