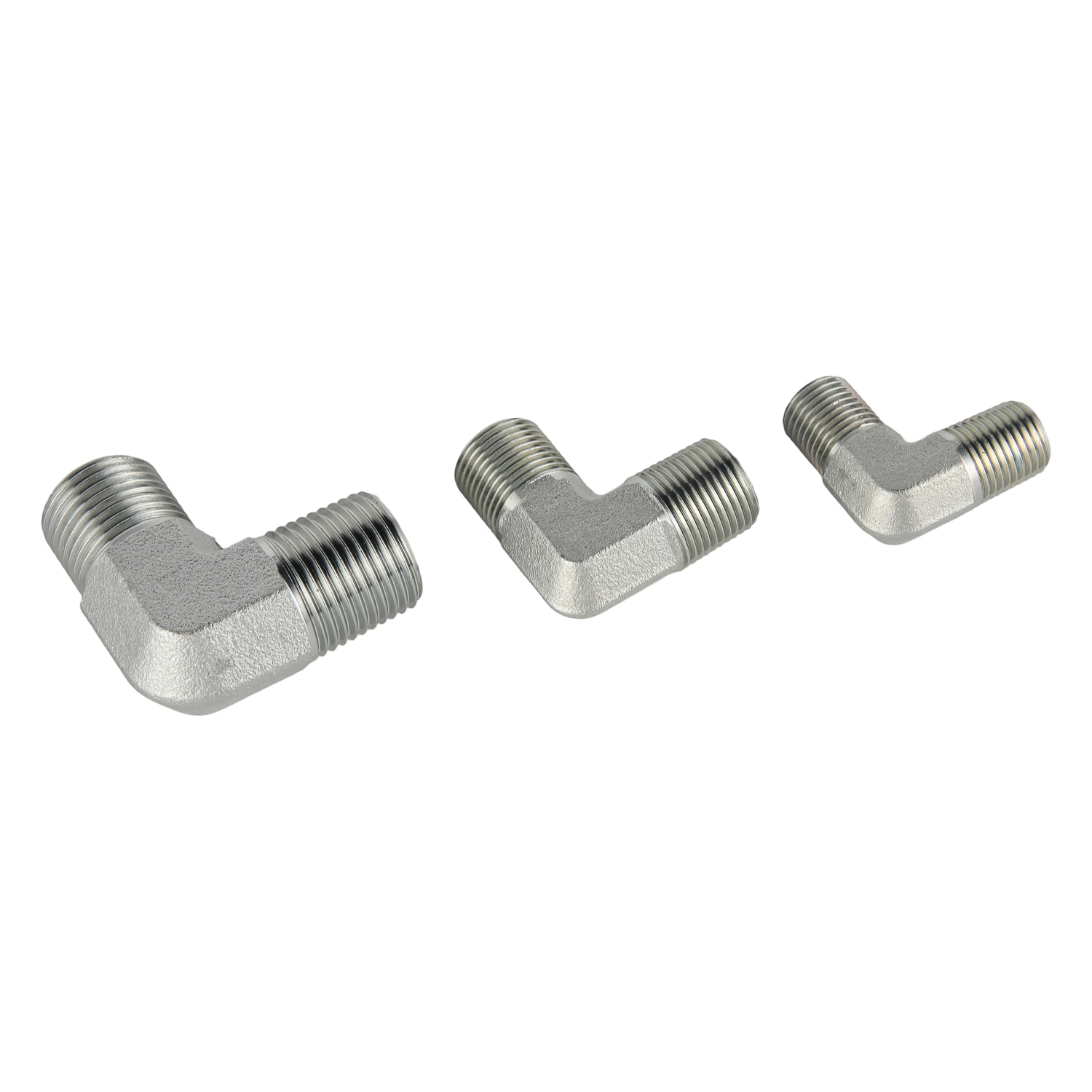

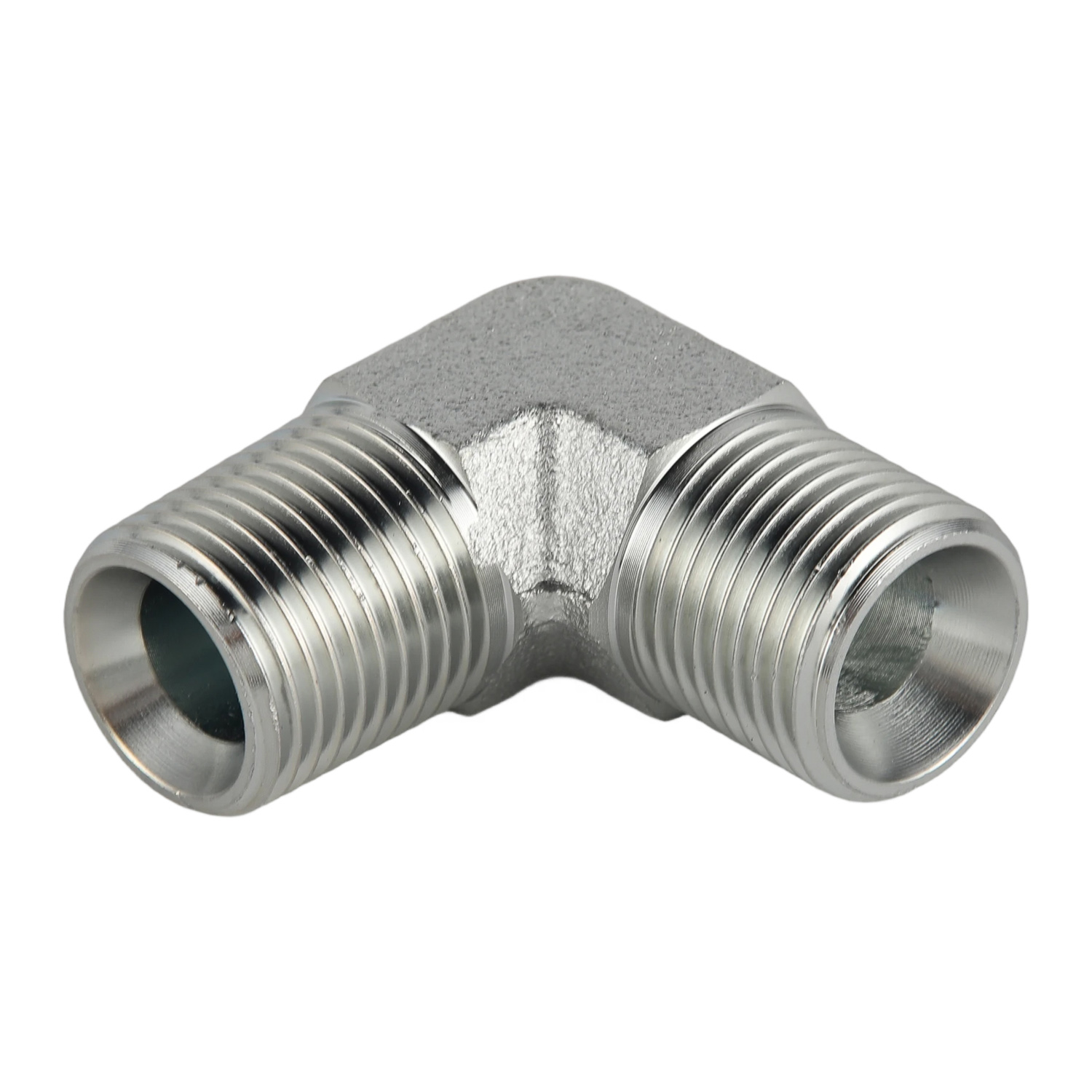

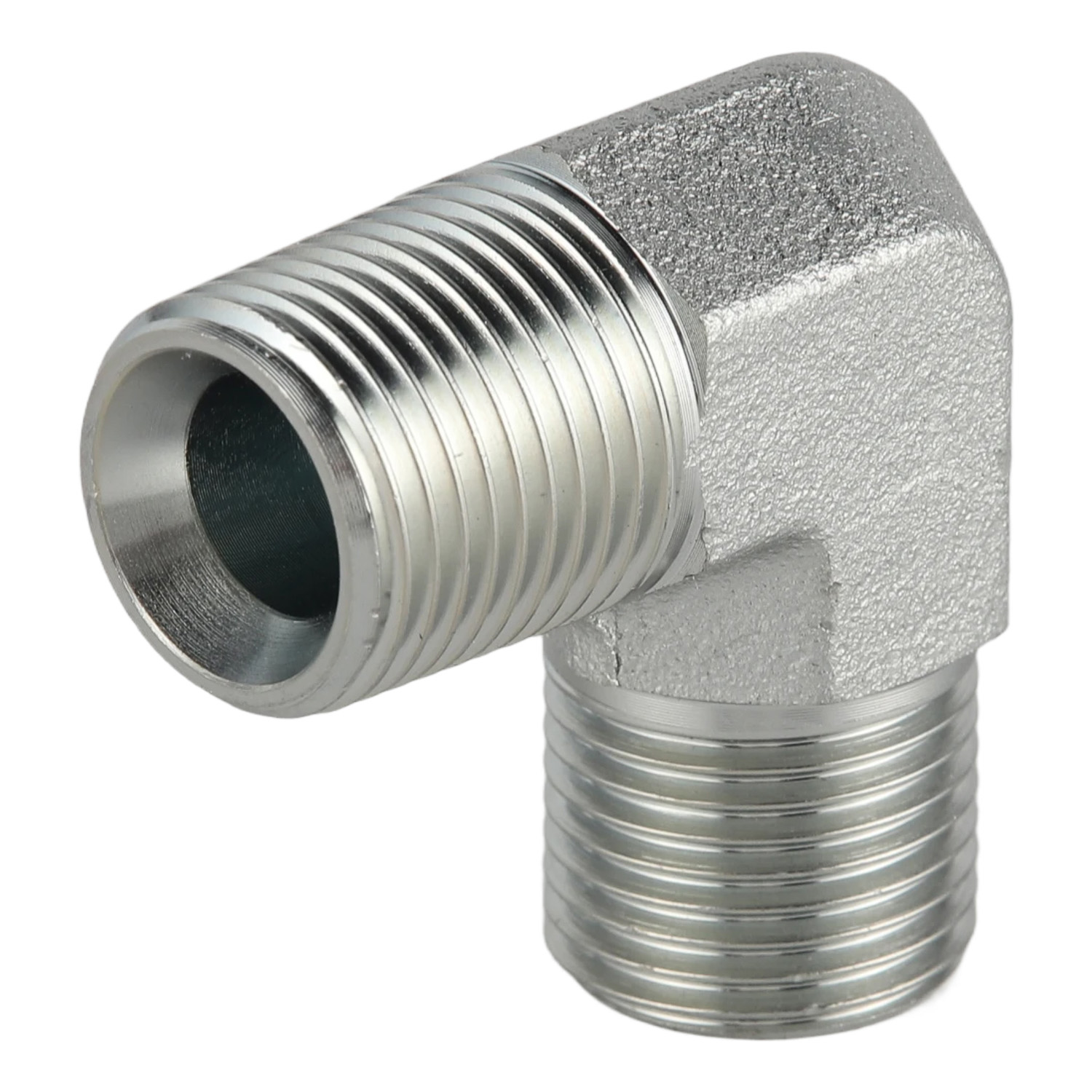

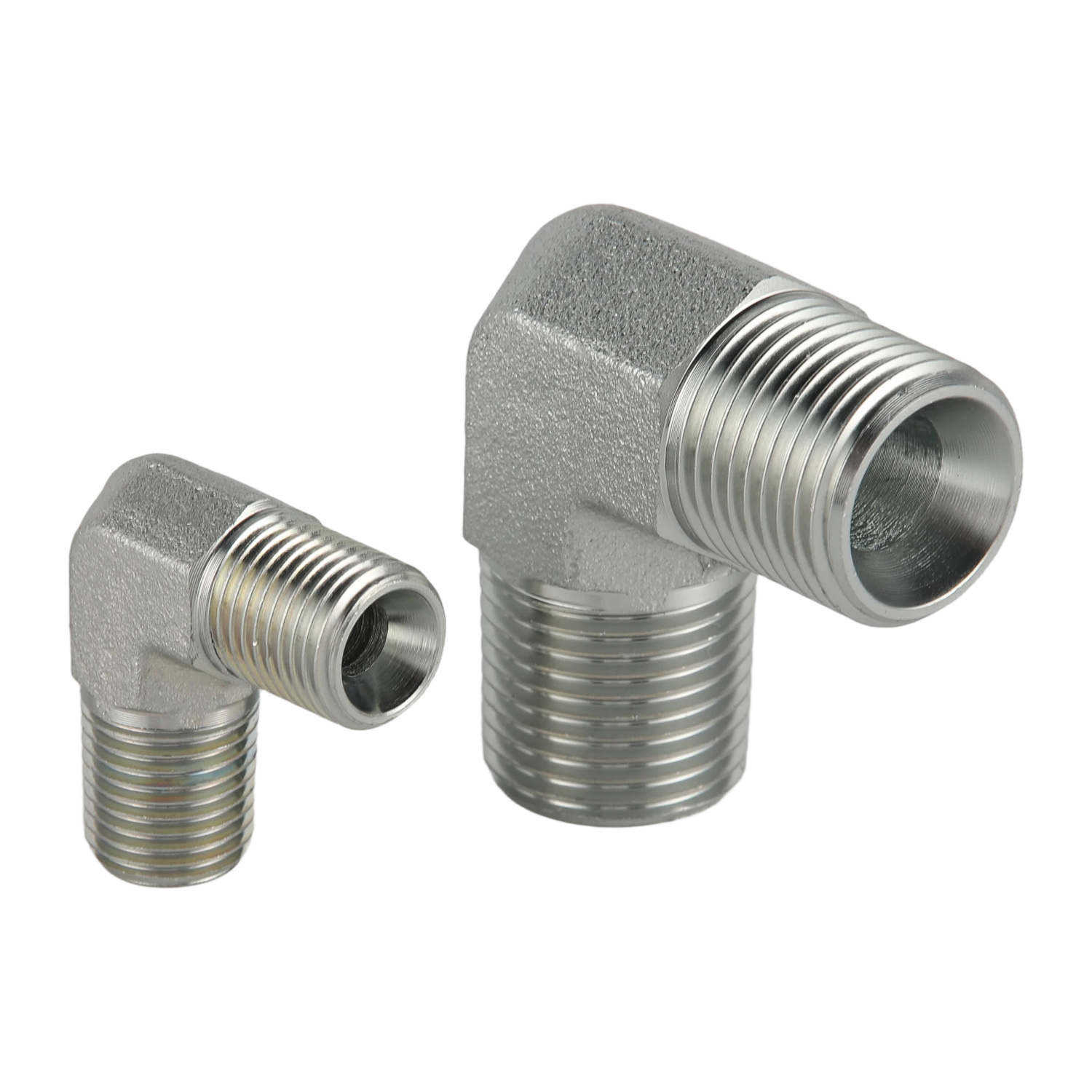

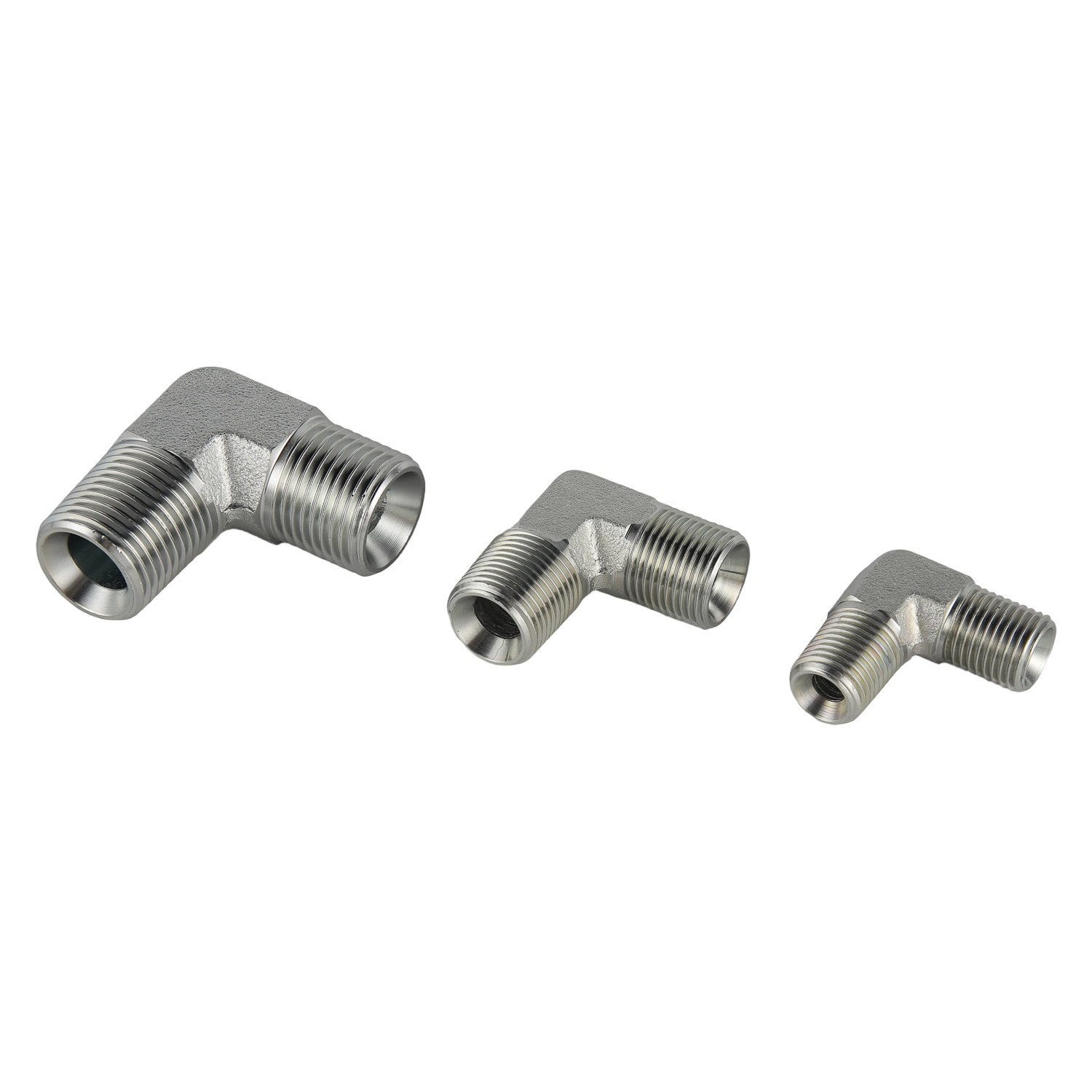

Seri 1B9 90° BSP Pria 60° Kursi Siku

Siku Kursi 60° Pria Seri 90° BSP Seri 1B9 adalah fitting hidraulik yang dirancang secara presisi untuk perubahan arah dalam sistem perpipaan hidraulik dan industri. Dilengkapi struktur siku 90 derajat dengan ulir jantan BSP dan desain penyegelan dudukan kerucut 60°, fitting ini memberikan koneksi yang andal dengan fitting BSP betina yang serasi.

Permukaan penyegelan kerucut internal 60° memastikan penyelarasan yang akurat dan penyegelan logam-ke-logam yang aman, membantu menjaga kinerja anti bocor dalam kondisi hidraulik yang berat. Desain kompak 90° memungkinkan perutean pipa fleksibel sekaligus mengurangi kebutuhan ruang pemasangan.

Diproduksi dari baja karbon atau baja tahan karat berkualitas tinggi, seri 1B9 menawarkan kekuatan mekanik, daya tahan, dan ketahanan korosi yang sangat baik. Dengan desain kepala heksagonal untuk memudahkan pemasangan kunci pas, fitting ini banyak digunakan pada peralatan hidrolik, permesinan, dan sistem fluida industri.

Ketersediaan:

Kuantitas:



Menanyakan Tambahkan ke Keranjang

Deskripsi Produk

Ikhtisar Produk

Siku Kursi 60° Pria Seri 90° BSP Seri 1B9 dirancang untuk memberikan solusi sambungan 90 derajat yang andal untuk sistem perpipaan hidrolik. Fitting ini dilengkapi ujung berulir jantan BSP yang dikombinasikan dengan dudukan kerucut 60° yang dikerjakan dengan mesin presisi, memastikan penyegelan yang aman saat dihubungkan dengan fitting betina BSP yang kompatibel.

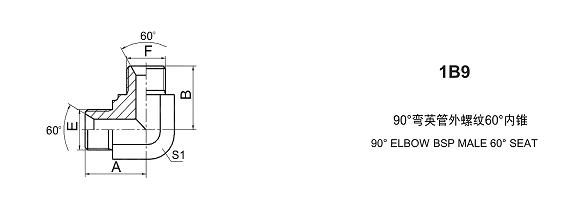

1B9

Konfigurasi siku memungkinkan pipa hidrolik mengubah arah dengan lancar sambil mempertahankan transmisi cairan yang stabil. Strukturnya yang ringkas membuatnya cocok untuk aplikasi yang ruang instalasinya terbatas dan memerlukan perutean yang fleksibel.

Permukaan penyegelan yang dibuat dengan mesin presisi memberikan kinerja sambungan yang konsisten, sedangkan desain bodi heksagonal memungkinkan pemasangan dan pengencangan yang mudah dengan alat standar. Tersedia dalam bahan baja karbon dan baja tahan karat dengan perawatan permukaan opsional, pemasangan ini cocok untuk berbagai lingkungan industri.

Fitur

Konfigurasi siku 90° untuk perutean pipa yang fleksibel
Koneksi benang jantan BSP
Kursi kerucut 60° untuk penyegelan logam-ke-logam yang andal
Permukaan penyegelan dengan mesin presisi
Desain bodi heksagonal untuk kemudahan pemasangan
Struktur kompak untuk aplikasi hemat ruang
Pilihan material baja karbon dan baja tahan karat
Cocok untuk sistem perpipaan hidrolik dan industri

Spesifikasi

BAGIAN NO.	BENANG		UKURAN
BAGIAN NO.	E	F	A	B	S1
1B9-02	G1/8'X28	G1/8'X28	19.8	19.8	11.0
1B9-02-04	G1/8'X28	G1/4'X19	23.0	25.0	14.0
1B9-04	G1/4'X19	G114'X19	24.5	24.5	14.0
1B9-04-06	G1/4'X19	G3/8'X19	26.5	27.5	16.0
1B9-06	G318'X19	G3/8'X19	27.5	27.5	16.0
1B9-06-08	G3/8'X19	G112'X14	31.0	34.5	22.0
1B9-08	G1/2'X14	G1/2'X14	34.5	34.5	22.0
1B9-08-12	G112'X14	G3/4'X14	37.5	40.0	27.0
1B9-10	G5/8'X14	G5/8'X14	35.0	35.0	22.0
1B9-10-12	G5/8'X14	G314'X14	37.5	39.0	30.0
1B9-12	G314'X14	G314'X14	40.0	40.0	27.0
1B9-12-16	G314'X14	G1'X11	43.5	46.0	33.0
1B9-16	G1'X11	G1'X11	46.0	46.0	33.0
1B9-16-20	G1X11	G1.1/4'X11	50.5	50.5	41.0
1B9-20	G1.1/4'X11	G1.1/4'X11	50.5	50.5	41.0
1B9-20-24	G1.1/4'X11	G1.1/2'X11	54.5	57.5	48.0
1B9-24	G1.1/2'X11	G1.1/2'X11	57.5	57.5	48.0
1B9-32	G2'X11	G2'X11	68.0	68.0	63.0

Aplikasi

Fitting Siku Kursi 60° Pria Seri 1B9 90° BSP banyak digunakan dalam sistem hidrolik, mesin konstruksi, peralatan pertanian, otomasi industri, peralatan pneumatik, dan aplikasi transmisi cairan umum. Struktur 90° dan desain penyegelan kerucut 60° yang andal memberikan pemasangan yang fleksibel dan kinerja yang dapat diandalkan untuk sistem perpipaan bertekanan sedang dan tinggi.
