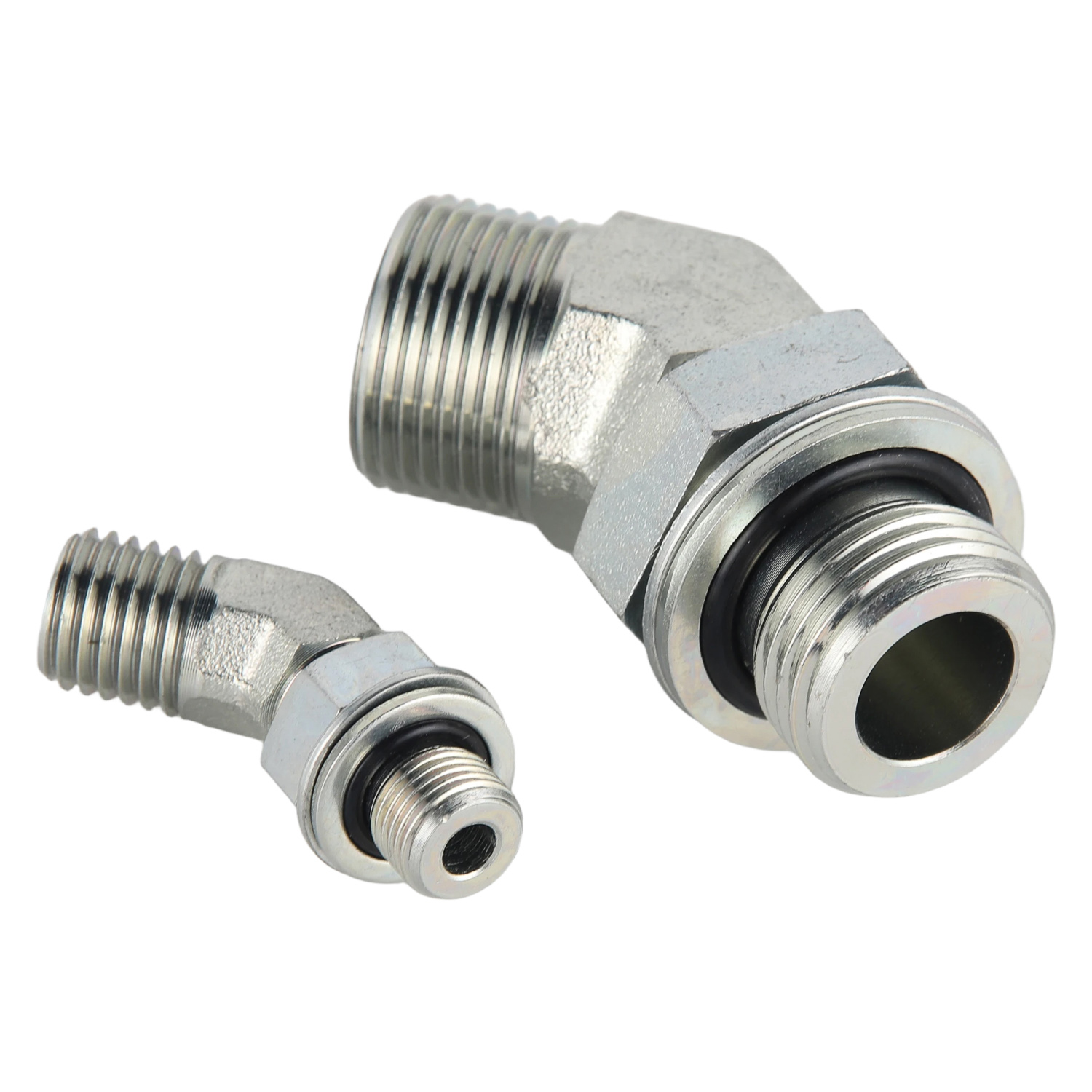

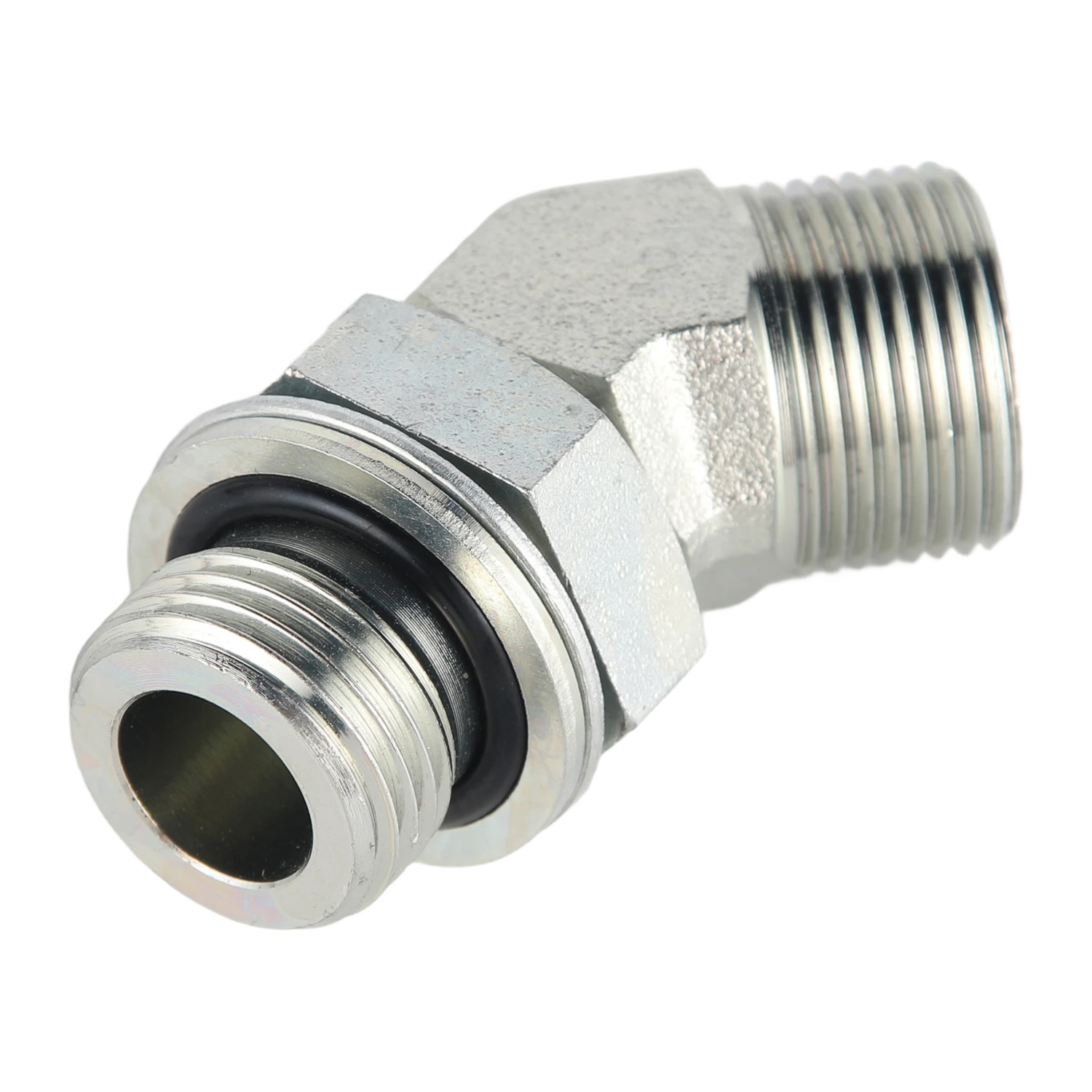

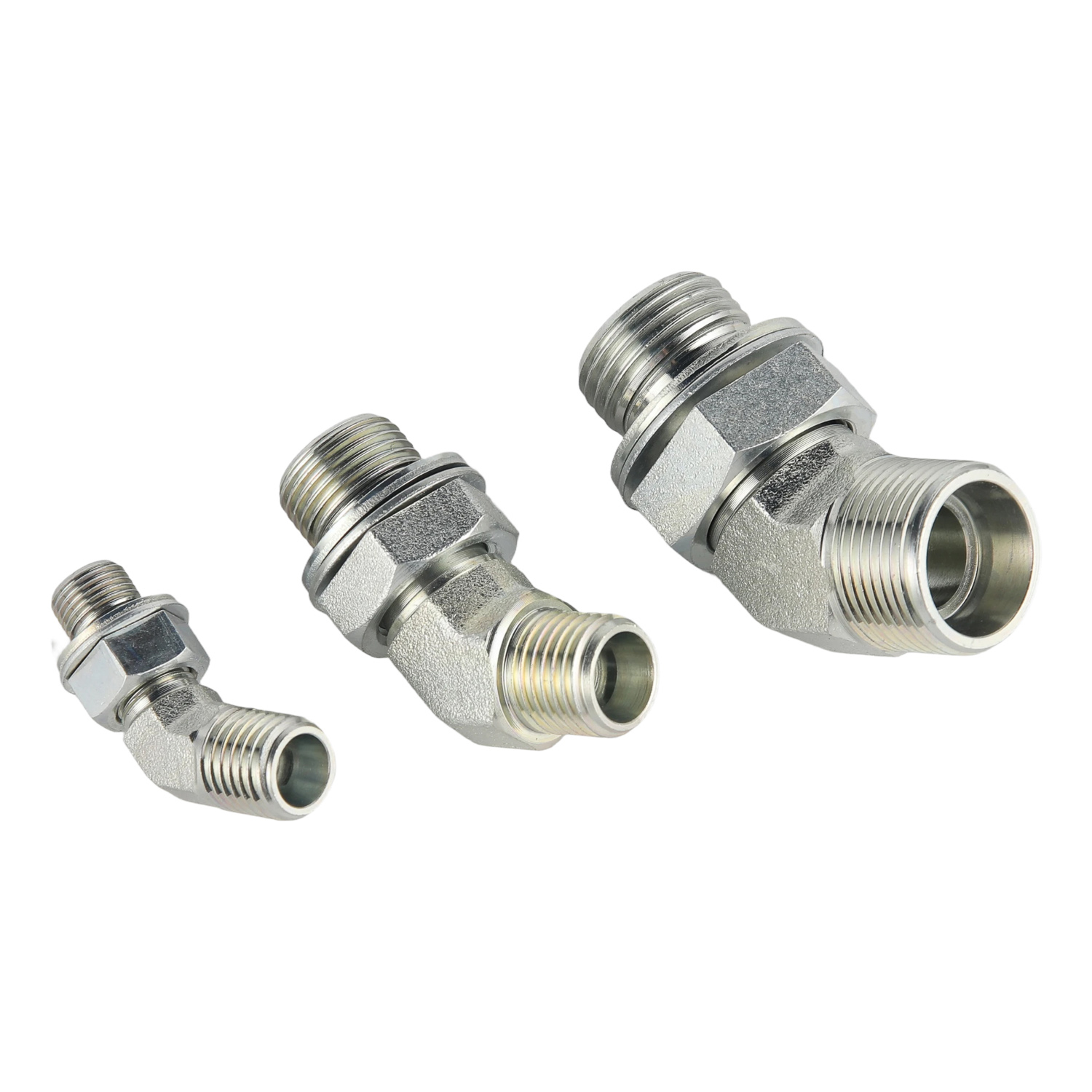

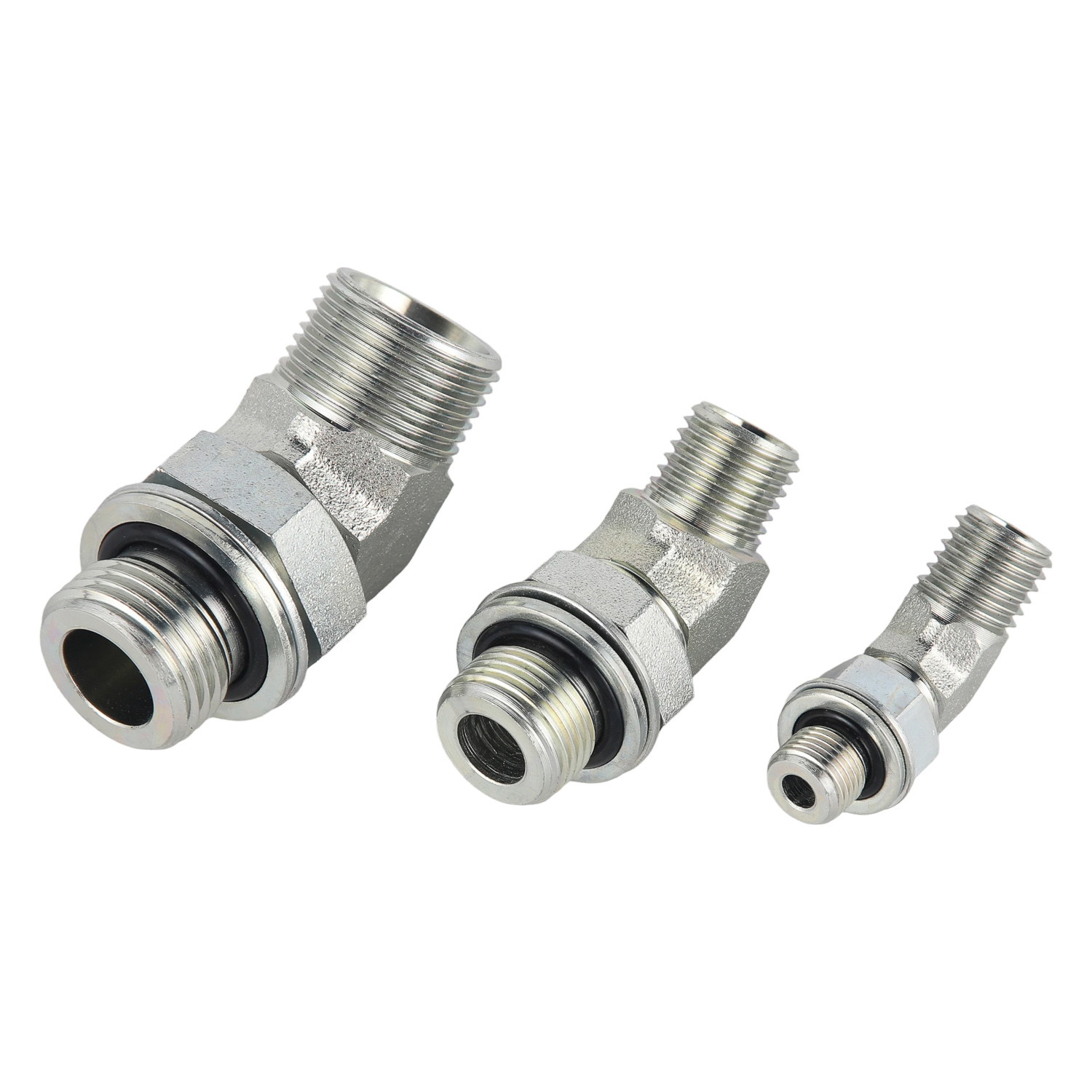

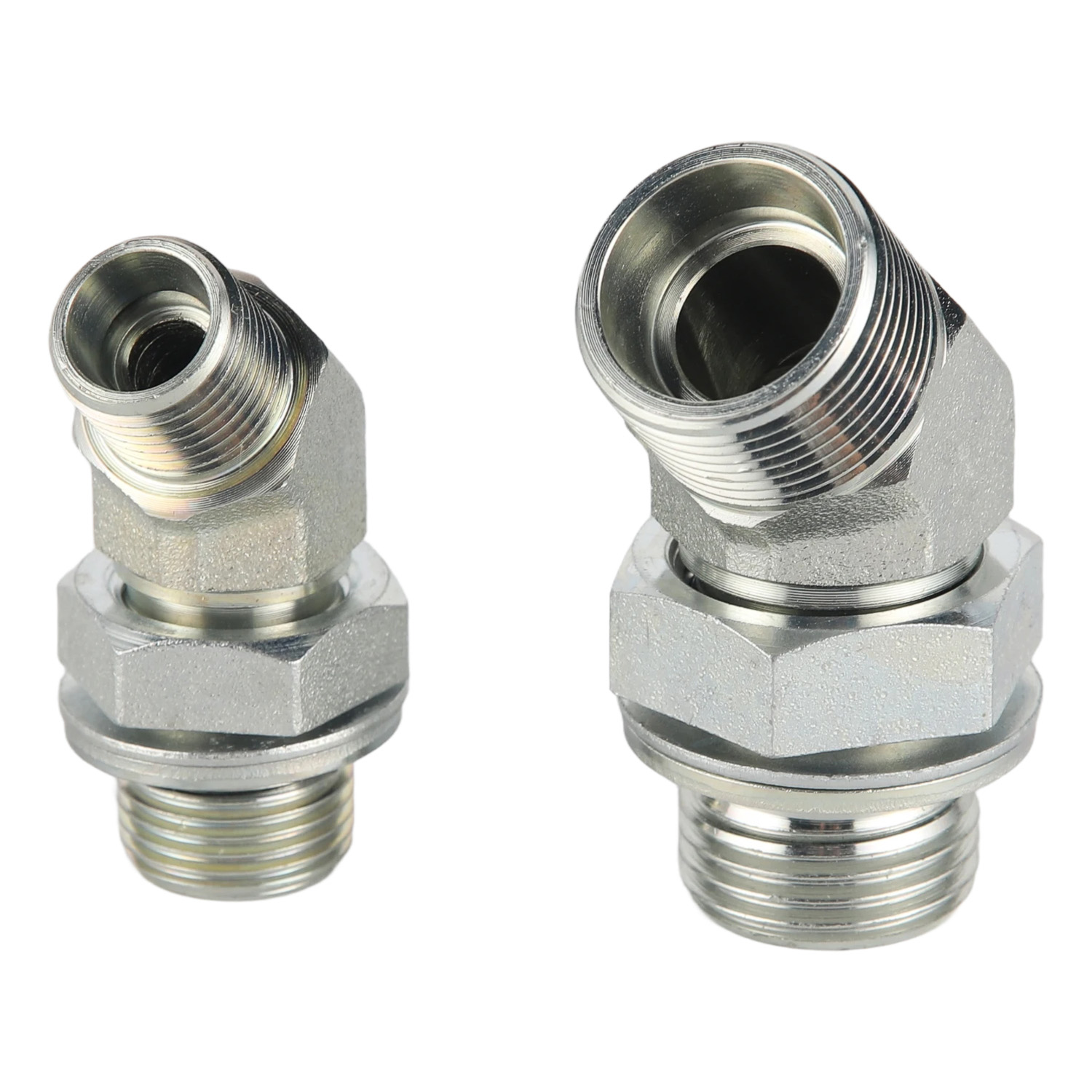

Seri 1CG4-OG / 1DG4-OG adalah fitting siku hidraulik 45° yang dibuat dengan mesin presisi dan dirancang dengan ujung stud berulir BSP yang dapat disesuaikan dan sistem penyegelan O-ring terintegrasi. Desain stud yang dapat disesuaikan memungkinkan fitting diposisikan secara akurat selama pemasangan, sementara O-ring memberikan penyegelan lembut yang andal untuk meminimalkan kebocoran dalam kondisi pengoperasian yang berat.
Konfigurasi siku 45 derajat memungkinkan perutean pipa hidraulik yang efisien dalam aplikasi yang ruang pemasangannya terbatas atau diperlukan perubahan arah. Versi RN dilengkapi mur pengunci, sehingga orientasi pemasangan dapat disesuaikan dan dikunci dengan aman setelah pemasangan.
Diproduksi dari baja karbon premium atau baja tahan karat, alat kelengkapan ini memberikan ketahanan tekanan, kekuatan mekanik, dan perlindungan korosi yang sangat baik. Perawatan permukaan berlapis seng semakin meningkatkan daya tahan, menjadikan alat kelengkapan ini cocok untuk unit tenaga hidrolik, mesin konstruksi, peralatan otomasi industri, mesin pertanian, dan sistem transmisi cairan umum.
Desain siku 45° untuk perutean pipa yang fleksibel
Ujung stud berulir BSP yang dapat disesuaikan
Penyegelan O-ring terintegrasi untuk pencegahan kebocoran yang andal
Tersedia dalam versi mur pengunci standar dan RN
Permukaan dan benang penyegelan yang dibuat dengan mesin presisi
Kekuatan mekanik yang tinggi dan ketahanan terhadap tekanan
Pilihan material baja karbon dan baja tahan karat
Permukaan berlapis seng untuk meningkatkan ketahanan terhadap korosi

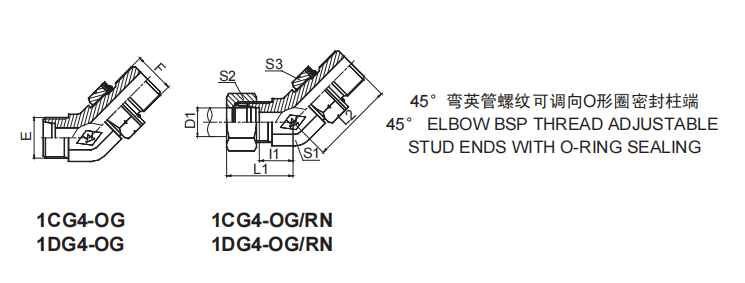

| BAGIAN NO. | BENANG | OD TABUNG | UKURAN | MPa | |||||||||
| E | F | D1 | I1 | L1 | L2 | S1 | S2 | S3 | |||||
| 1CG4-12-02OG | M12X1.5 | G1/8'X28 | 6 | 10 | 25 | 24 | 11 | 14 | 14 | ||||
| 1CG4-14-04OG | M14X1.5 | G1/4'X19 | 8 | 11 | 26 | 27 | 14 | 17 | 19 | ||||
| 1CG4-16-04OG | M16X1.5 | G1/4'X19 | 10 | 12.3 | 27.3 | 27 | 16 | 19 | 19 | 31.5 L |
|||
| 1CG4-16-06OG | M16X1.5 | G3/8'X19 | 10 | 12.3 | 27.3 | 30 | 16 | 19 | 22 | ||||
| 1CG4-18-06OG | M18X1.5 | G3/8'X19 | 12 | 13 | 28 | 31 | 19 | 22 | 22 | ||||
| 1CG4-22-08OG | M22X1.5 | G1/2'X14 | 15 | 15 | 30 | 36 | 22 | 27 | 27 | ||||
| 1CG4-26-08OG | M26X1.5 | G1/2'X14 | 18 | 16.5 | 33 | 37.5 | 27 | 32 | 27 | ||||
| 1CG4-26-12OG | M26X1.5 | G3/4'X14 | 18 | 16.5 | 33 | 42 | 27 | 32 | 32 | ||||
| 1CG4-30-12OG | M30X2 | G3/4'X14 | 22 | 19.7 | 36.2 | 42.5 | 30 | 36 | 32 | 16 L |
|||
| 1CG4-36-16OG | M36X2 | G1'X11 | 28 | 21.5 | 38 | 44.5 | 36 | 41 | 41 | ||||
| 1CG4-45-20OG | M45X2 | G1.1/4'X11 | 35 | 25.5 | 47 | 50.5 | 48 | 50 | 50 | ||||
| 1DG4-14-04OG | M14X1.5 | G1/4'X19 | 6 | 13 | 28 | 27 | 14 | 17 | 19 | ||||
| 1DG4-16-04OG | M16X1.5 | G1/4'X19 | 8 | 13.3 | 28.3 | 27 | 16 | 19 | 19 | 63 S |
|||
| 1DG4-18-06OG | M18X1.5 | G3/8'X19 | 10 | 13.5 | 30 | 31 | 19 | 22 | 22 | ||||
| 1DG4-20-06OG | M20X1.5 | G3/8'X19 | 12 | 13.5 | 30 | 31 | 19 | 24 | 22 | ||||
| 1DG4-22-08OG | M22X1.5 | G1/2'X14 | 14 | 16.3 | 34.3 | 36 | 22 | 27 | 27 | ||||
| 1DG4-24-08OG | M24X1.5 | G1/2'X14 | 16 | 16.2 | 34.7 | 36.5 | 24 | 30 | 27 | 40 S |
|||
| 1DG4-30-12OG | M30X2 | G3/4'X14 | 20 | 18.7 | 40.2 | 42.5 | 30 | 36 | 32 | ||||
| 1DG4-36-16OG | M36X2 | G1'X11 | 25 | 21 | 45 | 44.5 | 36 | 46 | 41 | ||||
| 1DG4-42-20OG | M42X2 | G1.1/4'X11 | 30 | 24.3 | 50.8 | 47.5 | 41 | 50 | 50 | ||||
| Catatan: Jika Anda tertarik untuk memesan adaptor dalam set lengkap dengan cincin pemotong dan mur, Anda perlu memasukkan akhiran 'RN' setelah nomor bagian kami, misalnya 1CG4-30-12OG/RN. |
|||||||||||||
Fitting Seri 1CG4-OG / 1DG4-OG banyak digunakan pada unit tenaga hidrolik, mesin konstruksi, peralatan pertanian, sistem otomasi industri, peralatan mesin, peralatan hidrolik bergerak, dan sistem transmisi fluida. Desain stud yang dapat disesuaikan dan penyegelan O-ring yang andal memberikan pemasangan yang fleksibel dan kinerja yang dapat diandalkan dalam aplikasi hidraulik bertekanan sedang dan tinggi.
